Внутренняя направленная антенна настенного крепления для распределённых антенных систем с вертикальной поляризацией: 380–400 / 806–870 МГц, 1 порт.

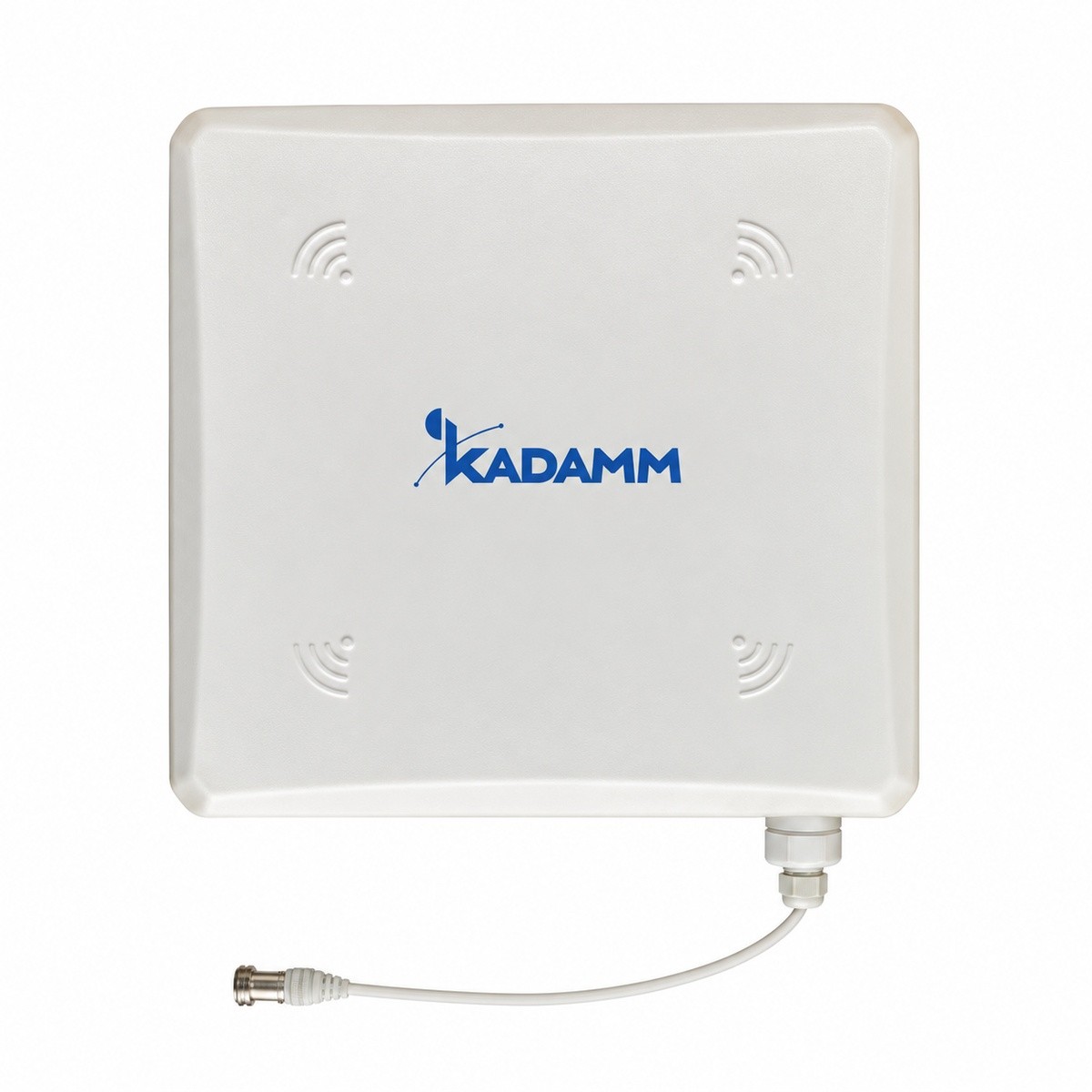

Антенна КАДАММ I-ATP5-380/870S — внутренняя направленная антенна настенного крепления для распределённых антенных систем: рабочими полосами 380–400 и 806–870 МГц, вертикальной поляризацией, 1 портом.
Коэффициент усиления 4–5 дБи по диапазонам, ширина ДН в вертикальной плоскости 80–100°. Габариты (250 × 250 × 68) ± 1,5 мм, масса 0,8 кг. КСВН не более 2,0.
| Параметр | 380–400 МГц | 806–870 МГц |
|---|---|---|
| Диапазон частот | 380–400 / 806–870 МГц | |
| Коэффициент усиления, дБи | 4 ± 1 | 5 ± 1 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 100 ± 15° | 80 ± 15° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | (среднее значение) | |
| Поляризация | Вертикальная | |
| КСВН | ≤2,0 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт | 50 Вт | |
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | (250 × 250 × 68) ± 1,5 мм |
| Масса антенны | 0,8 кг |
| Цвет радома | Белый |
KADAMM I-ATP5-380/870S работает в полосах 380–400 / 806–870 МГц: TETRA для экстренных и оперативных служб (380–400 МГц); ISM/LoRa 868 МГц. Направленная антенна, усиление 5 дБи — связь с удалённой точкой или покрытие выбранного сектора.
Антенна КАДАММ I-ATP5-380/870S, монтажный комплект.
| Параметр | I-ATP5-380/870S | I-ATP5-330/390S | I-ATP5-6927M02 | I-ATP5-6927M12 | I-ATP5-6938M02 | I-ATO4-6960VS02 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 380–400 / 806–870 МГц | 330–390 МГц | 698–960 / 1710–2700 МГц | 698–2700 МГц | 698–960 / 1710–2700 / 3300–3800 МГц | 698–960 / 1710–2700 / 3300–3800 / 4900–6000 МГц |
| Поляризация | вертикальная | вертикальная | ±45° | ±45° | ±45° | вертикальная |
| Ширина ДН по уровню −3 дБ | — | 85° | 70° | — | 72° | 360° |
| Коэффициент усиления | 5 дБи | 5 дБи | 6,5 дБи | 7 дБи | 7 дБи | 5 дБи |
| Тип | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | потолочная ненаправленная (всенаправленная) антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM I-ATP5-380/870S — 380–400 / 806–870 МГц: TETRA для экстренных и оперативных служб (380–400 МГц); ISM/LoRa 868 МГц.
У KADAMM I-ATP5-380/870S — розетка N или по заказу (IEC 61169-16); поляризация — вертикальная.
У KADAMM I-ATP5-380/870S размеры (250 × 250 × 68) ± 1,5 мм, масса 0,8 кг.
У KADAMM I-ATP5-380/870S: диапазоны 380–400 / 806–870 МГц. У KADAMM I-ATP5-330/390S: диапазоны 330–390 МГц.
Артикул для заказа — KADAMM I-ATP5-380/870S, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM I-ATP5-380/870S могут уточняться без уведомления.
Поставляем KADAMM I-ATP5-380/870S — внутренняя панельная антенна 380–870 МГц, 5 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
