Внутренняя направленная антенна настенного крепления для распределённых антенных систем с кросс-поляризацией ±45°: 3300–3800 МГц, 4 порта.
Антенна КАДАММ I-ATP8-3300/3800M — внутренняя направленная антенна настенного крепления для распределённых антенных систем: одной излучающей системой 3300–3800 МГц, кросс-поляризацией ±45°, 4 портами. Рабочие полосы перекрывают LTE/NR 3500, LTE/NR 3700, 5G NR 3,5 ГГц (диапазоны 3GPP B42, B43, n78), возможно MIMO 2×2.
Коэффициент усиления 8 дБи, ширина ДН в вертикальной плоскости 65°. Габариты 210 × 120 × 42 мм, масса 0,5 кг. КСВН не более 1,5.

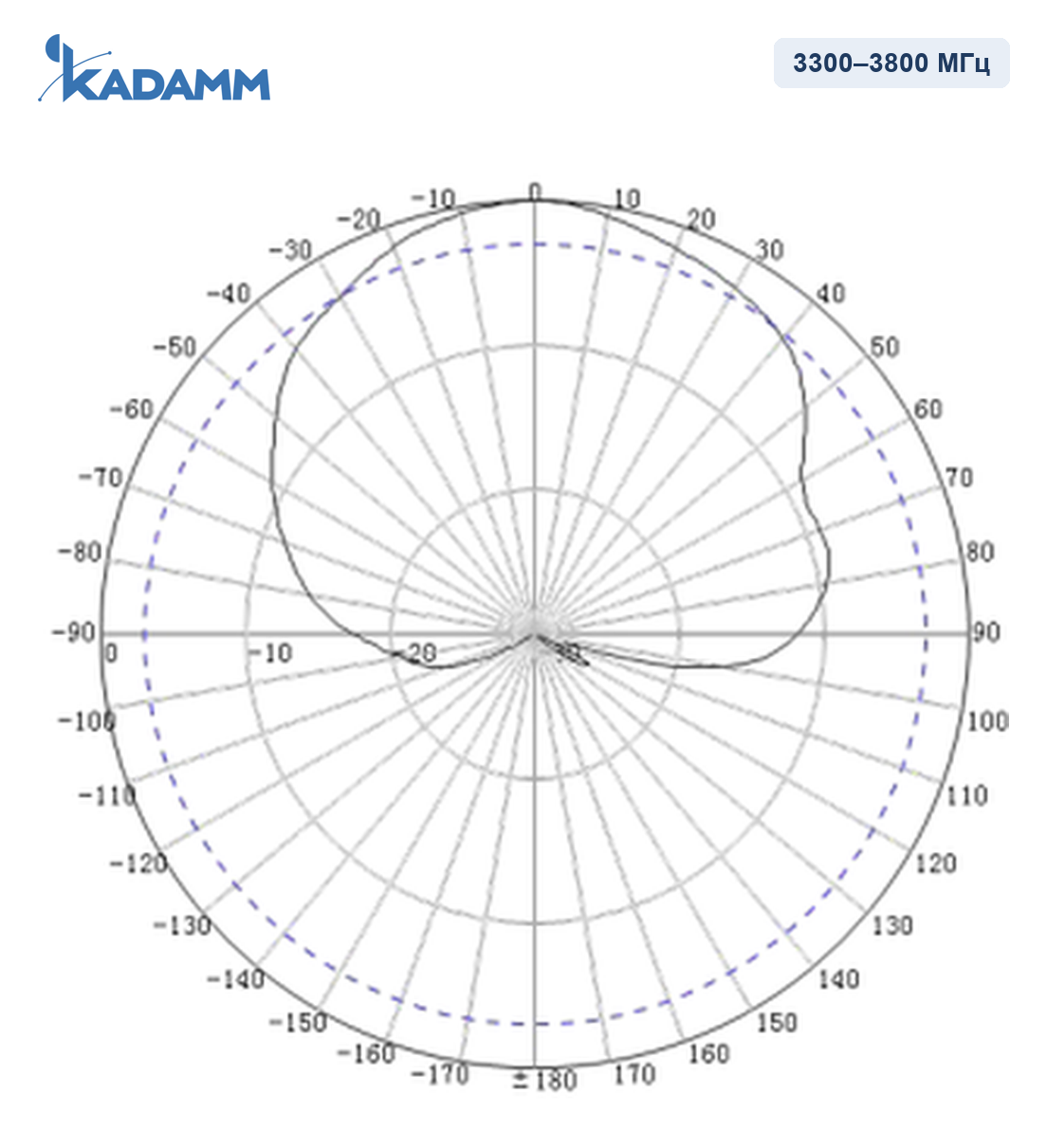

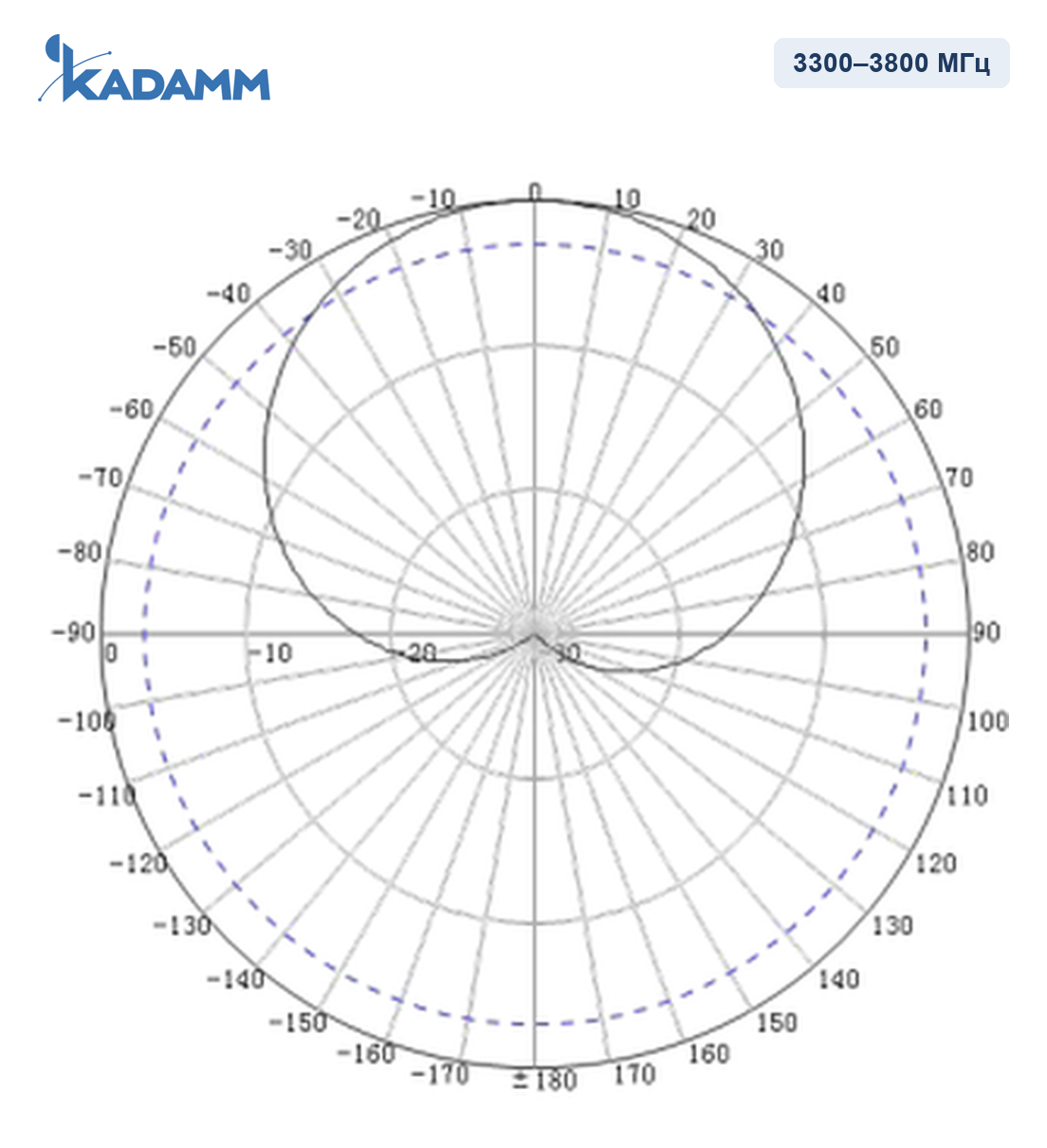

Диаграммы направленности KADAMM I-ATP8-3300/3800M в полосах 3300–3800 МГц, вертикальная плоскость — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 3300–3800 МГц |
| Коэффициент усиления, дБи | 8 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 65° |
| Поляризация | - 45° （ Port1/3 ） , + 45° （ Port2/4 ） |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка N |
| Размеры (В × Ш × Г) | 210 × 120 × 42 мм |
| Масса антенны | 0,5 кг |
| Материал радома | ABS-пластик |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM I-ATP8-3300/3800M работает в полосах 3300–3800 МГц: сети LTE/NR 3500, LTE/NR 3700, 5G NR 3,5 ГГц (диапазоны 3GPP B42/n78, B43/n78, n78). Распределённые антенные системы (DAS): вытянутые помещения, коридоры, тоннели, торговые залы с монтажом на стену или колонну, покрытие в заданном направлении без излучения «назад» (LTE/NR 3500, LTE/NR 3700, 5G NR 3,5 ГГц).

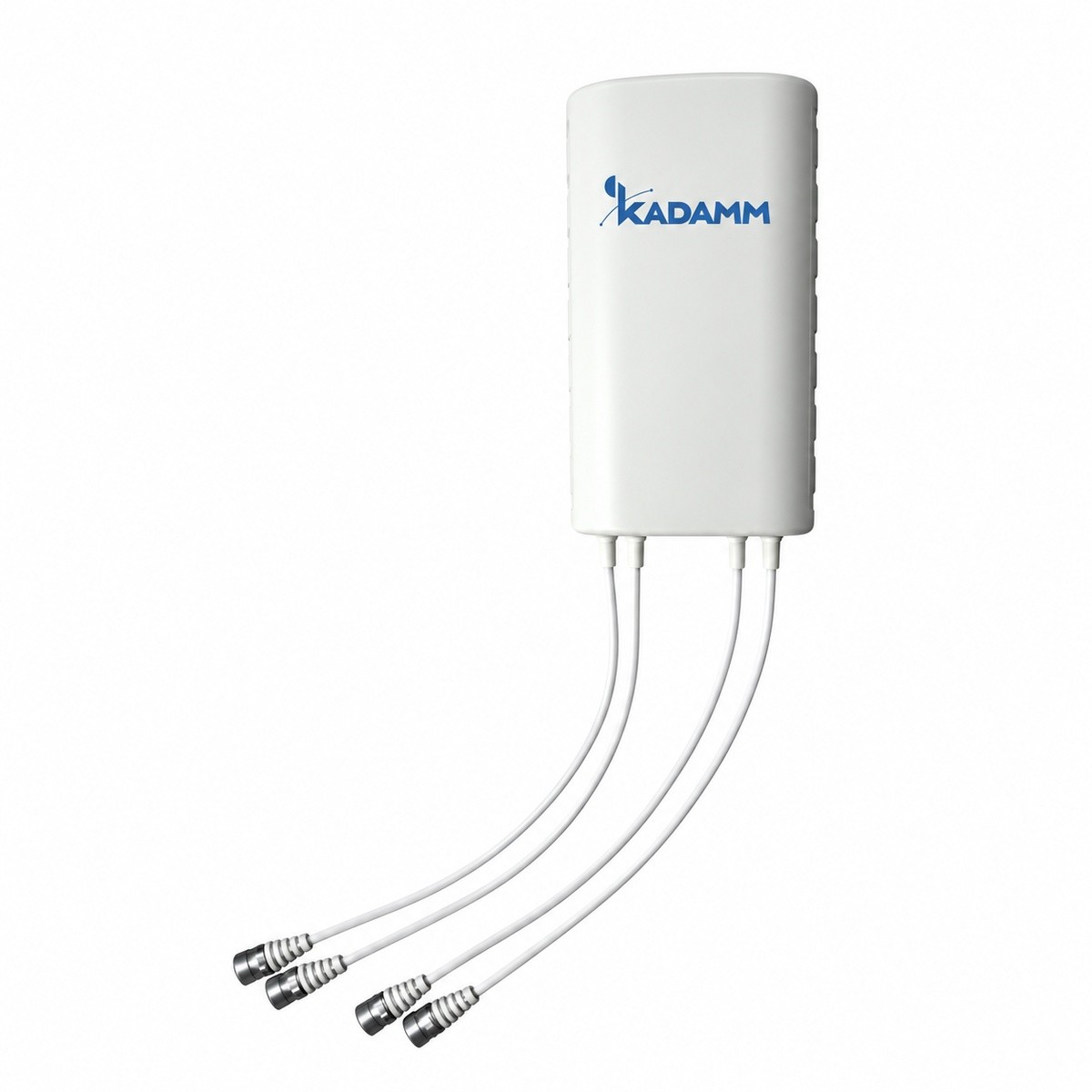

Антенна КАДАММ I-ATP8-3300/3800M, монтажный комплект.
| Параметр | I-ATP8-3300/3800M | I-ATP8-1710/3800M | I-ATP9-700/2700L2 | ABD-657927V5S04 | I-ATP10-2400/2483S | I-ATP10-698/2700S-2 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 3300–3800 МГц | 1710–2700 / 3300–3800 МГц | 698–960 / 1710–2700 МГц | 790–960 / 1710–2700 МГц | 2400–2483 МГц | 698–960 / 1710–2700 МГц |
| Поляризация | ±45° | ±45° | две линейные (V+H) | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | — | 75° | 82° | 67° | 110° | 77° |
| Коэффициент усиления | 8 дБи | 8 дБи | 9 дБи | 5,5 дБи | 10 дБи | 9,5 дБи |
| Тип | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | двунаправленная антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM I-ATP8-3300/3800M — 3300–3800 МГц — перекрывают диапазоны 3GPP B42/n78, B43/n78, n78; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM I-ATP8-3300/3800M — 4 × розетка N; поляризация — ±45°.
У KADAMM I-ATP8-3300/3800M размеры 210 × 120 × 42 мм, масса 0,5 кг.
У KADAMM I-ATP8-3300/3800M: диапазоны 3300–3800 МГц. У KADAMM I-ATP8-1710/3800M: диапазоны 1710–2700 / 3300–3800 МГц.
Артикул для заказа — KADAMM I-ATP8-3300/3800M, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM I-ATP8-3300/3800M могут уточняться без уведомления.
Поставляем KADAMM I-ATP8-3300/3800M — внутренняя панельная антенна 4G/5G MIMO 3300–3800 МГц, 8 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
