Внутренняя направленная антенна настенного крепления для распределённых антенных систем с вертикальной поляризацией: 698–960 / 1710–2700 МГц, 1 порт.
Антенна КАДАММ I-ATP10-698/2700S-2 — внутренняя направленная антенна настенного крепления для распределённых антенных систем: рабочими полосами 698–960 и 1710–2700 МГц, вертикальной поляризацией, 1 портом. Рабочие полосы перекрывают LTE 700 (APT), GSM900, LTE 900, UMTS2100, LTE TDD 2300, LTE TDD 2600 (диапазоны 3GPP B28, B8, B3, B40, B7, B41).
Коэффициент усиления 7–9,5 дБи по диапазонам, ширина ДН в горизонтальной плоскости 60–85°, в вертикальной 50–65°. Габариты 293 × 210 × 65 мм, масса 0,92–1 кг. КСВН не более 1,5.

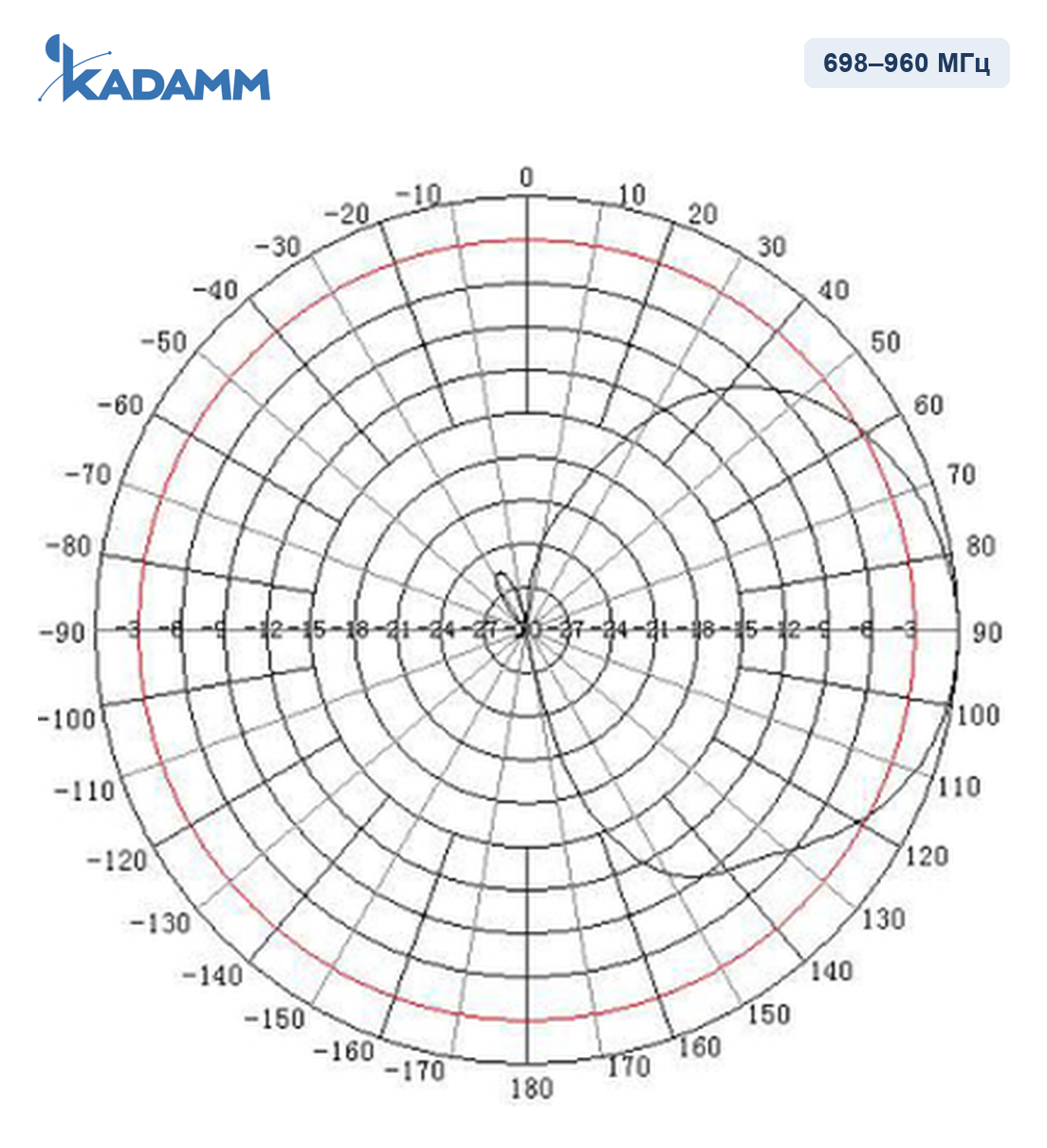

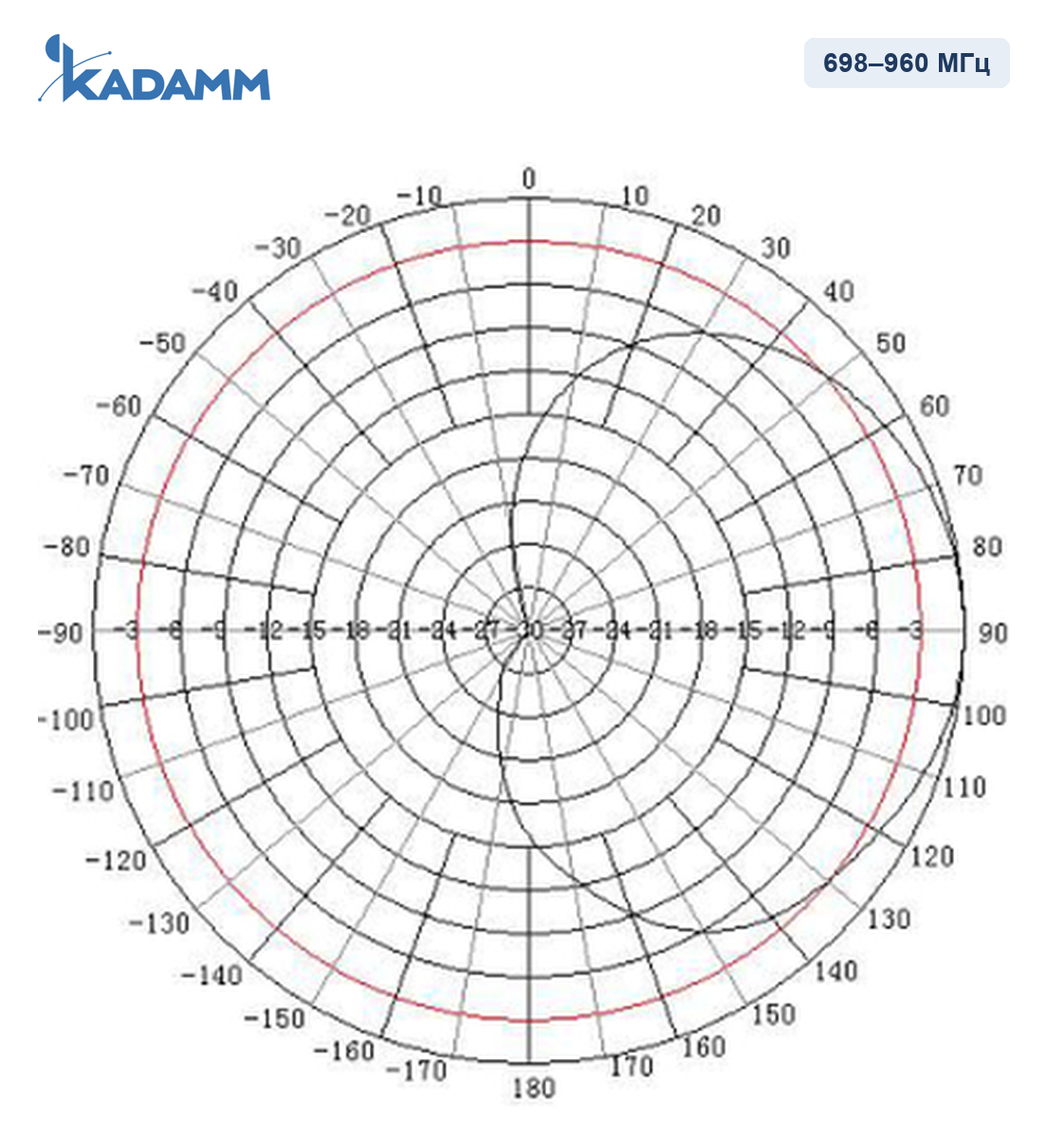

Диаграммы направленности KADAMM I-ATP10-698/2700S-2 в полосах 698–960 МГц, горизонтальная плоскость, 698–960 МГц, вертикальная плоскость — нормированные, в полярных координатах.
| Параметр | 698–806 МГц | 806–960 МГц | 1710–2700 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 МГц | ||
| Коэффициент усиления, дБи | по исполнению (см. таблицу «Исполнения») | ||
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | по исполнению (см. таблицу «Исполнения») | ||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | по исполнению (см. таблицу «Исполнения») | ||
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 | ≥18 | ≥18 |
| Поляризация | Вертикальная | ||
| КСВН | ≤1,5 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 100 Вт | ||
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Размеры (В × Ш × Г) | по исполнению (см. таблицу «Исполнения») |
| Масса антенны | 0,92–1 кг |
| Крепление на трубу | Ø40–50 мм |
| Артикул | Усиление, дБи | Ширина ДН (Г) | Ширина ДН (В) | Разъём | Длина / габариты, мм | Масса, кг |
|---|---|---|---|---|---|---|
| KADAMM I-ATP10-698/2700S-2 | 7±0,5 / 8±0,5 / 9,5±1 | 85° / 85° / 60° | 65° / 60° / 50° | розетка N или по заказу | 293×210×65 | 0,92 |
| KADAMM I-ATP10-698/2700S-3 | 9,5±1 | 75±12° | 55° | розетка N или по заказу | (442×210×65)±1.5 | 1 |
Исполнения отличаются только параметрами, приведёнными в таблице; остальные характеристики одинаковы. Нужное исполнение укажите при заказе.
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM I-ATP10-698/2700S-2 работает в полосах 698–806 / 806–960 / 1710–2700 МГц: ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE 700 (APT), LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100 (диапазоны 3GPP B28/n28, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Распределённые антенные системы (DAS): вытянутые помещения, коридоры, тоннели, торговые залы с монтажом на стену или колонну, покрытие в заданном направлении без излучения «назад» (LTE 700 (APT), GSM900, LTE 900, UMTS2100, LTE TDD 2300, LTE TDD 2600).

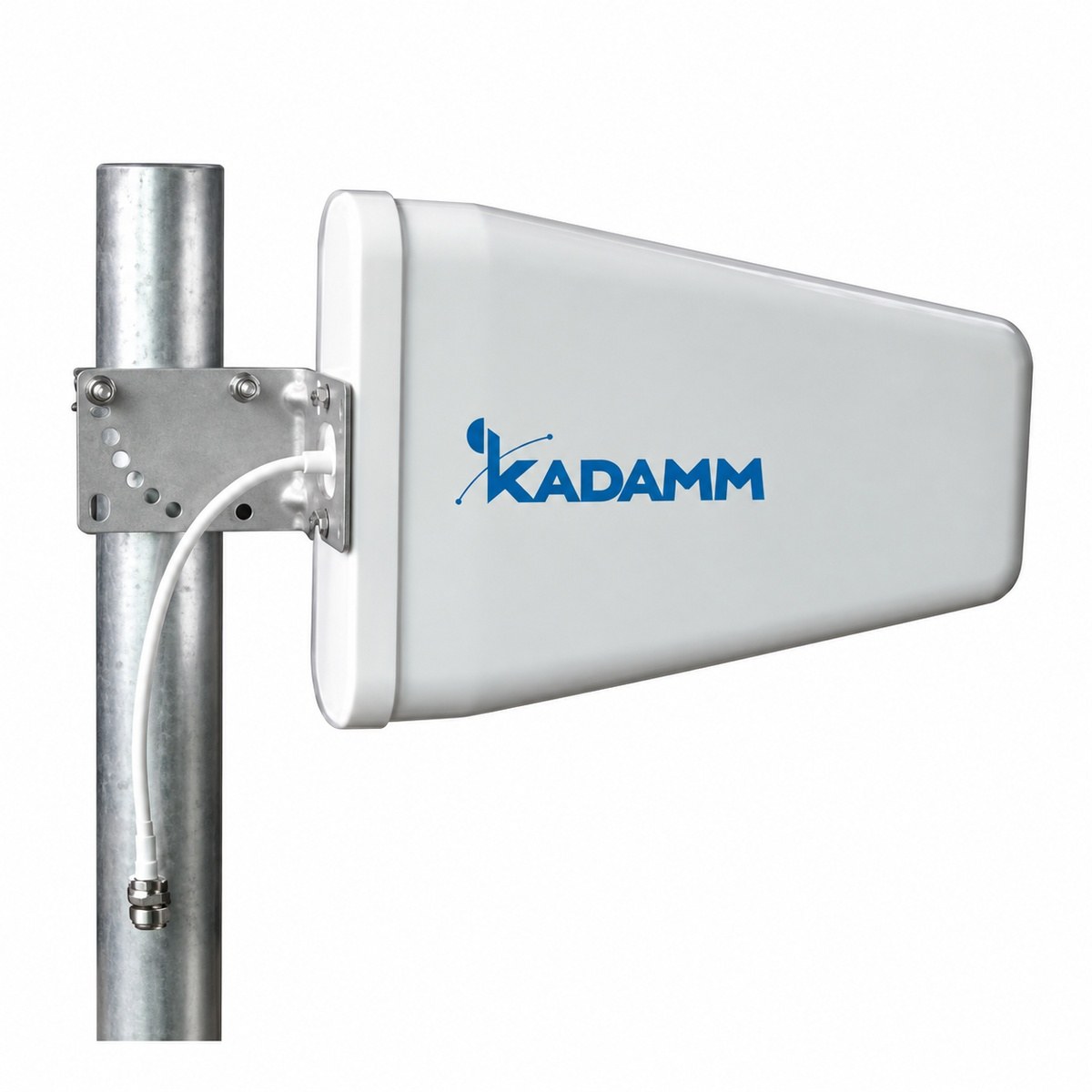

Антенна КАДАММ I-ATP10-698/2700S-2, монтажный комплект на трубу Ø40–50 мм.
| Параметр | I-ATP10-698/2700S-2 | I-ATP10-2400/2483S | I-ATO11-4720/4820M | I-ATP9-700/2700L2 | I-ATP12-3300/4000M | I-ATP8-3300/3800M |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 698–960 / 1710–2700 МГц | 2400–2483 МГц | 4720–4820 МГц | 698–960 / 1710–2700 МГц | 3300–4000 МГц | 3300–3800 МГц |
| Поляризация | вертикальная | вертикальная | ±45° | две линейные (V+H) | ±45° | ±45° |
| Ширина ДН по уровню −3 дБ | 77° | 110° | 360° | 82° | 65° | — |
| Коэффициент усиления | 9,5 дБи | 10 дБи | 11 дБи | 9 дБи | 12 дБи | 8 дБи |
| Тип | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | потолочная ненаправленная (всенаправленная) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM I-ATP10-698/2700S-2 — 698–806 / 806–960 / 1710–2700 МГц — перекрывают диапазоны 3GPP B28/n28, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM I-ATP10-698/2700S-2 — по исполнению (см. таблицу «Исполнения»); поляризация — вертикальная.
У KADAMM I-ATP10-698/2700S-2 крепление на трубу Ø40–50 мм, размеры по исполнению (см. таблицу «Исполнения»), масса 0,92–1 кг.
У KADAMM I-ATP10-698/2700S-2: диапазоны 698–960 / 1710–2700 МГц, усиление 9,5 дБи, ширина луча 77°. У KADAMM I-ATP10-2400/2483S: диапазоны 2400–2483 МГц, усиление 10 дБи, ширина луча 110°.
Артикул для заказа — KADAMM I-ATP10-698/2700S-2, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM I-ATP10-698/2700S-2 могут уточняться без уведомления.
Поставляем KADAMM I-ATP10-698/2700S-2 — внутренняя панельная антенна 4G/5G 698–2700 МГц, 7–9,5 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
