Внутренняя направленная антенна настенного крепления для распределённых антенных систем с кросс-поляризацией ±45°: 698–960 / 1710–2690 МГц, 2 порта.

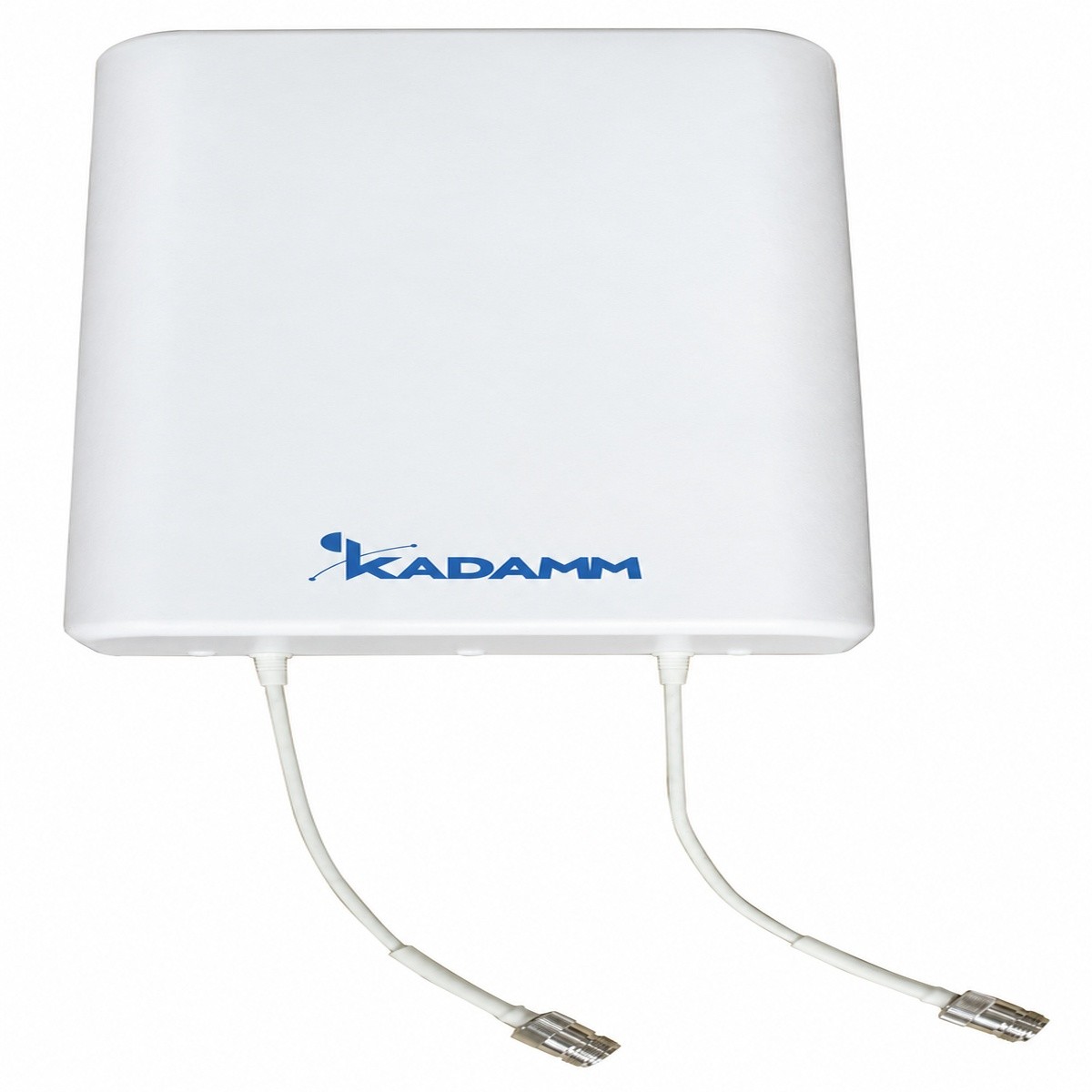

Антенна КАДАММ I-ATP8-698/2690M — внутренняя направленная антенна настенного крепления для распределённых антенных систем: рабочими полосами 698–960 и 1710–2690 МГц, кросс-поляризацией ±45°, 2 портами. Рабочие полосы перекрывают LTE 700 (APT), LTE 850, LTE 900, LTE 1800, LTE TDD 2300, LTE TDD 2600 (диапазоны 3GPP B28, B5, B3, B1, B7, B41), возможно MIMO 2×2.
Коэффициент усиления 7–8 дБи по диапазонам. Габариты 325 × 205 × 70 мм, масса 1,5–1,5 кг. КСВН не более 1,8.

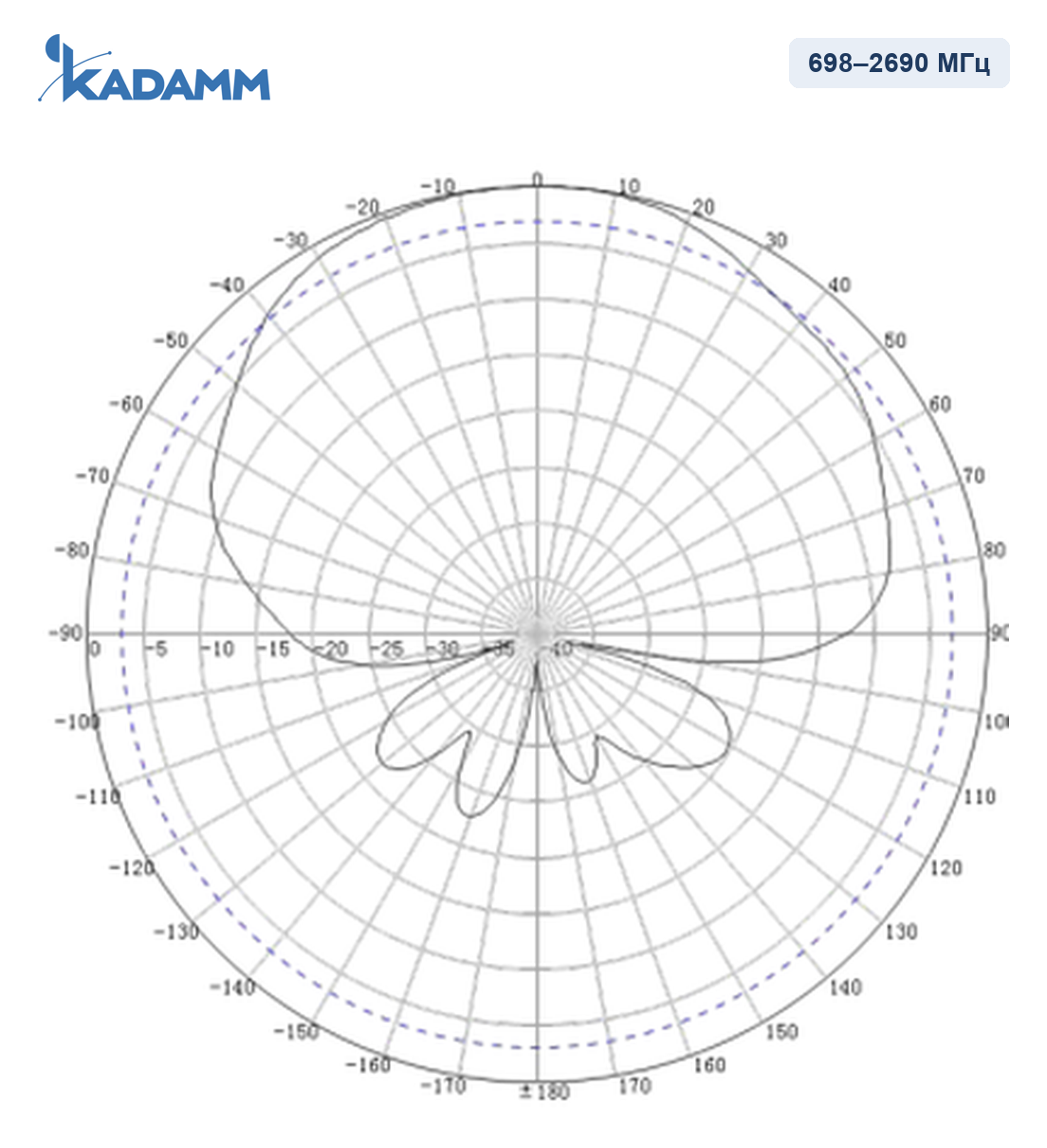

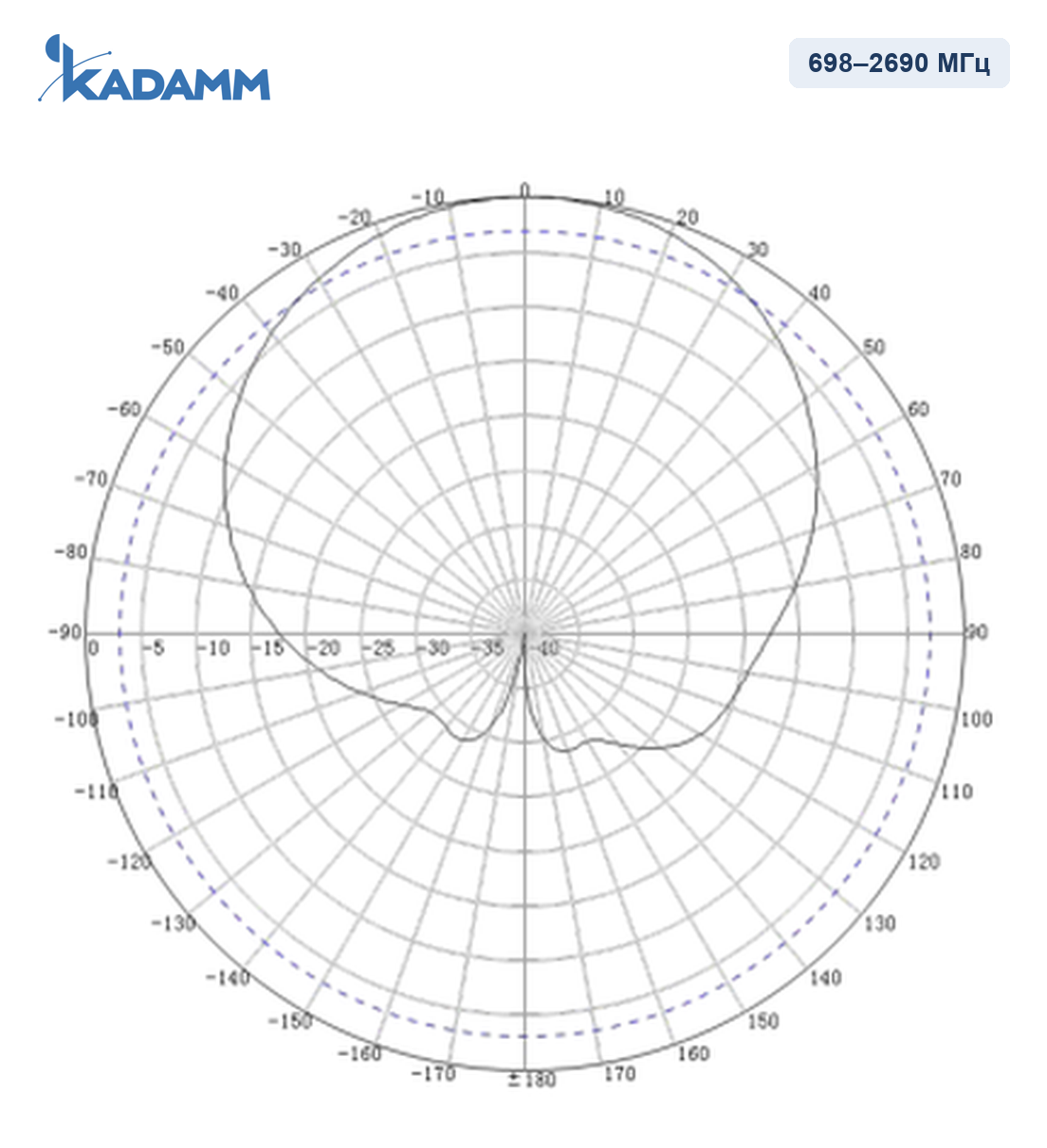

Диаграммы направленности KADAMM I-ATP8-698/2690M в полосах 698–960 МГц, 1710–2690 МГц — нормированные, в полярных координатах.
| Параметр | 698–960 МГц | 1710–2690 МГц |
|---|---|---|
| Диапазон частот | 698–960 / 1710–2690 МГц | |
| Коэффициент усиления, дБи | по исполнению (см. таблицу «Исполнения») | |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 | |
| Поляризация | ±45° | |
| КСВН | ≤1,8 ≤1,8 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт | 50 Вт | |
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Размеры (В × Ш × Г) | по исполнению (см. таблицу «Исполнения») |
| Масса антенны | 1,5–1,5 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
| Крепление | на мачту (трубу) |
| Артикул | Усиление, дБи | Ширина ДН (Г) | Ширина ДН (В) | Разъём | Длина / габариты, мм | Масса, кг |
|---|---|---|---|---|---|---|
| KADAMM I-ATP8-698/2690M | 7 / 8 | — | — | розетка N | 325×205×70 | 1,5 |
| KADAMM I-ATP8-698/2690M-2 | 7±1 / 8±1 | 75±15° | 70±10° / 55±10° | 2@N-Fmale | 320×210×73 | — |
Исполнения отличаются только параметрами, приведёнными в таблице; остальные характеристики одинаковы. Нужное исполнение укажите при заказе.
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM I-ATP8-698/2690M работает в полосах 698–960 / 1710–2690 МГц: ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Направленная антенна, усиление по исполнению — связь с удалённой точкой или покрытие выбранного сектора.

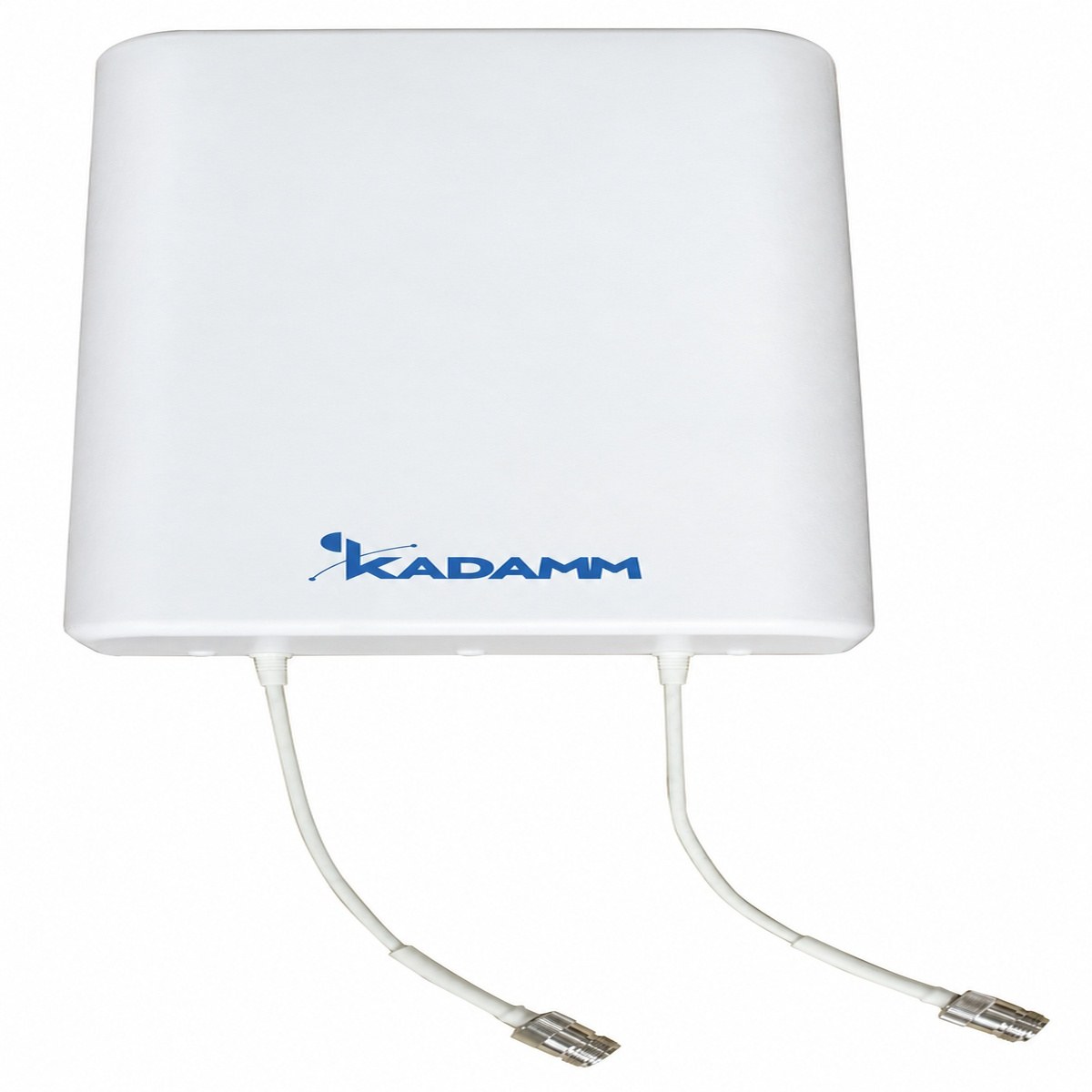

Антенна КАДАММ I-ATP8-698/2690M, крепёж для монтажа на мачту (трубу).
| Параметр | I-ATP8-698/2690M | I-ATP8-698-2700M | I-ATP8-698/2700S | I-ATP8-698/3800A | I-ATP8-698/3800M | I-ATP8-698/4000M |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 698–960 / 1710–2690 МГц | 698–960 / 1710–2700 МГц | 698–960 / 1710–2700 МГц | 698–960 / 1710–2700 / 3300–3800 МГц | 698–960 / 1710–2700 / 3300–3800 МГц | 698–960 / 1710–2700 / 3300–4000 МГц |
| Поляризация | ±45° | ±45° | вертикальная | вертикальная | ±45° | ±45° |
| Ширина ДН по уровню −3 дБ | — | 82° | 78° | 68° | 80° | 75° |
| Коэффициент усиления | 8 дБи | 8 дБи | 8 дБи | 8 дБи | 8 дБи | 9 дБи |
| Тип | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM I-ATP8-698/2690M — 698–960 / 1710–2690 МГц — перекрывают диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM I-ATP8-698/2690M — по исполнению (см. таблицу «Исполнения»); поляризация — ±45°.
У KADAMM I-ATP8-698/2690M крепление: на мачту (трубу), размеры по исполнению (см. таблицу «Исполнения»), масса 1,5–1,5 кг.
У KADAMM I-ATP8-698/2690M: диапазоны 698–960 / 1710–2690 МГц. У KADAMM I-ATP8-698-2700M: диапазоны 698–960 / 1710–2700 МГц.
Артикул для заказа — KADAMM I-ATP8-698/2690M, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM I-ATP8-698/2690M могут уточняться без уведомления.
Поставляем KADAMM I-ATP8-698/2690M — внутренняя панельная антенна 4G/5G MIMO 698–2690 МГц, 8 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
