Внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS) с вертикальной поляризацией: 2400–2500 / 5150–5850 МГц, 1 порт.

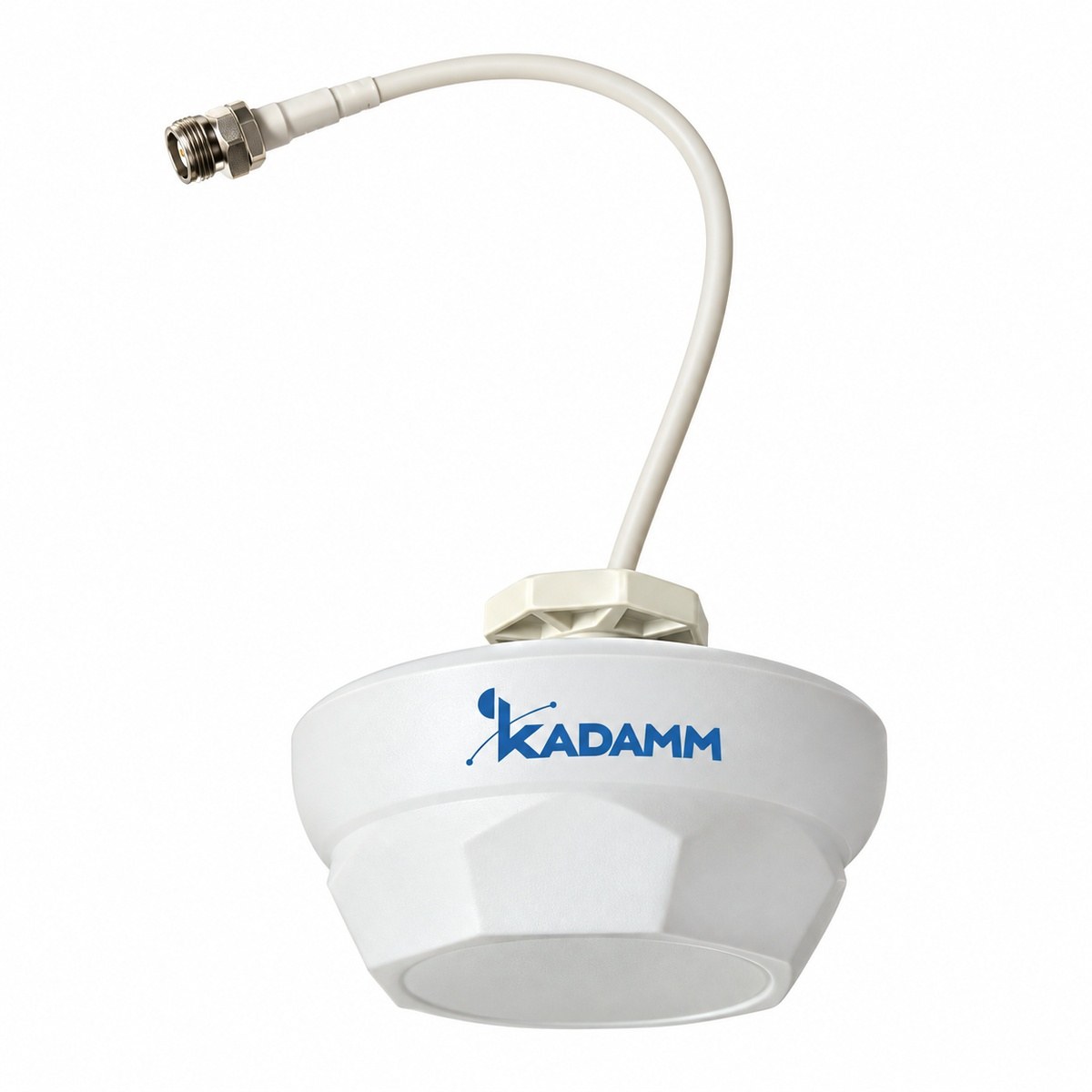

Антенна КАДАММ I-ATO3-2400/5850S — внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS): излучающими системами 2400–2500 МГц и 5150–5850 МГц, вертикальной поляризацией, 1 портом.
Коэффициент усиления 3 / 5 дБи по диапазонам, ширина ДН в вертикальной плоскости 50 / 50°. Габариты Ø124 × 47 мм, масса 0,135 кг. КСВН не более 2,0.
Система 2400–2500 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 50° |
Система 5150–5850 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 50° |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | Вертикальная |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | 1 × розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | Ø124 × 47 мм |
| Масса антенны | 0,135 кг |
| Материал радома | ABS-пластик |
| Цвет радома | Белый |
Круговая диаграмма с усилением 5 дБи — покрытие помещения от точки на потолке (DAS).
Антенна КАДАММ I-ATO3-2400/5850S, монтажный комплект.
| Параметр | I-ATO3-2400/5850S | I-ATO3-3300/4000M | I-ATO4-698/2700M-2 | I-ATO4-698/2700M-3 | I-ATO4-698/2700M-4 | I-ATP14-840/6000S |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 2400–2500 / 5150–5850 МГц | 3300–4000 МГц | 698–960 / 1710–2700 МГц | 698–960 / 1710–2700 МГц | 698–960 / 1710–2700 / 1710–2690 МГц | 840–930 / 1160–1300 / 1550–1630 / 2400–2500 / 4900–5350 / 5640–6000 МГц |
| Поляризация | вертикальная | две линейные (V+H) | вертикальная | вертикальная | две линейные (V+H) | две линейные (V+H) |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | — |
| Коэффициент усиления | 5 дБи | 3 дБи | 3,5 дБи | 5 дБи | 4 дБи | 14 дБи |
| Тип | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | направленная внутренняя (indoor) антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM I-ATO3-2400/5850S — 2400–2500 / 5150–5850 МГц.
У KADAMM I-ATO3-2400/5850S — 1 × розетка N (IEC 61169-16); поляризация — вертикальная.
У KADAMM I-ATO3-2400/5850S размеры Ø124 × 47 мм, масса 0,135 кг.
У KADAMM I-ATO3-2400/5850S: диапазоны 2400–2500 / 5150–5850 МГц, усиление 5 дБи, поляризация вертикальная. У KADAMM I-ATO3-3300/4000M: диапазоны 3300–4000 МГц, усиление 3 дБи, поляризация две линейные (V+H).
Артикул для заказа — KADAMM I-ATO3-2400/5850S, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM I-ATO3-2400/5850S могут уточняться без уведомления.
Поставляем KADAMM I-ATO3-2400/5850S — потолочная антенна Wi-Fi 2,4 и 5 ГГц (2400–2500 / 5150–5850 МГц), 3–5 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
