Внутренняя направленная антенна настенного крепления для распределённых антенных систем с кросс-поляризацией ±45°: 1710–2700 / 3300–3800 МГц, 2 порта.
Антенна КАДАММ I-ATP8-1710/3800M — внутренняя направленная антенна настенного крепления для распределённых антенных систем: рабочими полосами 1710–2700 и 3300–3800 МГц, кросс-поляризацией ±45°, 2 портами. Рабочие полосы перекрывают GSM1800, UMTS2100, LTE TDD 2300, LTE 2600, LTE/NR 3500, 5G NR 3,5 ГГц (диапазоны 3GPP B3, B40, B7, B41, B42, n78), возможно MIMO 2×2.
Коэффициент усиления 8 дБи, ширина ДН в горизонтальной плоскости 75°, в вертикальной 70–75°. Габариты 165 × 149 × 50 мм, масса 0,28 кг. КСВН не более 1,8.

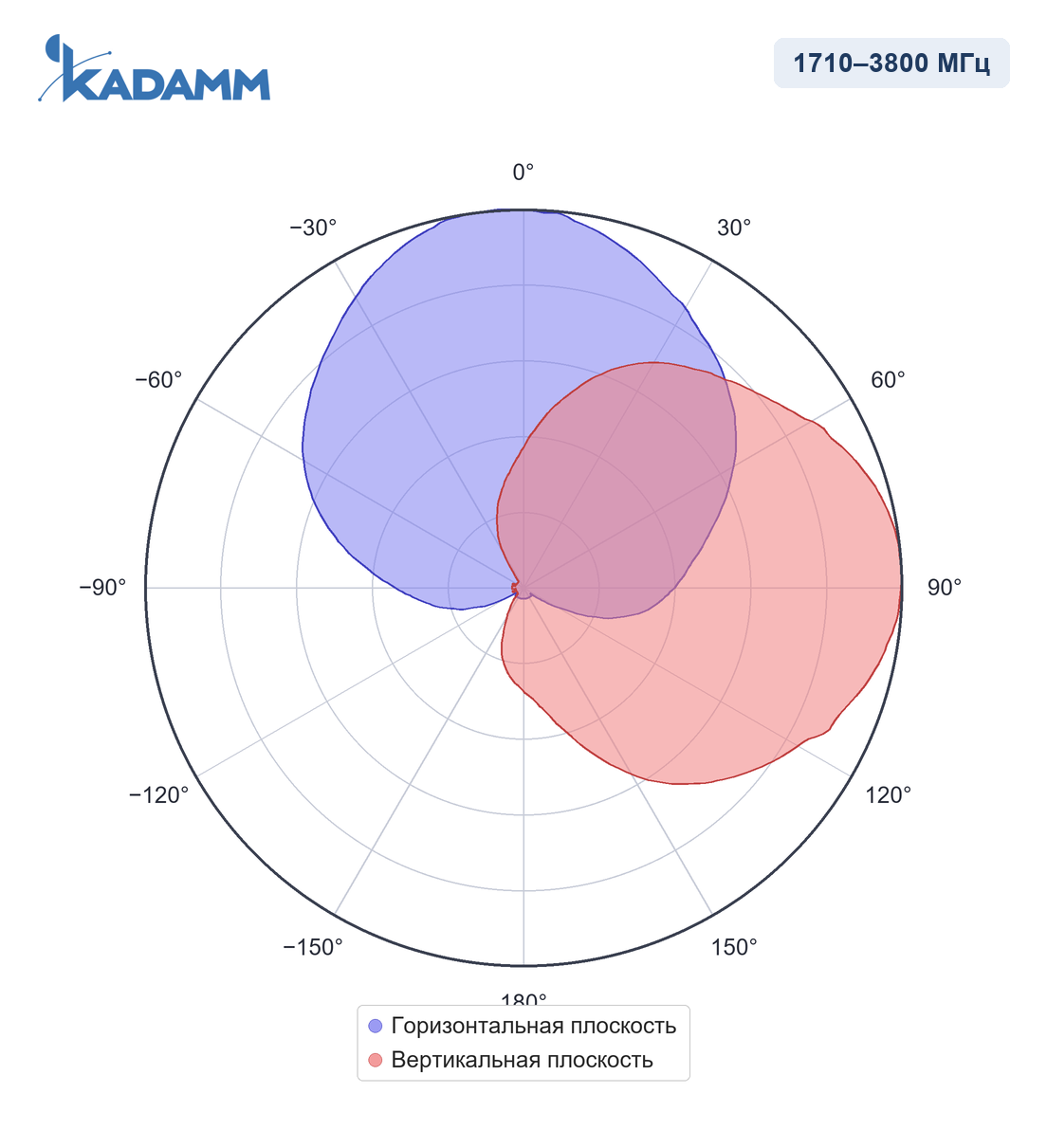

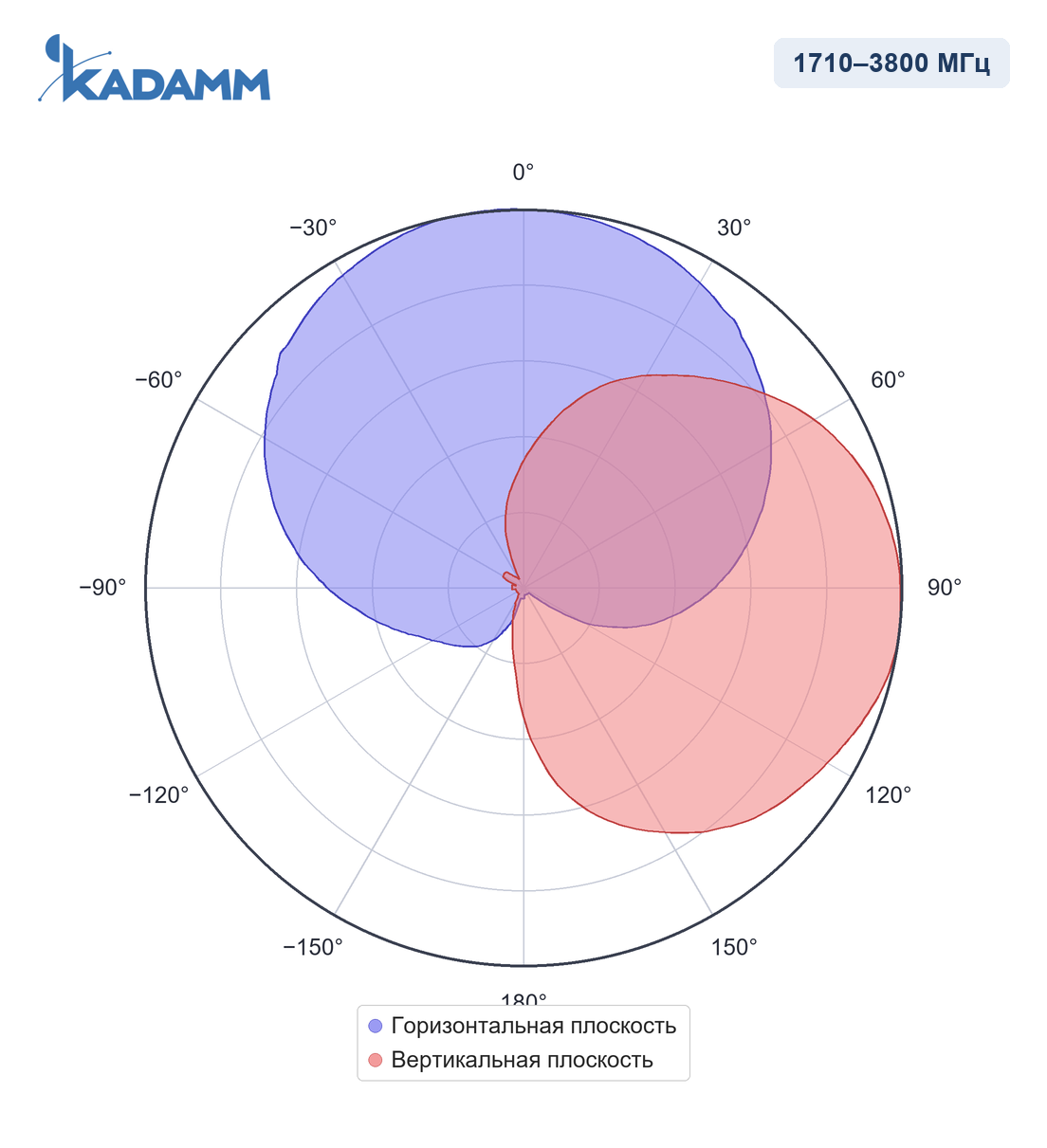

Диаграммы направленности KADAMM I-ATP8-1710/3800M в полосах 1710–2700 МГц, 3300–3800 МГц — нормированные, в полярных координатах.
| Параметр | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|
| Диапазон частот | 1710–2700 / 3300–3800 МГц | |
| Коэффициент усиления, дБи | 8 ± 1 | |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 75 ± 15° | |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 75 ± 15° | 70 ± 15° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | 15 | |
| Поляризация | ±45° | |
| КСВН | ≤1,8 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт | 50 Вт | |
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 165 × 149 × 50 мм |
| Размеры упаковки | 224 × 163 × 68 мм |
| Масса антенны | 0,28 кг |
| Материал радома | ударопрочный полистирол |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø1710–2700 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM I-ATP8-1710/3800M работает в полосах 1710–2700 / 3300–3800 МГц: сети GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600, LTE/NR TDD 2600 (диапазоны 3GPP B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78). Распределённые антенные системы (DAS): вытянутые помещения, коридоры, тоннели, торговые залы с монтажом на стену или колонну, покрытие в заданном направлении без излучения «назад» (GSM1800, UMTS2100, LTE TDD 2300, LTE 2600, LTE/NR 3500, 5G NR 3,5 ГГц).

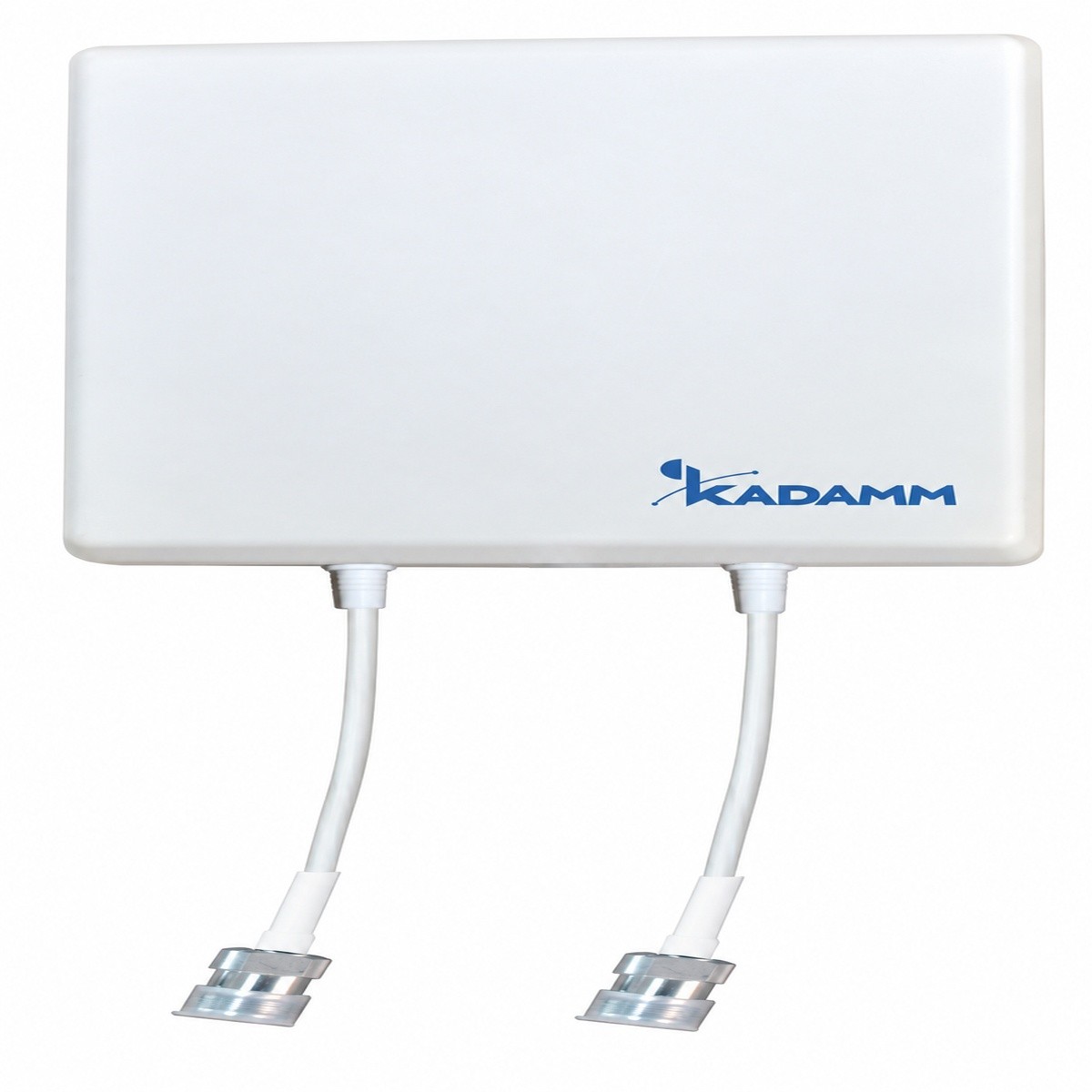

Антенна КАДАММ I-ATP8-1710/3800M, монтажный комплект на трубу Ø1710–2700 мм.
| Параметр | I-ATP8-1710/3800M | I-ATP8-3300/3800M | I-ATP9-700/2700L2 | ABD-657927V5S04 | I-ATP10-2400/2483S | I-ATO5-700/4000L2 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 1710–2700 / 3300–3800 МГц | 3300–3800 МГц | 698–960 / 1710–2700 МГц | 790–960 / 1710–2700 МГц | 2400–2483 МГц | 698–960 / 1710–2700 / 3300–4000 МГц |
| Поляризация | ±45° | ±45° | две линейные (V+H) | вертикальная | вертикальная | две линейные (V+H) |
| Ширина ДН по уровню −3 дБ | 75° | — | 82° | 67° | 110° | 360° |
| Коэффициент усиления | 8 дБи | 8 дБи | 9 дБи | 5,5 дБи | 10 дБи | 5 дБи |
| Тип | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | двунаправленная антенна | направленная внутренняя (indoor) антенна | потолочная ненаправленная (всенаправленная) антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM I-ATP8-1710/3800M — 1710–2700 / 3300–3800 МГц — перекрывают диапазоны 3GPP B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM I-ATP8-1710/3800M — 2 × розетка N (IEC 61169-16), расположение — снизу; поляризация — ±45°.
У KADAMM I-ATP8-1710/3800M крепление на трубу Ø1710–2700 мм, размеры 165 × 149 × 50 мм, масса 0,28 кг.
У KADAMM I-ATP8-1710/3800M: диапазоны 1710–2700 / 3300–3800 МГц. У KADAMM I-ATP8-3300/3800M: диапазоны 3300–3800 МГц.
Артикул для заказа — KADAMM I-ATP8-1710/3800M, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM I-ATP8-1710/3800M могут уточняться без уведомления.
Поставляем KADAMM I-ATP8-1710/3800M — внутренняя панельная антенна 4G/5G MIMO 1710–3800 МГц, 8 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
