Внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS) с кросс-поляризацией ±45°: 4720–4820 МГц, 4 порта.

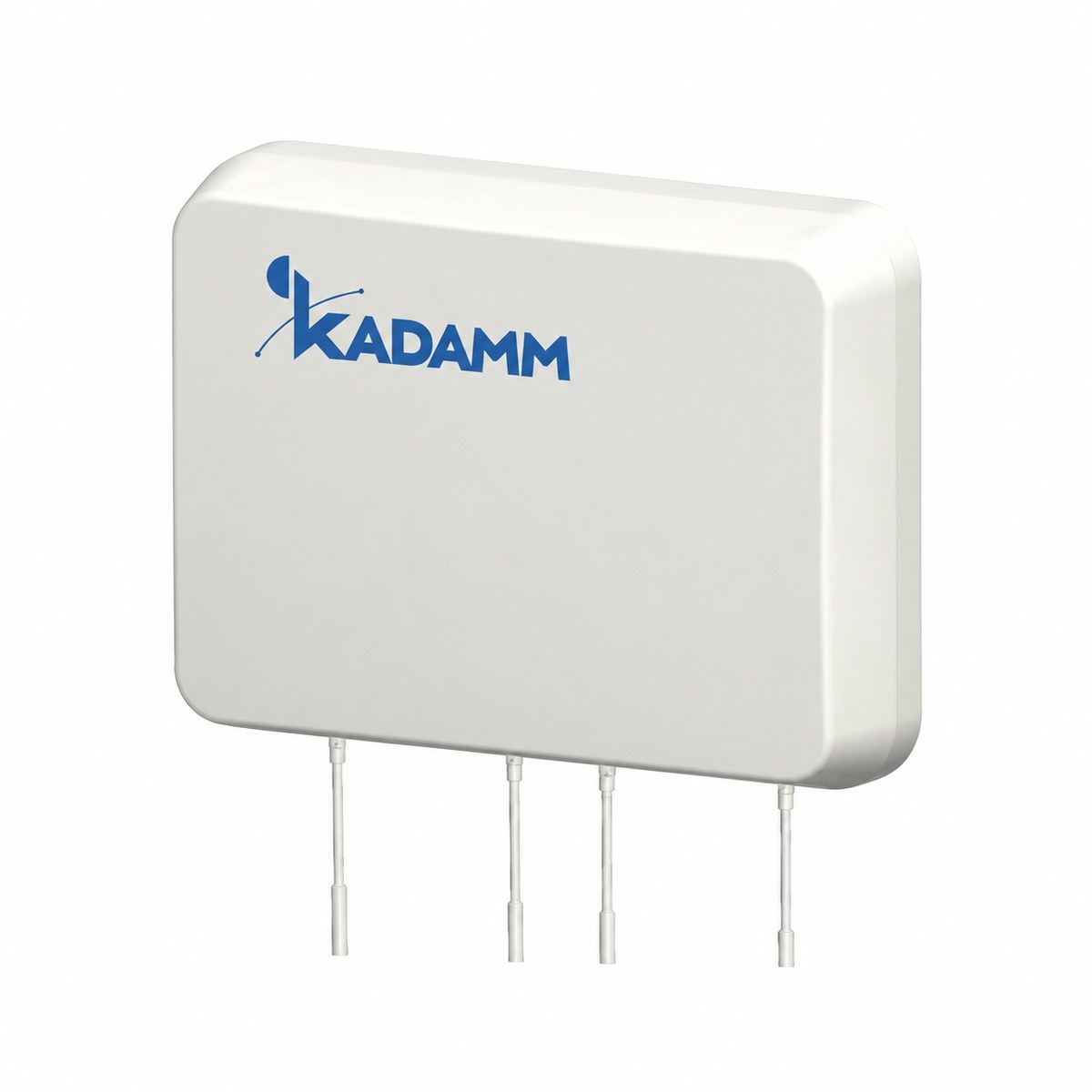

Антенна КАДАММ I-ATO11-4720/4820M — внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS): одной излучающей системой 4720–4820 МГц, кросс-поляризацией ±45°, 4 портами.
Коэффициент усиления 11 дБи. Габариты 172 × 92 × 18 мм, масса 0,4 кг. КСВН не более 1,6.

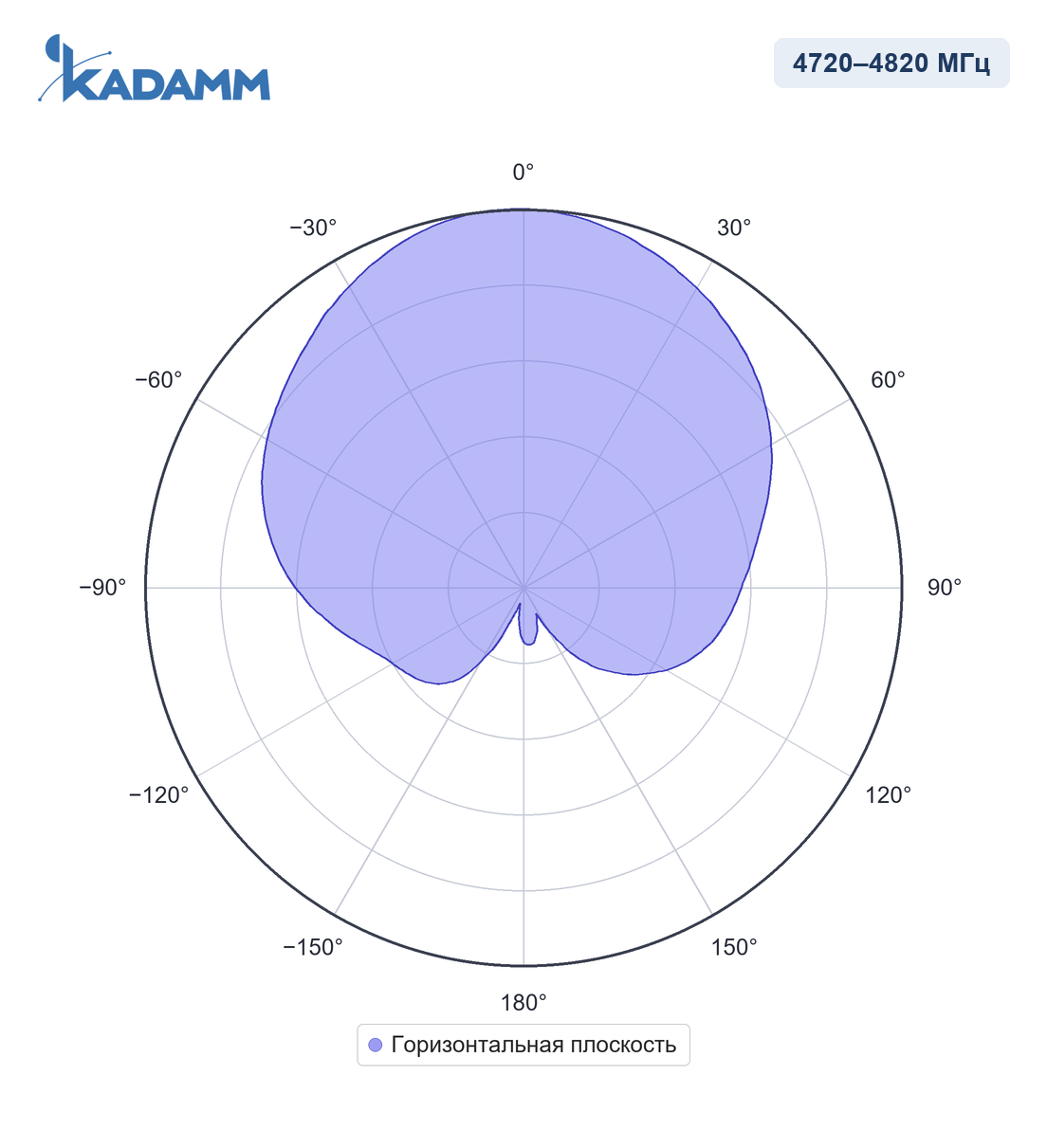

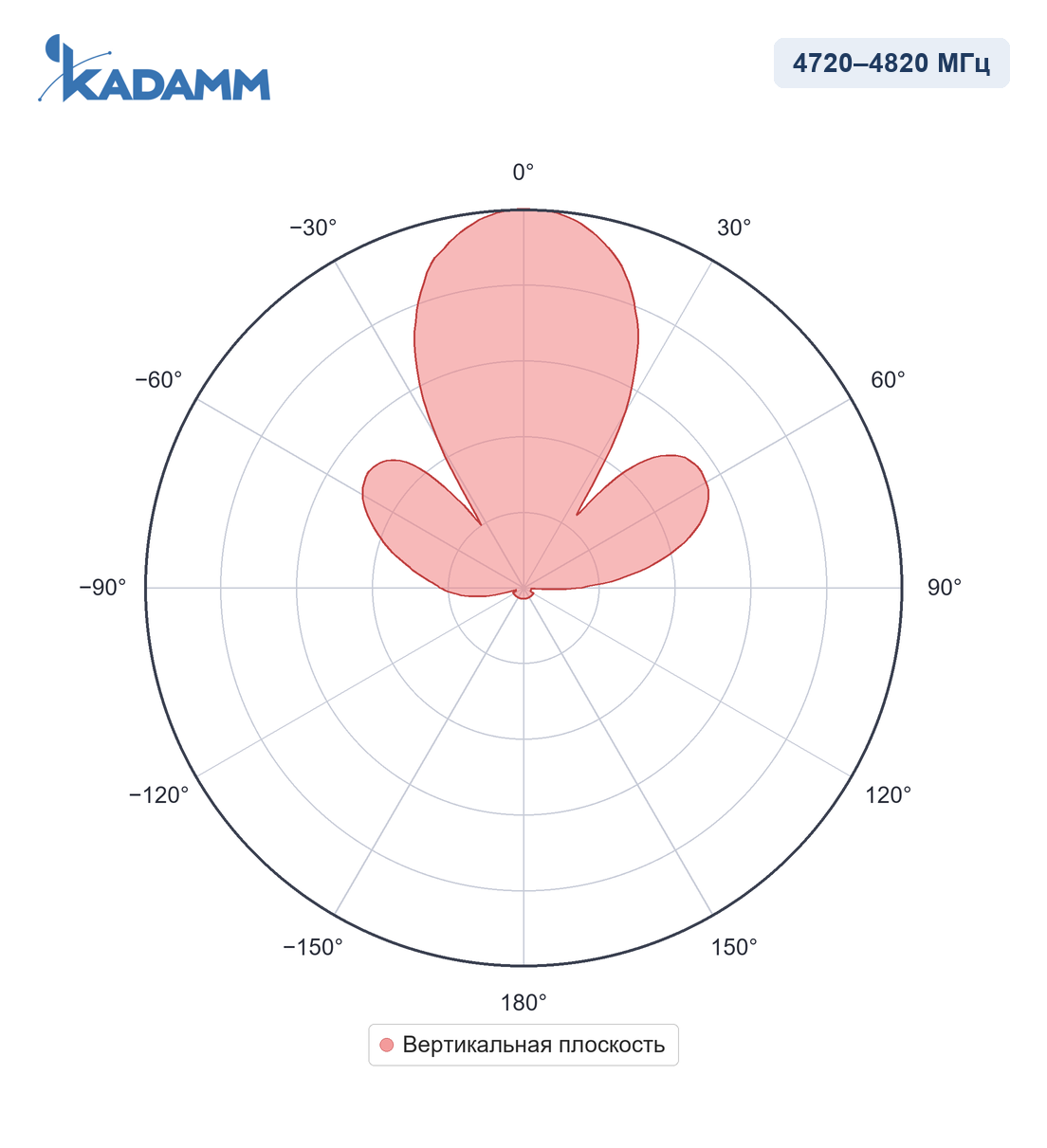

Диаграммы направленности KADAMM I-ATO11-4720/4820M в полосах 4720–4820 МГц, горизонтальная плоскость, 4720–4820 МГц, вертикальная плоскость — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 4720–4820 МГц |
| Коэффициент усиления, дБи | 11 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | ≥65° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | 20 |
| Поляризация | ±45° |
| КСВН | ≤1,6 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 172 × 92 × 18 мм |
| Масса антенны | 0,4 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
Круговая диаграмма с усилением 11 дБи — покрытие помещения от точки на потолке (DAS).
Антенна КАДАММ I-ATO11-4720/4820M, монтажный комплект.

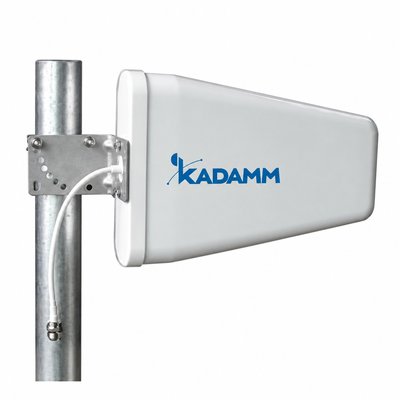

| Параметр | I-ATO11-4720/4820M | I-ATP10-698/2700S-2 | I-ATP12-3300/4000M | I-ATP10-2400/2483S | I-ATP9-700/2700L2 | I-ATP8-3300/3800M |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 4720–4820 МГц | 698–960 / 1710–2700 МГц | 3300–4000 МГц | 2400–2483 МГц | 698–960 / 1710–2700 МГц | 3300–3800 МГц |
| Поляризация | ±45° | вертикальная | ±45° | вертикальная | две линейные (V+H) | ±45° |
| Ширина ДН по уровню −3 дБ | 360° | 77° | 65° | 110° | 82° | — |
| Коэффициент усиления | 11 дБи | 9,5 дБи | 12 дБи | 10 дБи | 9 дБи | 8 дБи |
| Тип | потолочная ненаправленная (всенаправленная) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM I-ATO11-4720/4820M — 4720–4820 МГц.
У KADAMM I-ATO11-4720/4820M — 4 × розетка N (IEC 61169-16), расположение — снизу; поляризация — ±45°.
У KADAMM I-ATO11-4720/4820M размеры 172 × 92 × 18 мм, масса 0,4 кг.
У KADAMM I-ATO11-4720/4820M: диапазоны 4720–4820 МГц, усиление 11 дБи, ширина луча 360°, поляризация ±45°. У KADAMM I-ATP10-698/2700S-2: диапазоны 698–960 / 1710–2700 МГц, усиление 9,5 дБи, ширина луча 77°, поляризация вертикальная.
Артикул для заказа — KADAMM I-ATO11-4720/4820M, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM I-ATO11-4720/4820M могут уточняться без уведомления.
Поставляем KADAMM I-ATO11-4720/4820M — потолочная антенна 4G/5G MIMO 4720–4820 МГц, 11 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Файлы для скачивания:
KADAMM I-ATO11-4720/4820M — техническое описание (PDF)
KADAMM — общий каталог антенн (PDF)
