Внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS) с вертикальной поляризацией: 380–960 / 1710–2700 / 3300–3800 МГц, 1 порт.
Антенна КАДАММ I-ATO7-380/3800S — внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS): рабочими полосами 380–960, 1710–2700 и 3300–3800 МГц, вертикальной поляризацией, 1 портом. Рабочие полосы перекрывают LTE-450, LTE 850, LTE 900, LTE 2100, LTE TDD 2600, 5G NR 3,5 ГГц (диапазоны 3GPP B31, B5, B3, B7, B41, n78).
Коэффициент усиления 2–6,5 дБи по диапазонам. КСВН не более 2,2 / 2,0.

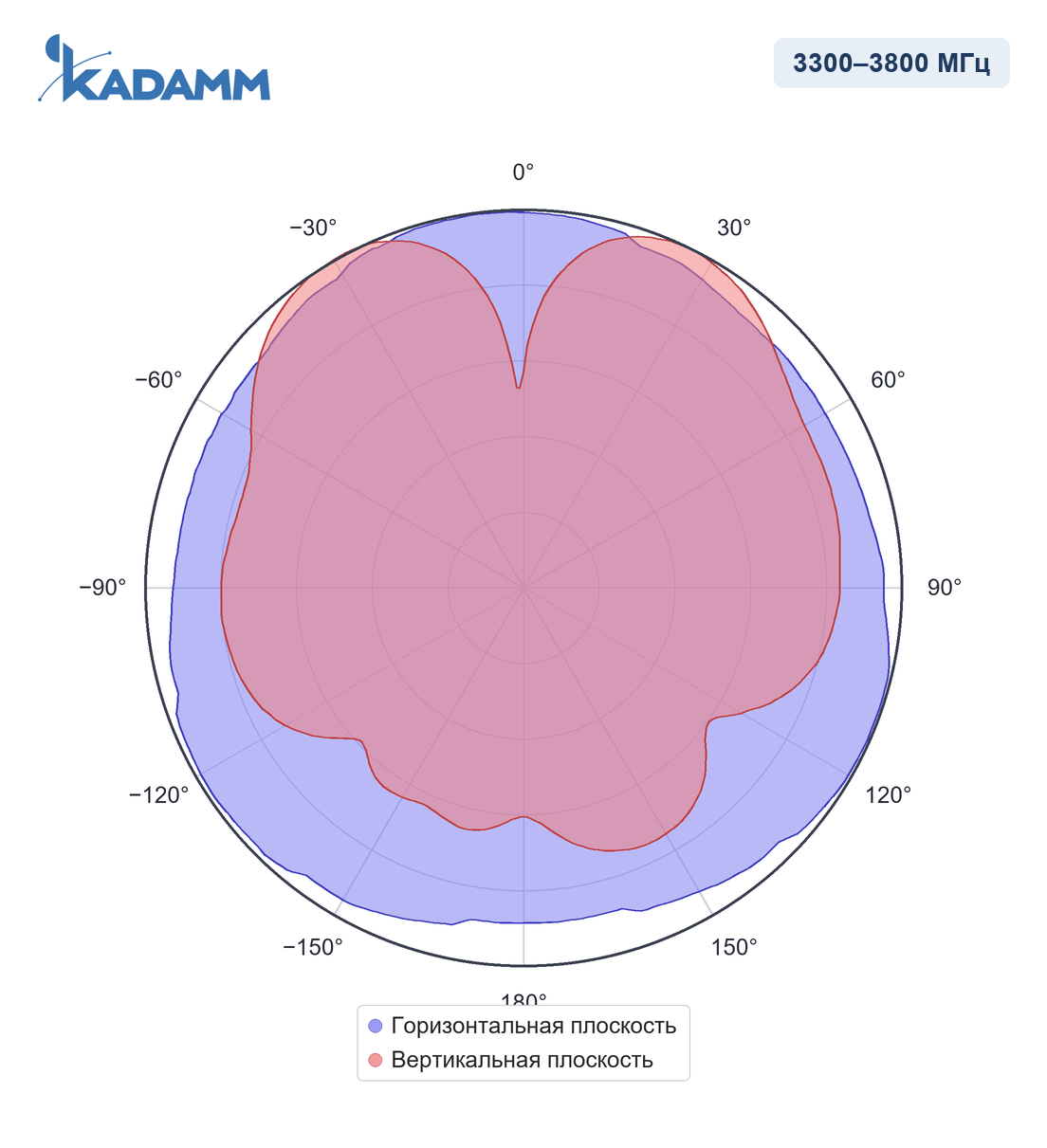

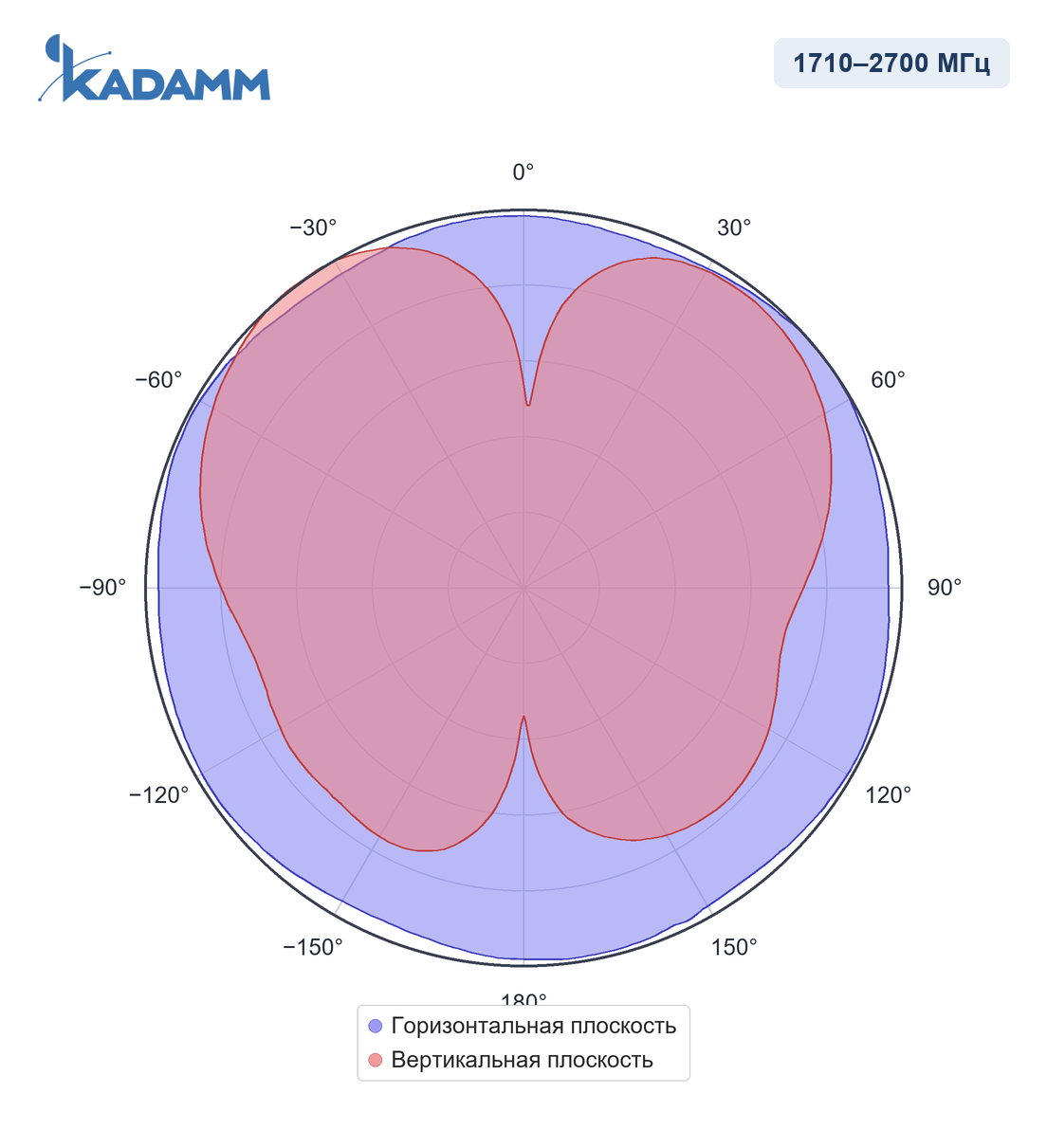

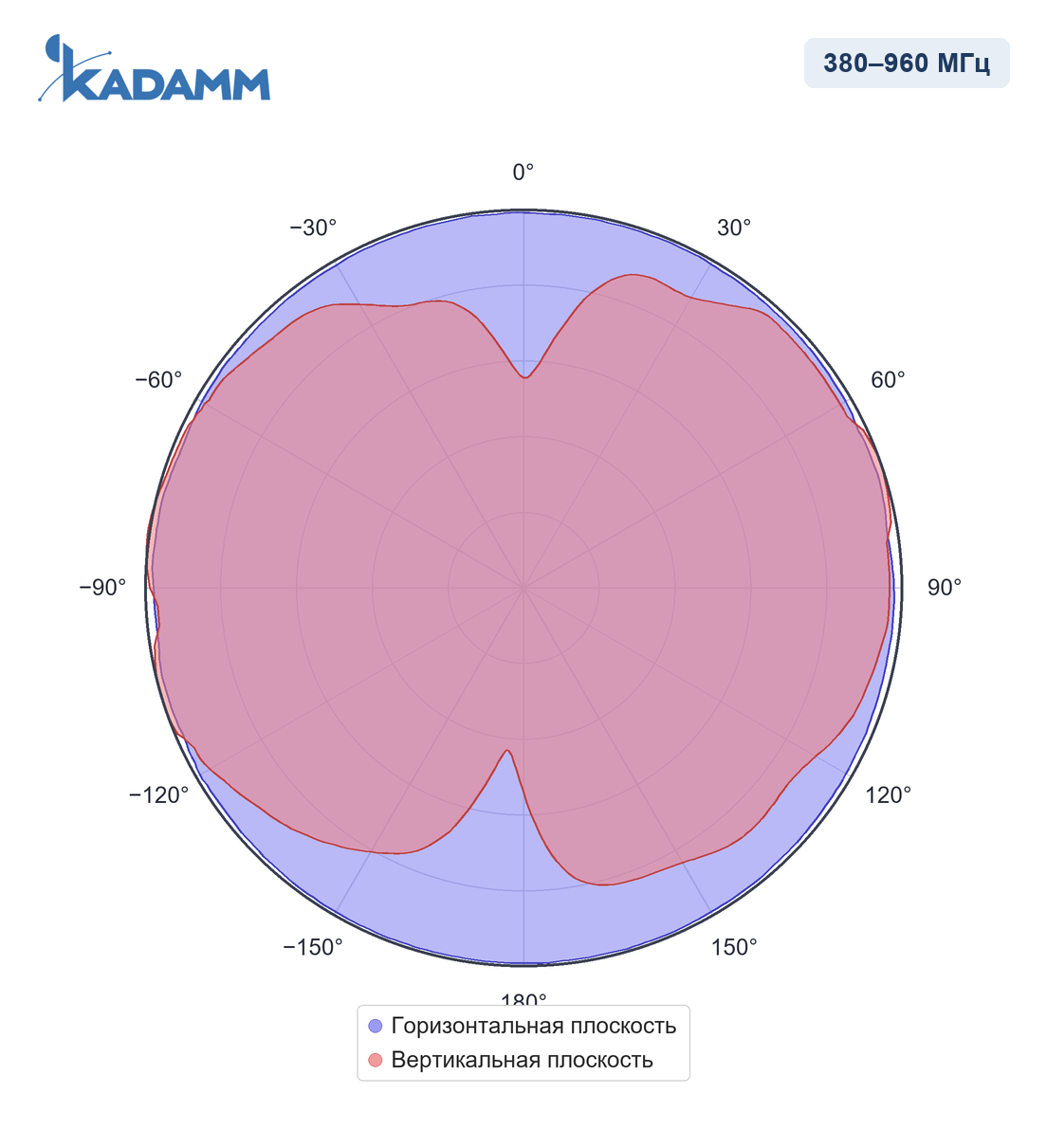

Диаграммы направленности KADAMM I-ATO7-380/3800S в полосах 380–960 МГц, 1710–2700 МГц, 3300–3800 МГц — нормированные, в полярных координатах.
| Параметр | 380–698 МГц | 698–960 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|---|
| Диапазон частот | 380–960 / 1710–2700 / 3300–3800 МГц | |||
| Коэффициент усиления, дБи | 2 ± 1 | 3 ± 1,5 | 6,5 ± 1,5 | 5 ± 1 |
| Поляризация | Вертикальная | |||
| КСВН | ≤2,2 ≤2,0 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт | 50 Вт | |||
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры упаковки | 273 × 273 × 274 мм |
| Масса антенны | 0,7 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø380–960 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B31 / n31 | UL 452,5–457,5 / DL 462,5–467,5 МГц | FDD | LTE-450 |
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM I-ATO7-380/3800S работает в полосах 380–698 / 698–960 / 1710–2700 / 3300–3800 МГц: TETRA для экстренных и оперативных служб (380–400 МГц); профессиональная радиосвязь UHF 400–470 МГц (DMR, TETRA, аналоговые системы); ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE-450, LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800 (диапазоны 3GPP B31/n31, B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38 и др.). Круговая диаграмма с усилением 6,5 дБи — покрытие помещения от точки на потолке (DAS).

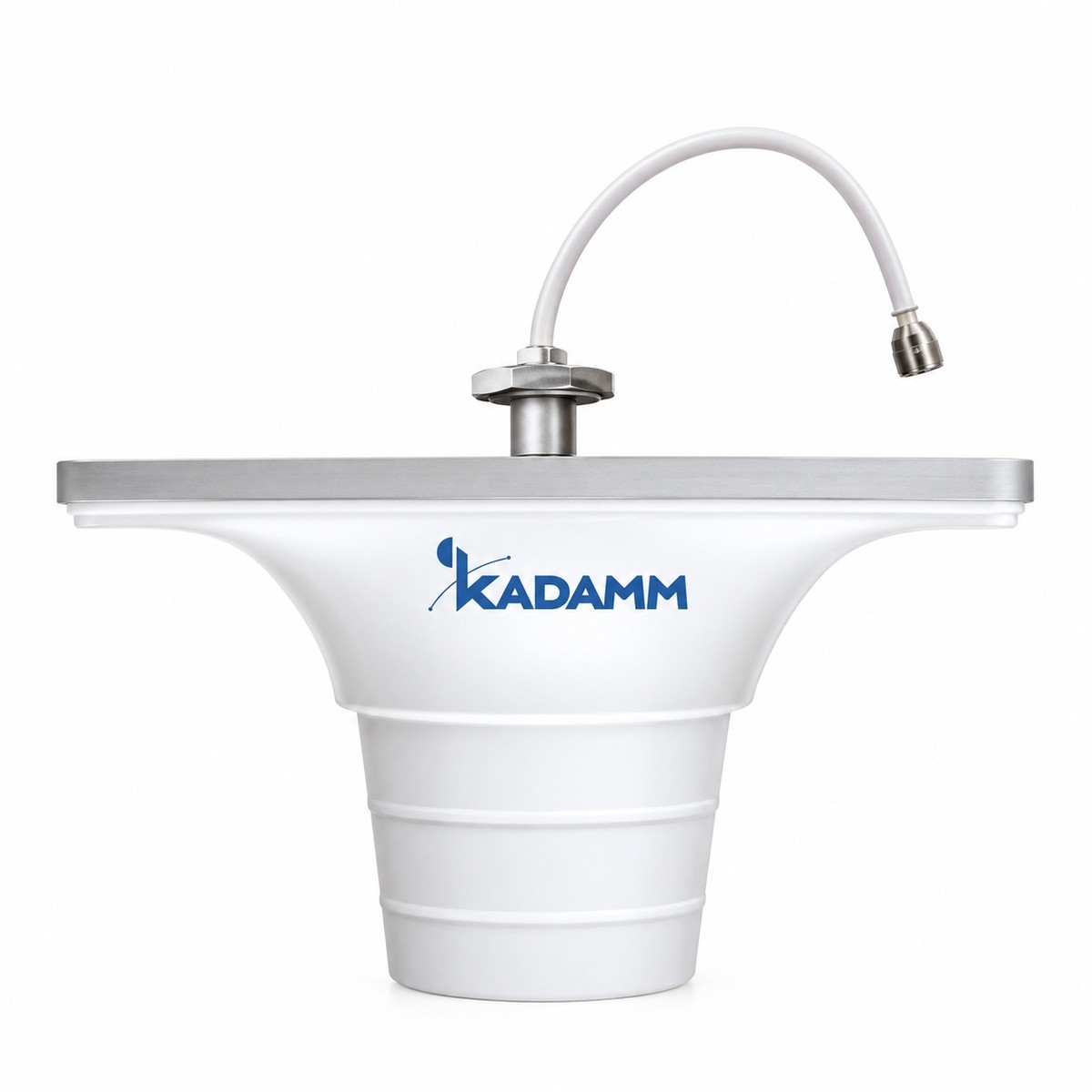

Антенна КАДАММ I-ATO7-380/3800S, монтажный комплект на трубу Ø380–960 мм.
| Параметр | I-ATO7-380/3800S | I-ATO7-380/2700S | I-ATP7-380/2700S | I-ATO7-350/6000S | I-ATP7-690/3800M | I-ATP7-698/2700A |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 380–960 / 1710–2700 / 3300–3800 МГц | 380–960 / 1710–2700 МГц | 380–960 / 1710–2700 МГц | 350–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц | 690–960 / 1710–2700 / 3400–3800 МГц | 698–960 / 1710–2700 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | вертикальная или горизонтальная (выбирается при монтаже) | две линейные (V+H) | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | — | 360° | — | 71° |
| Коэффициент усиления | 6,5 дБи | 6,5 дБи | 7 дБи | 7 дБи | 7 дБи | 7,5 дБи |
| Тип | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | направленная внутренняя (indoor) антенна | потолочная ненаправленная (всенаправленная) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM I-ATO7-380/3800S — 380–698 / 698–960 / 1710–2700 / 3300–3800 МГц — перекрывают диапазоны 3GPP B31/n31, B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM I-ATO7-380/3800S — розетка N или по заказу (IEC 61169-16), расположение — снизу; поляризация — вертикальная.
У KADAMM I-ATO7-380/3800S крепление на трубу Ø380–960 мм, масса 0,7 кг.
У KADAMM I-ATO7-380/3800S: диапазоны 380–960 / 1710–2700 / 3300–3800 МГц. У KADAMM I-ATO7-380/2700S: диапазоны 380–960 / 1710–2700 МГц.
Артикул для заказа — KADAMM I-ATO7-380/3800S, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM I-ATO7-380/3800S могут уточняться без уведомления.
Поставляем KADAMM I-ATO7-380/3800S — потолочная антенна 380–3800 МГц, 6,5 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
