Внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS) с горизонтальной поляризацией: 698–960 / 1710–2700 / 3300–4000 МГц, 1 порт.
Антенна КАДАММ I-ATO2-698/4000MH — внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS): рабочими полосами 698–960, 1710–2700 и 3300–4000 МГц, горизонтальной поляризацией, 1 портом.
Коэффициент усиления 3–5 дБи по диапазонам. Габариты Ø250 × 8 мм, масса 0,4 кг. КСВН не более 1,8.

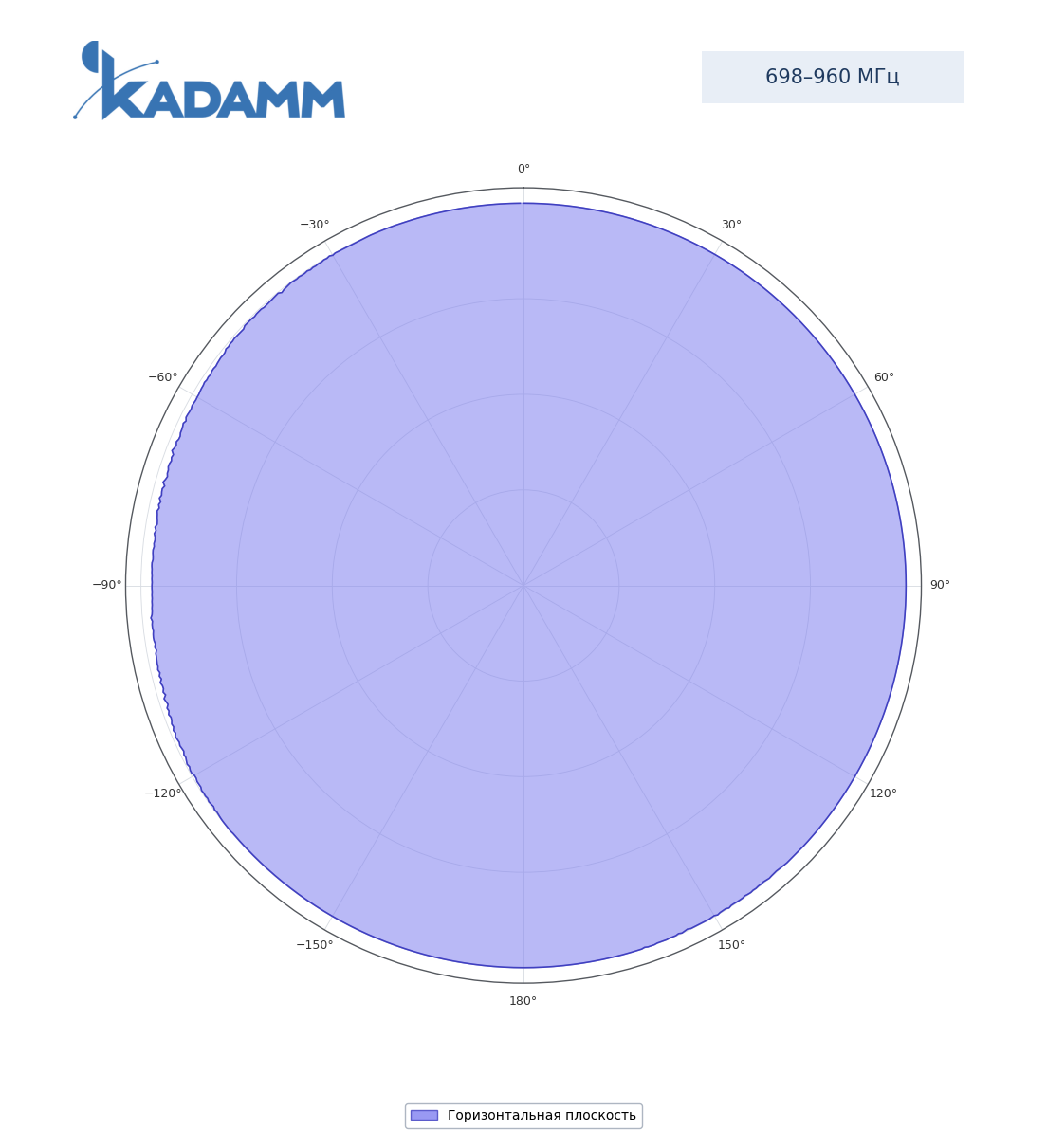

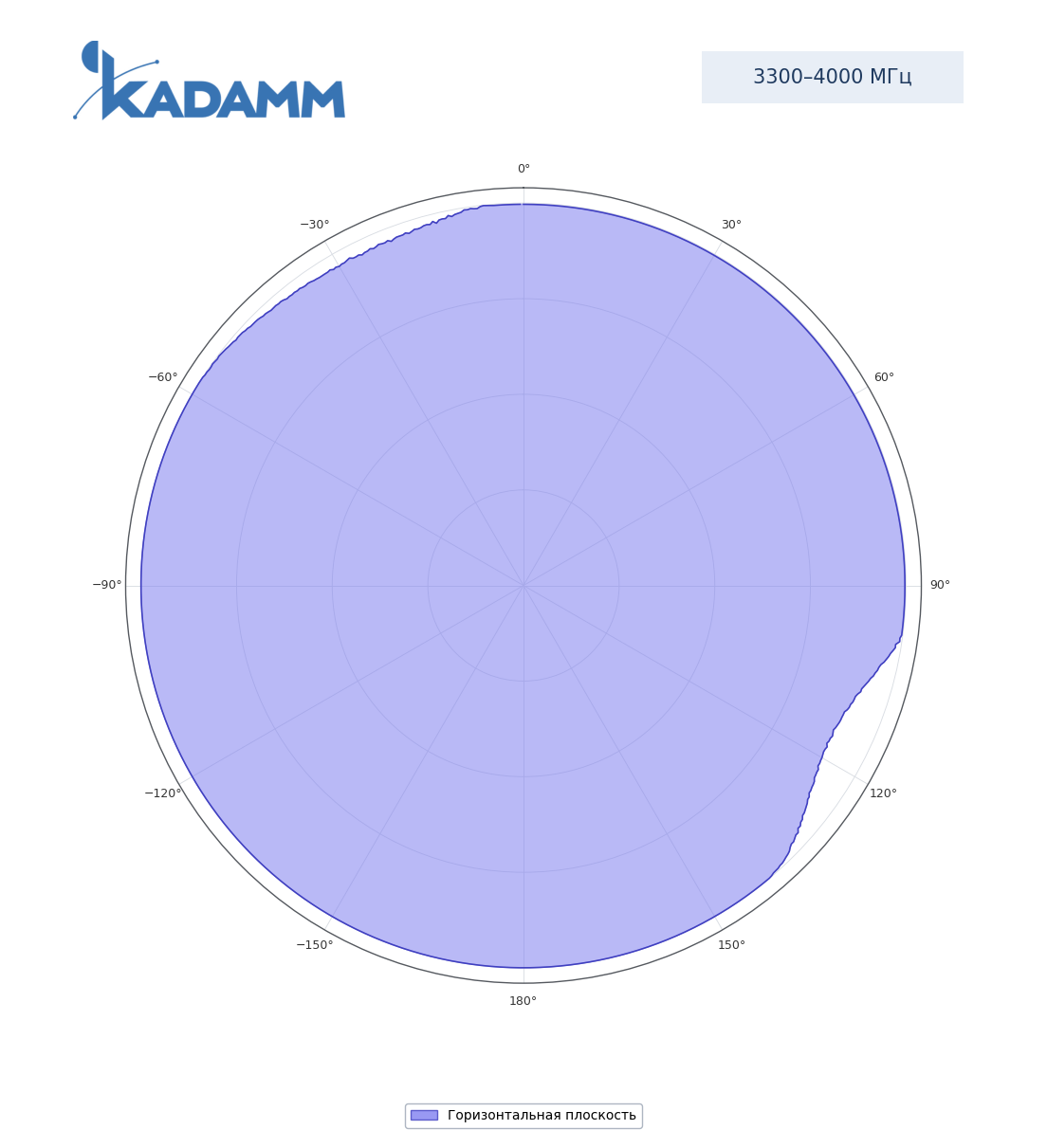

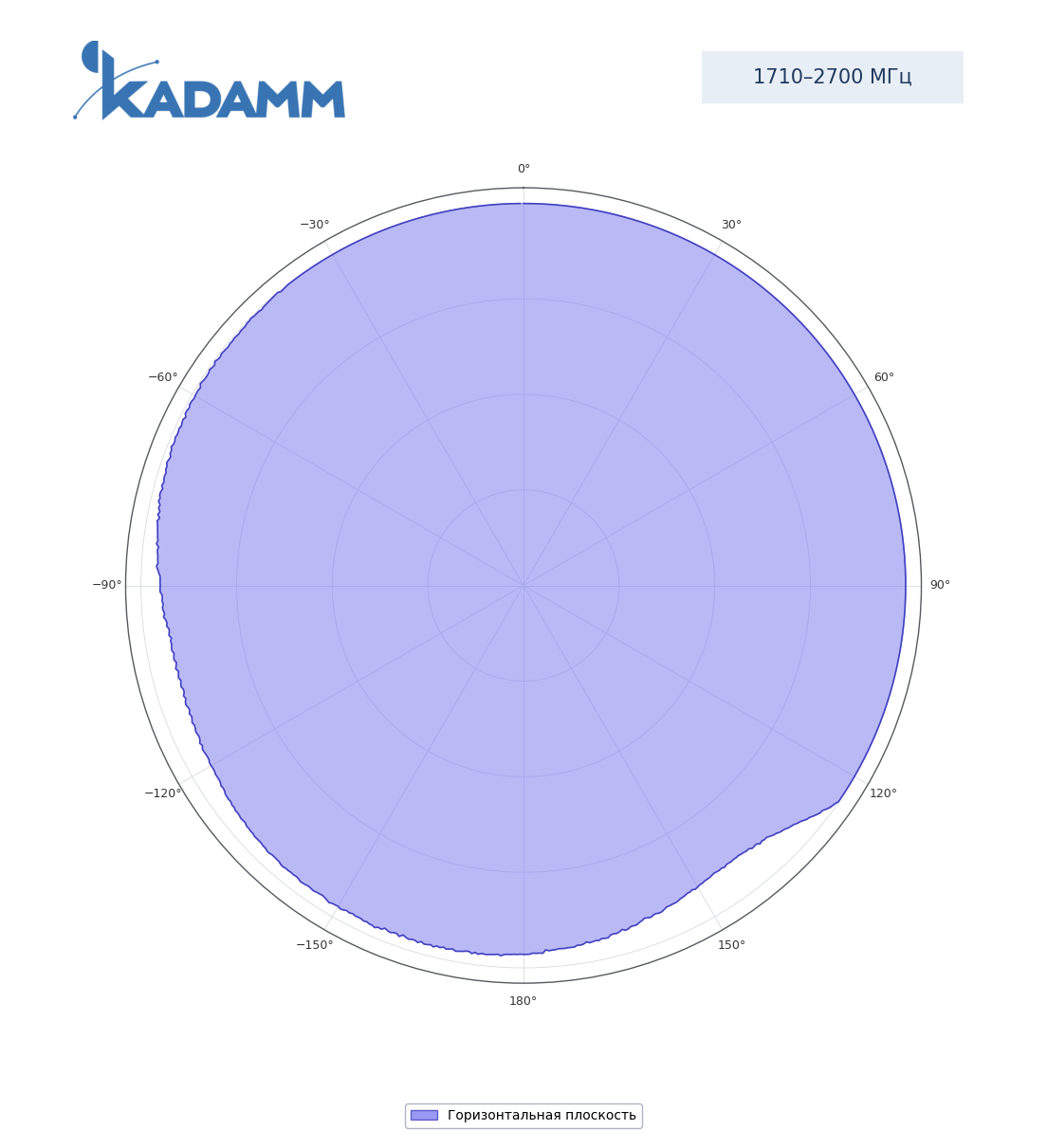

Диаграммы направленности KADAMM I-ATO2-698/4000MH в полосах 698–960 МГц, 1710–2700 МГц, 3300–4000 МГц — нормированные, в полярных координатах.
| Параметр | 698–960 МГц | 1710–2700 МГц | 3300–4000 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–4000 МГц | ||
| Коэффициент усиления, дБи | 3 | 4 | 5 |
| Поляризация | Горизонтальная | ||
| КСВН | ≤1,8 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 50 Вт | ||
| Параметр | Значение |
|---|---|
| Разъёмы | 2@розетка 4.3-10 или N (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø250 × 8 мм |
| Размеры упаковки | 265 × 265 × 90 мм |
| Масса антенны | 0,4 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM I-ATO2-698/4000MH работает в полосах 698–960 / 1710–2700 / 3300–4000 МГц: ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41 и др.). Круговая диаграмма с усилением 5 дБи — покрытие помещения от точки на потолке (DAS).

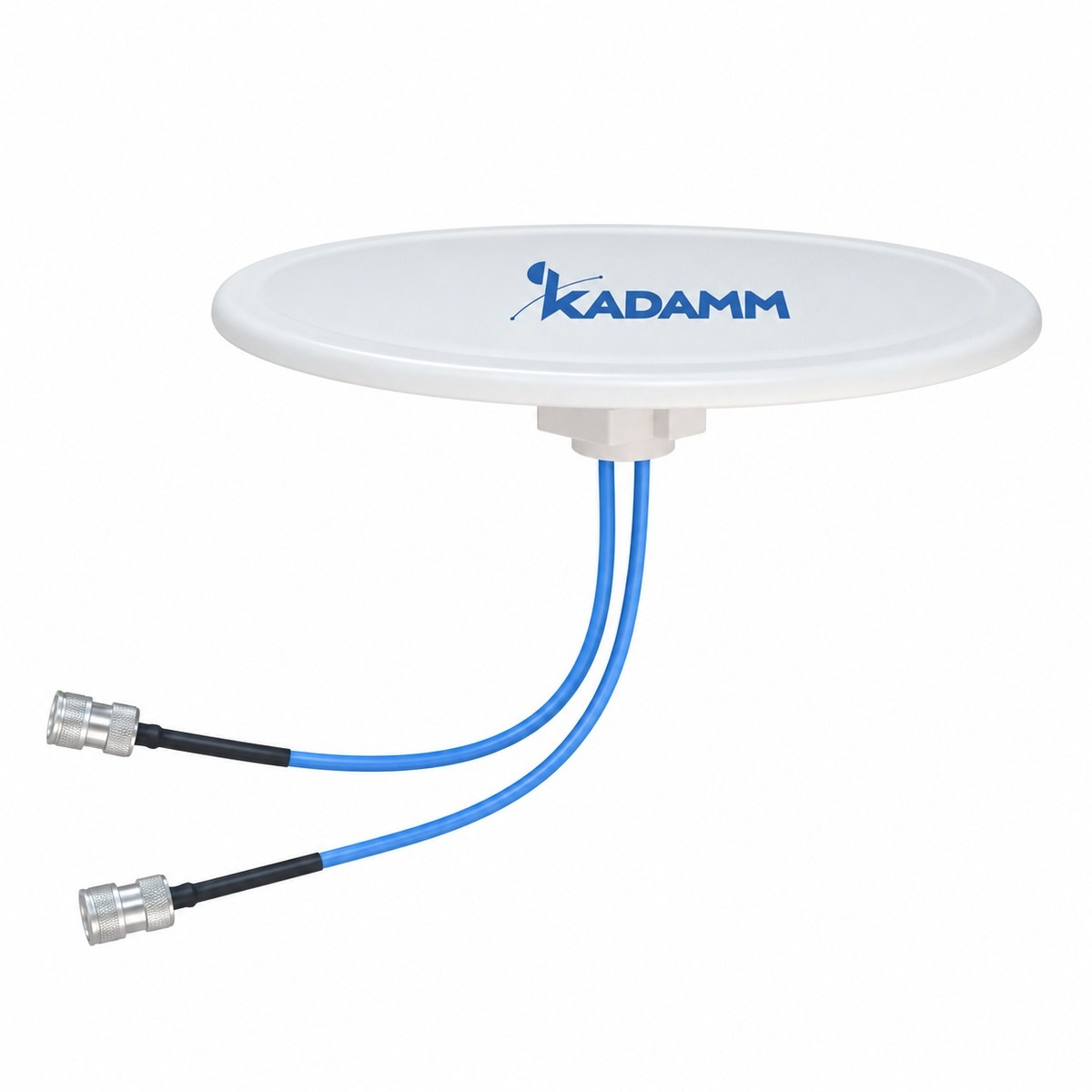

Антенна КАДАММ I-ATO2-698/4000MH, монтажный комплект.
| Параметр | I-ATO2-698/4000MH | I-ATO2-698/3800M | I-ATO2-350/2700S | I-ATO3-617/6000M | I-ATO3-698/4000M | I-ATP10-6927VS02 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 698–960 / 1710–2700 / 3300–4000 МГц | 698–960 / 1350–1550 / 1710–2700 / 3300–3800 МГц | 350–450 / 698–960 / 1710–2700 МГц | 617–960 / 1710–2700 / 3300–4000 / 4900–6000 МГц | 698–960 / 1710–2700 / 3300–4000 МГц | 698–960 / 1710–2700 МГц |
| Поляризация | горизонтальная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 50° |
| Коэффициент усиления | 5 дБи | 4 дБи | 2 дБи | 5 дБи | 3 дБи | 10 дБи |
| Тип | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | направленная внутренняя (indoor) антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM I-ATO2-698/4000MH — 698–960 / 1710–2700 / 3300–4000 МГц — перекрывают диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM I-ATO2-698/4000MH — 2@розетка 4.3-10 или N (IEC 61169-54), расположение — снизу; поляризация — горизонтальная.
У KADAMM I-ATO2-698/4000MH размеры Ø250 × 8 мм, масса 0,4 кг.
У KADAMM I-ATO2-698/4000MH: диапазоны 698–960 / 1710–2700 / 3300–4000 МГц, усиление 5 дБи, поляризация горизонтальная. У KADAMM I-ATO2-698/3800M: диапазоны 698–960 / 1350–1550 / 1710–2700 / 3300–3800 МГц, усиление 4 дБи, поляризация вертикальная.
Артикул для заказа — KADAMM I-ATO2-698/4000MH, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM I-ATO2-698/4000MH могут уточняться без уведомления.
Поставляем KADAMM I-ATO2-698/4000MH — потолочная антенна 4G/5G MIMO 698–4000 МГц, 3–5 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Файлы для скачивания:
KADAMM I-ATO2-698/4000MH — техническое описание (PDF)
KADAMM — общий каталог антенн (PDF)
