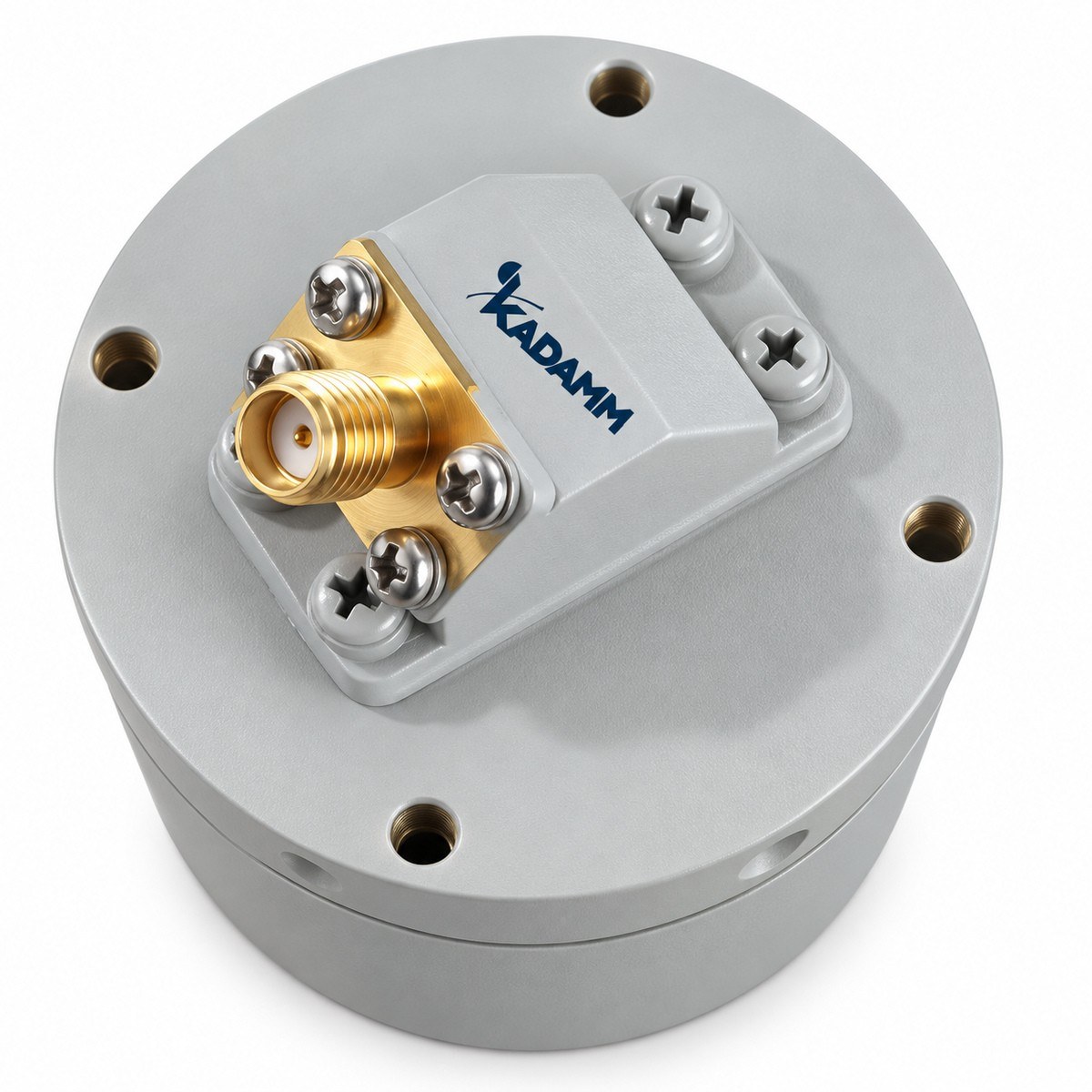

Измерительные спиральные антенны плоские: 41 модель. Антенны круговой поляризации с широкой полосой.
Серия KADAMM АСП-П — 41 модель в диапазоне 100 МГц – 40 ГГц, соединители SMA, N, 2,92 мм. Модели различаются: частоты, масса, ку, КСВН, габариты.
Спиральная антенна излучает волну круговой поляризации в широкой полосе частот. Плоские (печатные) спирали компактны и широкополосны, четырёхзаходные дают широкую диаграмму для навигационных и телеметрических приложений.
В серии KADAMM АСП-П — 41 модель; диапазон, коэффициент усиления, коэффициент эллиптичности, КСВН и соединитель — в таблице.
Спиральная антенна излучает волну круговой поляризации в широкой полосе. Её используют как измерительную антенну для сигналов круговой поляризации, в радиомониторинге, навигации и телеметрии, а также как облучатель.
Измерительные и специальные антенны применяют в антенных измерениях, испытаниях на электромагнитную совместимость, радиомониторинге и радиолокации.
Спиральная антенна широкополосна и работает с круговой поляризацией.
По таблице исполнений KADAMM АСП-П: КСВН от 2 до 2,5; коэффициент усиления от −10 до 8 дБи (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
Цилиндрическая спираль — проводник, навитый на диэлектрический каркас над металлическим экраном. Плоская спираль выполнена печатным или вырезанным рисунком двух или более рукавов на диэлектрике; позади неё — поглощающая полость. Четырёхзаходная спираль состоит из четырёх витков, питаемых с последовательным сдвигом фазы.
Ток, бегущий по виткам спирали, создаёт вращающееся поле — антенна излучает круговую поляризацию с направлением вращения, заданным направлением навивки. У плоской спирали излучает кольцо, длина окружности которого близка к длине волны; с изменением частоты активная зона перемещается по спирали, поэтому антенна широкополосна.
Плоские спиральные антенны. Плоская спираль с поглощающей полостью позади излучает один широкий луч круговой поляризации в очень широкой полосе при малой толщине. Это стандартный элемент пеленгаторов и широкополосных приёмных систем. Поглощающая полость гасит излучение назад и снижает усиление, но сохраняет широкополосность; часть моделей рассчитана на работу на передачу — мощность в таблице.
| Параметр | По серии |
|---|---|
| Моделей в серии | 41 |
| Диапазон частот серии | 100 МГц – 40 ГГц |
| Масса, кг | 0,01–14,815 кг |
| Коэффициент усиления | −10…+8 дБ |
| КСВН | 2–2,5 |
| Соединитель | SMA (розетка); N (розетка); 2,92K; 2,92 (розетка) |
| Габаритные размеры | по таблице исполнений (корпусов: 31) |
| Поляризация | L-H круговая; R-H круговая; правая круговая; круговая правая; круговая; круговая (правая или левая — по заказу) |
| КСВН (тип.) | 1,5–2,5 |
| Ширина луча (−3 дБ), ° | 50–102 ° |
| Артикул | Частоты, ГГц | Масса, кг | Ку, дБ | КСВН | Соединитель | Габариты, мм | Поляризация | КСВН (тип.) | Ширина луча (−3 дБ), ° |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АСП-100/1000-3,5-SMA(р)-П | 0,1-1 | 14,815 | 3,5 | — | SMA (розетка) | 1270Ø1000 | правая круговая | 2,5 | — |
| KADAMM АСП-1000/10000-3-N(р)-П | 1-10 | — | 3 | — | N (розетка) | Ø166×235 | правая круговая | 1,8 | — |
| KADAMM АСП-1000/12000-3,6-П | 1-12 | — | 3,6 | — | — | Ø167×237 | правая круговая | 1,8 | плоскость E: 99°; плоскость H: 100,3 |
| KADAMM АСП-1000/12000-8-П | 1-12 | — | 8 | 2,5 | — | Ø155×420 | правая круговая | — | плоскость E: 81,47°; плоскость H: 80,8 |
| KADAMM АСП-1000/18000-5-SMA(р)-П | 1-18 | — | -3,5…5,3 (тип.) | 2,5 | SMA (розетка) | — | круговая | 2 | 65 |
| KADAMM АСП-1000/18000-SMA(р)-П | 1-18 | уточняйте у менеджера | 0-6 | — | SMA (розетка) | Ø65×59,5 | L-H круговая | 1,5 | 58– 102 |
| KADAMM АСП-1000/4000-4-N(р)-П | 1-4 | 0,627 | 4 | — | N (розетка) | Ø140,0×80,0 | R-H круговая | 1,5 | — |
| KADAMM АСП-1000/6000-2-SMA(р)-П | 1-6 | 0,222 | 2 | — | SMA (розетка) | Ø102×52,49 | R-H круговая | 1,5 | 58,78–96,51 |
| KADAMM АСП-1000/6000-SMA(р)-П | 1-6 | — | 1-5 | 2,5 | SMA (розетка) | φ90×60 | — | — | — |
| KADAMM АСП-1000/8000-5-SMA(р)-П | 1-8 | — | -3…4,5 (тип.) | 2,5 | SMA (розетка) | — | круговая | 2 | 65 |
| KADAMM АСП-10000/40000-0-2,92(р)-П | 10-40 | — | -4-6 | 2,5 | 2,92K | φ31,5×20,7 | — | — | — |
| KADAMM АСП-1300/10000-0-SMA(р)-П | 1,3-10 | 0,2 | 0 | 2,5 | SMA (розетка) | Ø76×59,5 | круговая (правая или левая — по заказу) | — | — |
| KADAMM АСП-18000/26500-SMA(р)-П | 18-26,5 | — | -4 (тип.) | 2,5 | SMA (розетка) | — | круговая | 2 | 65 |
| KADAMM АСП-18000/40000-5-2,92(р)-П | 18-40 | 0,01 | 5 | — | 2,92 (розетка) | Ø33,2×36,9 | R-H круговая | 2,5 | 60- 80 (тип.) |
| KADAMM АСП-200/1000-4-N(р)-П | 0,2-1 | — | 4 | — | N (розетка) | Ø440×992 | правая круговая | 1,8 | — |
| KADAMM АСП-200/2000-SMA(р)-П | 0,2-2 | — | -2-2 | 2,5 | SMA (розетка) | φ500×160 | — | — | — |
| KADAMM АСП-2000/18000-2-SMA(р)-П | 2-18 | 0,23 | 2 | — | SMA (розетка) | 82,55×82,55×48,26 | R-H круговая | 1,5 | — |
| KADAMM АСП-2000/18000-2-SMA(р)-П-Р | 2-18 | 0,176 | 2 | — | SMA (розетка) | Ø63×56,4 | R-H круговая | 1,5 | плоскость E: 57,2–96,7; плоскость H: 57,2–96,7 |
| KADAMM АСП-2000/18000-SMA(р)-П | 2-18 | — | -1-3 | 2,5 | SMA (розетка) | φ61×55 | — | — | — |
| KADAMM АСП-2000/4000-1-SMA(р)-П | 2-4 | — | -3…1 (тип.) | 2,5 | SMA (розетка) | — | круговая | 2 | 65 |
| KADAMM АСП-2000/6000-0-SMA(р)-П | 2-6 | уточняйте у менеджера | 0 | — | SMA (розетка) | 55x55x47 | круговая правая | 2 | 60 |
| KADAMM АСП-2000/6000-4-SMA(р)-П | 2-6 | — | -3,2…3,8 (тип.) | 2,5 | SMA (розетка) | — | круговая | 2 | 65 |
| KADAMM АСП-2000/6000-SMA(р)-П | 2-6 | — | -2--2 | 2,5 | SMA (розетка) | φ60×60 | — | — | — |
| KADAMM АСП-2500/18000-SMA(р)-П | 2,5-18 | — | 3-5 | 2,5 | SMA (розетка) | φ50×56 | — | — | — |
| KADAMM АСП-300/3000-0-SMA(р)-П | 0,3-3 | 1 | 0 | 2 | SMA (розетка) | Ø160×103 | уточняйте у менеджера | — | — |
| KADAMM АСП-390/450-SMA(р)-П | 0,39-0,45 | — | ≥−10 | 2,5 | SMA (розетка) | уточняйте у менеджера | круговая | — | — |
| KADAMM АСП-400/2000-N(р)-П | 0,4-2 | — | -5-2 | 2,2 | N (розетка) | Ø236×153 | — | — | — |
| KADAMM АСП-400/6000-3-N(р)-П | 0,4-6 | 5,619 | 3 | — | N (розетка) | Ø406,0×175,0 | R-H круговая | 1,5 | 62,34–92,52 |
| KADAMM АСП-4000/8000-6-SMA(р)-П | 4-8 | — | 2,5…5,6 (тип.) | 2,5 | SMA (розетка) | — | круговая | 2 | 65 |
| KADAMM АСП-4000/8000-SMA(р)-П | 4-8 | — | 2-4 | 2,5 | SMA (розетка) | φ50×45 | — | — | — |
| KADAMM АСП-500/2000-6-SMA(р)-П | 0,5-2 | — | 3,6…6,1 (тип.) | 2,5 | SMA (розетка) | — | круговая | 2 | 65 |
| KADAMM АСП-500/6000-3-SMA(р)-П | 0,5-6 | 1,128 | 3 | — | SMA (розетка) | Ø160×79,4 | R-H круговая | 1,5 | — |
| KADAMM АСП-500/6000-4-N(р)-П | 0,5-6 | 0,876 | 4 | — | N (розетка) | Ø160×79,5 | R-H круговая | 1,5 | — |
| KADAMM АСП-5000/15000-0-SMA(р)-П | 5-15 | — | 1,5-4 | 2,5 | SMA (розетка) | 28×28×31 | — | — | — |
| KADAMM АСП-6000/18000-0-SMA(р)-П | 6-18 | уточняйте у менеджера | 0 | — | SMA (розетка) | 29,5x29x25 | круговая правая | 2 | 50 |
| KADAMM АСП-6000/18000-4-SMA(р)-П | 6-18 | — | 0,6…3,7 (тип.) | 2,5 | SMA (розетка) | — | круговая | 2 | 65 |
| KADAMM АСП-750/6000-3-N(р)-П | 0,75-6 | 1,044 | 3 | — | N (розетка) | Ø206×130,5 | L-H круговая | 1,5 | — |
| KADAMM АСП-750/6000-3-SMA(р)-П | 0,75-6 | 1,044 | 3 | — | SMA (розетка) | Ø206,0×130,5 | R-H круговая | 1,5 | — |
| KADAMM АСП-800/10000-SMA(р)-П | 0,8-10 | — | -2-2 | 2,5 | SMA (розетка) | φ205×90 | — | — | — |
| KADAMM АСП-800/4000-2-SMA(р)-П | 0,8-4 | — | 0,6…2,2 (тип.) | 2,5 | SMA (розетка) | — | круговая | 2 | 65 |
| KADAMM АСП-8000/18000-SMA(р)-П | 8-18 | — | 1-5 | 2,5 | SMA (розетка) | φ30×26 | — | — | — |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Указаны у части моделей серии; у остальных параметр не нормируется.
| Параметр | Значение |
|---|---|
| Средняя мощность, Вт | 50 (непрерывная), 100 (импульсная) — KADAMM АСП-100/1000-3,5-SMA(р)-П; 300 — KADAMM АСП-1000/10000-3-N(р)-П, KADAMM АСП-200/1000-4-N(р)-П; 5 (непрерывная), 100 (импульсная) — KADAMM АСП-1000/18000-SMA(р)-П, KADAMM АСП-2000/18000-2-SMA(р)-П-Р; 10 (непрерывная), 300 (импульсная) — KADAMM АСП-1000/4000-4-N(р)-П, KADAMM АСП-400/6000-3-N(р)-П; 20 (непрерывная), 100 (импульсная) — KADAMM АСП-1000/6000-2-SMA(р)-П; 15 — KADAMM АСП-18000/40000-5-2,92(р)-П |
| Материал | композитный материал — KADAMM АСП-100/1000-3,5-SMA(р)-П; алюминий — KADAMM АСП-1000/18000-SMA(р)-П, KADAMM АСП-1000/4000-4-N(р)-П, KADAMM АСП-1000/6000-2-SMA(р)-П, KADAMM АСП-2000/18000-2-SMA(р)-П, KADAMM АСП-2000/18000-2-SMA(р)-П-Р, KADAMM АСП-400/6000-3-N(р)-П, KADAMM АСП-500/6000-3-SMA(р)-П, KADAMM АСП-500/6000-4-N(р)-П, KADAMM АСП-750/6000-3-N(р)-П, KADAMM АСП-750/6000-3-SMA(р)-П; алюминий / стеклотекстолит — KADAMM АСП-18000/40000-5-2,92(р)-П |
| Покрытие | окраска чёрная — KADAMM АСП-1000/18000-SMA(р)-П, KADAMM АСП-1000/4000-4-N(р)-П, KADAMM АСП-1000/6000-2-SMA(р)-П, KADAMM АСП-2000/18000-2-SMA(р)-П, KADAMM АСП-2000/18000-2-SMA(р)-П-Р, KADAMM АСП-400/6000-3-N(р)-П, KADAMM АСП-500/6000-3-SMA(р)-П, KADAMM АСП-500/6000-4-N(р)-П, KADAMM АСП-750/6000-3-N(р)-П, KADAMM АСП-750/6000-3-SMA(р)-П |
| Коэффициент эллиптичности, дБ | менее 3,75 — KADAMM АСП-100/1000-3,5-SMA(р)-П; менее 2 — KADAMM АСП-1000/10000-3-N(р)-П, KADAMM АСП-1000/12000-3,6-П, KADAMM АСП-1000/12000-8-П, KADAMM АСП-200/1000-4-N(р)-П, KADAMM АСП-400/6000-3-N(р)-П, KADAMM АСП-750/6000-3-N(р)-П, KADAMM АСП-750/6000-3-SMA(р)-П; 0,45 (тип.) — KADAMM АСП-1000/18000-SMA(р)-П; 1,5 (тип.) — KADAMM АСП-1000/4000-4-N(р)-П; 0,5 (тип.) — KADAMM АСП-1000/6000-2-SMA(р)-П; 2 (тип.) — KADAMM АСП-2000/6000-0-SMA(р)-П, KADAMM АСП-500/6000-3-SMA(р)-П, KADAMM АСП-6000/18000-0-SMA(р)-П; 5 — KADAMM АСП-390/450-SMA(р)-П; 0,4 (тип.) — KADAMM АСП-500/6000-4-N(р)-П |
| Ширина луча (−3 дБ) в плоскости E, ° | 66,20–98,17 — KADAMM АСП-1000/4000-4-N(р)-П; не менее 60 — KADAMM АСП-1300/10000-0-SMA(р)-П, KADAMM АСП-300/3000-0-SMA(р)-П |
| Ширина луча (−3 дБ) в плоскости H, ° | 62,01–98,08 — KADAMM АСП-1000/4000-4-N(р)-П; не менее 60 — KADAMM АСП-1300/10000-0-SMA(р)-П, KADAMM АСП-300/3000-0-SMA(р)-П |
| Кроссполяризационная развязка, дБ | 35 — KADAMM АСП-1000/4000-4-N(р)-П |
| Волновое сопротивление, Ом | 50 — KADAMM АСП-100/1000-3,5-SMA(р)-П, KADAMM АСП-1000/10000-3-N(р)-П, KADAMM АСП-1000/12000-3,6-П, KADAMM АСП-1000/12000-8-П, KADAMM АСП-200/1000-4-N(р)-П, KADAMM АСП-2000/6000-0-SMA(р)-П, KADAMM АСП-6000/18000-0-SMA(р)-П |
| Импульсная мощность, Вт | 500 — KADAMM АСП-1000/10000-3-N(р)-П, KADAMM АСП-200/1000-4-N(р)-П; 150 — KADAMM АСП-18000/40000-5-2,92(р)-П |
| Отношение вперёд/назад, дБ | более 25 — KADAMM АСП-18000/40000-5-2,92(р)-П |
| Неравномерность в горизонтальной плоскости, дБ | ±4 — KADAMM АСП-1000/12000-3,6-П; ±3 — KADAMM АСП-1000/12000-8-П |
| Рабочая температура, °C | -30–+60 — KADAMM АСП-1300/10000-0-SMA(р)-П, KADAMM АСП-300/3000-0-SMA(р)-П; -40–+55 — KADAMM АСП-2000/6000-0-SMA(р)-П, KADAMM АСП-6000/18000-0-SMA(р)-П |
| Конструкция | спиральная с резонатором (cavity-backed) — KADAMM АСП-1000/18000-5-SMA(р)-П, KADAMM АСП-1000/8000-5-SMA(р)-П, KADAMM АСП-18000/26500-SMA(р)-П, KADAMM АСП-2000/4000-1-SMA(р)-П, KADAMM АСП-2000/6000-4-SMA(р)-П, KADAMM АСП-4000/8000-6-SMA(р)-П, KADAMM АСП-500/2000-6-SMA(р)-П, KADAMM АСП-6000/18000-4-SMA(р)-П, KADAMM АСП-800/4000-2-SMA(р)-П; плоская логарифмическая спираль — KADAMM АСП-1300/10000-0-SMA(р)-П |
| Параметр | Что означает |
|---|---|
| Диапазон частот, ГГц | Рабочая полоса антенны. В серии: 0,1–40 ГГц. |
| Коэффициент усиления, дБ | Усиление в направлении максимума. В серии: −10…+8 дБ. |
| КСВН (тип.) | Типовое согласование. В серии: 1,5–2,5. |
| КСВН | Предельное согласование входа. В серии: 2–2,5. |
| Ширина луча (−3 дБ), ° | Ширина луча по половинной мощности. В серии: 50–102 °. |
| Поляризация | Направление вращения круговой поляризации. В серии: L-H круговая; R-H круговая; правая круговая; круговая правая; круговая; круговая (правая или левая — по заказу). |
| Соединитель | Тип коаксиального входа. В серии: SMA (розетка); N (розетка); 2,92K; 2,92 (розетка). |
| Габаритные размеры, мм | Размеры антенны. В серии: по таблице исполнений (корпусов: 31). |
| Масса, кг | Масса антенны. В серии: 0,01–14,815 кг. |
Выбор внутри серии KADAMM АСП-П: коэффициент усиления, дБ — от 8 у KADAMM АСП-1000/12000-8-П до ≥−10 у KADAMM АСП-390/450-SMA(р)-П; КСВН — от 2 у KADAMM АСП-300/3000-0-SMA(р)-П до 2,5 у KADAMM АСП-1300/10000-0-SMA(р)-П; КСВН (тип.) — от 1,5 у KADAMM АСП-1000/18000-SMA(р)-П до 2,5 у KADAMM АСП-18000/40000-5-2,92(р)-П.
Спиральную антенну ставят так, чтобы перед ней не было металлических предметов; обтекатель не окрашивают металлосодержащими красками. Кабель отводят назад, за экран или корпус.
Лаборатории антенных измерений, полигоны и площадки ЭМС, радиомониторинг, калибровка радиолокаторов.
Комплект поставки модели серии KADAMM АСП-П: антенна, паспорт изделия.
По калиброванному коэффициенту антенны напряжение на входе приёмника пересчитывают в напряжённость поля; без калибровки результат измерения нельзя привязать к норме.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Да, с потерей половины мощности.
Направлением навивки; антенна плохо принимает волну противоположного вращения.
Активная зона излучения перемещается по спирали вместе с частотой.
Да, в пределах мощности, указанной в таблице.
Он гасит излучение назад и делает диаграмму однонаправленной во всей полосе.
Серия KADAMM АСП-П перекрывает 100 МГц – 40 ГГц: KADAMM АСП-200/2000-SMA(р)-П — 0,2-2; KADAMM АСП-400/2000-N(р)-П — 0,4-2; KADAMM АСП-800/10000-SMA(р)-П — 0,8-10; KADAMM АСП-1000/6000-SMA(р)-П — 1-6; KADAMM АСП-2000/6000-SMA(р)-П — 2-6; KADAMM АСП-2000/18000-SMA(р)-П — 2-18; KADAMM АСП-2500/18000-SMA(р)-П — 2,5-18; KADAMM АСП-4000/8000-SMA(р)-П — 4-8; ещё 33 в таблице исполнений.
Соединители серии KADAMM АСП-П — SMA, N, 2,92 мм; по моделям: KADAMM АСП-200/2000-SMA(р)-П — SMA (розетка); KADAMM АСП-400/2000-N(р)-П — N (розетка); KADAMM АСП-800/10000-SMA(р)-П — SMA (розетка); KADAMM АСП-1000/6000-SMA(р)-П — SMA (розетка); KADAMM АСП-2000/6000-SMA(р)-П — SMA (розетка); KADAMM АСП-2000/18000-SMA(р)-П — SMA (розетка); ещё 33 в таблице исполнений.
У KADAMM АСП-П: диапазон 100 МГц – 40 ГГц, 41 модель, соединители SMA, N, 2,92 мм. У KADAMM АСП: диапазон 200 МГц – 10 ГГц, 9 моделей, соединители N, SMA.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM АСП-П — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM АСП-П могут уточняться без уведомления.
Поставляем Измерительные спиральные антенны плоские KADAMM АСП-П под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
