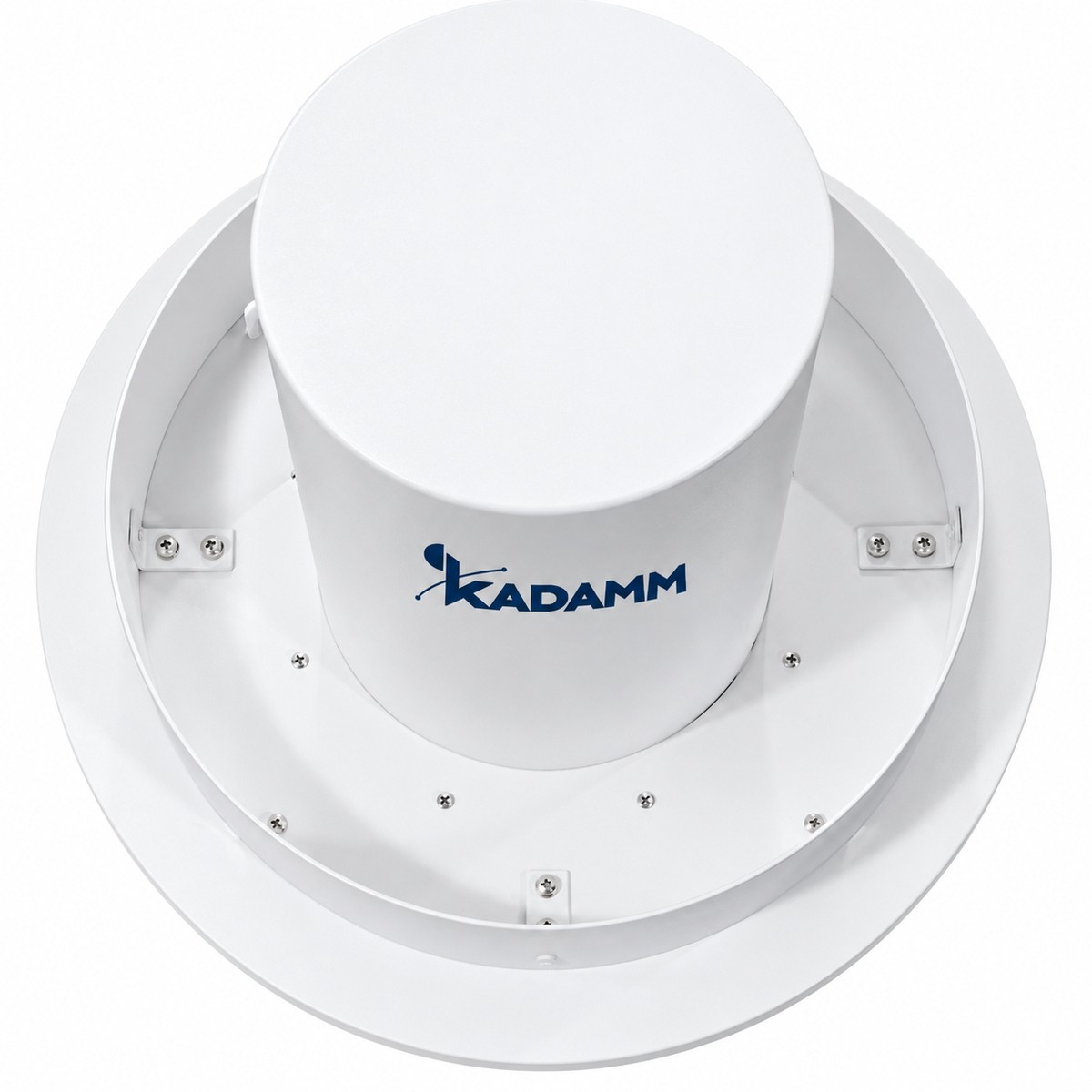

Измерительные спиральные антенны четырёхзаходные: 4 модели. Антенны круговой поляризации с широкой полосой.
Серия KADAMM АСП-4 — 4 модели в диапазоне 400 МГц – 3,9 ГГц, соединители N, SMA, SSMA. Модели различаются: частоты, ку, КСВН, габариты, эллипт.
Спиральная антенна излучает волну круговой поляризации в широкой полосе частот. Плоские (печатные) спирали компактны и широкополосны, четырёхзаходные дают широкую диаграмму для навигационных и телеметрических приложений.
В серии KADAMM АСП-4 — 4 модели; диапазон, коэффициент усиления, коэффициент эллиптичности, КСВН и соединитель — в таблице.
Спиральная антенна излучает волну круговой поляризации в широкой полосе. Её используют как измерительную антенну для сигналов круговой поляризации, в радиомониторинге, навигации и телеметрии, а также как облучатель.
Измерительные и специальные антенны применяют в антенных измерениях, испытаниях на электромагнитную совместимость, радиомониторинге и радиолокации.
Спиральная антенна широкополосна и работает с круговой поляризацией.
По таблице исполнений KADAMM АСП-4: КСВН от 1,5 до 2; коэффициент усиления от −2 до 5 дБи (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
Цилиндрическая спираль — проводник, навитый на диэлектрический каркас над металлическим экраном. Плоская спираль выполнена печатным или вырезанным рисунком двух или более рукавов на диэлектрике; позади неё — поглощающая полость. Четырёхзаходная спираль состоит из четырёх витков, питаемых с последовательным сдвигом фазы.
Ток, бегущий по виткам спирали, создаёт вращающееся поле — антенна излучает круговую поляризацию с направлением вращения, заданным направлением навивки. У плоской спирали излучает кольцо, длина окружности которого близка к длине волны; с изменением частоты активная зона перемещается по спирали, поэтому антенна широкополосна.
Четырёхзаходные спиральные антенны. Четырёхзаходная спираль даёт широкую кардиоидную диаграмму с круговой поляризацией почти во всей верхней полусфере. Это классическая антенна навигационных приёмников и спутниковых терминалов, которым нужно принимать сигнал с любого угла над горизонтом. Антенна узкополосна и настраивается на свою полосу; в таблице для моделей указаны неравномерность в горизонтальной плоскости и отношение вперёд/назад.
| Параметр | По серии |
|---|---|
| Моделей в серии | 4 |
| Диапазон частот серии | 400 МГц – 3,9 ГГц |
| Коэффициент усиления | −2…+5 дБ |
| КСВН | 1,5–2 |
| Соединитель | N (розетка); SMA (вилка); SSMA |
| Габаритные размеры | по таблице исполнений (корпусов: 4) |
| Коэффициент эллиптичности | 1,2–6 дБ |
| Артикул | Частоты, ГГц | Ку, дБ | КСВН | Соединитель | Габариты, мм | Эллипт., дБ |
|---|---|---|---|---|---|---|
| KADAMM АСП-1550/1600-4,4-SMA(в)-4 | 1,55-1,60 | ≥4,4 | 1,8 | SMA (вилка) | φ30×220 | 2,6 |
| KADAMM АСП-2200/3900-5-4 | 2,2-2,4 3,7-3,9 | ≥5,0 | 2,0 | SSMA | Ø85×75 | 3,5 |
| KADAMM АСП-400/410-N(р)-4 | 0,4-0,41 | -2,0 | 1,8 | N (розетка) | φ300×438 | 6,0 |
| KADAMM АСП-400/460-5-N(р)-4 | 0,4-0,46 | ≥5,0 | 1,5 | N (розетка) | φ320×391 | 1,2 |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Что означает |
|---|---|
| Диапазон частот, ГГц | Рабочая полоса антенны. В серии: 0,4–2,4 ГГц. |
| Коэффициент усиления, дБ | Усиление в направлении максимума. В серии: −2…+5 дБ. |
| Коэффициент эллиптичности, дБ | Качество круговой поляризации. В серии: 1,2–6 дБ. |
| КСВН | Предельное согласование входа. В серии: 1,5–2. |
| Соединитель | Тип коаксиального входа. В серии: N (розетка); SMA (вилка); SSMA. |
| Габаритные размеры, мм | Размеры антенны. В серии: по таблице исполнений (корпусов: 4). |
Выбор внутри серии KADAMM АСП-4: коэффициент усиления, дБ — от ≥5,0 у KADAMM АСП-2200/3900-5-4 до -2,0 у KADAMM АСП-400/410-N(р)-4; КСВН — от 1,5 у KADAMM АСП-400/460-5-N(р)-4 до 2,0 у KADAMM АСП-2200/3900-5-4.
Спиральную антенну ставят так, чтобы перед ней не было металлических предметов; обтекатель не окрашивают металлосодержащими красками. Кабель отводят назад, за экран или корпус.
Лаборатории антенных измерений, полигоны и площадки ЭМС, радиомониторинг, калибровка радиолокаторов.
Комплект поставки модели серии KADAMM АСП-4: антенна, паспорт изделия.
По калиброванному коэффициенту антенны напряжение на входе приёмника пересчитывают в напряжённость поля; без калибровки результат измерения нельзя привязать к норме.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Да, с потерей половины мощности.
Направлением навивки; антенна плохо принимает волну противоположного вращения.
Активная зона излучения перемещается по спирали вместе с частотой.
Да, в пределах мощности, указанной в таблице.
Она принимает круговую поляризацию с широкого сектора углов места.
Серия KADAMM АСП-4 перекрывает 400 МГц – 3,9 ГГц: KADAMM АСП-400/410-N(р)-4 — 0,4-0,41; KADAMM АСП-1550/1600-4,4-SMA(в)-4 — 1,55-1,60; KADAMM АСП-400/460-5-N(р)-4 — 0,4-0,46; KADAMM АСП-2200/3900-5-4 — 2,2-2,4 3,7-3,9.
Соединители серии KADAMM АСП-4 — N, SMA, SSMA; по моделям: KADAMM АСП-400/410-N(р)-4 — N (розетка); KADAMM АСП-1550/1600-4,4-SMA(в)-4 — SMA (вилка); KADAMM АСП-400/460-5-N(р)-4 — N (розетка); KADAMM АСП-2200/3900-5-4 — SSMA.
У KADAMM АСП-4: диапазон 400 МГц – 3,9 ГГц, 4 модели, соединители N, SMA, SSMA. У KADAMM АСП: диапазон 200 МГц – 10 ГГц, 9 моделей, соединители N, SMA.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM АСП-4 — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM АСП-4 могут уточняться без уведомления.
