KADAMM I-ATP15-3300/3800SH — внутренняя панельная антенна 4G/5G 3300–3800 МГц, 15 дБи

Внутренняя направленная антенна настенного крепления для распределённых антенных систем с двумя линейными поляризациями (V+H): 3300–3800 МГц, 2 порта.

KADAMM I-ATP15-3300/3800SH
3300–3800 МГц
Диапазон
15 дБи
Усиление
25°
Ширина луча (Г)
Две линейные (V+H)
Поляризация
2×N
Разъёмы
190 мм
Высота

О модели

Антенна КАДАММ I-ATP15-3300/3800SH — внутренняя направленная антенна настенного крепления для распределённых антенных систем: одной излучающей системой 3300–3800 МГц, двумя линейными поляризациями (V+H), 2 портами. Рабочие полосы перекрывают LTE/NR 3500, LTE/NR 3700, 5G NR 3,5 ГГц (диапазоны 3GPP B42, B43, n78).

Коэффициент усиления 15 дБи, ширина ДН в горизонтальной плоскости 25°, в вертикальной 25°. Габариты 190 × 190 × 31 мм, масса 0,45 кг. КСВН не более 2,0.

Диаграммы направленности

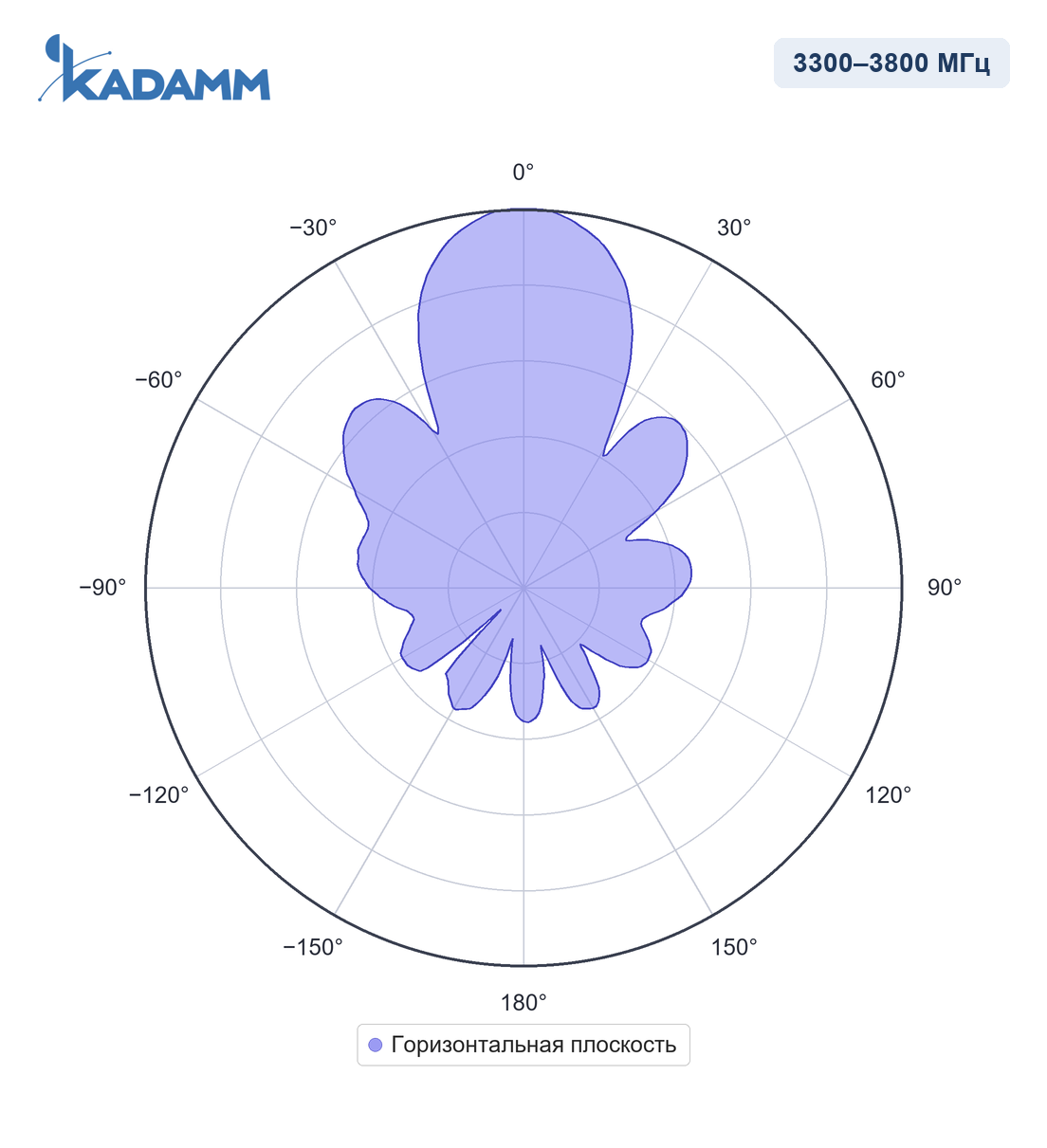

Диаграмма направленности KADAMM I-ATP15-3300/3800SH, 3300–3800 МГц, горизонтальная плоскость
3300–3800 МГц, горизонтальная плоскость
горизонтальная плоскость

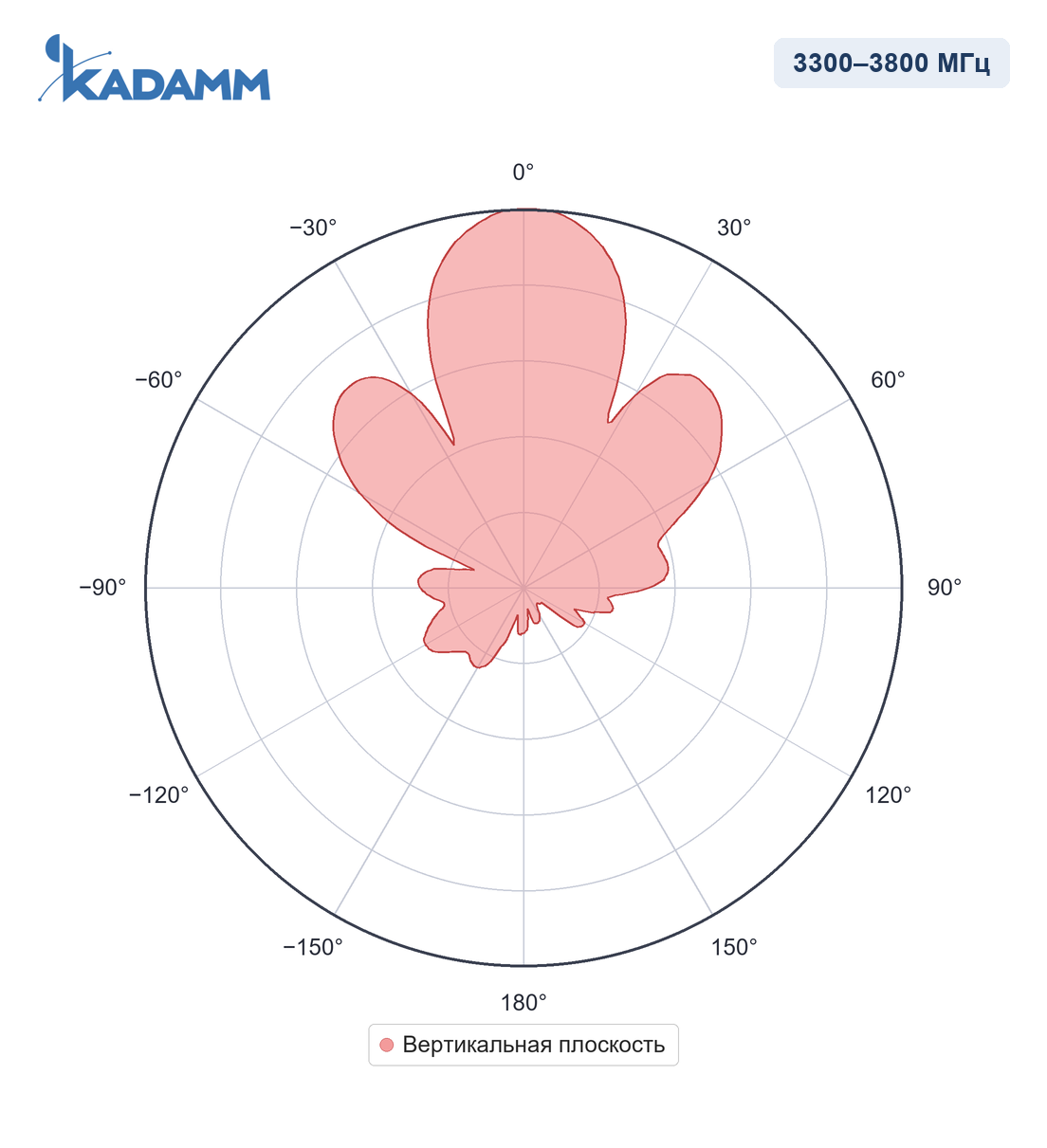

Диаграмма направленности KADAMM I-ATP15-3300/3800SH, 3300–3800 МГц, вертикальная плоскость
3300–3800 МГц, вертикальная плоскость
вертикальная плоскость

Диаграммы направленности KADAMM I-ATP15-3300/3800SH в полосах 3300–3800 МГц, горизонтальная плоскость, 3300–3800 МГц, вертикальная плоскость — нормированные, в полярных координатах.

Ключевые особенности

Направленное излучениеШирина луча 25°, усиление 15 дБи — покрытие в заданном направлении без излучения назад.
КомпактностьГабариты 190 × 190 × 31 мм, масса 0,45 кг, крепление Ø25–50 мм.
Две линейные (V+H) поляризация2 порта, 2 × розетка N.
Чистый трактКСВН не более 2,0.
Мощность и защитаДо 100 Вт на порт.
Всепогодное исполнениеРадом — ABS-пластик, рабочая температура −30…+60 °C, ветер до 40 м/с.

Электрические характеристики

ПараметрЗначение
Диапазон частот3300–3800 МГц
Коэффициент усиления, дБи15
Ширина ДН по уровню −3 дБ, горизонтальная плоскость25°
Ширина ДН по уровню −3 дБ, вертикальная плоскость25°
Коэффициент защитного действия (отношение вперёд/назад), дБ≥23
ПоляризацияДве линейные (V+H)
КСВН≤2,0
Входное сопротивление50 Ом
Максимальная мощность на порт100 Вт

Механические характеристики

ПараметрЗначение
Разъёмы2 × розетка N (IEC 61169-16)
Расположение разъёмовСзади
Размеры (В × Ш × Г)190 × 190 × 31 мм
Размеры упаковки250 × 210 × 85 мм
Масса антенны0,45 кг
Максимальная скорость ветра40 м/с
Материал радомаABS-пластик
Механический наклон0…-10°
Рабочая температура−30…+60 °C
Крепление на трубуØ25–50 мм

Поддерживаемые диапазоны 3GPP

ДиапазонЧастотыДуплексТехнологии
B42 / n783400–3600 МГцTDDLTE/NR 3500
B43 / n783600–3800 МГцTDDLTE/NR 3700
n783300–3800 МГцTDD5G NR 3,5 ГГц

Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.

Стандарты и протоколы

✓
IEC 61169-16 — присоединительные размеры разъёмов: 2 × розетка N
✓
3GPP TS 36.101 / 38.101-1 — рабочие полосы перекрывают диапазоны B42/n78, B43/n78, n78

Применение

KADAMM I-ATP15-3300/3800SH работает в полосах 3300–3800 МГц: сети LTE/NR 3500, LTE/NR 3700, 5G NR 3,5 ГГц (диапазоны 3GPP B42/n78, B43/n78, n78). Распределённые антенные системы (DAS): вытянутые помещения, коридоры, тоннели, торговые залы с монтажом на стену или колонну, покрытие в заданном направлении без излучения «назад» (LTE/NR 3500, LTE/NR 3700, 5G NR 3,5 ГГц).

Комплект поставки

Антенна КАДАММ I-ATP15-3300/3800SH, монтажный комплект на трубу Ø25–50 мм.

Сравнение с похожими антеннами KADAMM

ПараметрI-ATP15-3300/3800SHI-ATP17-4720/4820MI-ATP12-3300/4000MI-ATO11-4720/4820MI-ATP10-698/2700S-2I-ATP10-2400/2483S
ФотоKADAMM I-ATP15-3300/3800SHKADAMM I-ATP17-4720/4820MKADAMM I-ATP12-3300/4000MKADAMM I-ATO11-4720/4820MKADAMM I-ATP10-698/2700S-2KADAMM I-ATP10-2400/2483S
Диапазон частот3300–3800 МГц4720–4820 МГц3300–4000 МГц4720–4820 МГц698–960 / 1710–2700 МГц2400–2483 МГц
Поляризациядве линейные (V+H)±45°±45°±45°вертикальнаявертикальная
Ширина ДН по уровню −3 дБ25°65°65°360°77°110°
Коэффициент усиления15 дБи17 дБи12 дБи11 дБи9,5 дБи10 дБи
Типнаправленная внутренняя (indoor) антеннанаправленная внутренняя (indoor) антеннанаправленная внутренняя (indoor) антеннапотолочная ненаправленная (всенаправленная) антеннанаправленная внутренняя (indoor) антеннанаправленная внутренняя (indoor) антенна
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Вопросы и ответы

Рабочие полосы KADAMM I-ATP15-3300/3800SH — 3300–3800 МГц — перекрывают диапазоны 3GPP B42/n78, B43/n78, n78; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».

У KADAMM I-ATP15-3300/3800SH — 2 × розетка N (IEC 61169-16), расположение — сзади; поляризация — две линейные (v+h).

У KADAMM I-ATP15-3300/3800SH крепление на трубу Ø25–50 мм, размеры 190 × 190 × 31 мм, масса 0,45 кг, выдерживает ветер до 40 м/с.

У KADAMM I-ATP15-3300/3800SH: диапазоны 3300–3800 МГц, усиление 15 дБи, ширина луча 25°, поляризация две линейные (V+H). У KADAMM I-ATP17-4720/4820M: диапазоны 4720–4820 МГц, усиление 17 дБи, ширина луча 65°, поляризация ±45°.

KADAMM I-ATP15-3300/3800SH — запросить цену и сроки
Подберём модель, крепление и кабельную сборку под вашу задачу. Сроки поставки уточняйте у менеджера.

Артикул для заказа — KADAMM I-ATP15-3300/3800SH, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM I-ATP15-3300/3800SH могут уточняться без уведомления.

Поставляем KADAMM I-ATP15-3300/3800SH — внутренняя панельная антенна 4G/5G 3300–3800 МГц, 15 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
