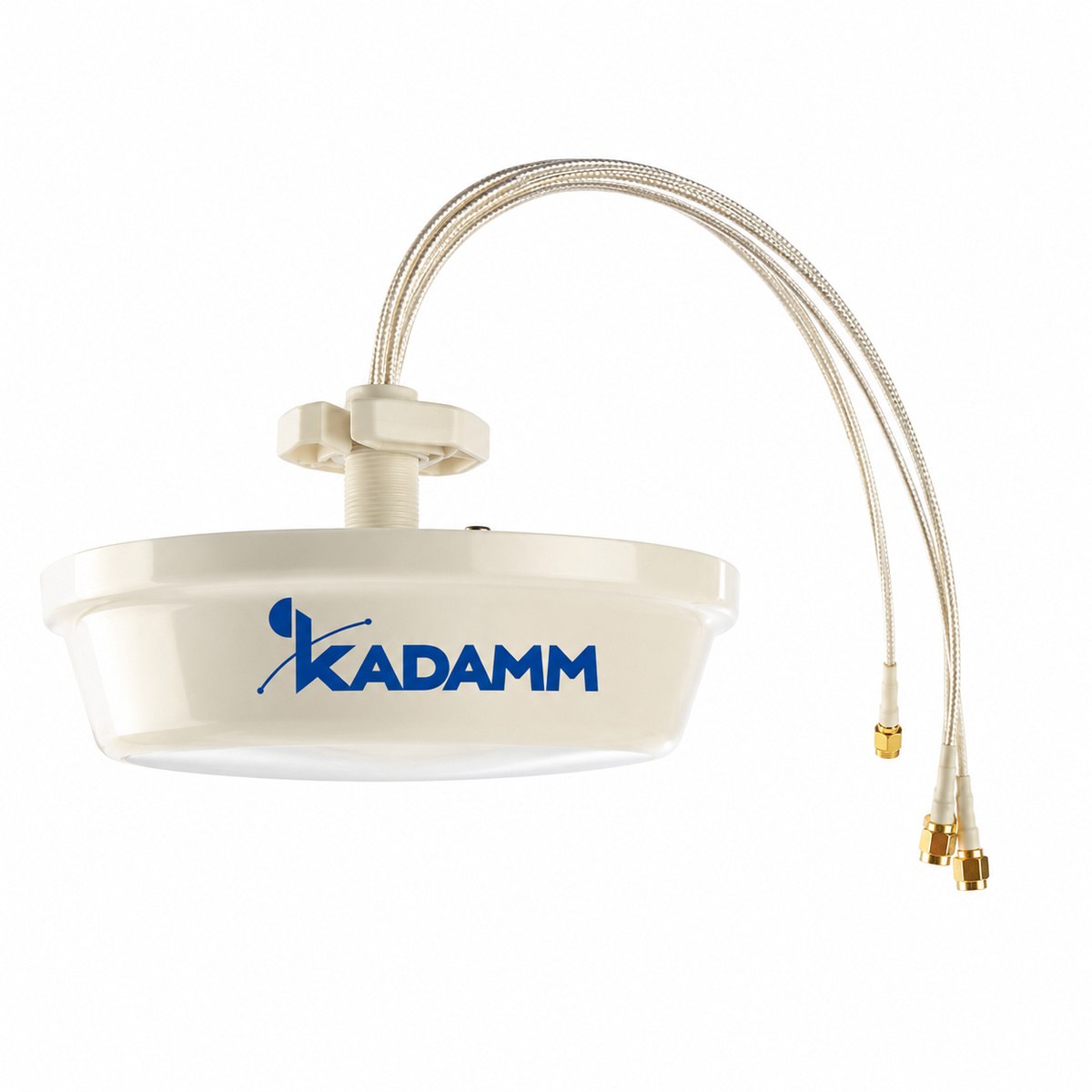

Потолочные антенны 2400–2500 МГц (Wi-Fi, ISM): 3 дБи, MIMO, 2–4 порта, 4 модели.
Серия КАДАММ CL24 — потолочные антенны для диапазона 2400–2500 МГц (Wi-Fi, ISM): 4 модели с усилением 3 дБи, MIMO, 2–4 порта. Модели отличаются усилением, шириной диаграммы направленности и числом портов; полоса, разъём и габариты каждой модели — в таблице «Исполнения».
Применение — точки доступа и мосты Wi-Fi 2,4 ГГц, IoT и ISM-оборудование.
| Параметр | Значение |
|---|---|
| Диапазон | 2400–2500 МГц (Wi-Fi, ISM) |
| Усиление | 3 дБи |
| Порты | MIMO, 2–4 порта |
| КСВН | ≤2 |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 100 Вт, 50 Вт |
| Параметр | Значение |
|---|---|
| Крепление | на потолок |
| Рабочая температура | −40…+65 °C |
| Масса | 0,2 кг, 0,25 кг, 0,4 кг |
| Артикул | Полоса | Усиление, дБи | Ширина ДН Г / В | Порты (поляризация) | Разъём | Габариты |
|---|---|---|---|---|---|---|
| KADAMM CL24-3M | 2400-2500 МГц | 3 | 360°/65° | 3 (вертикальная) | 3×SMA (вилка) | Ø145×65 мм |
| KADAMM CL24-3MA | 2400-2500 МГц | 3 | 360°/68° | 3 (вертикальная) | 3×SMA (вилка) | Ø120×35 мм |
| KADAMM CL24-3MB | 2400-2500 МГц | 3 | 360°/65° | 6 (вертикальная) | 6×SMA (вилка) | Ø145×65 мм |
| KADAMM CL24-3MC | 2400-2500 МГц | 3 | 360°/68° | 6 (вертикальная) | 6×SMA (вилка) | Ø154×70 мм |
Длина кабеля, разъём и крепёж по заказу — уточняйте у менеджера.
Круговая диаграмма с усилением 3 дБи.
Антенна выбранной модели и крепёж (по модели).

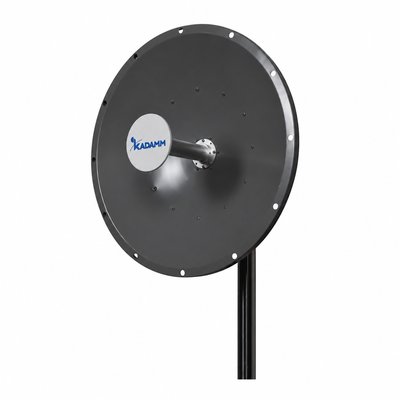

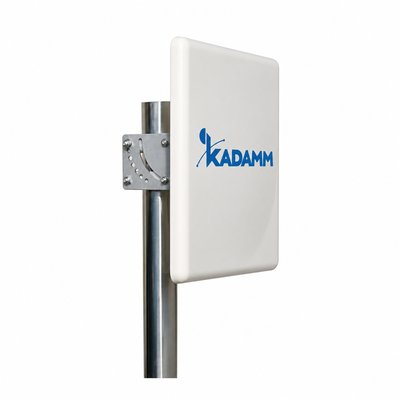

| Параметр | CL24 | OM24 | PN24 | PR24 | OMC | PNC | RDC |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 2400–2500 МГц (Wi-Fi, ISM) | 2400–2500 МГц (Wi-Fi, ISM) | 2400–2500 МГц (Wi-Fi, ISM) | 2400–2500 МГц (Wi-Fi, ISM) | 1710–1880 / 3300–3800 МГц (2G–5G, LTE, 5G NR) | 617–7125 МГц (2G–5G, LTE, 5G NR) | 617–960 / 1710–3800 / 4900–6000 МГц (2G–5G, LTE, 5G NR) |
| Коэффициент усиления | 3 дБи | 4–13 дБи | 10–18 дБи | 18–22 дБи | 11 дБи | 9–18 дБи | 3–4 дБи |
| Тип | потолочная антенна | всенаправленная антенна | панельная антенна | параболическая антенна | всенаправленная антенна | панельная антенна | штыревая антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
У KADAMM CL24 крепление: на потолок, масса 0,2 кг, 0,25 кг, 0,4 кг.
У KADAMM CL24: усиление 3 дБи, тип потолочная антенна. У KADAMM OM24: усиление 4–13 дБи, тип всенаправленная антенна.
Артикул для заказа — KADAMM CL24, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM CL24 могут уточняться без уведомления.
Поставляем KADAMM CL24 — потолочные антенны 2400–2500 МГц: 3 дБи, 4 модели под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
