KADAMM · Облучающие системы спутниковых антенн

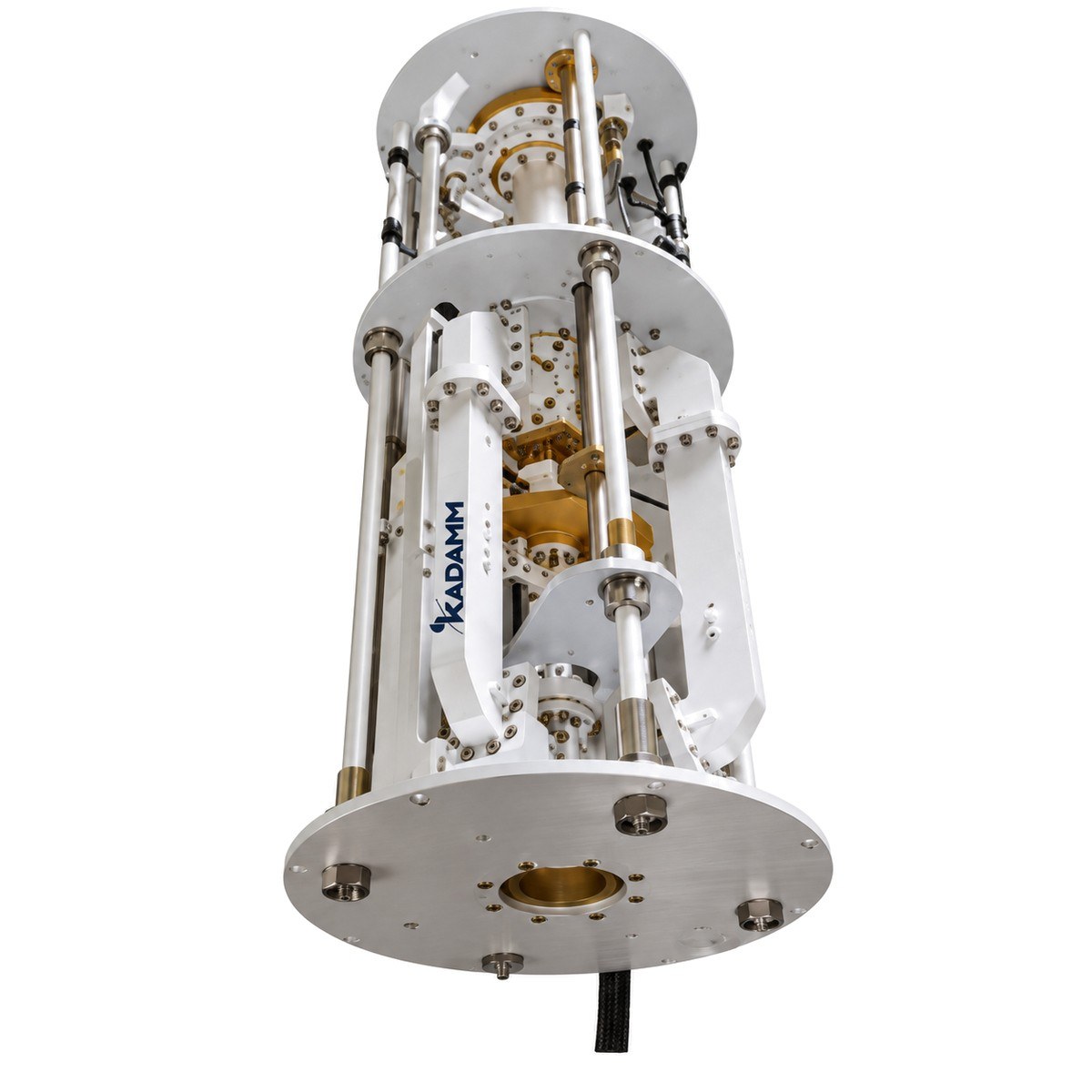

Облучающие системы спутниковых антенн KADAMM ОБЛ-С

Облучающие системы спутниковых антенн: 14 моделей. Облучатели зеркальных антенн земных станций S, X, C, Ku и Ka: одно- и двухдиапазонные, DBS, с каналом сопровождения.

KADAMM ОБЛ-С
2,025 – 31 ГГц
Диапазон частот
14
Моделей в серии
по таблице исполнений
Соединитель

Описание

Серия KADAMM ОБЛ-С — 14 моделей в диапазоне 2,025 – 31 ГГц. Модели различаются: частоты, мощн., потери, КСВН, режим.

Облучающая система — облучатель спутниковой антенны вместе с поляризационными и частотно-разделительными узлами: она освещает зеркало, принимает сфокусированный им сигнал и разводит его по волноводным выходам приёма и передачи. От облучателя зависят усиление антенны, уровень боковых лепестков и поляризационная развязка.

Двухдиапазонные облучатели C/Ku работают в двух полосах с одного зеркала; моноимпульсный облучатель добавляет разностный канал для автосопровождения спутника. В серии KADAMM ОБЛ-С — 14 моделей; диапазоны, поляризация, потери, развязка и интерфейсы — в таблице.

Облучающая система — облучатель спутниковой зеркальной антенны вместе с поляризационными и частотно-разделительными узлами. Она освещает зеркало, принимает сфокусированный им сигнал и разводит приём и передачу, а также поляризации, по отдельным волноводным выходам. Это узел, который определяет, в каких диапазонах, поляризациях и режимах работает земная станция.

Серия включает однодиапазонные системы C, Ku, Ka и DBS для приёма и передачи, двухдиапазонные C/Ku и Ku/Ka для работы с одного зеркала, исполнения только на приём и системы с каналом сопровождения — моноимпульсные, для автонаведения на спутник. Режим и интерфейсы каждой модели — в таблице.

Зеркальная антенна собирает излучение облучателя в узкий луч: коэффициент усиления растёт с диаметром зеркала и частотой.

Ширина луча примерно равна 70·λ/D градусов, а удвоение диаметра прибавляет около 6 дБ усиления. Узкий луч требует жёсткой опоры и точного наведения.

По таблице исполнений KADAMM ОБЛ-С: вносимое ослабление от 0,2 до 1,2 дБ; КСВН от 1,1 до 1,6; допустимая мощность от 100 до 1000 Вт (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Устройство и принцип работы

Состав: рупорный облучатель (часто гофрированный) с общим портом из круглого волновода, поляризатор для круговой поляризации, ортомодовый преобразователь, разделяющий две ортогональные поляризации, и фильтры или диплексер, отделяющие полосу передачи от полосы приёма. В двухдиапазонных системах добавляется частотное разделение диапазонов в общем облучателе. Моноимпульсные системы содержат возбудитель высших типов волн, сигнал которых образует разностный канал сопровождения.

Выходы — волноводные фланцы стандартных типоразмеров отдельно для приёма и для передачи; в исполнениях с переключаемой поляризацией поляризатор поворачивается или коммутируется.

Сигнал передатчика идёт через фильтр передачи и ортомодовый преобразователь в облучатель и излучается в нужной поляризации; принятый сигнал другой полосы проходит обратно и уходит к малошумящему усилителю, а фильтры не пускают мощность передатчика на его вход — это развязка Tx–Rx. В моноимпульсной системе при отклонении спутника от оси появляется сигнал разностного канала, по которому привод возвращает антенну на спутник; при точном наведении разностный сигнал минимален — глубина нуля нормируется.

Ключевые особенности

Диапазон 2,025 – 31 ГГцСерия KADAMM ОБЛ-С перекрывает диапазоны IEEE S, C, X, Ku, K.
14 моделей в серииРазличаются: частоты, мощн., потери, КСВН, режим.
Облучатель C и KuДвухдиапазонные облучатели C/Ku для одного зеркала, приёмопередающие и только на приём.
Моноимпульсный облучательСуммарный и разностный каналы для автосопровождения.
ПоляризацияЛинейная и круговая, с переключением — по модели.
Выходы приёма и передачиВолноводные или коаксиальные — интерфейсы в таблице.

Серия в цифрах

ПараметрПо серии
Моделей в серии14
Диапазон частот серии2,025 – 31 ГГц
Средняя мощность100–1000 Вт
Вносимые потери0,2–1,2 дБ
КСВН1,1–1,4
Режимприём и передача; только приём; приём и передача, моноимпульсное сопровождение; приём и передача, канал сопровождения
Поляризациядве линейные / две круговые (переключаемая); C: две линейные / две круговые (переключаемая); Ku: линейная; круговая (правая/левая); линейная (горизонтальная/вертикальная)
Поляризационная развязка18–35 дБ
Волноводный интерфейспо таблице исполнений (вариантов: 7)
Коэффициент эллиптичности0,5–1,5 дБ

Чем отличается от других исполнений

Облучатели зеркальных антенн (серия ОБЛ)Только облучатель, без разделения приёма и передачи.
Диплексеры облучателей (серия ДП-С)Отдельный узел разделения приёма и передачи для имеющегося облучателя.
Поляризационные селекторы (серия СП-С)Отдельный ортомодовый преобразователь приёма и передачи.
Зеркальные антенны Кассегрена (серии АПР-КС)Антенны в сборе, включая моноимпульсные.

Исполнения серии

АртикулЧастоты, ГГцМощн., ВтПотери, дБКСВНРежимПоляризацияРазв. поляр., дБВолноводный интерфейсЭллипт., дБ
KADAMM ОБЛ-С-C-К3,4-4,2 / 5,85-6,725 (приём / передача)10000,41,25приём и передачакруговая (правая/левая)30WR229 / WR1370,5
KADAMM ОБЛ-С-C-Л3,4-4,2 / 5,85-6,725 (приём / передача)10000,31,25приём и передачалинейная (горизонтальная/вертикальная)30WR229 / WR137—
KADAMM ОБЛ-С-C/Ku3,4-4,8 / 10,7-12,75 (C / Ku)—0,3 / 0,5 (C / Ku)1,35 (линейная), 1,30 (круговая)приём и передачадве линейные / две круговые (переключаемая)18 (круговая), 30 (линейная)WR229 / WR750,5
KADAMM ОБЛ-С-C/Ku-Пр3,4-4,8 / 10,7-12,75 (C / Ku)—0,3 / 0,5 (C / Ku)1,35 (линейная), 1,30 (круговая)только приёмC: две линейные / две круговые (переключаемая); Ku: линейная20 (круговая), 35 (линейная)WR229 / WR750,5 (C)
KADAMM ОБЛ-С-DBS-4,517,3-18,4 / 10,7-12,75 (передача / приём)—0,251,30приём и передача——WR62 (передача) / WR75 (приём)—
KADAMM ОБЛ-С-Ka-К17,7-21,2 / 27,5-31,0 (приём / передача)5000,71,25приём и передачакруговая (правая/левая)30WR42 / WR280,5
KADAMM ОБЛ-С-Ka-К-С17,7-21,2 / 27,5-31,0 (приём / передача)5001,21,35приём и передача, канал сопровождениякруговая (правая/левая)30WR42 / WR28 / WR420,5
KADAMM ОБЛ-С-Ka-Л17,7-21,2 / 27,5-31,0 (приём / передача)5000,71,25приём и передачалинейная (горизонтальная/вертикальная)35WR42 / WR28—
KADAMM ОБЛ-С-Ka-М29-31 / 19-21 (суммарный канал: передача / приём)—0,2 (проходной тракт)1,1 / 1,6 (проходной тракт / канал сопровождения)приём и передача, моноимпульсное сопровождение———1,3
KADAMM ОБЛ-С-Ku/Ka12,25-12,75 и 19,60-21,20 / 14,0-14,5 и 29,4-31,0 (приём / передача)5000,51,35приём и передачалинейная (горизонтальная/вертикальная)30WR75 / WR42 / WR281,5
KADAMM ОБЛ-С-S-Пр2,1-2,5——1,25только приёмкруговая (правая/левая)20—1,5
KADAMM ОБЛ-С-S/X7,8-8,4 и 2,2-2,3 / 2,025-2,11 (приём / передача)100—1,25приём и передачакруговая (правая/левая)20—0,8
KADAMM ОБЛ-С-X-К7,25-7,75 / 7,9-8,4 (приём / передача)1000—1,4приём и передачакруговая (правая/левая)25WR1120,75
KADAMM ОБЛ-С-X-Л7,25-7,75 / 7,9-8,4 (приём / передача)1000—1,4приём и передачалинейная (горизонтальная/вертикальная)35WR112—

Предельные значения: потери — не более; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.

Прочие параметры

Указаны у части моделей серии; у остальных параметр не нормируется.

ПараметрЗначение
Развязка C–Ku, дБ30 — KADAMM ОБЛ-С-C/Ku, KADAMM ОБЛ-С-C/Ku-Пр
Число портов2 — KADAMM ОБЛ-С-C/Ku, KADAMM ОБЛ-С-C/Ku-Пр
Разностный канал (сопровождение), ГГц19-21 — KADAMM ОБЛ-С-Ka-М
Глубина нуля разностного канала, дБ-40 — KADAMM ОБЛ-С-Ka-М
Зеркальная антеннаКассегрена, 4,5 м — KADAMM ОБЛ-С-DBS-4,5
Развязка Tx–Rx, дБ, не менее85 — KADAMM ОБЛ-С-C-К, KADAMM ОБЛ-С-C-Л, KADAMM ОБЛ-С-DBS-4,5, KADAMM ОБЛ-С-Ka-К, KADAMM ОБЛ-С-Ka-К-С, KADAMM ОБЛ-С-Ka-Л, KADAMM ОБЛ-С-Ku/Ka, KADAMM ОБЛ-С-X-К, KADAMM ОБЛ-С-X-Л; 15 — KADAMM ОБЛ-С-S/X
Мощность передачи, кВт1 (0,5 на порт передачи) — KADAMM ОБЛ-С-DBS-4,5
Интерфейс (порты приёма/передачи)N (розетка) — KADAMM ОБЛ-С-S-Пр; WR112 / N (розетка) — KADAMM ОБЛ-С-S/X
Общий порт (круглый волновод), ммØ57,8 — KADAMM ОБЛ-С-C-К, KADAMM ОБЛ-С-C-Л; Ø11,5 — KADAMM ОБЛ-С-Ka-К, KADAMM ОБЛ-С-Ka-К-С, KADAMM ОБЛ-С-Ka-Л; Ø54 — KADAMM ОБЛ-С-X-К, KADAMM ОБЛ-С-X-Л
Развязка между диапазонами, дБ30 — KADAMM ОБЛ-С-Ku/Ka; 20 — KADAMM ОБЛ-С-S/X
Канал сопровождения, ГГц18,3-20,2 — KADAMM ОБЛ-С-Ka-К-С

Как читать параметры

ПараметрЧто означает
Диапазон частот, ГГцПолосы приёма и передачи или двух диапазонов — порядок указан в скобках. В серии: 2,1–29 ГГц.
РежимТолько приём, приём и передача или с каналом сопровождения. В серии: приём и передача; только приём; приём и передача, моноимпульсное сопровождение; приём и передача, канал сопровождения.
ПоляризацияЛинейная или круговая; у переключаемых исполнений — обе. В серии: две линейные / две круговые (переключаемая); C: две линейные / две круговые (переключаемая); Ku: линейная; круговая (правая/левая); линейная (горизонтальная/вертикальная).
Вносимые потери, дБПотери в облучающей системе: на приёме прибавляются к шумовой температуре станции. В серии: 0,2–1,2 дБ.
КСВНСогласование выходов. В серии: 1,1–1,4.
Коэффициент эллиптичности, дБКачество круговой поляризации. В серии: 0,5–1,5 дБ.
Поляризационная развязка, дБРазвязка между ортогональными поляризациями: важна при повторном использовании частот. В серии: 18–35 дБ.
Средняя мощность, ВтДопустимая непрерывная мощность. В серии: 100–1000 Вт.
Волноводный интерфейсТипоразмеры волноводных выходов приёма и передачи. В серии: по таблице исполнений (вариантов: 7).

Как подобрать

ЧастотыРабочие частоты тракта должны лежать внутри полосы исполнения; диапазон серии — 2,025 – 31 ГГц.
ДиаметрПо требуемому усилению и допустимой ширине луча.
АртикулВ заявке указывают полный артикул строки таблицы исполнений.

Выбор внутри серии KADAMM ОБЛ-С: средняя мощность, Вт — от 1000 у KADAMM ОБЛ-С-C-К до 100 у KADAMM ОБЛ-С-S/X; вносимые потери, дБ — от 0,2 (проходной тракт) у KADAMM ОБЛ-С-Ka-М до 1,2 у KADAMM ОБЛ-С-Ka-К-С; КСВН — от 1,1 / 1,6 (проходной тракт / канал сопровождения) у KADAMM ОБЛ-С-Ka-М до 1,4 у KADAMM ОБЛ-С-X-Л.

  1. Диапазоны приёма и передачи — по спутнику и транспондеру.
  2. Поляризация: линейная или круговая, с переключением или фиксированная.
  3. Режим: только приём, приём и передача, автосопровождение.
  4. Мощность передатчика и развязка Tx–Rx — по передатчику и чувствительности приёмника.
  5. Зеркало и волноводные интерфейсы — по антенне и оборудованию станции.

Монтаж и эксплуатация

Облучающую систему устанавливают в фокус зеркала или на место облучателя схемы Кассегрена, совмещая фазовый центр с фокусом. Плоскость линейной поляризации выставляют по спутнику поворотом системы. Волноводные соединения герметизируют, при необходимости тракт поддувают сухим воздухом; мощность передатчика подают только при согласованной нагрузке на всех выходах.

Применение

Радиолокация, радиорелейная и спутниковая связь, радиомониторинг, протяжённые измерительные трассы.

Земные станции спутниковой связиПриём и передача в диапазонах C, Ku, Ka.
Приём телевидения и данныхСистемы только на приём, DBS.
Станции слеженияМоноимпульсное автосопровождение спутника.
Двухдиапазонные антенныРабота в двух диапазонах с одного зеркала.

Комплект поставки

Комплект поставки модели серии KADAMM ОБЛ-С: облучающая система, паспорт изделия.

Нормативная база и термины

✓
ГОСТ 18238-72 — линии передачи СВЧ: прямоугольный и коаксиальный волновод, термины
✓
ГОСТ 13317-89 — элементы соединения СВЧ-трактов, фланцы; КСВН
✓
IEC 60153 — полые металлические волноводы: типоразмеры (обозначения WR)

Вопросы и ответы

По строке таблицы исполнений — полным артикулом.

Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.

Мощный сигнал передатчика не должен попадать на вход чувствительного приёмника.

Одно зеркало обслуживает два диапазона — меньше антенн на станции.

Поворотом облучающей системы по углу поляризации спутника в точке установки.

Разностный сигнал, по которому привод удерживает антенну на спутнике.

Они добавляются к шуму системы и снижают отношение сигнал/шум.

Серия KADAMM ОБЛ-С перекрывает 2,025 – 31 ГГц: KADAMM ОБЛ-С-C/Ku — 3,4-4,8 / 10,7-12,75 (C / Ku); KADAMM ОБЛ-С-C/Ku-Пр — 3,4-4,8 / 10,7-12,75 (C / Ku); KADAMM ОБЛ-С-Ka-М — 29-31 / 19-21 (суммарный канал: передача / приём); KADAMM ОБЛ-С-DBS-4,5 — 17,3-18,4 / 10,7-12,75 (передача / приём); KADAMM ОБЛ-С-S-Пр — 2,1-2,5; KADAMM ОБЛ-С-X-К — 7,25-7,75 / 7,9-8,4 (приём / передача); KADAMM ОБЛ-С-X-Л — 7,25-7,75 / 7,9-8,4 (приём / передача); KADAMM ОБЛ-С-S/X — 7,8-8,4 и 2,2-2,3 / 2,025-2,11 (приём / передача); ещё 6 в таблице исполнений.

Двухдиапазонный облучатель C/Ku: он имеет отдельные выходы для каждой полосы.

КАДАММ — облучающие системы спутниковых антенн: запросить цену и сроки
Подберём модель под ваш тракт. Сроки поставки уточняйте у менеджера.

Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ОБЛ-С — по ГОСТ 23221-78, характеристики моделей KADAMM ОБЛ-С могут уточняться без уведомления.

Поставляем Облучающие системы спутниковых антенн KADAMM ОБЛ-С под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
