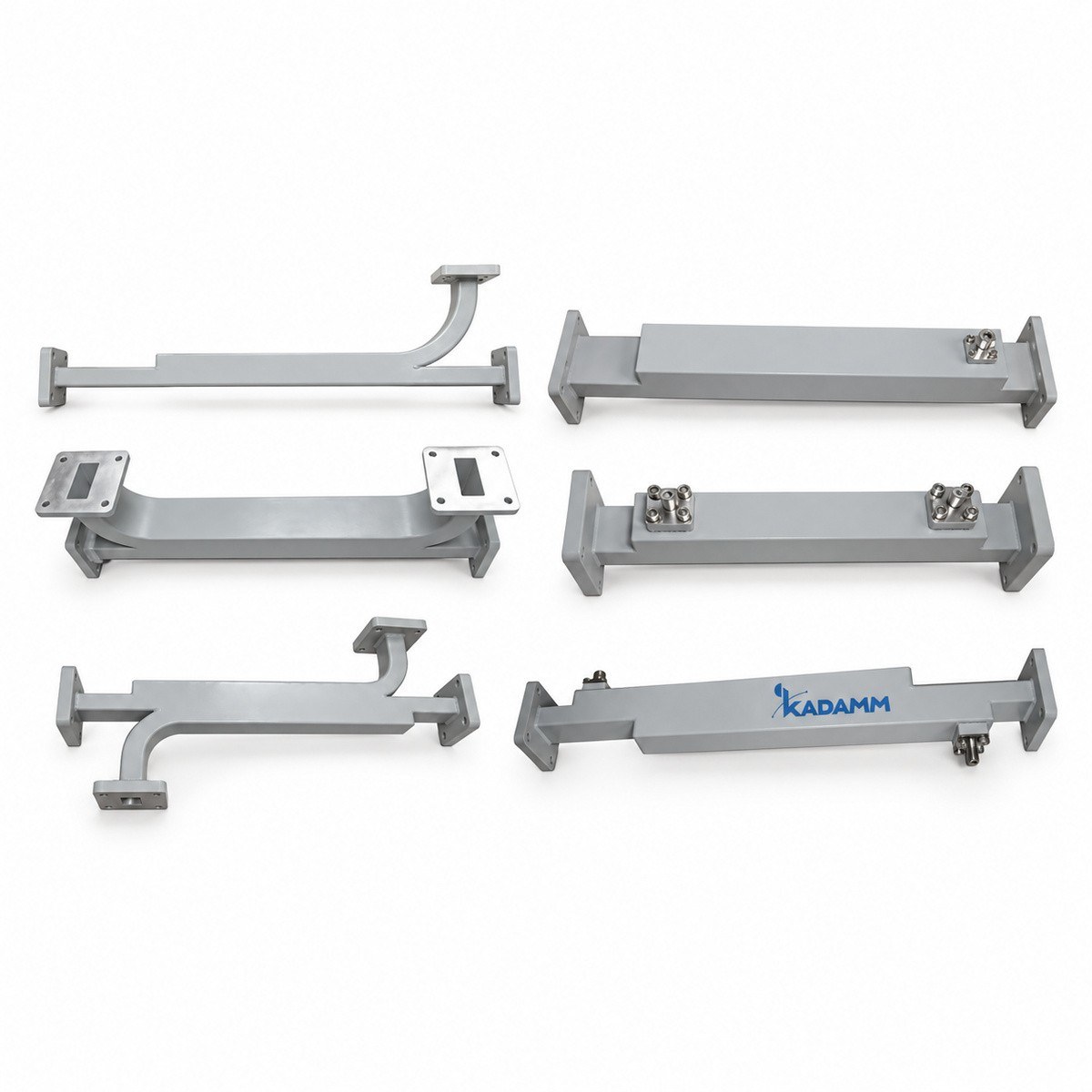

Волноводные направленные ответвители (по широкой стенке): 24 модели. Ответвление части мощности волноводного тракта для контроля и измерений.
Серия KADAMM ОВ-ШС — 24 модели в диапазоне 750 МГц – 112 ГГц. Модели различаются: частоты, волновод, фланец, материал, КСВН втор..
В серии KADAMM ОВ-ШС — 24 модели; типоразмер, диапазон, переходное ослабление, направленность, КСВН и выход ответвления — в таблице. Переходное ослабление из указанного диапазона задаётся при заказе.
| Артикул | Частоты, ГГц | Волновод | Фланец | Материал | КСВН втор. | Выход ответвления |
|---|---|---|---|---|---|---|
| KADAMM ОВ-WR10 | 73,8-112 | WR10 | FUGP | медь | 1,25 | Waveg |
| KADAMM ОВ-WR112 | 6,57-9,99 | WR112 | FBP | медь | 1,25 | N-F |
| KADAMM ОВ-WR12 | 60,5-91,9 | WR12 | FUGP | медь | 1,25 | Waveg |
| KADAMM ОВ-WR137 | 5,38-8,17 | WR137 | FDP | алюминий | 1,25 | N-F |
| KADAMM ОВ-WR15 | 49,8-75,8 | WR15 | FUGP | медь | 1,25 | Waveg |
| KADAMM ОВ-WR159 | 4,64-7,05 | WR159 | FDP | алюминий | 1,25 | N-F |
| KADAMM ОВ-WR187 | 3,94-5,99 | WR187 | FDP | алюминий | 1,25 | N-F |
| KADAMM ОВ-WR19 | 39,2-59,6 | WR19 | FUGP | медь | 1,25 | Waveg |
| KADAMM ОВ-WR22 | 32,9-50,1 | WR22 | FUGP | медь | 1,25 | Waveg |
| KADAMM ОВ-WR229 | 3,22-4,90 | WR229 | FDP | алюминий | 1,25 | N-F |
| KADAMM ОВ-WR28 | 26,5-40,0 | WR28 | FBP | медь | 1,5 | 2,92-F |
| KADAMM ОВ-WR284 | 2,60-3,95 | WR284 | FDP | алюминий | 1,25 | N-F |
| KADAMM ОВ-WR34 | 21,7-33,0 | WR34 | FBP | медь | 1,5 | 2,92-F |
| KADAMM ОВ-WR340 | 2,17-3,30 | WR340 | FDP | алюминий | 1,25 | N-F |
| KADAMM ОВ-WR42 | 17,6-26,7 | WR42 | FBP | медь | 1,5 | 2,92-F |
| KADAMM ОВ-WR430 | 1,72-2,61 | WR430 | FDP | алюминий | 1,25 | N-F |
| KADAMM ОВ-WR51 | 14,5-22,0 | WR51 | FBP | медь | 1,25 | SMA-F |
| KADAMM ОВ-WR510 | 1,45-2,20 | WR510 | FDP | алюминий | 1,25 | N-F |
| KADAMM ОВ-WR62 | 11,9-18,0 | WR62 | FBP | медь | 1,25 | SMA-F |
| KADAMM ОВ-WR650 | 1,13-1,73 | WR650 | FDP | алюминий | 1,25 | N-F |
| KADAMM ОВ-WR75 | 9,84-15,0 | WR75 | FBP | медь | 1,25 | N-F |
| KADAMM ОВ-WR770 | 0,96-1,46 | WR770 | FDP | алюминий | 1,25 | N-F |
| KADAMM ОВ-WR90 | 8,20-12,40 | WR90 | FBP | медь | 1,25 | N-F |
| KADAMM ОВ-WR975 | 0,75-1,15 | WR975 | FDP | алюминий | 1,25 | N-F |
Предельные значения: КСВН втор. — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| Переходное ослабление, дБ | 3-60 |
| Направленность, дБ, не менее | 30-40 |
| КСВН, не более | 1,1 |
Выбор внутри серии KADAMM ОВ-ШС: КСВН вторичного плеча — от 1,25 у KADAMM ОВ-WR975 до 1,5 у KADAMM ОВ-WR28.
Серия KADAMM ОВ-ШС (750 МГц – 112 ГГц; диапазоны IEEE L, S, C, X, Ku, K, Ka, V, W): контроль мощности передатчиков; измерительные стенды; радиолокация.
Комплект поставки модели серии KADAMM ОВ-ШС: направленный ответвитель, паспорт изделия.
Серия KADAMM ОВ-ШС перекрывает 750 МГц – 112 ГГц: KADAMM ОВ-WR975 — 0,75-1,15; KADAMM ОВ-WR770 — 0,96-1,46; KADAMM ОВ-WR650 — 1,13-1,73; KADAMM ОВ-WR510 — 1,45-2,20; KADAMM ОВ-WR430 — 1,72-2,61; KADAMM ОВ-WR340 — 2,17-3,30; KADAMM ОВ-WR284 — 2,60-3,95; KADAMM ОВ-WR229 — 3,22-4,90; ещё 16 в таблице исполнений.
У всех 24 модели серии KADAMM ОВ-ШС: Переходное ослабление, дБ — 3-60; Направленность, дБ — 30-40; КСВН — 1,1.
У KADAMM ОВ-ШС: диапазон 750 МГц – 112 ГГц, 24 модели, соединители по таблице исполнений. У KADAMM ОВ-Н: диапазон 840 МГц – 40 ГГц, 13 моделей, соединители N, SMA.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ОВ-ШС — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ОВ-ШС могут уточняться без уведомления.
Поставляем Волноводные направленные ответвители (по широкой стенке) KADAMM ОВ-ШС под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
