Разница в одном предложении
Делитель мощности раскладывает сигнал между выходами поровну, ответвитель — отбирает из тракта небольшую часть мощности и пропускает остальное дальше. Если нужно запитать четыре антенны от одного передатчика — это делитель. Если нужно подключить измеритель, не разрывая тракт, — это направленный ответвитель.
Ключевой параметр ответвителя — переходное ослабление (6, 10, 20, 30 дБ): на столько децибел сигнал в ответвлённом порту слабее, чем в основном тракте. У делителя вместо него деление: на два выхода — минус 3 дБ на каждом, на четыре — минус 6 дБ, на восемь — минус 9 дБ.
Делитель мощности: что смотреть
Число выходов определяет схему: в каталоге КАДАММ есть исполнения на 2, 3, 4, 5, 6, 8, 10, 12, 16, 18, 24 и 32 выхода. Дальше проверяют три вещи: перекрывает ли диапазон рабочую полосу, какую мощность модель держит в нужном режиме и какая развязка между выходами.
Развязка показывает, насколько выходы не влияют друг на друга: при рассогласованной нагрузке на одном выходе отражённая волна попадает на соседние. Для фазированных решёток и измерительных схем важен ещё разбаланс амплитуды и фазы — он нормируется в таблицах исполнений.
Делитель работает сумматором не всегда. В таблице исполнений мощность указана двумя значениями через косую черту: в режиме делителя и в режиме сумматора. Прочерк во втором означает, что модель в обратном включении не применяется.
Сколько выходов — такая серия
| Выходов | Серия КАДАММ | Моделей | Диапазон |
|---|---|---|---|

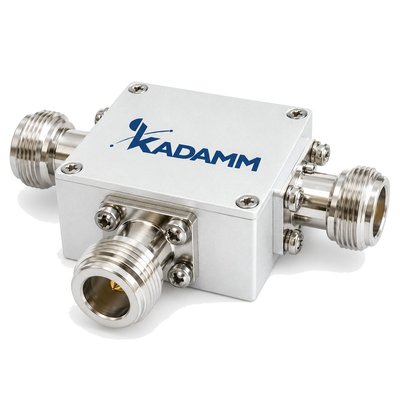

| 2 | KADAMM ДМС-2 | 265 | до 67 ГГц |

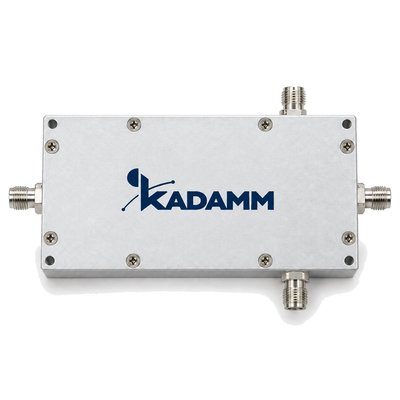

| 3 | KADAMM ДМС-3 | 84 | до 50 ГГц |

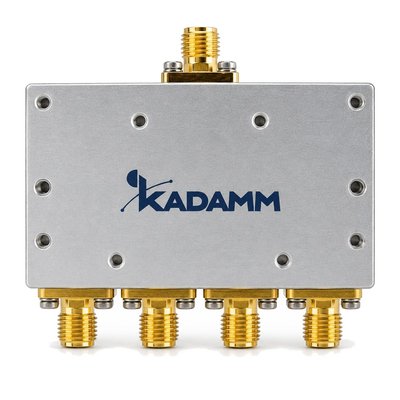

| 4 | KADAMM ДМС-4 | 200 | до 67 ГГц |
| 6 | KADAMM ДМС-6 | 43 | до 44 ГГц |
| 8 | KADAMM ДМС-8 | 128 | до 67 ГГц |
| 12 | KADAMM ДМС-12 | 22 | до 40 ГГц |
| 16 | KADAMM ДМС-16 | 53 | до 50 ГГц |
| 32 | KADAMM ДМС-32 | 9 | 400 МГц – 40 ГГц |
Направленный ответвитель: что смотреть
Кроме переходного ослабления у ответвителя нормируется направленность — способность различать падающую и отражённую волну. Чем она выше, тем точнее измеряется КСВН и мощность в тракте: при направленности 20 дБ отражённый сигнал даёт заметную ошибку, при 30–40 дБ измерение уже инженерного качества.
Однонаправленный ответвитель (KADAMM ОН) отбирает только падающую волну, двунаправленный (KADAMM ОНД двунаправленные) имеет два ответвлённых порта — падающей и отражённой волны, и позволяет мерить и прямую, и обратную мощность одним устройством.
Мосты: когда нужен не ответвитель
Квадратурный мост (KADAMM МС90) делит мощность пополам со сдвигом фаз 90° между выходами — на нём строят балансные усилители, фазовращатели и схемы сложения. Мост 180° (KADAMM МС180) даёт синфазный и противофазный выходы и применяется в смесительных и балансных схемах.
Таблица подбора
| Задача | Что брать | Серии КАДАММ |
|---|---|---|
| Запитать несколько антенн или трактов от одного источника | Делитель по числу выходов | KADAMM ДМС-2, KADAMM ДМС-4, KADAMM ДМС-8 |
| Сложить мощность нескольких усилителей | Делитель с указанной мощностью сумматора | KADAMM ДМС-2, KADAMM ДМС-4 |
| Подключить измеритель, не разрывая тракт | Однонаправленный ответвитель 10–30 дБ | KADAMM ОН |
| Мерить прямую и отражённую мощность | Двунаправленный ответвитель | KADAMM ОНД двунаправленные |
| Балансный усилитель, схема сложения со сдвигом фаз | Квадратурный мост 90° | KADAMM МС90 |
| Синфазный и противофазный сигналы | Мост 180° | KADAMM МС180 |
Серии КАДАММ
В разделе делители и сумматоры мощности — 834 моделей, в разделе направленные ответвители и мосты — 527 моделей. Полные таблицы исполнений — в карточках серий.
