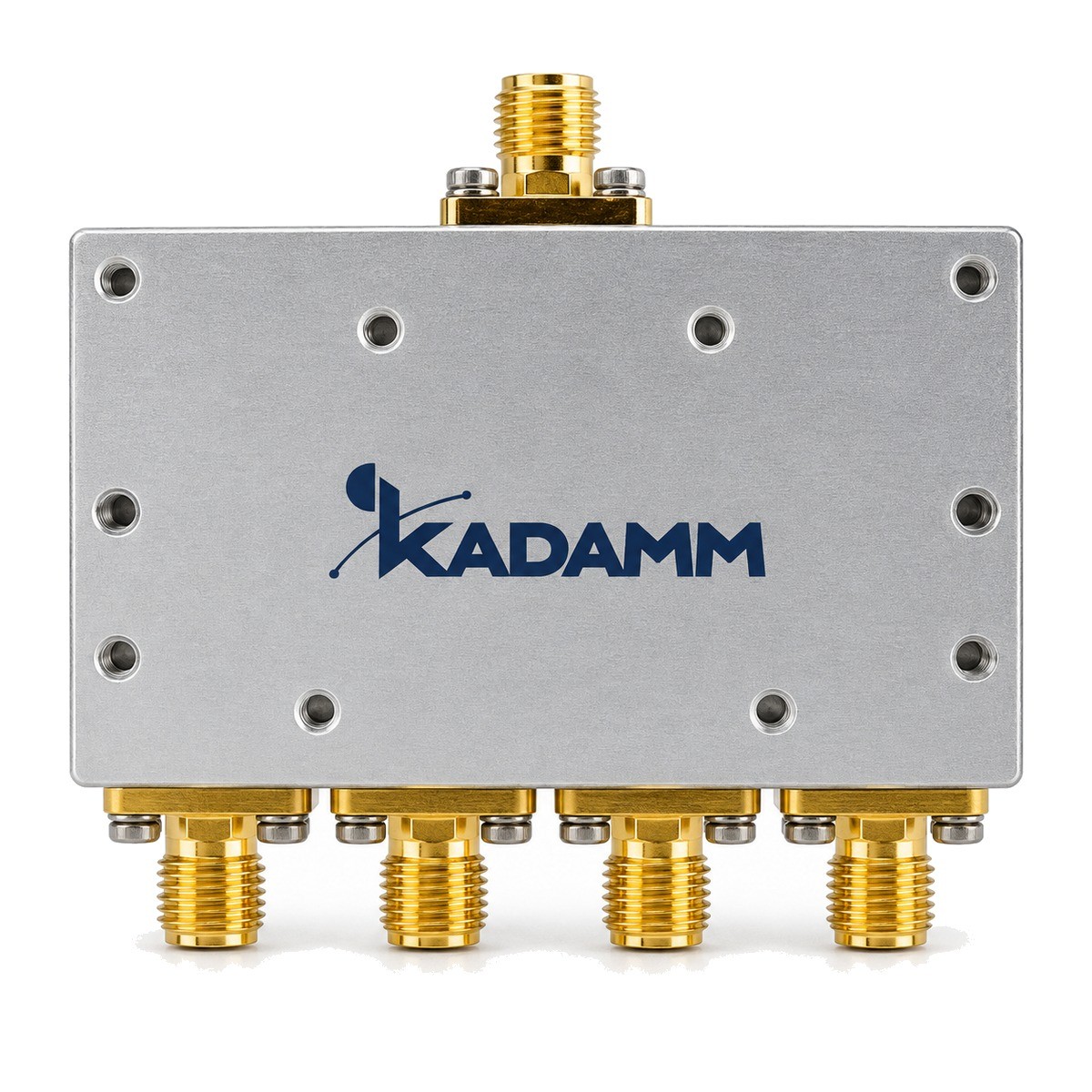

Делители мощности СВЧ на 4 выхода (сумматоры): 200 моделей в диапазоне до 67 ГГц, соединители SMA, N, 2,92 мм, BNC, 2,4 мм, 1,85 мм. Деление сигнала между выходами с равными амплитудой и фазой; часть моделей работает и сумматором.
Делитель мощности СВЧ распределяет входной сигнал между выходами с равными амплитудой и фазой. Часть моделей допускает обратное включение — сложение сигналов нескольких источников (режим сумматора); допустимая мощность в каждом режиме указана в таблице через косую черту, прочерк во втором значении означает, что модель в режиме сумматора не применяется.
В серии KADAMM ДМС-4 — 200 моделей с рабочим диапазоном до 67 ГГц. Для каждой модели приведены вносимые потери, развязка между выходами, КСВН, разбаланс амплитуды и фазы и габариты (без соединителей) — по ним подбирают модель под тракт.
| Артикул | Частоты, ГГц | Мощность дел. / сумм., Вт | Потери, дБ | Развязка, дБ | Разбаланс, ±дБ / ° | КСВН | Соединитель | Габариты, мм |
|---|---|---|---|---|---|---|---|---|
| KADAMM ДМС-4-0,5/50-1K-N | 0,0005–0,05 | 1K/- | 0,35 | 20 | — | 1,3 | N | 168×204×74 |
| KADAMM ДМС-4-0/1000-2-SMA | DC–1 | 2/- | 12,8 | 11,8 | 0,5/8 | 1,2 | SMA | 25,4×22,2×16 |
| KADAMM ДМС-4-0/10000-0,1-SMA | DC–10 | 0,1/- | 12±2 | - | — | 1,5 | SMA | 54×32×12 |
| KADAMM ДМС-4-0/10000-0,5-SMA | DC–10 | 0,5/- | 12±2,0 | - | 1/- | 1,5 | SMA | 54×32×12 |
| KADAMM ДМС-4-0/18000-0,5-SMA | DC–18 | 0,5/- | 12±2,8 | - | — | 1,8 | SMA | 31,95×31,75×19,05 |
| KADAMM ДМС-4-0/26500-1-SMA | DC–26,5 | 1/- | 15,6 | 9 | 0,8/- | 2,6 | SMA | 34×55×10 |
| KADAMM ДМС-4-0/3000-2-SMA | DC–3 | 2/- | 13 | 12 | 0,6/10 | 1,3 | SMA | 25,4×22,2×16 |
| KADAMM ДМС-4-0/4000-2-SMA | DC–4 | 2/- | 13,5 | 11 | 0,7/15 | 1,4 | SMA | 25,4×22,2×16 |
| KADAMM ДМС-4-0/40000-1-2,92 | DC–40 | 1/- | 15,6 | 8 | 0,8/- | 2,6 | 2,92 мм | 33,8×50,5×10 |
| KADAMM ДМС-4-0/6000-2-N | DC–6 | 2/- | 13 | 12 | 0,8/12 | 1,5 | N | 44×38,1×20 |
| KADAMM ДМС-4-0/6000-2-SMA | DC–6 | 2/- | 12±1,0 | 12 | 0,8/12 | 1,4 | SMA | 25,4×22,2×16 |
| KADAMM ДМС-4-0/8000-2-SMA | DC–8 | 2/- | 12±1,5 | 12 | 0,8/- | 1,5 | SMA | 25,4×22,2×16 |
| KADAMM ДМС-4-10/100-0,5-BNC | 0,01–0,1 | 0,5/0,375 | 1,5 | 18 | 0,6/4 | 1,3 | BNC | 108×40×22 |
| KADAMM ДМС-4-10/100-0,5-SMA | 0,01–0,1 | 0,5/0,375 | 1,2 | 18 | 0,4/4 | 1,4 | SMA | 108×40×12 |
| KADAMM ДМС-4-10/500-20-SMA | 0,01–0,5 | 20/- | 1,2 | 20 | 0,4/4 | 1,4 | SMA | 56×35×12,7 |
| KADAMM ДМС-4-10/500-K1-SMA | 0,01–0,5 | 100/- | 0,7 | 12 | 0,2/5 | 1,6 | SMA | 100×78×30 |
| KADAMM ДМС-4-100/1000-30-SMA | 0,1–1 | 30/2 | 1,8 | 18 | 0,3/4 | 1,25 | SMA | 120×118×10 |
| KADAMM ДМС-4-100/2000-30-SMA | 0,1–2 | 30/2 | 3,4 | 20 | 0,3/4 | 1,3 | SMA | 156×118×10 |
| KADAMM ДМС-4-100/3000-30-SMA | 0,1–3 | 30/2 | 5,6 | 18 | 0,3/4 | 1,3 | SMA | 226×90×12 |
| KADAMM ДМС-4-100/400-30-SMA | 0,1–0,4 | 30/2 | 1 | 20 | 0,3/3 | 1,25 | SMA | 120×128×10 |
| KADAMM ДМС-4-100/500-50-N | 0,1–0,5 | 50/3 | 1 | 20 | 0,2/3 | 1,25 | N | 252×126×22 |
| KADAMM ДМС-4-100/500-50-SMA | 0,1–0,5 | 50/3 | 0,8 | 20 | 0,2/3 | 1,25 | SMA | 252×126×14 |
| KADAMM ДМС-4-100/500-K3-N-2,92-1,0 | 0,1–0,5 | 300/100 | 0,8 | 20 | 0,2/3 | 1,25 | N | 270×224×24 |
| KADAMM ДМС-4-100/500-K3-N-20 | 0,1–0,5 | 300/20 | 0,8 | 20 | 0,2/3 | 1,25 | N | 270×224×22 |
| KADAMM ДМС-4-100/500-K5-7/16 | 0,1–0,5 | 500/100 | 0,6 | 20 | 0,2/2 | 1,3 | 7/16DIN | 284×228×35 |
| KADAMM ДМС-4-100/520-2K-7/16-N | 0,1–0,52 | 2K/2K | 0,6 | 15 | 0,3/5 | 1,35 | 7/16DIN&N | 150×120×45 |
| KADAMM ДМС-4-1000/18000-20-SMA | 1–18 | 20/1 | 3 | 16 | 0,5/6 | 1,55 | SMA | 99×71×10 |
| KADAMM ДМС-4-1000/2000-30-N | 1–2 | 30/2 | 0,8 | 20 | 0,3/3 | 1,3 | N | 97×44×20 |
| KADAMM ДМС-4-1000/2000-30-SMA | 1–2 | 30/2 | 0,6 | 25 | 0,3/3 | 1,3 | SMA | 64×52×12 |
| KADAMM ДМС-4-1000/2500-K1-N | 1–2,5 | 100/10 | 0,6 | 18 | 0,3/4 | 1,35 | N | 118×110×22 |
| KADAMM ДМС-4-1000/2500-K1-N-SMA | 1–2,5 | 100/10 | 0,6 | 18 | 0,3/4 | 1,35 | N&SMA | 118×110×22 |
| KADAMM ДМС-4-1000/26500-20-SMA | 1–26,5 | 20/1 | 3 | 16 | 0,5/6 | 1,5 | SMA | 110,5×74×10 |
| KADAMM ДМС-4-1000/3000-30-SMA | 1–3 | 30/2 | 0,9 | 24 | 0,2/3 | 1,25 | SMA | 56×43×10 |
| KADAMM ДМС-4-1000/4000-30-SMA | 1–4 | 30/2 | 0,8 | 20 | 0,3/3 | 1,3 | SMA | 56×43×10 |
| KADAMM ДМС-4-1000/40000-20-2,92 | 1–40 | 20/1 | 4,8 | 16 | 0,5/7 | 1,7 | 2,92 мм | 110,5×74×10 |
| KADAMM ДМС-4-1000/50000-20-2,4 | 1–50 | 20/2 | 5,9 | 16 | 0,7/9 | 1,7 | 2,4 мм | 108×56,5×12,7 |
| KADAMM ДМС-4-1000/6000-30-SMA | 1–6 | 30/2 | 1,2 | 20 | 0,3/4 | 1,3 | SMA | 60×55×12 |
| KADAMM ДМС-4-1000/8000-30-SMA | 1–8 | 30/2 | 1,5 | 20 | 0,4/5 | 1,4 | SMA | 70,5×56×10 |
| KADAMM ДМС-4-10000/26500-20-2,92 | 10–26,5 | 20/1 | 1,2 | 16 | 0,4/6 | 1,5 | 2,92 мм | 52×35×10 |
| KADAMM ДМС-4-10000/40000-20-2,92 | 10–40 | 20/1 | 1,5 | 16 | 0,4/6 | 1,5 | 2,92 мм | 52,3×38,1×10 |
| KADAMM ДМС-4-106/176-K1-N | 0,106–0,176 | 100/- | 0,3 | 20 | 0,1/1 | 1,25 | N | 215,9×177,8×20,32 |
| KADAMM ДМС-4-10700/12750-20-SMA | 10,7–12,75 | 20/1 | 1 | 18 | 0,4/5 | 1,4 | SMA | 54×48×10 |
| KADAMM ДМС-4-10900/12700-20-N | 10,9–12,7 | 20/1 | 1 | 18 | 0,4/5 | 1,4 | SMA&N | 97×49×20 |
| KADAMM ДМС-4-10900/12700-20-SMA | 10,9–12,7 | 20/1 | 1 | 18 | 0,4/5 | 1,4 | SMA&N | 60×50×10 |
| KADAMM ДМС-4-1100/1700-20-BNC | 1,1–1,7 | 30/2 | 0,5 | 20 | 0,3/3 | 1,2 | BNC | 102×72×20 |
| KADAMM ДМС-4-1100/1700-20-N | 1,1–1,7 | 30/2 | 0,5 | 20 | 0,3/3 | 1,2 | N | 102×72×20 |
| KADAMM ДМС-4-1100/1700-20-TNC | 1,1–1,7 | 30/2 | 0,5 | 20 | 0,3/3 | 1,2 | TNC | 102×72×20 |
| KADAMM ДМС-4-1100/2700-K1-SMA | 1,1–2,7 | 100/10 | 0,6 | 18 | 0,3/4 | 1,25 | SMA | 110×100×11 |
| KADAMM ДМС-4-118/138 | 0,118–0,138 | 500/200 | 0,5 | 25 | 0,2/2 | 1,2 | N | 278×175×20 |
| KADAMM ДМС-4-120/150-50-N | 0,12–0,15 | 50/3 | 0,5 | 20 | 0,2/3 | 1,2 | N | 168×162×20 |
| KADAMM ДМС-4-120/560-50-N | 0,12–0,56 | 50/3 | 1 | 20 | 0,2/3 | 1,2 | N | 202×142×20 |
| KADAMM ДМС-4-12000/15000-20-SMA | 12–15 | 20/1 | 1 | 18 | 0,3/4 | 1,4 | SMA | 54×50×10 |
| KADAMM ДМС-4-1300/2400-30-SMA | 1,3–2,4 | 30/2 | 0,9 | 22 | 0,1/1 | 1,2 | SMA | 50×48×20 |
| KADAMM ДМС-4-134/3700-30-N | 0,134–3,7 | 30/2 | 4,2 | 18 | 0,4/4 | 1,4 | N | 215×96×20 |
| KADAMM ДМС-4-136/174-K3-N | 0,136–0,174 | 300/25 | 0,4 | 20 | 0,2/2 | 1,2 | N | 255×208×22 |
| KADAMM ДМС-4-13750/14500-20-N | 13,75–14,5 | 20/1 | 1 | 18 | 0,4/5 | 1,4 | N | 97×49×20 |
| KADAMM ДМС-4-13750/14500-20-SMA | 13,75–14,5 | 20/1 | 1 | 18 | 0,4/5 | 1,4 | SMA | 60×50×10 |
| KADAMM ДМС-4-138/960-50-N | 0,138–0,96 | 50/3 | 1 | 18 | 0,2/3 | 1,25 | N | 172×132×20 |
| KADAMM ДМС-4-150/2500-30-SMA | 0,15–2,5 | 30/2 | 2,8 | 18 | 0,3/4 | 1,25 | SMA | 142×102×10 |
| KADAMM ДМС-4-150/960-50-N | 0,15–0,96 | 50/2 | 1,4 | 20 | 0,4/4 | 1,4 | N | 214×132×20 |
| KADAMM ДМС-4-15000/17000-20-SMA | 15–17 | 20/1 | 1,2 | 18 | 0,4/4 | 1,4 | SMA | 54×48×10 |
| KADAMM ДМС-4-18000/26500-20-2,92 | 18–26,5 | 20/1 | 1,6 | 16 | 0,4/6 | 1,6 | 2,92 мм | 52,3×38,1×10 |
| KADAMM ДМС-4-18000/40000-20-2,92 | 18–40 | 20/1 | 1,5 | 16 | 0,4/6 | 1,5 | 2,92 мм | 52,3×38,1×10 |
| KADAMM ДМС-4-18000/50000-20-2,4 | 18–50 | 20/1 | 2,5 | 15 | 0,6/10 | 1,8 | 2,4 мм | 52×24×10 |
| KADAMM ДМС-4-1900/5800-30-SMA | 1,9–5,8 | 30/2 | 0,5 | 20 | 0,3/4 | 1,25 | SMA | 56×50×12 |
| KADAMM ДМС-4-19000/33000-20-2,92 | 19–33 | 20/1 | 1,5 | 18 | 0,4/5 | 1,5 | 2,92 мм | 52×35×10 |
| KADAMM ДМС-4-20/500-K1-SMA | 0,02–0,5 | 100/100 | 1 | 15 | 0,3/5 | 1,6 | SMA | 100×100×26 |
| KADAMM ДМС-4-200/2000-30-SMA | 0,2–2 | 30/2 | 1,6 | 20 | 0,3/3 | 1,3 | SMA | 114×80×12 |
| KADAMM ДМС-4-200/250-30-SMA | 0,2–0,25 | 30/2 | 0,5 | 20 | 0,3/3 | 1,2 | SMA | 118×112×14 |
| KADAMM ДМС-4-200/4000-30-SMA | 0,2–4 | 30/2 | 3 | 20 | 0,3/4 | 1,35 | SMA | 130×72×10 |
| KADAMM ДМС-4-200/500-K3-N | 0,2–0,5 | 300/30 | 0,5 | 20 | 0,3/3 | 1,2 | N | 255×150×20 |
| KADAMM ДМС-4-200/6000-20-SMA | 0,2–6 | 20/1 | 4 | 20 | 0,3/4 | 1,45 | SMA | 140×90×10 |
| KADAMM ДМС-4-2000/12000-20-SMA | 2–12 | 20/1 | 1,6 | 17 | 0,4/5 | 1,5 | SMA | 69×60×10 |
| KADAMM ДМС-4-2000/18000-20-N | 2–18 | 20/1 | 2,2 | 17 | 0,4/6 | 1,6 | N | 102×60×20 |
| KADAMM ДМС-4-2000/18000-20-SMA | 2–18 | 20/1 | 2 | 17 | 0,4/6 | 1,5 | SMA | 69×60×10 |
| KADAMM ДМС-4-2000/2400-30-N | 2–2,4 | 30/2 | 0,5 | 20 | 0,3/3 | 1,25 | N | 97×40×20 |
| KADAMM ДМС-4-2000/26500-20-SMA | 2–26,5 | 20/1 | 2,6 | 16 | 0,5/6 | 1,7 | SMA | 73×59×10 |
| KADAMM ДМС-4-2000/4000-30-N | 2–4 | 30/2 | 0,8 | 20 | 0,3/3 | 1,25 | N | 97×49×20 |
| KADAMM ДМС-4-2000/4000-30-SMA | 2–4 | 30/2 | 0,6 | 20 | 0,3/3 | 1,25 | SMA | 56×50×10 |
| KADAMM ДМС-4-2000/40000-20-2,92 | 2–40 | 20/1 | 3 | 15 | 0,5/10 | 2,1 | 2,92 мм | 52×46×10 |
| KADAMM ДМС-4-2000/50000-20-2,4 | 2–50 | 20/1 | 4,8 | 16 | 0,6/10 | 1,7 | 2,4 мм | 79,2×51,6×12,7 |
| KADAMM ДМС-4-2000/6000-30-N | 2–6 | 30/2 | 1 | 20 | 0,3/4 | 1,25 | N | 97×49×20 |
| KADAMM ДМС-4-2000/6000-30-SMA | 2–6 | 30/2 | 0,6 | 22 | 0,3/4 | 1,25 | SMA | 56×50×12 |
| KADAMM ДМС-4-2000/6000-50-SMA | 2–6 | 50/2,5 | 1,5 | 18 | 0,3/4 | 1,35 | SMA | 94×60×10 |
| KADAMM ДМС-4-2000/8000-30-N | 2–8 | 30/2 | 0,9 | 20 | 0,3/1 | 1,4 | N | 43×35×14 |
| KADAMM ДМС-4-2000/8000-30-SMA | 2–8 | 30/2 | 0,9 | 20 | 0,3/1 | 1,4 | SMA | 58×50×12 |
| KADAMM ДМС-4-2000/9000-30-SMA | 2–9 | 30/2 | 1,8 | 18 | 0,3/4 | 1,4 | SMA | 56×56×10 |
| KADAMM ДМС-4-225/400-K1-N | 0,225–0,4 | 100/- | 0,35 | 20 | 0,1/1 | 1,25 | N | 172,72×132,08×20,32 |
| KADAMM ДМС-4-240/270-K2-SMA | 0,24–0,27 | 200/200 | 0,5 | 20 | 0,2/5 | 1,35 | SMA | 100×100×26 |
| KADAMM ДМС-4-2400/5900-50-N | 2,4–5,9 | 50/3 | 0,6 | 18 | 0,2/3 | 1,3 | N | 110×70×22 |
| KADAMM ДМС-4-2400/5900-K1-N | 2,4–5,9 | 100/10 | 1 | 18 | 0,3/4 | 1,25 | N | 108×110×22 |
| KADAMM ДМС-4-2400/6000-K1-N | 2,4–6 | 100/10 | 1,2 | 18 | 0,3/4 | 1,3 | N | 110×108×22 |
| KADAMM ДМС-4-2400/6000-K1-N-SMA | 2,4–6 | 100/10 | 1,2 | 18 | 0,3/4 | 1,3 | N&SMA | 110×108×22 |
| KADAMM ДМС-4-24000/30000-20-2,92 | 24–30 | 20/1 | 1 | 16 | 0,4/6 | 1,5 | 2,92 мм | 52,3×38,1×10 |
| KADAMM ДМС-4-24000/40000-20-2,92 | 24–40 | 20/1 | 1,6 | 16 | 0,4/8 | 1,8 | 2,92 мм | 52×35×10 |
| KADAMM ДМС-4-245/255-K1-SMA | 0,245–0,255 | 100/1 | 0,5 | 25 | 0,2/3 | 1,25 | SMA | 88×53×10 |
| KADAMM ДМС-4-24500/25500-1-2,92 | 24,5–25,5 | 1/- | 1,5 | 20 | 0,7/10 | 1,5 | 2,92 мм | 70×35×10 |
| KADAMM ДМС-4-250/6000-30-SMA | 0,25–6 | 30/2 | 3,5 | 18 | 0,3/4 | 1,3 | SMA | 127×86×12 |
| KADAMM ДМС-4-2500/4000-K2-N | 2,5–4 | 200/20 | 1 | 18 | 0,3/4 | 1,35 | N | 108×102×22 |
| KADAMM ДМС-4-25000/50000-20-1,85 | 25–50 | 20/1 | 2 | 15 | 0,6/10 | 1,8 | 1,85 мм | 52×24×10 |
| KADAMM ДМС-4-2600/3500-K15-N | 2,6–3,5 | 150/10 | 0,5 | 18 | 0,2/3 | 1,25 | N | 115×104×22 |
| KADAMM ДМС-4-26000/31000-20-2,92 | 26–31 | 20/1 | 1,4 | 16 | 0,4/6 | 1,5 | 2,92 мм | 52×35×10 |
| KADAMM ДМС-4-3/30-2K-N | 0,003–0,03 | 2K/2K | 0,35 | 20 | — | 1,25 | N | 168×204×74 |
| KADAMM ДМС-4-300/1000-K3-N | 0,3–1 | 300/30 | 0,4 | 18 | 0,3/3 | 1,25 | N | 230×124×20 |
| KADAMM ДМС-4-300/18000-30-SMA | 0,3–18 | 30/5 | 5,9 | 18 | 0,4/5 | 1,5 | SMA | 254×56,5×12,7 |
| KADAMM ДМС-4-300/26500-30-SMA | 0,3–26,5 | 30/2 | 8,3 | 18 | 0,5/6 | 1,6 | SMA | 254×56,5×12,7 |
| KADAMM ДМС-4-300/3000-30-SMA | 0,3–3 | 30/2 | 1,2 | 20 | 0,3/4 | 1,3 | SMA | 93×85×12 |
| KADAMM ДМС-4-300/6000-30-SMA | 0,3–6 | 30/2 | 2,5 | 20 | 0,3/4 | 1,35 | SMA | 108×92×12 |
| KADAMM ДМС-4-3000/5000-K1-N | 3–5 | 100/10 | 0,8 | 18 | 0,3/4 | 1,25 | N | 110×108×22 |
| KADAMM ДМС-4-3400/3800-30-N | 3,4–3,8 | 30/2 | 0,5 | 18 | 0,2/3 | 1,25 | N | 110×63×20 |
| KADAMM ДМС-4-3400/3800-K1-N | 3,4–3,8 | 100/10 | 0,6 | 20 | 0,2/3 | 1,25 | N | 110×102×20 |
| KADAMM ДМС-4-3400/4800-30-SMA-N | 3,4–4,8 | 30/2 | 0,8 | 25 | 0,3/3 | 1,25 | SMA&N | 105×50×20 |
| KADAMM ДМС-4-34000/36000-20-2,92 | 34–36 | 20/1 | 1,4 | 16 | 0,4/5 | 1,5 | 2,92 мм | 52,3×38,1×10 |
| KADAMM ДМС-4-350/3800-30-N | 0,35–3,8 | 30/2 | 1,8 | 18 | 0,3/4 | 1,3 | N | 102×91×20 |
| KADAMM ДМС-4-350/3800-30-SMA | 0,35–3,8 | 30/2 | 1,6 | 18 | 0,3/4 | 1,3 | SMA | 102×68×12 |
| KADAMM ДМС-4-350/800-50-N | 0,35–0,8 | 50/10 | 0,5 | 18 | 0,3/3 | 1,25 | N | 106×104×20 |
| KADAMM ДМС-4-350/830-K15-BNC | 0,35–0,83 | 150/15 | 0,8 | 20 | 0,3/3 | 1,3 | BNC | 202×116×20 |
| KADAMM ДМС-4-380/460-K1-7/16 | 0,38–0,46 | 100/- | 0,5 | 20 | 0,3/3 | 1,25 | 7/16DIN | 150×118×30 |
| KADAMM ДМС-4-380/470-K3-N | 0,38–0,47 | 300/25 | 0,4 | 20 | 0,2/2 | 1,2 | N | 184×148×22 |
| KADAMM ДМС-4-380/8000-30-SMA | 0,38–8 | 30/2 | 2,6 | 18 | 0,3/4 | 1,35 | SMA | 130×58×10 |
| KADAMM ДМС-4-4/30-20000-N-IF70 | 0,004–0,03 | 20K/20K | 0,5 | 20 | — | 1,4 | N, IF70 | 692×609×266 |
| KADAMM ДМС-4-4/30-3K-N | 0,004–0,03 | 3K/3K | 0,35 | 20 | — | 1,25 | N | 200×185×165 |
| KADAMM ДМС-4-40/900-0,5-N | 0,04–0,9 | 0,5/0,375 | 1,8 | 18 | 0,8/4 | 1,4 | N | 108×40×22 |
| KADAMM ДМС-4-400/1000-30-N | 0,4–1 | 30/2 | 0,5 | 20 | 0,3/3 | 1,25 | N | 114×110×22 |
| KADAMM ДМС-4-400/1000-K1-N | 0,4–1 | 100/10 | 0,5 | 20 | 0,3/3 | 1,25 | N | 150×110×22 |
| KADAMM ДМС-4-400/1000-K2-N | 0,4–1 | 200/20 | 0,6 | 18 | 0,3/3 | 1,3 | N | 160×125×22 |
| KADAMM ДМС-4-400/2000-30-SMA | 0,4–2 | 30/2 | 1 | 20 | 0,3/3 | 1,2 | SMA | 87×72×12 |
| KADAMM ДМС-4-400/4000-30-SMA | 0,4–4 | 30/2 | 1,6 | 20 | 0,3/4 | 1,3 | SMA | 88×70×12 |
| KADAMM ДМС-4-400/470-30-SMA | 0,4–0,47 | 30/2 | 0,5 | 20 | 0,3/3 | 1,25 | SMA | 114×110×14 |
| KADAMM ДМС-4-400/500-10-SMA | 0,4–0,5 | 10/- | 0,7 | 20 | 0,4/7 | 1,3 | SMA | 94×65×11 |
| KADAMM ДМС-4-400/6000-30-N | 0,4–6 | 30/2 | 2 | 18 | 0,3/4 | 1,3 | N | 100×82×20 |
| KADAMM ДМС-4-400/6000-30-SMA | 0,4–6 | 30/2 | 1,6 | 20 | 0,1/3 | 1,3 | SMA | 104×62×12 |
| KADAMM ДМС-4-400/6000-35-SMA | 0,4–6 | 35/2,5 | 2,2 | 20 | 0,3/4 | 1,3 | SMA | 208×64×12 |
| KADAMM ДМС-4-400/8000-30-N | 0,4–8 | 30/2 | 3,6 | 18 | 0,3/4 | 1,4 | N | 132×86×20 |
| KADAMM ДМС-4-400/8000-30-SMA | 0,4–8 | 30/2 | 2,5 | 20 | 0,3/4 | 1,4 | SMA | 132×64×12 |
| KADAMM ДМС-4-4000/12000-20-SMA | 4–12 | 20/1 | 1,2 | 18 | 0,2/4 | 1,4 | SMA | 60×54×10 |
| KADAMM ДМС-4-4000/18000-20-SMA | 4–18 | 20/1 | 2 | 17 | 0,4/6 | 1,5 | SMA | 60×69×10 |
| KADAMM ДМС-4-4000/8000-30-SMA | 4–8 | 30/2 | 0,6 | 20 | 0,3/3 | 1,3 | SMA | 55×36×10 |
| KADAMM ДМС-4-40000/67000-12-1,85 | 40–67 | 12/1 | 3,8 | 16 | 0,8/10 | 1,9 | 1,85 мм | 51,7×25,4×12,7 |
| KADAMM ДМС-4-450/6000-30-SMA | 0,45–6 | 30/2 | 2,4 | 20 | 0,2/4 | 1,3 | SMA | 112×64×12 |
| KADAMM ДМС-4-5/1000-1-N | 0,005–1 | 1/0,5 | 2 | 16 | 0,2/1 | 1,5 | N | 90×40×20 |
| KADAMM ДМС-4-5/1000-1-SMA | 0,005–1 | 1/0,5 | 2 | 16 | 0,2/1 | 1,4 | SMA | 54×40×12 |
| KADAMM ДМС-4-5/30-50000-IF70-IF110 | 0,005–0,03 | 50K/50K | 0,5 | 20 | — | 1,45 | IF70, IF110F | 785×780×400 |
| KADAMM ДМС-4-500/1000-30-N | 0,5–1 | 30/2 | 0,8 | 22 | 0,3/3 | 1,3 | N | 97×44×20 |
| KADAMM ДМС-4-500/1000-30-SMA | 0,5–1 | 30/2 | 0,6 | 20 | 0,3/3 | 1,3 | SMA | 65×63×12 |
| KADAMM ДМС-4-500/18000-30-SMA | 0,5–18 | 30/1 | 2,5 | 15 | 0,8/8 | 2 | SMA | 163×68×10 |
| KADAMM ДМС-4-500/2000-30-SMA | 0,5–2 | 30/2 | 1 | 20 | 0,3/4 | 1,25 | SMA | 68×64×12 |
| KADAMM ДМС-4-500/26500-20-SMA | 0,5–26,5 | 20/1 | 5,2 | 16 | 0,4/6 | 1,6 | SMA | 158×56,5×12,7 |
| KADAMM ДМС-4-500/3000-30-SMA | 0,5–3 | 30/2 | 1 | 20 | 0,3/4 | 1,2 | SMA | 82×65×12 |
| KADAMM ДМС-4-500/4000-K1-N | 0,5–4 | 100/10 | 2 | 18 | 0,3/4 | 1,4 | N | 182×98×20 |
| KADAMM ДМС-4-500/4000-K1-SMA | 0,5–4 | 100/5 | 3,8 | 18 | 0,3/4 | 1,4 | SMA | 200×86×16 |
| KADAMM ДМС-4-500/40000-20-2,92 | 0,5–40 | 20/- | 7,5 | 15 | 0,5/7 | 1,7 | 2,92 мм | 158,5×56,5×12,7 |
| KADAMM ДМС-4-500/6000-30-N | 0,5–6 | 30/2 | 2 | 20 | 0,1/2 | 1,3 | N | 100×92×20 |
| KADAMM ДМС-4-500/6000-30-SMA | 0,5–6 | 30/2 | 1,8 | 20 | 0,1/2 | 1,3 | SMA | 100×62×12 |
| KADAMM ДМС-4-5400/6800-20-SMA | 5,4–6,8 | 20/1 | 0,6 | 20 | 0,4/4 | 1,3 | SMA | 35×52×10 |
| KADAMM ДМС-4-5500/6000-30-SMA(в) | 5,5–6 | 30/2 | 0,6 | 20 | 0,3/4 | 1,3 | SMA | 56×43×10 |
| KADAMM ДМС-4-555/3400-30-N | 0,555–3,4 | 30/2 | 1,2 | 18 | 0,3/4 | 1,25 | N | 112×110×20 |
| KADAMM ДМС-4-600/2000-30-SMA | 0,6–2 | 30/2 | 0,8 | 20 | 0,3/3 | 1,25 | SMA | 72×62×12 |
| KADAMM ДМС-4-600/3000-50-SMA | 0,6–3 | 50/3 | 1 | 18 | 0,3/4 | 1,3 | SMA | 108×85×12 |
| KADAMM ДМС-4-600/3600-K1-SMA | 0,6–3,6 | 100/5 | 2 | 10 | 0,3/4 | 1,3 | SMA | 128×85×12 |
| KADAMM ДМС-4-600/8000-30-SMA | 0,6–8 | 30/2 | 2,2 | 20 | 0,3/4 | 1,3 | SMA | 110×58×10 |
| KADAMM ДМС-4-6000/11000-20-SMA | 6–11 | 20/1 | 1 | 18 | 0,3/4 | 1,3 | SMA | 60×58×10 |
| KADAMM ДМС-4-6000/18000-20-SMA | 6–18 | 20/1 | 1,2 | 18 | 0,3/6 | 1,5 | SMA | 50,5×45×10 |
| KADAMM ДМС-4-6000/18000-50-SMA(в)-SMA | 6–18 | 50/- | 1,5 | 18 | 0,4/5 | 1,6 | SMA | 85×45×10 |
| KADAMM ДМС-4-6000/18000-K1-SMA | 6–18 | 100/- | 1,5 | 15 | 0,4/5 | 1,6 | SMA | 85×50×10 |
| KADAMM ДМС-4-6000/26500-30-SMA | 6–26,5 | 30/2 | 1,9 | 18 | 0,4/4 | 1,6 | SMA | 51,7×38,1×12,7 |
| KADAMM ДМС-4-6000/40000-20-2,92 | 6–40 | 20/1 | 3 | 16 | 0,5/6 | 1,6 | 2,92 мм | 50×46×10 |
| KADAMM ДМС-4-6000/50000-20-2,4 | 6–50 | 20/1 | 3,4 | 18 | 0,6/7 | 1,7 | 2,4 мм | 51,7×38,1×12,7 |
| KADAMM ДМС-4-6900/7400-30-SMA | 6,9–7,4 | 30/2 | 0,5 | 20 | 0,3/3 | 1,25 | SMA | 60×36×10 |
| KADAMM ДМС-4-698/2700-50-N | 0,698–2,7 | 50/3 | 0,8 | 18 | 0,3/4 | 1,3 | N | 123×106×20 |
| KADAMM ДМС-4-698/4000-50-4.3-10 | 0,698–4 | 50/3 | 1,5 | 20 | 0,3/4 | 1,3 | — | 178×128×30 |
| KADAMM ДМС-4-698/4000-50-N | 0,698–4 | 50/3 | 2 | 20 | 0,3/4 | 1,25 | N | 134×96×20 |
| KADAMM ДМС-4-70/2000-30-BNC | 0,07–2 | 30/2 | 5,8 | 18 | 0,4/4 | 1,3 | BNC | 208×178×18 |
| KADAMM ДМС-4-700/1100-30-SMA | 0,7–1,1 | 30/2 | 0,4 | 22 | 0,3/3 | 1,2 | SMA | 66×66×12 |
| KADAMM ДМС-4-700/2000-30-N | 0,7–2 | 30/2 | 0,6 | 20 | 0,3/3 | 1,2 | N | 100×45×20 |
| KADAMM ДМС-4-700/2700-30-SMA | 0,7–2,7 | 30/2 | 0,8 | 20 | 0,1/1 | 1,3 | SMA | 60×58×12 |
| KADAMM ДМС-4-700/3000-30-SMA | 0,7–3 | 30/2 | 0,8 | 20 | 0,3/4 | 1,2 | SMA | 72×60×12 |
| KADAMM ДМС-4-700/4000-30-N | 0,7–4 | 30/2 | 1 | 20 | 0,4/4 | 1,3 | N | 98×74×20 |
| KADAMM ДМС-4-700/4000-30-SMA | 0,7–4 | 30/2 | 1 | 20 | 0,3/3 | 1,3 | SMA | 66×66×12 |
| KADAMM ДМС-4-700/4700-30-N | 0,7–4,7 | 30/2 | 1,6 | 20 | 0,3/4 | 1,3 | N | 100×92×20 |
| KADAMM ДМС-4-700/5000-30-N | 0,7–5 | 30/2 | 2 | 18 | 0,3/5 | 1,4 | N | 130×130×22 |
| KADAMM ДМС-4-7000/8500-30-SMA | 7–8,5 | 30/2 | 0,6 | 20 | 0,3/3 | 1,3 | SMA | 60×36×10 |
| KADAMM ДМС-4-7000/9000-30-SMA | 7–9 | 30/2 | 0,6 | 18 | 0,2/3 | 1,3 | SMA | 60×36×10 |
| KADAMM ДМС-4-7000/9000-K2-SMA | 7–9 | 200/200 | 0,8 | 17 | 0,5/5 | 1,4 | SMA | 114×45×10 |
| KADAMM ДМС-4-750/1710-30-SMA | 0,75–1,71 | 30/2 | 0,4 | 20 | 0,3/3 | 1,2 | SMA | 64×52×12 |
| KADAMM ДМС-4-80/1000-K5-N | 0,08–1 | 500/- | 0,9 | 12 | 0,2/5 | 1,35 | N | 110×125×35 |
| KADAMM ДМС-4-80/1000-K75-N | 0,08–1 | 750/750 | 0,6 | 15 | 0,3/5 | 1,35 | N | 120×120×40 |
| KADAMM ДМС-4-80/500-30-SMA | 0,08–0,5 | 30/2 | 11,5 | 20 | 0,2/3 | 1,25 | SMA | 170×110×12 |
| KADAMM ДМС-4-800/2500-30-SMA | 0,8–2,5 | 30/2 | 0,5 | 20 | 0,2/0,5 | 1,3 | SMA | 58×50×12 |
| KADAMM ДМС-4-800/2700-30-SMA | 0,8–2,7 | 30/2 | 0,6 | 20 | 0,3/4 | 1,25 | SMA | 64×52×12 |
| KADAMM ДМС-4-800/3100-K6-N | 0,8–3,1 | 600/- | 0,65 | - | 0,3/5 | 1,3 | N | 127×110,5×20 |
| KADAMM ДМС-4-800/4200-K2-N | 0,8–4,2 | 200/5 | 1,8 | 18 | 0,4/4 | 1,4 | N | 152×108×20 |
| KADAMM ДМС-4-800/5000-20-SMA | 0,8–5 | 20/1 | 1 | 18 | 0,15/2 | 1,3 | SMA | 120×72×12 |
| KADAMM ДМС-4-8000/12000-20-SMA | 8–12 | 20/1 | 1 | 18 | 0,4/5 | 1,4 | SMA | 60×54×10 |
| KADAMM ДМС-4-8000/30000-20-2,92 | 8–30 | 20/1 | 1,6 | 16 | 0,4/4 | 1,5 | 2,92 мм | 52×35×10 |
| KADAMM ДМС-4-850/2150-30-N | 0,85–2,15 | 30/2 | 0,6 | 22 | 0,3/3 | 1,2 | N | 56×34×12 |
| KADAMM ДМС-4-950/2150-30-N | 0,95–2,15 | 30/2 | 0,6 | 25 | 0,6/1 | 1,25 | N | 100×50×20 |
| KADAMM ДМС-4-950/2150-30-N-DC | 0,95–2,15 | 30/2 | 0,6 | 20 | 0,3/3 | 1,2 | N | 102×72×20 |
| KADAMM ДМС-4-950/2150-30-SMA | 0,95–2,15 | 30/2 | 0,6 | 25 | 0,6/1 | 1,25 | SMA | 64×56×12 |
| KADAMM ДМС-4-950/2150-30-SMA-DC | 0,95–2,15 | 30/2 | 0,6 | 20 | 0,3/3 | 1,2 | SMA | 102×72×15 |
Предельные значения: потери — не более; развязка — не менее; разбаланс — не более; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Выберите модель, диапазон которой целиком перекрывает рабочий диапазон системы, затем проверьте допустимую мощность в нужном режиме (делитель или сумматор), развязку между выходами и тип соединителей. Если модель нужна для сложения сигналов, берите исполнение с указанной мощностью в режиме сумматора.
Только модели, у которых в столбце мощности указано второе значение (режим сумматора). Прочерк означает, что в режиме сумматора модель не применяется.
Нагрузите его согласованной нагрузкой 50 Ом: открытый выход ухудшает развязку и КСВН.
Нет, габариты в таблице приведены без соединителей.
Производитель — КАДАММ (KADAMM). Термины параметров — по ГОСТ 23221-78 и ГОСТ 20265-83. Характеристики могут быть изменены без уведомления.
Промышленное оборудование Делители мощности СВЧ на 4 выхода (сумматоры) KADAMM ДМС-4 от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
Файлы для скачивания:
KADAMM ДМС-4 — техническое описание (PDF)
Фильтр по теме
Оба устройства делят сигнал, но решают разные задачи: делитель раскладывает мощность между выходами поровну, ответвитель отбирает небольшую долю для измерения и пропускает основной сигнал дальше. Разбираем, по каким…
Наши специалисты проконсультируют вас и подберут решение под задачу
Связаться
Корзина
Узнать о доставке
Запросить КП
Пригласить в тендер
Поделиться
Скопировать ссылку
Распечатать страницу
