Делители мощности СВЧ на 3 выхода (сумматоры) KADAMM ДМС-3 Делители мощности СВЧ на 3 выхода (сумматоры) KADAMM ДМС-3

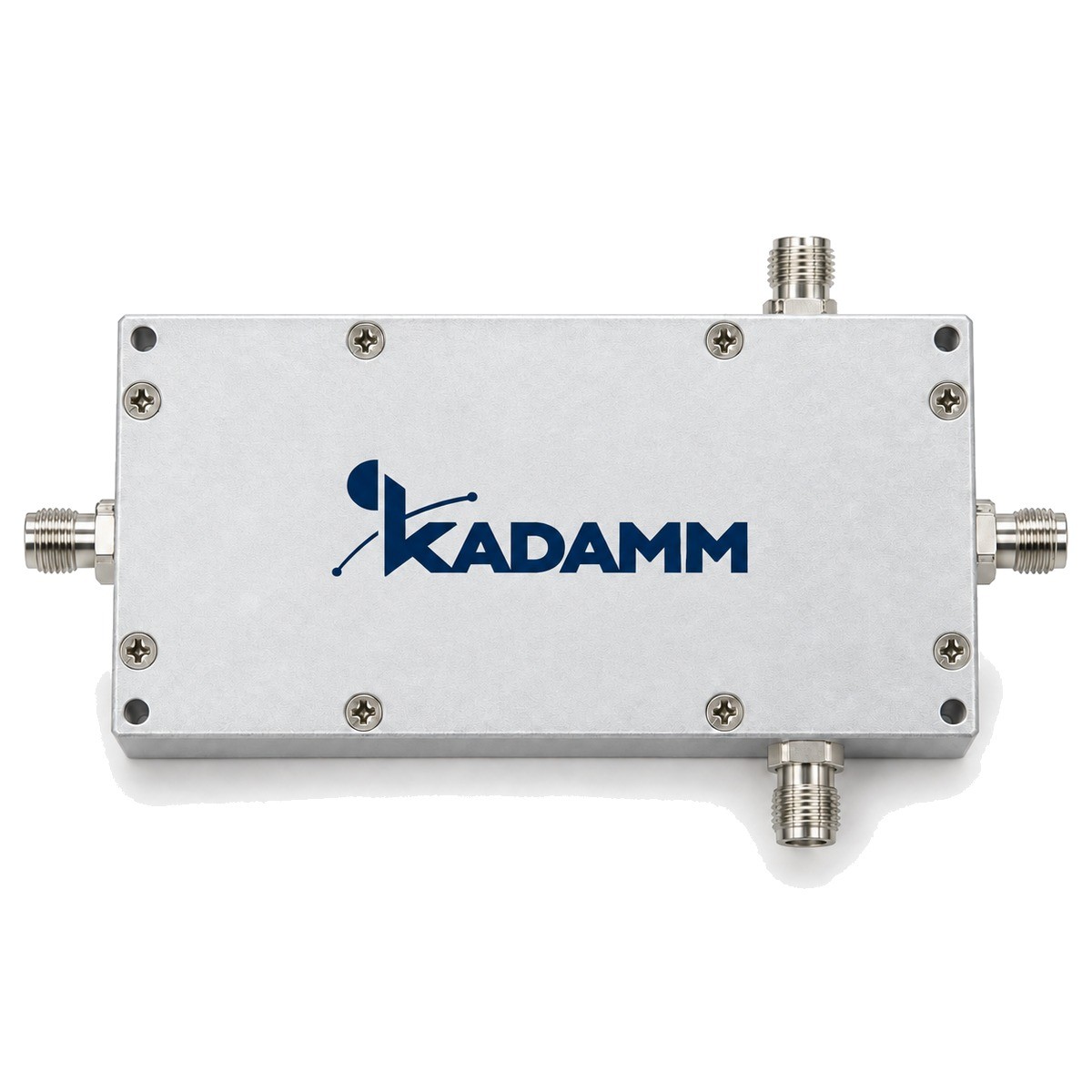

Делители мощности СВЧ на 3 выхода (сумматоры) KADAMM ДМС-3

Код: KADAMM ДМС-3
Делители мощности СВЧ на 3 выхода (сумматоры) KADAMM ДМС-3
KADAMM ДМС-3 — техническое описание (PDF) KADAMM — каталог СВЧ-компонентов (PDF)
Производитель:
KADAMM

Все товары бренда
Только оригинальные
товары бренда i
0 ₽
Цена по запросу
Добавить в корзину

Цену и сроки подтвердит менеджер.

Количество
шт
Звоните:
+7 495 109 02 08
Пишите: sales@bbrc.ru
KADAMM · Делители мощности СВЧ

Делители мощности СВЧ на 3 выхода (сумматоры) KADAMM ДМС-3

Делители мощности СВЧ на 3 выхода (сумматоры): 120 моделей в диапазоне до 50 ГГц, соединители SMA, N, 2,92 мм, 2,4 мм, TNC, MCX. Деление сигнала между выходами с равными амплитудой и фазой; часть моделей работает и сумматором.

KADAMM ДМС-3
до 50 ГГц
Диапазон частот
120
Моделей в серии
SMA
Соединитель

Описание

Серия KADAMM ДМС-3 — 120 моделей в диапазоне до 50 ГГц, соединители SMA, N, 2,92 мм, 2,4 мм, TNC, MCX. Модели различаются: частоты, мощность дел. / сумм., потери, развязка, разбаланс.

В серии KADAMM ДМС-3 — 120 моделей с рабочим диапазоном до 50 ГГц. Для каждой модели приведены вносимые потери, развязка между выходами, КСВН, разбаланс амплитуды и фазы и габариты (без соединителей) — по ним подбирают модель под тракт.

Делитель мощности распределяет сигнал поровну между выходами и в обратном направлении складывает сигналы с выходов в общий порт.

При делении на N выходов на каждый приходится 10·lg N дБ меньше мощности: на два — 3 дБ, на четыре — 6 дБ, на восемь — 9 дБ. Всё, что сверх этой величины, — собственные потери делителя.

По таблице исполнений KADAMM ДМС-3: вносимое ослабление от 0,3 до 13,4 дБ; развязка от 8,9 до 30 дБ; КСВН от 1 до 1,8 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Устройство и принцип работы

Делитель на 3 выхода. Три выхода — первое число, которое не раскладывается на двоичные ступени. Получить три равные части каскадом двухканальных ячеек нельзя, поэтому делитель на три выхода обычно делают однокаскадным: от общего входа расходятся три равных плеча, а развязывающие резисторы соединяют выходы попарно или звездой к общей точке. Другой вариант — ячейка неравного деления, отдающая одну треть на первый выход, и за ней ячейка равного деления; по такой схеме пути до выходов неодинаковы, и фазы выравнивают длиной линий. У трёхплечевой схемы симметрия ниже, чем у двоичного дерева: средний выход в плоской топологии оказывается в другом окружении, чем крайние, поэтому разбаланс амплитуды и фазы и развязка между несоседними выходами — главные параметры, которые стоит сравнивать между моделями серии. Типовые применения — трёхсекторные площадки сотовой связи и радиодоступа, где один сигнал подают на три секторные антенны; разводка в системах DAS на три ветви; одновременная подача сигнала на три прибора стенда. Ставить делитель на четыре выхода и нагружать лишний выход нагрузкой хуже: четверть мощности уходит в нагрузку впустую, и потери на каждом рабочем выходе больше. В режиме сумматора три источника должны быть согласованы по фазе; при работе с некогерентными сигналами учитывайте, что большая часть их мощности рассеивается внутри. Отдельно стоит проверить согласование общего входа: в однокаскадной схеме к нему сходятся сразу три плеча, и рассогласование любого выхода сильнее отражается на входе, чем в двухканальной ячейке. Поэтому все три выхода держат нагруженными, даже если один из каналов временно не используется.

Ключевые особенности

Диапазон до 50 ГГцСерия KADAMM ДМС-3 перекрывает диапазоны IEEE L, S, C, X, Ku, K, Ka.
120 моделей в серииРазличаются: частоты, мощность дел. / сумм., потери, развязка, разбаланс.
Широкий выбор диапазоновМодели серии перекрывают до 50 ГГц: от узкополосных до широкополосных исполнений.
Коаксиальные соединителиСоединители SMA, N, 2,92 мм, 2,4 мм, TNC, MCX; другие типы соединителей — уточняйте у менеджера.

Серия в цифрах

ПараметрПо серии
Моделей в серии120
Диапазон частот сериидо 50 ГГц
Мощность в режиме делителя / сумматорапо таблице исполнений (вариантов: 28)
Вносимые потери0,3–13,4 дБ
Развязкапо таблице исполнений (вариантов: 13)
Разбаланс амплитуды / фазы, ±дБ / °по таблице исполнений (вариантов: 35)
КСВНпо таблице исполнений (вариантов: 15)
Соединительпо таблице исполнений (вариантов: 14)
Габаритные размерыпо таблице исполнений (корпусов: 67)

Исполнения серии

АртикулЧастоты, ГГцМощность дел. / сумм., ВтПотери, дБРазвязка, дБРазбаланс, ±дБ / °КСВНСоединительГабариты, мм
KADAMM ДМС-3-0/18000-0,5-SMA0–180,5/-9,5±1,2-0,5/101,7SMA—
KADAMM ДМС-3-0/3000-2-SMA0–32/-9,5±0,69,50,6/-1,25SMA25,4×22,2×16
KADAMM ДМС-3-0/6000-2-SMA0–62/-1190,7/101,4SMA29,3×25,4×16
KADAMM ДМС-3-0/8000-2-SMA0–82/-13,48,90,5/111,6SMA45×34×12,5
KADAMM ДМС-3-1/1000-0,5-SMA0,001–10,5/-2,0150,5/51,8SMA—
KADAMM ДМС-3-1/300-1-SMA0,001–0,31/-1200,4/41,35SMA38,1×25,4×10
KADAMM ДМС-3-10/500-1-SMA0,01–0,51/0,151,4160,6/61,6SMA60×48×12
KADAMM ДМС-3-100/1000-30-SMA0,1–130/21,8180,8/81,35SMA186×72×14
KADAMM ДМС-3-100/200-100-N0,1–0,2100/100,5180,3/31,25N305×120×22
KADAMM ДМС-3-100/350-30-SMA0,1–0,3530/20,8200,4/41,25SMA31,95×31,75×19,05
KADAMM ДМС-3-100/400-30-N0,1–0,430/20,6180,5/51,3N228×108×20
KADAMM ДМС-3-100/400-50-N0,1–0,450/50,6180,6/51,3N228×165×20
KADAMM ДМС-3-100/800-1-SMA0,1–0,81/11,5200,4/51,35SMA38,1×25,4×10
KADAMM ДМС-3-1000/1500-301–1,530/-0,3200,3/61,35уточняйте у менеджерауточняйте у менеджера
KADAMM ДМС-3-1000/18000-20-SMA1–1820/0,51,5170,8/71,7SMA124×41×10
KADAMM ДМС-3-1000/2000-30-SMA1–230/20,8200,4/41,25SMA71×50×14
KADAMM ДМС-3-1000/26500-30-SMA1–26,530/22,1160,8/71,7SMA145×40,8×12,7
KADAMM ДМС-3-1000/3000-30-N1–330/21,2200,5/51,3N94×72×20
KADAMM ДМС-3-1100/1700-30-SMA1,1–1,730/20,4200,4/41,25SMA68×50×10
KADAMM ДМС-3-1100/1700-30-TNC1,1–1,730/20,5200,4/41,25TNC72×72×20
KADAMM ДМС-3-114/178-300-N0,114–0,178300/501200,5/61,3N280×172×22
KADAMM ДМС-3-134/3700-30-N0,134–3,730/23,8180,9/101,5N280×68×20
KADAMM ДМС-3-136/174-300-N0,136–0,174300/200,8200,3/31,25N326×172×22
KADAMM ДМС-3-138/960-50-N0,138–0,9650/31,2180,6/61,3N148×115×20
KADAMM ДМС-3-1400/1700-301,4–1,730/-0,3200,3/61,35уточняйте у менеджерауточняйте у менеджера
KADAMM ДМС-3-1500/2500-301,5–2,530/-0,3190,3/61,35уточняйте у менеджерауточняйте у менеджера
KADAMM ДМС-3-1500/26500-1-SMA1,5–26,51/-3уточняйте у менеджера0,9/12уточняйте у менеджераSMA (розетка)уточняйте у менеджера
KADAMM ДМС-3-16000/18000-20-SMA16–1820/10,8180,5/51,4SMA51×38×10
KADAMM ДМС-3-1700/1900-301,7–1,930/-0,3200,3/61,35уточняйте у менеджерауточняйте у менеджера
KADAMM ДМС-3-17000/26500-30-2,9217–26,530/2—180,5/61,6 (вход); 1,5 (выходы)2,92 мм (розетка)51×38×10
KADAMM ДМС-3-17000/32000-20-2,9217–3220/12150,8/101,82,92 мм39×25,4×10
KADAMM ДМС-3-18000/26500-30-SMA18–26,530/21,4180,5/61,6SMA43,2×38,1×12,7
KADAMM ДМС-3-18000/40000-20-2,9218–4020/21,8180,7/81,72,92 мм43,2×38,1×12,7
KADAMM ДМС-3-18000/50000-20-2,418–5020/12,4180,9/111,82,4 мм43,2×38,1×12,7
KADAMM ДМС-3-200/2000-30-SMA0,2–230/20,6120,8/31,3SMA50,8×82,55×20
KADAMM ДМС-3-200/250-30-SMA0,2–0,2530/21200,4/41,25SMA164×64×14
KADAMM ДМС-3-2000/18000-10-SMA2–18—118——SMA39×70×10
KADAMM ДМС-3-2000/18000-20-SMA2–1820/11,6160,6/101,7SMA70×39×10
KADAMM ДМС-3-2000/18000-302–1830/-1,5180,4/101,6уточняйте у менеджерауточняйте у менеджера
KADAMM ДМС-3-2000/20000-302–2030/-1,8160,5/121,6уточняйте у менеджерауточняйте у менеджера
KADAMM ДМС-3-2000/2500-302–2,530/-0,3200,3/51,35уточняйте у менеджерауточняйте у менеджера
KADAMM ДМС-3-2000/26500-30-SMA2–26,530/22170,7/71,6SMA90×40,8×12,7
KADAMM ДМС-3-2000/3000-20-SMA2–320/10,5180,5/51,3SMA55×50×12
KADAMM ДМС-3-2000/4000-20-SMA2–420/10,5180,5/51,3SMA55×50×12
KADAMM ДМС-3-2000/4000-30-SMA2–430/-0,6180,3/-1,3SMA (розетка)уточняйте у менеджера
KADAMM ДМС-3-2000/8000-20-N2–820/11,2180,5/61,4N76×70×20
KADAMM ДМС-3-2000/8000-20-SMA2–820/11180,5/51,4SMA66,5×37,5×10
KADAMM ДМС-3-2000/8000-302–830/-—18—1,45уточняйте у менеджера—
KADAMM ДМС-3-2000/8000-30-SMA2–8—118——SMA37,5×66,5×10
KADAMM ДМС-3-2000/8000-30-SMA-22–830/-1,3180,8/-1,4SMA (розетка)уточняйте у менеджера
KADAMM ДМС-3-2000/9000-30-SMA2–930/21,5180,5/51,5SMA66,5×37,5×10
KADAMM ДМС-3-2100/8400-20-N2,1–8,420/11,6180,6/61,15N66,5×70×20
KADAMM ДМС-3-225/2500-20-SMA0,225–2,520/11,8200,8/81,4SMA136×56×12
KADAMM ДМС-3-2400/2500-20-SMA2,4–2,520/10,8300,4/41,25SMA48×60×10
KADAMM ДМС-3-24000/44000-20-2,424–4420/12200,8/91,72,4 мм43,2×38,1×12,7
KADAMM ДМС-3-26000/31000-20-2,9226–3120/11,5160,6/61,52,92 мм39×25,4×10
KADAMM ДМС-3-26500/40000-20-2,9226,5–4020/21,8180,6/71,72,92 мм43,2×38,1×12,7
KADAMM ДМС-3-26500/50000-20-2,426,5–5020/12,4180,8/101,82,4 мм43,2×38,1×12,7
KADAMM ДМС-3-336/366-30-N0,336–0,36630/20,6200,3/31,25N195×74×20
KADAMM ДМС-3-3400/3800-30-N3,4–3,830/20,5200,5/51,25N78×68×20
KADAMM ДМС-3-380/40000-20-2,920,38–4020/-4,5170,9/101,72,92 мм254×40,6×12,7
KADAMM ДМС-3-380/470-300-N0,38–0,47300/200,8200,3/31,25N164×155×22
KADAMM ДМС-3-400/1000-30-SMA0,4–130/20,6200,4/51,3SMA112×90×14
KADAMM ДМС-3-400/2000-30-SMA0,4–230/-1,8200,8/101,3SMA100×70×12
KADAMM ДМС-3-400/6000-20-N0,4–620/12,8180,8/81,5N130×74×20
KADAMM ДМС-3-400/6000-20-SMA0,4–620/12,8180,8/81,4SMA130×50×12
KADAMM ДМС-3-433/30-30-N0,43330/20,5220,3/31,2N100×70×20
KADAMM ДМС-3-440/900-60-N0,44–0,960/31180,5/61,35N100×94×20
KADAMM ДМС-3-450/6000-20-SMA0,45–620/-—200,6/41,45SMA (розетка)—
KADAMM ДМС-3-480/500-30-N0,48–0,530/20,3200,3/31,2N90×78×20
KADAMM ДМС-3-480/500-50-N0,48–0,550/30,3200,3/31,2N100×90×20
KADAMM ДМС-3-4950/4970-20-SMA4,95–4,9720/10,5200,4/41,25SMA55×50×12
KADAMM ДМС-3-5/1000-50-SMA0,005–150/501120,3/51,5SMA60×80×22
KADAMM ДМС-3-500/18000-17-SMA0,5–1817/-—180,4/51,5SMA (розетка)—
KADAMM ДМС-3-500/18000-20-SMA0,5–1820/-—170,4/51,5SMA (розетка)—
KADAMM ДМС-3-500/18000-30-SMA0,5–1830/52,1180,5/51,45SMA203,2×38,8×12,7
KADAMM ДМС-3-500/2000-300,5–230/-0,6170,3/71,4уточняйте у менеджерауточняйте у менеджера
KADAMM ДМС-3-500/26500-30-SMA0,5–26,530/23180,6/51,6SMA203,2×38,8×12,7
KADAMM ДМС-3-500/3000-30-SMA0,5–330/21180,5/51,3SMA90×48×12
KADAMM ДМС-3-500/40000-20-2,920,5–4020/24,3180,8/91,72,92 мм203,2×38,8×12,7
KADAMM ДМС-3-500/6000-20-SMA0,5–6—2,620——SMA53×160×12
KADAMM ДМС-3-500/6000-20-SMA-20,5–620/-—200,6/41,45SMA (розетка)—
KADAMM ДМС-3-500/6000-30-N0,5–630/22,8180,8/81,5N130×74×20
KADAMM ДМС-3-500/6000-30-SMA0,5–630/22,6200,8/81,5SMA130×50×12
KADAMM ДМС-3-500/700-150-SMA0,5–0,7150/200,6180,5/61,3SMA108×86×14
KADAMM ДМС-3-500/8000-20-SMA0,5–820/22,2171/101,5SMA160×52×12
KADAMM ДМС-3-500/8000-20-SMA-20,5–8—2,218——SMA53×160×12
KADAMM ДМС-3-555/3400-30-N0,555–3,430/21200,7/71,25N136×78×20
KADAMM ДМС-3-600/6000-30-N0,6–630/22,8200,8/81,5N130×74×20
KADAMM ДМС-3-600/6000-30-SMA0,6–630/21200,8/81,5SMA130×50×12
KADAMM ДМС-3-6000/10000-20-SMA6–1020/11,2180,6/61,5SMA51×38×10
KADAMM ДМС-3-6000/18000-20-SMA6–1820/11,2180,2/61..25SMA110×50×10
KADAMM ДМС-3-6000/26500-30-SMA6–26,530/21,4180,6/71,6SMA43,2×38,1×12,7
KADAMM ДМС-3-6000/40000-20-2,926–4020/21,8180,8/91,72,92 мм43,2×38,1×12,7
KADAMM ДМС-3-6000/50000-20-2,46–5020/12,4180,9/111,82,4 мм43,2×38,1×12,7
KADAMM ДМС-3-617/4000-30-MCX0,617–430/11,8180,6/61,6 (вход), 1,5 (выходы)MCX (розетка)70×38×9
KADAMM ДМС-3-698/2700-300-N-7/160,698–2,7300/- (разъём N); 500/- (разъём 7/16)5,6уточняйте у менеджера—1,25N / 7/16 (DIN)—
KADAMM ДМС-3-698/2700-50-N0,698–2,750/20,6200,4/41,25N94×77×19
KADAMM ДМС-3-698/2700-50-SMA0,698–2,7—0,519——SMA, N120×71×21
KADAMM ДМС-3-698/2700-500-7/160,698–2,7500/-—уточняйте у менеджера—1,37/16 (DIN)—
KADAMM ДМС-3-698/2700-N0,698–2,7уточняйте у менеджера—уточняйте у менеджера—1,25N (розетка)—
KADAMM ДМС-3-698/6000-30-N0,698–630/22180,8/81,5N130×74×18
KADAMM ДМС-3-700/1100-10-SMA0,7–1,110/-1200,6/-1,35SMA86,5×45×12
KADAMM ДМС-3-700/4000-30-N0,7–430/21,4200,5/51,3N94×74×20
KADAMM ДМС-3-700/4000-30-SMA0,7–430/21,2150,5/51,3SMA94×50×12
KADAMM ДМС-3-700/5000-30-N0,7–530/21,5180,8/81,4N138×74×22
KADAMM ДМС-3-7000/8000-20-SMA7–820/11200,4/41,3SMA66,5×37,5×10
KADAMM ДМС-3-7500/42000-10-2,927,5–4210/-—160,7/51,72,92 мм (розетка)—
KADAMM ДМС-3-7500/42000-20-2,927,5–4220/-—180,7/51,52,92 мм (розетка)—
KADAMM ДМС-3-80/300-20-SMA0,08–0,320/11180,4/51,3SMA186×102×12
KADAMM ДМС-3-80/470-2-N0,08–0,472/-5,620—1,3N84×77×18,7
KADAMM ДМС-3-800/1000-300,8–130/-0,3200,3/31,3уточняйте у менеджерауточняйте у менеджера
KADAMM ДМС-3-800/1600-30-SMA0,8–1,630/20,6200,4/41,3SMA71×50×14
KADAMM ДМС-3-800/2400-300,8–2,430/-0,6180,3/71,4уточняйте у менеджерауточняйте у менеджера
KADAMM ДМС-3-800/2500-200-7/160,8–2,5200/-0,5200,3/41,27/16DIN89×53×28
KADAMM ДМС-3-800/2500-50-SMA0,8–2,5—0,519——SMA, N120×71×21
KADAMM ДМС-3-8000/12000-20-SMA8–1220/11180,5/51,4SMA51×38×10
KADAMM ДМС-3-8000/12400-308–12,430/-1,2150,4/101,7уточняйте у менеджерауточняйте у менеджера
KADAMM ДМС-3-8000/18000-30-SMA8–1830/-1,2180,6/-1,6SMA (розетка)уточняйте у менеджера
KADAMM ДМС-3-9000/11000-20-SMA9–1120/10,8180,5/51,4SMA51×38×10

Предельные значения: потери — не более; развязка — не менее; разбаланс — не более; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.

Прочие параметры

Указаны у части моделей серии; у остальных параметр не нормируется.

ПараметрЗначение
Прямая мощность, Вт, не более10 — KADAMM ДМС-3-2000/18000-10-SMA; 30 — KADAMM ДМС-3-2000/8000-30-SMA; 20 — KADAMM ДМС-3-500/6000-20-SMA, KADAMM ДМС-3-500/8000-20-SMA-2; 50 — KADAMM ДМС-3-698/2700-50-SMA, KADAMM ДМС-3-800/2500-50-SMA
КСВН входа, не более1,4 — KADAMM ДМС-3-2000/18000-10-SMA, KADAMM ДМС-3-2000/8000-30-SMA, KADAMM ДМС-3-500/6000-20-SMA; 1,6 — KADAMM ДМС-3-500/8000-20-SMA-2; 1,3 — KADAMM ДМС-3-698/2700-50-SMA, KADAMM ДМС-3-800/2500-50-SMA
КСВН выходов, не более1,3 — KADAMM ДМС-3-2000/18000-10-SMA, KADAMM ДМС-3-2000/8000-30-SMA, KADAMM ДМС-3-2000/8000-30-SMA-2, KADAMM ДМС-3-500/6000-20-SMA, KADAMM ДМС-3-698/2700-50-SMA, KADAMM ДМС-3-800/2500-50-SMA; 1,4 — KADAMM ДМС-3-500/8000-20-SMA-2; 1,5 — KADAMM ДМС-3-8000/18000-30-SMA
Обратная мощность, Вт3 — KADAMM ДМС-3-2000/18000-10-SMA, KADAMM ДМС-3-2000/8000-30-SMA; 1 — KADAMM ДМС-3-500/6000-20-SMA, KADAMM ДМС-3-500/8000-20-SMA-2; 2 — KADAMM ДМС-3-698/2700-50-SMA, KADAMM ДМС-3-800/2500-50-SMA
Рабочая температура, °Cуточняйте у менеджера — KADAMM ДМС-3-1000/1500-30, KADAMM ДМС-3-1400/1700-30, KADAMM ДМС-3-1500/2500-30, KADAMM ДМС-3-1500/26500-1-SMA, KADAMM ДМС-3-1700/1900-30, KADAMM ДМС-3-2000/18000-30, KADAMM ДМС-3-2000/20000-30, KADAMM ДМС-3-2000/2500-30, KADAMM ДМС-3-500/2000-30, KADAMM ДМС-3-800/1000-30, KADAMM ДМС-3-800/2400-30, KADAMM ДМС-3-8000/12400-30; -40–+80 — KADAMM ДМС-3-17000/26500-30-2,92; -55–+85 — KADAMM ДМС-3-2000/18000-10-SMA, KADAMM ДМС-3-2000/4000-30-SMA, KADAMM ДМС-3-2000/8000-30-SMA, KADAMM ДМС-3-2000/8000-30-SMA-2, KADAMM ДМС-3-8000/18000-30-SMA; -32–+85 — KADAMM ДМС-3-500/18000-20-SMA; -40–+85 — KADAMM ДМС-3-500/6000-20-SMA, KADAMM ДМС-3-500/8000-20-SMA-2, KADAMM ДМС-3-698/2700-50-SMA, KADAMM ДМС-3-800/2500-50-SMA; -35–+60 — KADAMM ДМС-3-698/2700-N
Вносимые потери (без учёта деления), дБ, не более1,5 — KADAMM ДМС-3-17000/26500-30-2,92; 1,1 — KADAMM ДМС-3-2000/8000-30; 2 — KADAMM ДМС-3-450/6000-20-SMA, KADAMM ДМС-3-500/6000-20-SMA-2, KADAMM ДМС-3-7500/42000-10-2,92, KADAMM ДМС-3-7500/42000-20-2,92; 2,1 — KADAMM ДМС-3-500/18000-17-SMA, KADAMM ДМС-3-500/18000-20-SMA; 0,5 — KADAMM ДМС-3-698/2700-500-7/16; 0,6 — KADAMM ДМС-3-698/2700-N
Интермодуляция 3-го порядка (IM3), дБн, не более-150 при 2×43 дБм — KADAMM ДМС-3-698/2700-300-N-7/16; -160 при 2×43 дБм — KADAMM ДМС-3-698/2700-500-7/16
Потери сверх деления, дБда (значение — сверх потерь деления) — KADAMM ДМС-3-1500/26500-1-SMA

Как читать параметры

ПараметрЧто означает
Диапазон частот, ГГцРабочий диапазон: в нём нормированы все параметры делителя. Выбирайте модель, перекрывающую частоты тракта с запасом. В серии: 0–50 ГГц.
Вносимые потери, дБПолное ослабление от входа до одного выхода. Если в таблице нет отдельной колонки потерь без учёта деления, сравнивайте модели с одинаковым числом выходов. В серии: 0,3–13,4 дБ.
Развязка, дБНасколько ослабляется сигнал, попавший на один выход, по пути к другому выходу. Чем больше, тем меньше нагрузки каналов влияют друг на друга; в таблице — худшее значение по парам выходов. В серии: по таблице исполнений (вариантов: 13).
Разбаланс амплитуды / фазы, ±дБ / °Наибольшее отклонение амплитуды и фазы выходов от среднего: важно для антенных решёток и сумматоров, где ошибки фазы искажают результат. В серии: по таблице исполнений (вариантов: 35).
КСВНСогласование портов делителя с трактом: чем ближе к единице, тем меньше отражение. В серии: по таблице исполнений (вариантов: 15).
Мощность в режиме делителя / сумматора, ВтДопустимая мощность при работе делителем и сумматором. В режиме сумматора она обычно ниже: при разнице фаз и амплитуд источников часть мощности рассеивается на резисторах. В серии: по таблице исполнений (вариантов: 28).
СоединительТип соединителей портов: у каждого свой верхний предел частоты и допустимая мощность. В серии: по таблице исполнений (вариантов: 14).
Габаритные размеры, ммРазмеры корпуса без соединителей — для компоновки в шкафу, модуле или на стенде. В серии: по таблице исполнений (корпусов: 67).

Как подобрать

ЧастотыРабочие частоты тракта должны лежать внутри полосы исполнения; диапазон серии — до 50 ГГц.
Число выходовПо числу нагрузок, которые нужно запитать.
Режим сумматораЕсли делитель будет складывать мощность, сравнивайте допустимую мощность именно в режиме сумматора.
АртикулВ заявке указывают полный артикул строки таблицы исполнений.

Выбор внутри серии KADAMM ДМС-3: мощность в режиме делителя / сумматора, Вт — от 500/- у KADAMM ДМС-3-698/2700-500-7/16 до 0,5/- у KADAMM ДМС-3-0/18000-0,5-SMA; вносимые потери, дБ — от 0,3 у KADAMM ДМС-3-480/500-30-N до 13,4 у KADAMM ДМС-3-0/8000-2-SMA; развязка, дБ — от 30 у KADAMM ДМС-3-2400/2500-20-SMA до 8,9 у KADAMM ДМС-3-0/8000-2-SMA.

Применение

Разводка сигнала на несколько антенн или приёмников, сложение мощности нескольких усилителей, многоканальные стенды.

Комплект поставки

Комплект поставки модели серии KADAMM ДМС-3: делитель мощности, паспорт изделия.

Нормативная база и термины

✓
ГОСТ 20265-83 — соединители радиочастотные коаксиальные: присоединительные размеры, обозначение вилки и розетки; соединители серии KADAMM ДМС-3 — SMA, N, 2,92 мм, 2,4 мм, TNC, MCX
✓
ГОСТ 13317-89 — элементы соединения СВЧ-трактов; КСВН — коэффициент стоячей волны по напряжению
✓
ГОСТ 15094-69 — классификатор радиоизмерительных приборов и устройств коаксиальных и волноводных трактов
✓
ГОСТ 18238-72 — линии передачи сверхвысоких частот: термины и определения

Смотрите также

Раздел каталога: Делители мощности СВЧ и сумматорыВсе модели раздела

Вопросы и ответы

Мощность делится пополам, а половина мощности — это 3 дБ.

Это не потери: оба выхода вместе получают почти всю входную мощность.

По строке таблицы исполнений — полным артикулом.

Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.

Четвёртый выход заберёт свою долю мощности в нагрузку, и каждый из трёх рабочих выходов получит меньше, чем от делителя на три.

Нормированы равными; допустимое отклонение указано в колонке разбаланса амплитуды и фазы.

Серия KADAMM ДМС-3 перекрывает до 50 ГГц: KADAMM ДМС-3-0/3000-2-SMA — 0–3; KADAMM ДМС-3-0/6000-2-SMA — 0–6; KADAMM ДМС-3-0/8000-2-SMA — 0–8; KADAMM ДМС-3-1/300-1-SMA — 0,001–0,3; KADAMM ДМС-3-5/1000-50-SMA — 0,005–1; KADAMM ДМС-3-10/500-1-SMA — 0,01–0,5; KADAMM ДМС-3-80/300-20-SMA — 0,08–0,3; KADAMM ДМС-3-100/200-100-N — 0,1–0,2; ещё 112 в таблице исполнений.

Соединители серии KADAMM ДМС-3 — SMA, N, 2,92 мм, 2,4 мм, TNC, MCX; по моделям: KADAMM ДМС-3-0/3000-2-SMA — SMA; KADAMM ДМС-3-0/6000-2-SMA — SMA; KADAMM ДМС-3-0/8000-2-SMA — SMA; KADAMM ДМС-3-1/300-1-SMA — SMA; KADAMM ДМС-3-5/1000-50-SMA — SMA; KADAMM ДМС-3-10/500-1-SMA — SMA; ещё 114 в таблице исполнений.

КАДАММ — делители мощности свч: запросить цену и сроки
Подберём модель под ваш тракт. Сроки поставки уточняйте у менеджера.
Запросить цену →+7 (495) 109-02-08

Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ДМС-3 — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ДМС-3 могут уточняться без уведомления.

Поставляем Делители мощности СВЧ на 3 выхода (сумматоры) KADAMM ДМС-3 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.

2 статьи

Резистивный делитель мощности или делитель Уилкинсона: потери 6 и 3 дБ, развязка и полоса

Делитель мощности на два выхода строят по одной из двух схем. Резистивный делитель — три резистора без частотно-зависимых элементов: работает от постоянного тока до десятков гигагерц, но отдаёт на каждый выход на 6 дБ…

Делитель мощности или направленный ответвитель: что выбрать

Оба устройства делят сигнал, но решают разные задачи: делитель раскладывает мощность между выходами поровну, ответвитель отбирает небольшую долю для измерения и пропускает основной сигнал дальше. Разбираем, по каким…

Делители мощности СВЧ на 3 выхода (сумматоры) KADAMM ДМС-3
0 ₽
Цена по запросу
Добавить в корзину
Похожие товары:
Код: 4934327

Делители мощности СВЧ на 20 выходов (сумматоры) KADAMM ДМС-20

KADAMM
0 ₽ Цена по запросу
шт
Код: 4934314

Делители мощности СВЧ на 12 выходов (сумматоры) KADAMM ДМС-12

KADAMM
0 ₽ Цена по запросу
шт
Код: 4934241

Делители мощности СВЧ на 18 выходов (сумматоры) KADAMM ДМС-18

KADAMM
0 ₽ Цена по запросу
шт
Код: 4934240

Делители мощности СВЧ на 16 выходов (сумматоры) KADAMM ДМС-16

KADAMM
0 ₽ Цена по запросу
шт
Код: 4934236

Делители мощности СВЧ на 5 выходов (сумматоры) KADAMM ДМС-5

KADAMM
0 ₽ Цена по запросу
шт
Просмотренные товары:
Код: 4934234

Делители мощности СВЧ на 3 выхода (сумматоры) KADAMM ДМС-3

KADAMM
0 ₽ Цена по запросу
шт
