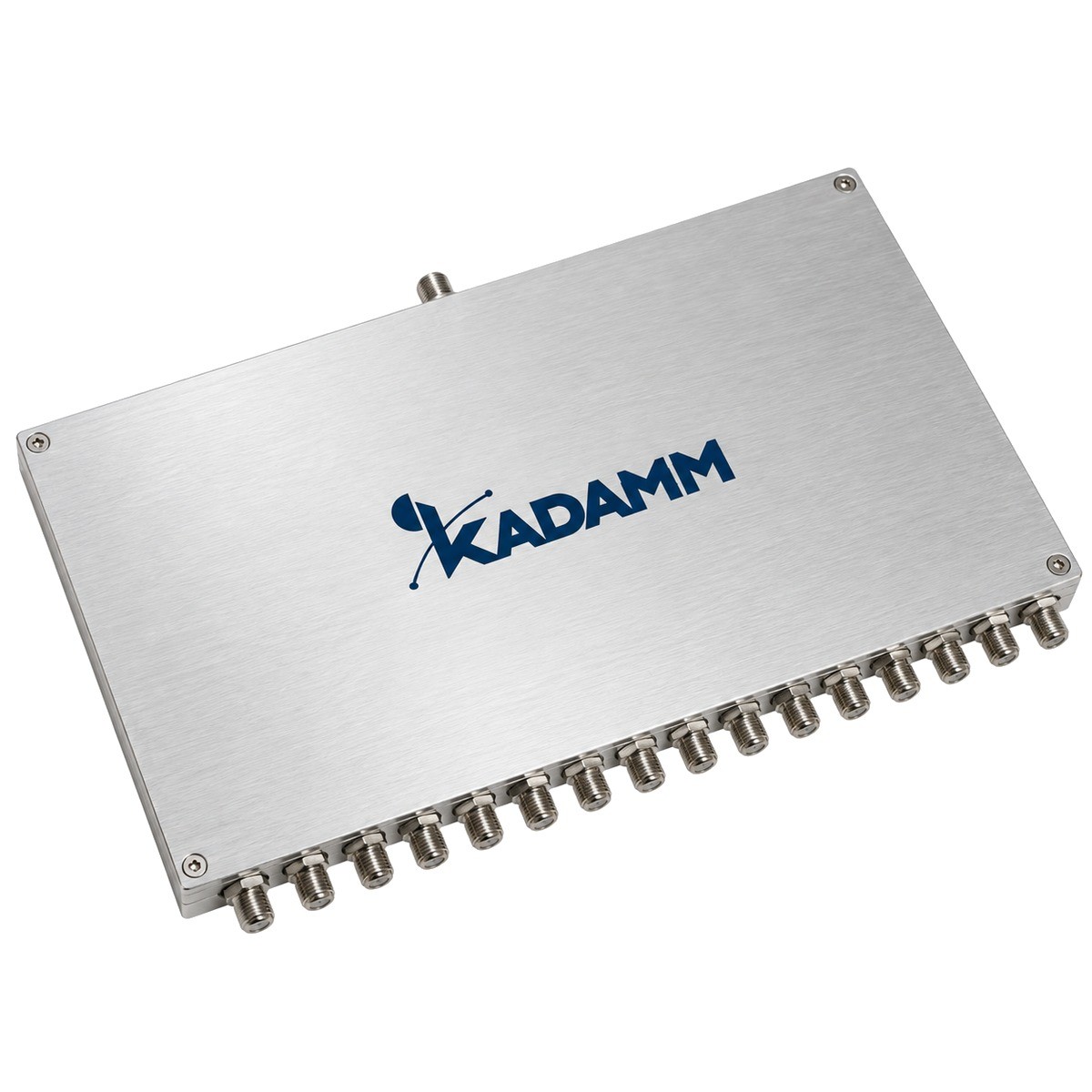

Делители мощности СВЧ на 16 выходов (сумматоры): 53 модели в диапазоне до 50 ГГц, соединители SMA, N, TNC, 2,92 мм, 2,4 мм, 1,85 мм. Деление сигнала между выходами с равными амплитудой и фазой; часть моделей работает и сумматором.
Делитель мощности СВЧ распределяет входной сигнал между выходами с равными амплитудой и фазой. Часть моделей допускает обратное включение — сложение сигналов нескольких источников (режим сумматора); допустимая мощность в каждом режиме указана в таблице через косую черту, прочерк во втором значении означает, что модель в режиме сумматора не применяется.
В серии KADAMM ДМС-16 — 53 модели с рабочим диапазоном до 50 ГГц. Для каждой модели приведены вносимые потери, развязка между выходами, КСВН, разбаланс амплитуды и фазы и габариты (без соединителей) — по ним подбирают модель под тракт.
| Артикул | Частоты, ГГц | Мощность дел. / сумм., Вт | Потери, дБ | Развязка, дБ | Разбаланс, ±дБ / ° | КСВН | Соединитель | Габариты, мм |
|---|---|---|---|---|---|---|---|---|
| KADAMM ДМС-16-0/3000-2-SMA | DC–3 | 2/- | 24±2,5 | 24 | 1,5/- | 1,4 | SMA | 81,3×80,9×16 |
| KADAMM ДМС-16-1000/18000-20-SMA | 1–18 | 20/1 | 6,5 | 15 | 1,8/12 | 2 | SMA | 126×315,5×10 |
| KADAMM ДМС-16-1000/2000-30-SMA | 1–2 | 30/2 | 1,2 | 25 | 0,3/4 | 1,3 | SMA | 90×214×12 |
| KADAMM ДМС-16-1000/4000-30-SMA-N | 1–4 | 30/2 | 1,6 | 20 | 0,4/5 | 1,4 | SMA&N | 100×224×20 |
| KADAMM ДМС-16-1000/6000-30-SMA | 1–6 | 30/2 | 2,5 | 20 | 0,5/6 | 1,45 | SMA | 100×236×12 |
| KADAMM ДМС-16-1100/1600-N | 1,1–1,6 | — | - | 20 | 0,4/6 | 1,8 | N | 110×388×20 |
| KADAMM ДМС-16-1500/5000-30-SMA | 1,5–5 | 30/2 | 2 | 18 | 0,2/2 | 1,3 | SMA | 218×80×12 |
| KADAMM ДМС-16-18000/26500-30-SMA | 18–26,5 | 30/2 | 3,8 | 16 | 0,5/6 | 1,6 | SMA | 210×36×12,7 |
| KADAMM ДМС-16-18000/40000-20-2,92 | 18–40 | 20/2 | 4,7 | 18 | 0,7/12 | 1,8 | 2,92 мм | 210×36×12,7 |
| KADAMM ДМС-16-18000/50000-20-2,4 | 18–50 | 20/1 | 6 | 16 | 1/14 | 1,8 | 2,4 мм | 210×36×12,7 |
| KADAMM ДМС-16-200/2000-30-N-SMA | 0,2–2 | 30/2 | 3,5 | 20 | 0,2/2 | 1,5 | SMA&N | 370×160×20 |
| KADAMM ДМС-16-2000/18000-20-SMA | 2–18 | 20/1 | 5 | 15 | 0,7/10 | 2 | SMA | 120×215×10 |
| KADAMM ДМС-16-2000/3000-30-SMA | 2–3 | 30/2 | 1,2 | 20 | 0,2/2 | 1,3 | SMA | 212×67×10 |
| KADAMM ДМС-16-2000/4000-30-SMA | 2–4 | 30/2 | 0,6 | 18 | 0,3/5 | 1,35 | SMA | 215×130×10 |
| KADAMM ДМС-16-2000/4000-50-SMA | 2–4 | 50/2,5 | 0,6 | 16 | 3/5 | 1,35 | SMA | 241×164×10 |
| KADAMM ДМС-16-2000/6000-30-SMA | 2–6 | 30/2 | 2 | 18 | 0,2/2 | 1,3 | SMA | 218×80×12 |
| KADAMM ДМС-16-24000/44000-20-2,4 | 24–44 | 20/1 | 5,4 | 16 | 0,8/10 | 1,8 | 2,4 мм | 210×36×12,7 |
| KADAMM ДМС-16-2490/2690-30-SMA | 2,49–2,69 | 30/2 | 1 | 20 | 0,3/4 | 1,25 | SMA | 70×212×12 |
| KADAMM ДМС-16-260/460-20-SMA | 0,26–0,46 | 20/2 | 1,5 | 20 | 0,3/4 | 1,25 | SMA | 300×138×14 |
| KADAMM ДМС-16-2610/3000-30-SMA | 2,61–3 | 30/2 | 1 | 20 | 0,3/4 | 1,3 | SMA | 67×212×12,5 |
| KADAMM ДМС-16-2700/3500-2K-N | 2,7–3,5 | 2K/2K | 0,35 | - | 0,3/5 | 1,5 | WR284&N | - |
| KADAMM ДМС-16-3000/8000-30-SMA | 3–8 | 30/2 | 2 | 18 | 0,4/6 | 1,45 | SMA | 218×100×12 |
| KADAMM ДМС-16-380/6000-30-N | 0,38–6 | 30/2 | 6,8 | 18 | 0,5/8 | 1,5 | N | 388×180×20 |
| KADAMM ДМС-16-380/6000-30-SMA | 0,38–6 | 30/2 | 6 | 18 | 0,5/8 | 1,5 | SMA | 232×180×12 |
| KADAMM ДМС-16-400/6000-30-SMA | 0,4–6 | 30/2 | 5 | 18 | 0,5/8 | 1,5 | SMA | 232×160×12 |
| KADAMM ДМС-16-40000/67000-12-1,85 | — | 12/1 Power as Divider/ Combiner (W) | — | — | 1,4/16 Amplitude/ Phase Balance (±dB/°, не более) | 2 VSWR (не более) | 1,85 мм Connector | 210×36×12,7 Size (mm) |
| KADAMM ДМС-16-5/1000-2-SMA | 0,005–1 | 2/- | 24±2,0 | 24 | 1,2/- | 1,3 | SMA | 81,3×80,9×16 |
| KADAMM ДМС-16-5/300-1-SMA | 0,005–0,3 | 1/- | 2,7 | 18 | 0,9/15 | 1,5 | SMA | 50×209×10 |
| KADAMM ДМС-16-50/1000-1-SMA | 0,05–1 | 1/- | 3,7 | 18 | 0,9/15 | 1,5 | SMA | 50×209×10 |
| KADAMM ДМС-16-50/5000-2-SMA | 0,05–5 | 2/- | 28 | 22 | 0,8/8 | 1,5 | SMA | 236×80×12 |
| KADAMM ДМС-16-500/18000-30-SMA | 0,5–18 | 30/5 | 8,3 | 18 | 0,6/10 | 1,6 | SMA | 240,9×210×12,7 |
| KADAMM ДМС-16-500/3000-50-N | 0,5–3 | 50/2 | 3 | 18 | 1/15 | 1,6 | N | 386×125×18 |
| KADAMM ДМС-16-500/3000-50-SMA | 0,5–3 | 50/2 | 3 | 18 | 1/15 | 1,6 | SMA | 217×125×12 |
| KADAMM ДМС-16-500/6000-30-N | 0,5–6 | 30/2 | 4,8 | 18 | 0,5/8 | 1,5 | N | 388×150×20 |
| KADAMM ДМС-16-500/6000-30-SMA | 0,5–6 | 30/2 | 4,8 | 20 | 0,5/8 | 1,5 | SMA | 236×150×12 |
| KADAMM ДМС-16-5000/12000-20-SMA | 5–12 | 20/1 | 4 | 16 | 0,7/10 | 1,8 | SMA | 82×215×10 |
| KADAMM ДМС-16-5000/18000-20-SMA | 5–18 | 20/1 | 5 | 15 | 0,7/10 | 2 | SMA | 120×215×10 |
| KADAMM ДМС-16-600/2000-30-SMA | 0,6–2 | 30/2 | 1,4 | 20 | 0,2/2 | 1,3 | SMA | 102×218×12 |
| KADAMM ДМС-16-600/3000-30-N-SMA | 0,6–3 | 30/2 | 2,2 | 20 | 0,4/6 | 1,4 | SMA&N | 218×113×20 |
| KADAMM ДМС-16-600/6000-30-SMA | 0,6–6 | 30/2 | 4,5 | 18 | 0,4/6 | 1,5 | SMA | 140×232×12 |
| KADAMM ДМС-16-6000/18000-20-SMA | 6–18 | 20/1 | 1,8 | 17 | 0,8/8 | 1,5 | SMA | 224×50×10 |
| KADAMM ДМС-16-6000/26500-30-SMA | 6–26,5 | 30/2 | 4,4 | 18 | 0,7/8 | 1,7 | SMA | 210×44,5×12,7 |
| KADAMM ДМС-16-6000/40000-20-2,92 | 6–40 | 20/2 | 5,5 | 15 | 0,8/12 | 1,7 | 2,92 мм | 210×44,5×12,7 |
| KADAMM ДМС-16-700/3000-30-N | 0,7–3 | 30/2 | 1,8 | 20 | 0,4/6 | 1,4 | N | 388×110×20 |
| KADAMM ДМС-16-700/3000-30-SMA | 0,7–3 | 30/2 | 1,4 | 20 | 0,3/5 | 1,4 | SMA | 212×104×12 |
| KADAMM ДМС-16-700/4000-30-SMA | 0,7–4 | 30/2 | 2,4 | 18 | 0,4/8 | 1,4 | SMA | 232×110×12 |
| KADAMM ДМС-16-700/4000-30-TNC | 0,7–4 | 30/2 | 2,2 | 20 | 0,4/6 | 1,4 | TNC | 388×110×20 |
| KADAMM ДМС-16-700/6000-30-N | 0,7–6 | 30/2 | 3,8 | 18 | 0,5/8 | 1,5 | N | 388×140×20 |
| KADAMM ДМС-16-700/6000-30-TNC | 0,7–6 | 30/2 | 3,5 | 20 | 0,5/8 | 1,5 | TNC | 388×150×20 |
| KADAMM ДМС-16-800/5000-50-N | 0,8–5 | 50/5 | 3,5 | 18 | 0,4/6 | 1,4 | N | 480×160×22 |
| KADAMM ДМС-16-8000/12000-20-SMA | 8–12 | 20/1 | 1,8 | 18 | 0,5/6 | 1,5 | SMA | 212×85×10 |
| KADAMM ДМС-16-950/2150-30-SMA | 0,95–2,15 | 30/2 | 1,2 | 25 | 0,3/4 | 1,3 | SMA | 90×214×12 |
| KADAMM ДМС-16-98/102-30-N | 0,098–0,102 | 30/2 | 1,2 | 20 | 0,3/3 | 1,2 | N | 420×196×20 |
Предельные значения: потери — не более; развязка — не менее; разбаланс — не более; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Выберите модель, диапазон которой целиком перекрывает рабочий диапазон системы, затем проверьте допустимую мощность в нужном режиме (делитель или сумматор), развязку между выходами и тип соединителей. Если модель нужна для сложения сигналов, берите исполнение с указанной мощностью в режиме сумматора.
Только модели, у которых в столбце мощности указано второе значение (режим сумматора). Прочерк означает, что в режиме сумматора модель не применяется.
Нагрузите его согласованной нагрузкой 50 Ом: открытый выход ухудшает развязку и КСВН.
Нет, габариты в таблице приведены без соединителей.
Производитель — КАДАММ (KADAMM). Термины параметров — по ГОСТ 23221-78 и ГОСТ 20265-83. Характеристики могут быть изменены без уведомления.
