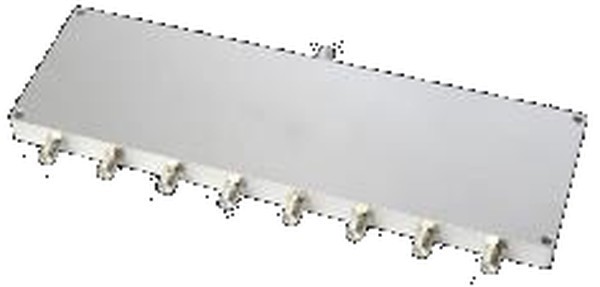

Делители мощности СВЧ на 10 выходов (сумматоры): 17 моделей в диапазоне до 40 ГГц, соединители SMA, 2,92 мм. Деление сигнала между выходами с равными амплитудой и фазой; часть моделей работает и сумматором.
Серия KADAMM ДМС-10 — 17 моделей в диапазоне до 40 ГГц, соединители SMA, 2,92 мм. Модели различаются: частоты, мощность дел. / сумм., потери, развязка, разбаланс.
В серии KADAMM ДМС-10 — 17 моделей с рабочим диапазоном до 40 ГГц. Для каждой модели приведены вносимые потери, развязка между выходами, КСВН, разбаланс амплитуды и фазы и габариты (без соединителей) — по ним подбирают модель под тракт.
Делитель мощности распределяет сигнал поровну между выходами и в обратном направлении складывает сигналы с выходов в общий порт.
При делении на N выходов на каждый приходится 10·lg N дБ меньше мощности: на два — 3 дБ, на четыре — 6 дБ, на восемь — 9 дБ. Всё, что сверх этой величины, — собственные потери делителя.
По таблице исполнений KADAMM ДМС-10: вносимое ослабление от 0,6 до 20 дБ; развязка от 10 до 20 дБ; КСВН от 1,2 до 2 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
Делитель на 10 выходов. Десять выходов — произведение двух и пяти. Делитель на десять обычно собирают комбинированно: ячейка на два выхода и две ячейки на пять, или ячейка на пять с ячейками на два. Возможна и однокаскадная схема с десятью плечами, но в широкой полосе её трудно согласовать, поэтому она встречается в узкополосных моделях. В серии есть модели под узкий участок частот, рассчитанные на конкретную систему радиосвязи, и широкополосные — для стендов и многодиапазонных трактов. Для части моделей нормирована рабочая температура: это исполнения для установки вне отапливаемых помещений. Десять выходов нужны там, где точек приёма или излучения много, а цепочка делителей дала бы лишние соединители и потери: разводка по этажам здания в DAS, распределение сигнала на десять приёмников системы радиоконтроля, линейка из десяти излучателей, стенд группового прогона изделий. При таком числе выходов доля мощности на каждом невелика, поэтому делитель обычно ставят после усилителя или линейного повторителя и считают запас сигнала с учётом и потерь деления, и собственных потерь из таблицы. Для мощных трактов с десятью нагрузками проверяйте мощность в режиме делителя с запасом: при обрыве одного кабеля отражённая мощность этого выхода уходит в развязывающие резисторы, и делитель должен её выдержать, пока неисправность не устранят.
| Параметр | По серии |
|---|---|
| Моделей в серии | 17 |
| Диапазон частот серии | до 40 ГГц |
| Мощность в режиме делителя / сумматора | по таблице исполнений (вариантов: 7) |
| Вносимые потери | 0,6–20 дБ |
| Развязка | 10–20 дБ |
| Разбаланс амплитуды / фазы, ±дБ / ° | по таблице исполнений (вариантов: 12) |
| КСВН | 1,2–2 |
| Соединитель | SMA; 2,92 мм; SMA (розетка); 2,92 мм (розетка) |
| Габаритные размеры | по таблице исполнений (корпусов: 6) |
| Вносимые потери (без учёта деления) | 1,5–4,8 дБ |
| Артикул | Частоты, ГГц | Мощность дел. / сумм., Вт | Потери, дБ | Развязка, дБ | Разбаланс, ±дБ / ° | КСВН | Соединитель | Габариты, мм | Потери (без учёта деления), дБ |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ДМС-10-0/10000-1-SMA | 0–10 | 1/- | 20 | — | — | 1,65 | SMA (розетка) | — | — |
| KADAMM ДМС-10-18000/26500-30-SMA | 18–26,5 | 30/2 | 3,4 | 16 | 0,9/10 | 1,7 | SMA | 193×77×12,7 | — |
| KADAMM ДМС-10-18000/40000-20-2,92 | 18–40 | 20/2 | 4,9 | 16 | 1,2/14 | 1,8 | 2,92 мм | 193×77×12,7 | — |
| KADAMM ДМС-10-2000/18000-30-SMA | 2–18 | 30/5 | 2,8 | 18 | 0,8/9 | 1,6 | SMA | 157×129,3×12,7 | — |
| KADAMM ДМС-10-2000/30-SMA | 2 | 30/2 | 0,8 | 20 | 0,2/2 | 1,3 | SMA | 130×150×12 | — |
| KADAMM ДМС-10-26500/40000-10-2,92 | 26,5–40 | 10/- | — | 15 | 1/10 | 2 | 2,92 мм (розетка) | — | 4 |
| KADAMM ДМС-10-2700/3100-20-SMA | 2,7–3,1 | 20/- | — | 18 | 0,5/6 | 1,5 | SMA (розетка) | — | 1,5 |
| KADAMM ДМС-10-470/500-2-SMA | 0,47–0,5 | 2/- | 0,6 | 20 | 0,3/4 | 1,2 | SMA | 140×60×12,7 | — |
| KADAMM ДМС-10-500/18000-20-SMA | 0,5–18 | 20/- | — | 15 | 1,9/12 | 2 | SMA (розетка) | — | 4,8 |
| KADAMM ДМС-10-500/6000-30-SMA | 0,5–6 | 30/2 | 5,8 | 18 | 1,5/12 | 1,5 | SMA | 200×150×12 | — |
| KADAMM ДМС-10-5000/18000-10-SMA | 5–18 | 10/- | — | 10 | 1,8/- | 2 | SMA (розетка) | — | 3,8 |
| KADAMM ДМС-10-600/6000-30-SMA | 0,6–6 | 30/2 | 3,5 | 18 | 0,8/12 | 1,5 | SMA | 150×148×12 | — |
| KADAMM ДМС-10-6000/18000-30-SMA | 6–18 | 30/5 | 2,5 | 16 | 0,8/8 | 1,7 | SMA | 193×77×12,7 | — |
| KADAMM ДМС-10-6000/26500-30-SMA | 6–26,5 | 30/2 | 3,4 | 15 | 0,9/10 | 1,7 | SMA | 193×77×12,7 | — |
| KADAMM ДМС-10-6000/40000-20-2,92 | 6–40 | 20/2 | 4,9 | 15 | 1,2/14 | 1,8 | 2,92 мм | 193×77×12,7 | — |
| KADAMM ДМС-10-700/3000-20-SMA | 0,7–3 | 20/- | — | 18 | 0,5/6 | 1,5 | SMA (розетка) | — | 1,5 |
| KADAMM ДМС-10-8000/12000-20-SMA | 8–12 | 20/- | — | 17 | 0,8/12 | 1,7 | SMA (розетка) | — | 2,8 |
Предельные значения: потери — не более; развязка — не менее; разбаланс — не более; КСВН — не более; потери (без учёта деления) — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Указаны у части моделей серии; у остальных параметр не нормируется.
| Параметр | Значение |
|---|---|
| Рабочая температура, °C | -30–+60 — KADAMM ДМС-10-26500/40000-10-2,92 |
| Параметр | Что означает |
|---|---|
| Диапазон частот, ГГц | Рабочий диапазон: в нём нормированы все параметры делителя. Выбирайте модель, перекрывающую частоты тракта с запасом. В серии: 0–40 ГГц. |
| Вносимые потери, дБ | Полное ослабление от входа до одного выхода. Если в таблице нет отдельной колонки потерь без учёта деления, сравнивайте модели с одинаковым числом выходов. В серии: 0,6–20 дБ. |
| Вносимые потери (без учёта деления), дБ | Собственные потери делителя сверх потерь деления. Чтобы получить мощность на выходе, к ним добавляют потери деления, зависящие от числа выходов. В серии: 1,5–4,8 дБ. |
| Развязка, дБ | Насколько ослабляется сигнал, попавший на один выход, по пути к другому выходу. Чем больше, тем меньше нагрузки каналов влияют друг на друга; в таблице — худшее значение по парам выходов. В серии: 10–20 дБ. |
| Разбаланс амплитуды / фазы, ±дБ / ° | Наибольшее отклонение амплитуды и фазы выходов от среднего: важно для антенных решёток и сумматоров, где ошибки фазы искажают результат. В серии: по таблице исполнений (вариантов: 12). |
| КСВН | Согласование портов делителя с трактом: чем ближе к единице, тем меньше отражение. В серии: 1,2–2. |
| Мощность в режиме делителя / сумматора, Вт | Допустимая мощность при работе делителем и сумматором. В режиме сумматора она обычно ниже: при разнице фаз и амплитуд источников часть мощности рассеивается на резисторах. В серии: по таблице исполнений (вариантов: 7). |
| Соединитель | Тип соединителей портов: у каждого свой верхний предел частоты и допустимая мощность. В серии: SMA; 2,92 мм; SMA (розетка); 2,92 мм (розетка). |
| Габаритные размеры, мм | Размеры корпуса без соединителей — для компоновки в шкафу, модуле или на стенде. В серии: по таблице исполнений (корпусов: 6). |
Выбор внутри серии KADAMM ДМС-10: мощность в режиме делителя / сумматора, Вт — от 30/2 у KADAMM ДМС-10-18000/26500-30-SMA до 1/- у KADAMM ДМС-10-0/10000-1-SMA; вносимые потери, дБ — от 0,6 у KADAMM ДМС-10-470/500-2-SMA до 20 у KADAMM ДМС-10-0/10000-1-SMA; развязка, дБ — от 20 у KADAMM ДМС-10-2000/30-SMA до 10 у KADAMM ДМС-10-5000/18000-10-SMA.
Разводка сигнала на несколько антенн или приёмников, сложение мощности нескольких усилителей, многоканальные стенды.
Комплект поставки модели серии KADAMM ДМС-10: делитель мощности, паспорт изделия.
Мощность делится пополам, а половина мощности — это 3 дБ.
Это не потери: оба выхода вместе получают почти всю входную мощность.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Один корпус вместо трёх (первая ступень и две по пять): меньше соединителей и кабельных перемычек, нормированный разбаланс между всеми выходами.
Обычно после усилителя или повторителя, в узле, откуда кабели расходятся к антеннам на этажах или в зонах.
Серия KADAMM ДМС-10 перекрывает до 40 ГГц: KADAMM ДМС-10-470/500-2-SMA — 0,47–0,5; KADAMM ДМС-10-500/6000-30-SMA — 0,5–6; KADAMM ДМС-10-600/6000-30-SMA — 0,6–6; KADAMM ДМС-10-2000/30-SMA — 2; KADAMM ДМС-10-2000/18000-30-SMA — 2–18; KADAMM ДМС-10-6000/18000-30-SMA — 6–18; KADAMM ДМС-10-6000/26500-30-SMA — 6–26,5; KADAMM ДМС-10-6000/40000-20-2,92 — 6–40; ещё 9 в таблице исполнений.
Соединители серии KADAMM ДМС-10 — SMA, 2,92 мм; по моделям: KADAMM ДМС-10-470/500-2-SMA — SMA; KADAMM ДМС-10-500/6000-30-SMA — SMA; KADAMM ДМС-10-600/6000-30-SMA — SMA; KADAMM ДМС-10-2000/30-SMA — SMA; KADAMM ДМС-10-2000/18000-30-SMA — SMA; KADAMM ДМС-10-6000/18000-30-SMA — SMA; ещё 11 в таблице исполнений.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ДМС-10 — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ДМС-10 могут уточняться без уведомления.
Поставляем Делители мощности СВЧ на 10 выходов (сумматоры) KADAMM ДМС-10 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
