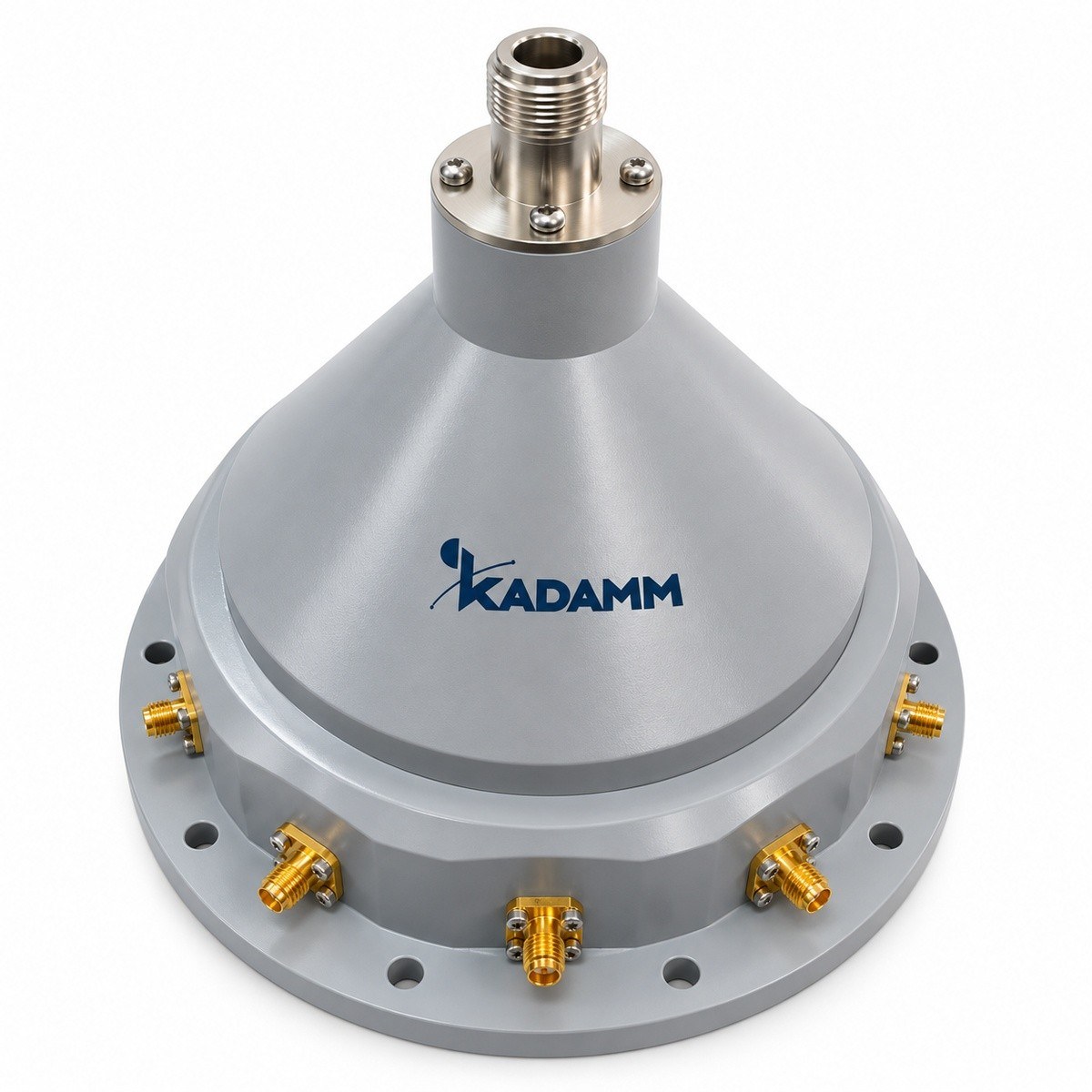

Сумматоры мощности радиальные: 5 моделей в диапазоне 800 МГц – 18 ГГц, соединители SMA, N. Деление сигнала между выходами с равными амплитудой и фазой; часть моделей работает и сумматором.
Серия KADAMM ДМС-Р — 5 моделей в диапазоне 800 МГц – 18 ГГц, соединители SMA, N. Модели различаются: частоты, потери, КСВН, выходов, разбаланс.
В серии KADAMM ДМС-Р — 5 моделей с рабочим диапазоном 800 МГц – 18 ГГц. Для каждой модели приведены вносимые потери, развязка между выходами, КСВН, разбаланс амплитуды и фазы и габариты (без соединителей) — по ним подбирают модель под тракт.
| Артикул | Частоты, ГГц | Потери, дБ | КСВН | Соединитель | Выходов | Разбаланс, ±дБ |
|---|---|---|---|---|---|---|
| KADAMM ДМС-10-1300-N(р)-Р | 1,3 | 10,5 | 1,2 | N (розетка) | 1: 10 | ±0,1 |
| KADAMM ДМС-4-12000/18000-SMA(р)-Р | 12-18 | 6,5 | 1,4 | SMA (розетка) | 1: 4 | ±0,3 |
| KADAMM ДМС-4-1400/2000-5339(р)-Р | 1,4-2 | 6,2 | 1,2 | 5339K | 1: 4 | ±0,2 |
| KADAMM ДМС-4-800/900-5339(р)-Р | 0,8-0,9 | 6,2 | 1,15 | 5339K | 1: 4 | ±0,2 |
| KADAMM ДМС-4-900/1400-5339(р)-Р | 0,9-1,4 | 6,2 | 1,2 | 5339K | 1: 4 | ±0,2 |
Предельные значения: потери — не более; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Выбор внутри серии KADAMM ДМС-Р: вносимые потери, дБ — от 6,2 у KADAMM ДМС-4-800/900-5339(р)-Р до 10,5 у KADAMM ДМС-10-1300-N(р)-Р; КСВН — от 1,15 у KADAMM ДМС-4-800/900-5339(р)-Р до 1,4 у KADAMM ДМС-4-12000/18000-SMA(р)-Р; разбаланс амплитуды, ±дБ — от ±0,1 у KADAMM ДМС-10-1300-N(р)-Р до ±0,3 у KADAMM ДМС-4-12000/18000-SMA(р)-Р.
Серия KADAMM ДМС-Р (800 МГц – 18 ГГц; диапазоны IEEE L, S, C, X, Ku): системы связи и DAS; измерительные стенды; фазированные антенные решётки; сложение мощности.
Комплект поставки модели серии KADAMM ДМС-Р: делитель мощности, паспорт изделия.
Серия KADAMM ДМС-Р перекрывает 800 МГц – 18 ГГц: KADAMM ДМС-4-800/900-5339(р)-Р — 0,8-0,9; KADAMM ДМС-4-900/1400-5339(р)-Р — 0,9-1,4; KADAMM ДМС-4-1400/2000-5339(р)-Р — 1,4-2; KADAMM ДМС-4-12000/18000-SMA(р)-Р — 12-18; KADAMM ДМС-10-1300-N(р)-Р — 1,3.
Соединители серии KADAMM ДМС-Р — SMA, N; по моделям: KADAMM ДМС-4-800/900-5339(р)-Р — 5339K; KADAMM ДМС-4-900/1400-5339(р)-Р — 5339K; KADAMM ДМС-4-1400/2000-5339(р)-Р — 5339K; KADAMM ДМС-4-12000/18000-SMA(р)-Р — SMA (розетка); KADAMM ДМС-10-1300-N(р)-Р — N (розетка).
У KADAMM ДМС-Р: диапазон 800 МГц – 18 ГГц, 5 моделей, соединители SMA, N. У KADAMM ДМС-18: диапазон 700 МГц – 4 ГГц, 3 модели, соединители SMA.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ДМС-Р — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ДМС-Р могут уточняться без уведомления.
Поставляем Сумматоры мощности радиальные KADAMM ДМС-Р под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
