Миниатюрные разъёмы MCX с пружинным механизмом зажима и защёлкой предназначены для работы на частоте до 6 ГГц с контрольным сопротивлением 50 Ом. Они подходят для эластичных и полужестких коаксиальных кабелей. Разъёмы MCX обеспечивают монтаж на печатные платы с использованием технологии сквозной пайки или обратной запрессовки контактов. Для подключения кабелей применяются технологии пайки и обжима. Компактный размер MCX делает их идеальными для использования в миниатюрных инструментах и коммуникационном оборудовании.
| Параметр | Стандартное исполнение | MIL- исполнение |
|---|---|---|
| Коммутационная износостойкость | ≥ 100 | ≥ 500 |
| Усилие подключения/отключения | 14 Н | |
Материалы:
Покрытие:
Эксплуатация в соответствии с изолятором PTFE: IEC 60068 - 1, 55/155/21
| Параметр | Внутренний проводник | Внешний проводник |
|---|---|---|
| Сопротивление проводников | ≤ 5 мОм | ≤ 2.5 мОм |
| Сопротивление изолятора | ≥ 1 ГОм | |
| Напряжение пробоя | 750 В эф. /50 Гц | |
| Сопротивление | 50 Ом | |
| Рабочая частота | < 6 ГГц (CECC 22220) | |
| Потери на отражение | в разъёмах прямой конструкции ≥ 20.0 дБ / 1 ГГц | в разъёмах угловой конструкции ≥ 16.5 дБ / 1 ГГц |

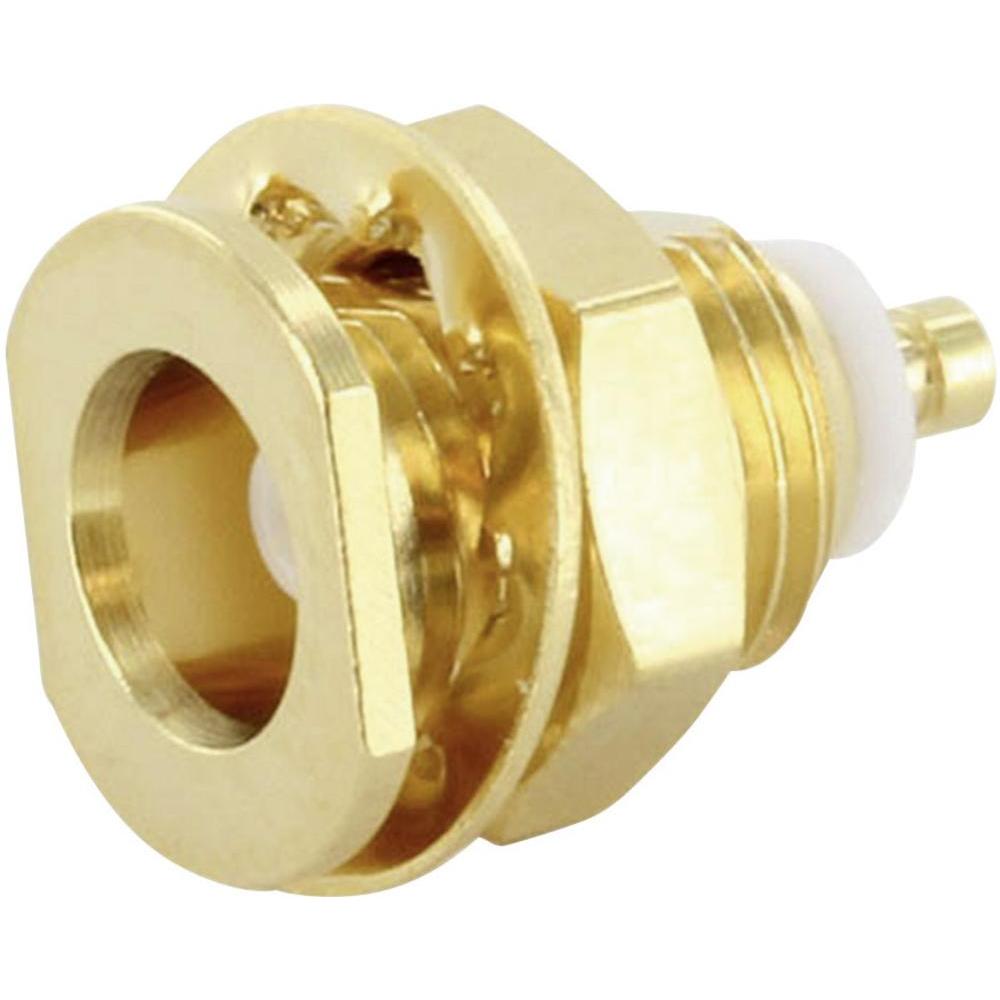

Поставляем Разъем Telegartner J01271A0109 MCX-типа (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
