Делители мощности СВЧ на 8 выходов (сумматоры) KADAMM ДМС-8 Делители мощности СВЧ на 8 выходов (сумматоры) KADAMM ДМС-8

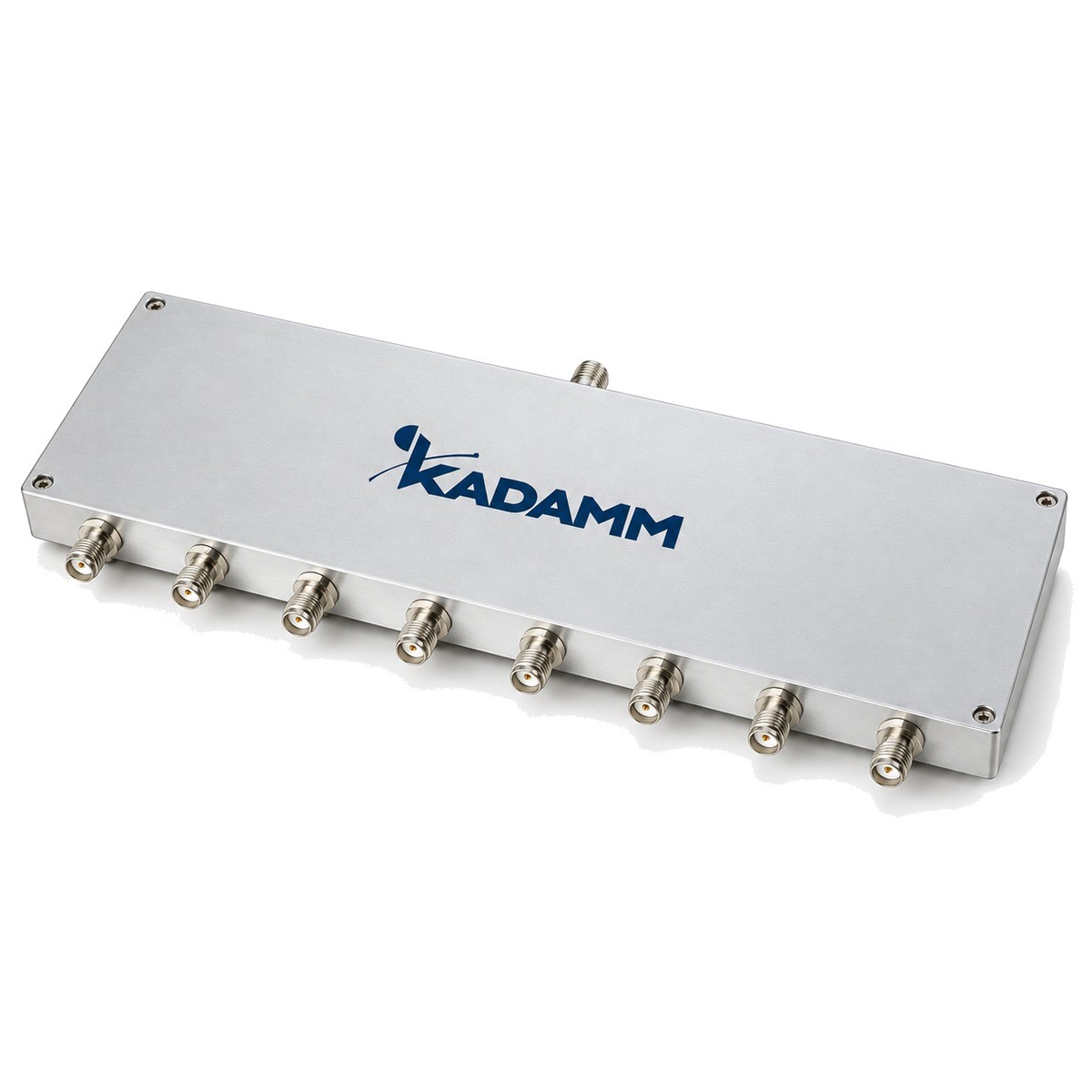

Делители мощности СВЧ на 8 выходов (сумматоры) KADAMM ДМС-8

Код: KADAMM ДМС-8
Делители мощности СВЧ на 8 выходов (сумматоры) KADAMM ДМС-8
KADAMM ДМС-8 — техническое описание (PDF) KADAMM — каталог СВЧ-компонентов (PDF)
Производитель:
KADAMM

Все товары бренда
Только оригинальные
товары бренда i
0 ₽
Цена по запросу
Добавить в корзину

Цену и сроки подтвердит менеджер.

Количество
шт
Звоните:
+7 495 109 02 08
Пишите: sales@bbrc.ru
KADAMM · Делители мощности СВЧ

Делители мощности СВЧ на 8 выходов (сумматоры) KADAMM ДМС-8

Делители мощности СВЧ на 8 выходов (сумматоры): 171 модель в диапазоне до 67 ГГц, соединители SMA, N, 2,92 мм, 2,4 мм, TNC, BNC. Деление сигнала между выходами с равными амплитудой и фазой; часть моделей работает и сумматором.

KADAMM ДМС-8
до 67 ГГц
Диапазон частот
171
Моделей в серии
SMA
Соединитель

Описание

Серия KADAMM ДМС-8 — 171 модель в диапазоне до 67 ГГц, соединители SMA, N, 2,92 мм, 2,4 мм, TNC, BNC. Модели различаются: частоты, мощность дел. / сумм., потери, развязка, разбаланс.

В серии KADAMM ДМС-8 — 171 модель с рабочим диапазоном до 67 ГГц. Для каждой модели приведены вносимые потери, развязка между выходами, КСВН, разбаланс амплитуды и фазы и габариты (без соединителей) — по ним подбирают модель под тракт.

Делитель мощности распределяет сигнал поровну между выходами и в обратном направлении складывает сигналы с выходов в общий порт.

При делении на N выходов на каждый приходится 10·lg N дБ меньше мощности: на два — 3 дБ, на четыре — 6 дБ, на восемь — 9 дБ. Всё, что сверх этой величины, — собственные потери делителя.

По таблице исполнений KADAMM ДМС-8: вносимое ослабление от 0,3 до 23 дБ; развязка от 6 до 30 дБ; КСВН от 1,15 до 2,8 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Устройство и принцип работы

Делитель на 8 выходов. Восемь — третья степень двойки, и делитель на восемь выходов, как правило, строят двоичным деревом в три каскада: одна ячейка на входе, две во втором каскаде и четыре в третьем — семь ячеек со своими развязывающими резисторами. Все пути от входа до выходов одинаковы, поэтому схема хорошо держит равенство фаз даже в широкой полосе. С ростом числа каскадов складываются их собственные потери и неравномерности, а плата и корпус становятся заметно больше. Поэтому модели на восемь выходов различаются не только полосой, но и конструкцией: компактные полосковые для модулей и стендов, исполнения с соединителями N для антенных систем и трактов с повышенной мощностью. Для части моделей отдельно нормированы КСВН входа и выходов, прямая и обратная мощность. Восемь выходов — стандартное число каналов для решёток из восьми излучателей, систем MIMO с восемью антеннами, многоканальных приёмников цифрового формирования луча и стендов, на которых одновременно проверяют восемь изделий. В DAS делитель на восемь выходов питает группу антенн на этаже или в зале от одной магистрали. Если делитель питает фазированную решётку, сравнивайте разбаланс фазы с допустимой ошибкой решётки: именно он определяет искажения диаграммы направленности и уровень боковых лепестков. Делитель на восемь выходов удобно сочетать с делителями на два: при необходимости шестнадцати каналов два одинаковых делителя на восемь после ячейки на два дают симметричную схему, но готовый делитель на шестнадцать выходов всё равно компактнее и имеет нормированный разбаланс.

Ключевые особенности

Диапазон до 67 ГГцСерия KADAMM ДМС-8 перекрывает диапазоны IEEE L, S, C, X, Ku, K, Ka, V.
171 модель в серииРазличаются: частоты, мощность дел. / сумм., потери, развязка, разбаланс.
Широкий выбор диапазоновМодели серии перекрывают до 67 ГГц: от узкополосных до широкополосных исполнений.
Коаксиальные соединителиСоединители SMA, N, 2,92 мм, 2,4 мм, TNC, BNC; другие типы соединителей — уточняйте у менеджера.

Серия в цифрах

ПараметрПо серии
Моделей в серии171
Диапазон частот сериидо 67 ГГц
Мощность в режиме делителя / сумматорапо таблице исполнений (вариантов: 24)
Вносимые потери0,3–23 дБ
Развязка6–30 дБ
Разбаланс амплитуды / фазы, ±дБ / °по таблице исполнений (вариантов: 43)
КСВН1,15–2,8
Соединительпо таблице исполнений (вариантов: 15)
Габаритные размерыпо таблице исполнений (корпусов: 104)

Исполнения серии

АртикулЧастоты, ГГцМощность дел. / сумм., ВтПотери, дБРазвязка, дБРазбаланс, ±дБ / °КСВНСоединительГабариты, мм
KADAMM ДМС-8-0/10000-0,5-SMA0–100,5/-18±2,8-2/-1,6SMA106×50×12
KADAMM ДМС-8-0/18000-1-SMA0–181/-23101,2/122,5SMA92,5×60,18×10
KADAMM ДМС-8-0/2000-2-N0–22/-1917,50,5/11,25N200×60×20
KADAMM ДМС-8-0/2000-2-SMA0–22/-1917,50,3/31,15SMA120×60×12
KADAMM ДМС-8-0/3000-2-N0–32/-19,518,50,5/21,3N60,47×59,55×20
KADAMM ДМС-8-0/3000-2-SMA0–32/-18±1,5181/-1,3SMA43,2×42,5×16
KADAMM ДМС-8-0/4000-2-SMA0–42/-19,5170,8/81,4SMA120×60×12
KADAMM ДМС-8-0/6000-2-SMA0–62/-18±2,5181,2/-1,5SMA43,2×42,5×16
KADAMM ДМС-8-0/8000-2-SMA0–82/-20±1,5181,8/-1,6SMA43,2×42,5×16
KADAMM ДМС-8-10/100-1-SMA0,01–0,11/0,51200,4/41,3SMA120×32×13
KADAMM ДМС-8-10/1800-2-SMA0,01–1,82/-6,0180,7//2,8SMA—
KADAMM ДМС-8-100/2000-100-SMA0,1–2100/-—180,3/41,4SMA (розетка)—
KADAMM ДМС-8-100/2000-30-SMA0,1–230/23,4180,3/41,35SMA224×220×10
KADAMM ДМС-8-100/2000-30-SMA-20,1–2—418——SMA220×225×11
KADAMM ДМС-8-100/3000-30-SMA0,1–330/26,5180,3/61,35SMA322×170×10
KADAMM ДМС-8-100/4000-30-SMA(в)-SMA0,1–430/26,5120,5/61,55SMA252×158×10
KADAMM ДМС-8-100/700-1-SMA0,1–0,71/0,52180,4/81,5SMA120×32×13
KADAMM ДМС-8-100/700-30-SMA0,1–0,730/22200,3/31,25SMA190×190×12
KADAMM ДМС-8-1000/12400-301–12,430/-—16—1,8уточняйте у менеджера—
KADAMM ДМС-8-1000/1700-30-SMA1–1,730/20,8220,4/41,25SMA112×70×12
KADAMM ДМС-8-1000/18000-20-SMA1–1820/14150,5/101,8SMA156×110×10
KADAMM ДМС-8-1000/2000-30-SMA1–230/-1200,4/51,3SMA (розетка)уточняйте у менеджера
KADAMM ДМС-8-1000/26500-30-SMA1–26,530/25,4180,5/71,6SMA120×110×12,7
KADAMM ДМС-8-1000/3000-30-SMA1–330/21180,3/41,3SMA112×70×12
KADAMM ДМС-8-1000/4000-30-SMA1–430/-1,5200,4/41,4SMA (розетка)уточняйте у менеджера
KADAMM ДМС-8-1000/40000-20-2,921–4020/27,3180,7/111,72,92 мм120×110×12,7
KADAMM ДМС-8-1000/40000-20-2,92-21–4020/-—160,6/91,72,92 мм (розетка)—
KADAMM ДМС-8-1000/50000-20-2,41–5020/29,2180,9/141,82,4 мм120×110×12,7
KADAMM ДМС-8-1000/6000-30-SMA1–630/22230,2/41,25SMA110×82×12
KADAMM ДМС-8-1000/6000-SMA1–6уточняйте у менеджера—180,8/101,6SMA108×86×10
KADAMM ДМС-8-1100/1700-30-TNC1,1–1,730/20,8220,3/31,25TNC192×62×20
KADAMM ДМС-8-1120/1170-SMA1,12–1,17уточняйте у менеджера—200,6/61,5SMA116×62×14
KADAMM ДМС-8-12000/26500-20-SMA12–26,520/-—160,8/61,6SMA (розетка)—
KADAMM ДМС-8-1370/30-SMA1,3730/20,8200,2/31,2SMA112×70×12
KADAMM ДМС-8-150/880-N-SMA0,15–0,88уточняйте у менеджера—180,8/101,5N / SMA145×84,1×20
KADAMM ДМС-8-1500/1700-20-SMA1,5–1,720/10,3200,2/41,25SMA138×125×14
KADAMM ДМС-8-1500/5000-30-SMA1,5–530/21,2200,2/21,3SMA108×63×10
KADAMM ДМС-8-1525/1850-100-N1,525–1,85100/100,8180,3/41,2N212×125×22
KADAMM ДМС-8-17000/31000-20-2,9217–3120/12160,5/61,62,92 мм104×40×10
KADAMM ДМС-8-18000/26500-20-2,9218–26,520/11,8160,5/61,62,92 мм104×40×10
KADAMM ДМС-8-18000/40000-10-2,9218–40—3,515——2,92 мм104×40×10
KADAMM ДМС-8-18000/40000-2018–4020/-—16—1,8уточняйте у менеджера—
KADAMM ДМС-8-18000/40000-20-2,9218–4020/13,2160,5/81,72,92 мм104×40×10
KADAMM ДМС-8-18000/40000-20-2,92-118–4020/-—150,9/101,852,92 мм (розетка)—
KADAMM ДМС-8-18000/40000-20-2,92-218–4020/-—150,9/101,852,92 мм (розетка)—
KADAMM ДМС-8-18000/40000-30-2,9218–4030/13,6150,6/61,72,92 мм104×40×10
KADAMM ДМС-8-18000/50000-20-2,418–5020/14,2180,8/101,82,4 мм103,7×30×12,7
KADAMM ДМС-8-1850/2700-250-N1,85–2,7250/150,8180,4/41,3N212×145×22
KADAMM ДМС-8-2/250-1-SMA0,002–0,251/-1250,2/21,3SMA101,6×31,75×9,65
KADAMM ДМС-8-20/100-150-SMA0,02–0,1150/1501,3200,2/51,5SMA164×126×26
KADAMM ДМС-8-200/1000-100-SMA0,2–1100/101200,3/41,25SMA364×208×14
KADAMM ДМС-8-200/1000-30-SMA0,2–130/21,4200,4/41,25SMA172×138×12
KADAMM ДМС-8-200/2000-30-SMA0,2–230/22,8180,3/41,3SMA168×142×10
KADAMM ДМС-8-200/2300-30-SMA0,2–2,330/23180,3/41,3SMA218×118×12
KADAMM ДМС-8-200/6000-30-SMA0,2–630/26,8170,5/51,35SMA260×120×12
KADAMM ДМС-8-2000/10000-30-SMA2–1030/22180,4/41,4SMA110×80×10
KADAMM ДМС-8-2000/18000-20-SMA2–1820/13,2160,5/101,6SMA148,5×95×10
KADAMM ДМС-8-2000/18000-20-SMA-22–1820/-—160,3/41,6SMA (розетка)—
KADAMM ДМС-8-2000/18000-20-SMA-32–1820/-—18—1,5SMA (розетка)—
KADAMM ДМС-8-2000/18000-30-SMA2–18—3,515——SMA129×60×10
KADAMM ДМС-8-2000/18000-30-SMA-22–1830/-3,5150,8/101,85SMA (розетка)уточняйте у менеджера
KADAMM ДМС-8-2000/26500-20-2,922–26,520/13,2160,8/101,92,92 мм123,5×88×10
KADAMM ДМС-8-2000/26500-20-SMA2–26,520/13,2160,8/101,9SMA123,5×88×10
KADAMM ДМС-8-2000/4000-30-SMA2–430/-0,9200,4/51,3SMA (розетка)уточняйте у менеджера
KADAMM ДМС-8-2000/40000-20-2,922–4020/25,9180,7/101,72,92 мм117,9×88,9×12,7
KADAMM ДМС-8-2000/50000-20-2,42–5020/17,2180,8/121,82,4 мм117,9×88,9×12,7
KADAMM ДМС-8-2000/6000-30-N2–630/21,2200,4/41,3N200×60×20
KADAMM ДМС-8-2000/6000-30-SMA2–630/21180,3/41,3SMA108×63×10
KADAMM ДМС-8-2000/8000-20-SMA2–820/-—180,3/41,6SMA (розетка)—
KADAMM ДМС-8-2000/8000-30-SMA2–830/21,5180,4/51,35SMA108×63×10
KADAMM ДМС-8-2000/8000-30-SMA-22–8—1,818——SMA108×63×10
KADAMM ДМС-8-2000/9500-SMA2–9,5уточняйте у менеджера—170,6/81,6SMA108×73×10
KADAMM ДМС-8-223/235-30-SMA0,223–0,23530/21,2200,4/41,3SMA138×130×12
KADAMM ДМС-8-225/450-SMA0,225–0,45уточняйте у менеджера—180,8/101,4SMA228×162×14
KADAMM ДМС-8-240/30-SMA0,2430/20,6200,2/21,2SMA202×106×14
KADAMM ДМС-8-2400/6000-30-SMA2,4–630/21,5200,4/41,35SMA108×63×10
KADAMM ДМС-8-24000/44000-20-2,424–4420/13,6180,6/81,72,4 мм103,7×30×12,7
KADAMM ДМС-8-26500/40000-20-2,9226,5–4020/23180,5/81,62,92 мм103,7×30×12,7
KADAMM ДМС-8-26500/50000-20-2,426,5–5020/14,2180,8/101,82,4 мм103,7×30×12,7
KADAMM ДМС-8-2700/3100-200-SMA2,7–3,1200/-0,9180,3/51,5SMA110×40×14
KADAMM ДМС-8-27000/32000-20-2,9227–3220/11,8180,5/81,52,92 мм104×40×10
KADAMM ДМС-8-2800/4300-SMA2,8–4,3уточняйте у менеджера—200,8/101,3SMA103×61×10
KADAMM ДМС-8-30/3000-2-SMA0,03–32/-18,5170,5/51,3SMA120×60×12
KADAMM ДМС-8-300/18000-30-SMA0,3–1830/58,3180,5/61,5SMA270×117,9×12,7
KADAMM ДМС-8-300/3000-N-SMA0,3–330/22,6200,3/41,3SMA&N163×120×20
KADAMM ДМС-8-300/500-30-SMA0,3–0,530/20,8200,2/31,25SMA210×98×12
KADAMM ДМС-8-300/6000-30-SMA0,3–630/24,8200,3/61,4SMA176×120×12
KADAMM ДМС-8-3000/13000-20-SMA3–1320/12180,4/61,4SMA188×98×10
KADAMM ДМС-8-35350/36150-20-2,9235,35–36,1520/11,8180,5/81,52,92 мм104×40×10
KADAMM ДМС-8-400/4000-30-N0,4–430/22,4200,4/41,35N200×100×20
KADAMM ДМС-8-400/420-SMA0,4–0,42уточняйте у менеджера—200,8/101,3SMA123×102×10
KADAMM ДМС-8-400/6000-30-SMA0,4–630/23,2200,4/51,35SMA138×120×12
KADAMM ДМС-8-400/6000-80-SMA0,4–680/56180,3/61,6SMA324×185×14
KADAMM ДМС-8-400/900-30-BNC0,4–0,930/20,6200,3/31,25BNC194×124×20
KADAMM ДМС-8-4000/12000-20-SMA4–1220/11,5180,2/41,5SMA110×82×10
KADAMM ДМС-8-4000/18000-30-SMA4–1830/11,8160,5/61,8SMA108×63×10
KADAMM ДМС-8-4000/6000-30-SMA4–630/21,2180,4/41,4SMA108×63×10
KADAMM ДМС-8-4000/8000-30-SMA4–830/20,8180,3/51,35SMA112×56×12
KADAMM ДМС-8-40000/67000-12-1,8540–6712/15,9161/121,91,85 мм103,7×30×12,7
KADAMM ДМС-8-450/6000-20-SMA0,45–620/-—180,6/81,8SMA (розетка)—
KADAMM ДМС-8-450/6000-30-SMA0,5–630/-3160,3/81,6SMA (розетка)120×120×12
KADAMM ДМС-8-470/510-10-SMA0,47–0,5110/-2200,5/51,3SMA190×60×11
KADAMM ДМС-8-470/510-20-SMA0,47–0,5120/-1,5200,5/51,3SMA192×81×12
KADAMM ДМС-8-4900/5900-30-SMA4,9–5,930/20,8200,3/31,3SMA108×63×10
KADAMM ДМС-8-5/1000-0,5-SMA0,005–10,5/-—18—1,5SMA60×49×14
KADAMM ДМС-8-5/1000-1-SMA0,005–11/0,53180,5/101,5SMA120×32×13
KADAMM ДМС-8-5/1000-50-SMA0,005–150/501,6120,2/51,5SMA164×126×26
KADAMM ДМС-8-5/500-10-N0,005–0,510/-1,5200,3/51,25N180×50×22
KADAMM ДМС-8-500/18000-20-SMA0,5–1820/16140,8/102SMA172×160×10
KADAMM ДМС-8-500/18000-20-SMA-20,5–1820/-—160,4/51,6SMA (розетка)—
KADAMM ДМС-8-500/2000-30-SMA0,5–230/21,5200,4/41,3SMA123×120×12
KADAMM ДМС-8-500/26500-20-SMA0,5–26,520/-—150,6/51,6SMA (розетка)—
KADAMM ДМС-8-500/26500-30-SMA0,5–26,530/28180,5/101,6SMA161,9×117,9×12,7
KADAMM ДМС-8-500/3000-30-N0,5–330/21,8200,3/41,3N200×95×20
KADAMM ДМС-8-500/3000-30-SMA0,5–330/21,8200,3/41,25SMA126×110×12
KADAMM ДМС-8-500/4000-30-N-SMA0,5–430/22200,3/41,3SMA&N120×110×20
KADAMM ДМС-8-500/4000-30-SMA0,5–430/22,3200,2/41,3SMA126×110×12
KADAMM ДМС-8-500/40000-20-2,920,5–4020/211150,8/121,82,92 мм161,9×147,3×12,7
KADAMM ДМС-8-500/40000-20-2,92-20,5–4020/-11150,6/91,82,92 мм (розетка)—
KADAMM ДМС-8-500/6000-20-SMA0,5–620/-—180,5/51,6SMA (розетка)—
KADAMM ДМС-8-500/6000-30-N0,5–630/23180,4/51,4N200×120×20
KADAMM ДМС-8-500/6000-30-SMA0,5–630/23180,4/41,4SMA115×113×12
KADAMM ДМС-8-500/6000-30-SMA-20,5–6—2,818——SMA110×140×12
KADAMM ДМС-8-500/8000-20-N0,5–820/14180,4/51,5N190×128×20
KADAMM ДМС-8-500/8000-20-SMA0,5–820/13180,4/51,5SMA114×114,5×10
KADAMM ДМС-8-500/8000-20-SMA-20,5–8—4,516——SMA135×150×10
KADAMM ДМС-8-5000/12000-20-SMA5–1220/11,2180,5/51,4SMA104×55×10
KADAMM ДМС-8-50000/66000-0,150–660,1/-6151/201,4WR-15180×50×20
KADAMM ДМС-8-5800/6300-SMA5,8–6,3уточняйте у менеджера—120,8/101,3SMA131×47×14
KADAMM ДМС-8-600/2000-30-SMA0,6–230/21200,3/41,25SMA112×70×12
KADAMM ДМС-8-600/6000-30-N0,6–630/22,5180,3/51,4N200×96×20
KADAMM ДМС-8-600/6000-30-SMA0,6–630/22,8180,4/51,3SMA115×113×12
KADAMM ДМС-8-600/8000-20-SMA0,6–820/1—180,4/уточняйте у менеджера1,45 (вход), 1,25 (выходы)SMA (розетка)уточняйте у менеджера
KADAMM ДМС-8-600/8000-30-SMA0,6–830/23,6200,4/51,4SMA130×118×10
KADAMM ДМС-8-6000/12000-20-SMA(в)6–1220/11,5180,4/51,5SMA106×60×10
KADAMM ДМС-8-6000/12000-SMA6–12уточняйте у менеджера—160,6/81,7SMA108×47×10
KADAMM ДМС-8-6000/18000-100-SMA6–18100/-2,4150,5/81,8SMA191×70×10
KADAMM ДМС-8-6000/18000-30-SMA6–1830/-2,1170,8/101,8SMA (розетка)уточняйте у менеджера
KADAMM ДМС-8-6000/18000-50-SMA6–1850/-2,4170,5/81,8SMA191×63×10
KADAMM ДМС-8-6000/26500-20-SMA6–26,520/-—160,6/91,6SMA (розетка)—
KADAMM ДМС-8-6000/26500-30-SMA6–26,530/22,9180,5/61,6SMA104×49×12,7
KADAMM ДМС-8-6000/40000-20-2,926–4020/13,2150,5/82,22,92 мм104×40×10
KADAMM ДМС-8-698/2700-50-SMA0,698–2,7—1,216——SMA, N199×106,2×21,5
KADAMM ДМС-8-700/3000-30-N0,7–330/21,2200,4/41,3N196×88×20
KADAMM ДМС-8-700/3000-30-SMA0,7–330/21200,3/41,3SMA116×86×14
KADAMM ДМС-8-700/4000-30-N0,7–430/21,8200,4/41,3N200×100×20
KADAMM ДМС-8-750/1710-30-SMA0,75–1,7130/20,6200,3/31,2SMA112×70×12
KADAMM ДМС-8-80/1000-200-SMA0,08–1200/2001,3150,2/51,35SMA164×126×26
KADAMM ДМС-8-80/4000-30-SMA0,08–430/26,6130,4/81,55SMA332×164×12
KADAMM ДМС-8-80/500-30-SMA0,08–0,530/21,8180,2/31,3SMA202×166×10
KADAMM ДМС-8-800/2000-30-SMA0,8–230/21200,3/41,25SMA101,6×68,58×10,16
KADAMM ДМС-8-800/2500-30-N0,8–2,530/21,4200,4/41,25N196×88×20
KADAMM ДМС-8-800/2500-30-SMA0,8–2,530/-1,2200,5/81,4SMA (розетка)уточняйте у менеджера
KADAMM ДМС-8-800/2700-30-N0,8–2,730/21,5200,4/41,3N196×88×20
KADAMM ДМС-8-800/4200-200-N-SMA0,8–4,2200/-1,260,25/71,3SMA&N155,69×144,78×25,91
KADAMM ДМС-8-800/4200-30-SMA0,8–4,230/21,8200,4/41,4SMA120×90×12
KADAMM ДМС-8-800/5000-20-SMA0,8–520/11,5200,4/31,4SMA150×148×12
KADAMM ДМС-8-800/6000-20-SMA0,8–620/22200,4/51,35SMA118×108×10
KADAMM ДМС-8-800/8000-30-SMA0,8–830/23,6200,4/51,4SMA118×115×10
KADAMM ДМС-8-8000/12000-20-SMA8–1220/11,4180,4/51,4SMA122,5×57,5×10
KADAMM ДМС-8-8000/9000-100-SMA8–9100/-1,5180,5/51,35SMA191×70×10
KADAMM ДМС-8-8900/9600-SMA8,9–9,6уточняйте у менеджера—150,8/101,7SMA212×54×10
KADAMM ДМС-8-9000/11000-20-SMA9–1120/11,2180,4/51,4SMA122,5×57,5×10
KADAMM ДМС-8-9000/45000-0,1-2,49–450,1/-7151/201,42,4 мм120×40×12,7
KADAMM ДМС-8-9350/9450-SMA9,35–9,45уточняйте у менеджера—200,8/101,5SMA108×45×10
KADAMM ДМС-8-950/2150-30-N0,95–2,1530/21,2220,4/41,25N196×88×20
KADAMM ДМС-8-950/2150-30-N-SMA0,95–2,1530/23300,3/31,25N&SMA224×80×21
KADAMM ДМС-8-950/2150-30-SMA0,95–2,1530/23300,3/31,25SMA110×93×12
KADAMM ДМС-8-950/2150-30-SMA-DC0,95–2,1530/10,6200,3/31,25SMA120×114×14
KADAMM ДМС-8-950/2150-30-TNC0,95–2,1530/20,8200,3/31,25TNC192×62×20
KADAMM ДМС-8-98/102-30-N0,098–0,10230/20,8200,2/31,2N215×168×20

Предельные значения: потери — не более; развязка — не менее; разбаланс — не более; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.

Прочие параметры

Указаны у части моделей серии; у остальных параметр не нормируется.

ПараметрЗначение
Прямая мощность, Вт, не более30 — KADAMM ДМС-8-100/2000-30-SMA-2, KADAMM ДМС-8-2000/18000-30-SMA, KADAMM ДМС-8-2000/8000-30-SMA-2, KADAMM ДМС-8-500/6000-30-SMA-2; 10 — KADAMM ДМС-8-18000/40000-10-2,92; 20 — KADAMM ДМС-8-500/8000-20-SMA-2; 50 — KADAMM ДМС-8-698/2700-50-SMA
Рабочая температура, °C-40–+85 — KADAMM ДМС-8-100/2000-30-SMA-2, KADAMM ДМС-8-500/6000-30-SMA-2, KADAMM ДМС-8-698/2700-50-SMA; -55–+85 — KADAMM ДМС-8-1000/2000-30-SMA, KADAMM ДМС-8-1000/4000-30-SMA, KADAMM ДМС-8-18000/40000-10-2,92, KADAMM ДМС-8-2000/18000-30-SMA, KADAMM ДМС-8-2000/18000-30-SMA-2, KADAMM ДМС-8-2000/4000-30-SMA, KADAMM ДМС-8-2000/8000-30-SMA-2, KADAMM ДМС-8-450/6000-30-SMA, KADAMM ДМС-8-500/8000-20-SMA-2, KADAMM ДМС-8-6000/18000-30-SMA, KADAMM ДМС-8-800/2500-30-SMA
КСВН выходов, не более1,3 — KADAMM ДМС-8-100/2000-30-SMA-2, KADAMM ДМС-8-1000/4000-30-SMA, KADAMM ДМС-8-2000/8000-30-SMA-2; 1,2 — KADAMM ДМС-8-1000/2000-30-SMA, KADAMM ДМС-8-2000/4000-30-SMA; 1,8 — KADAMM ДМС-8-18000/40000-10-2,92; 1,5 — KADAMM ДМС-8-2000/18000-30-SMA, KADAMM ДМС-8-450/6000-30-SMA, KADAMM ДМС-8-500/6000-30-SMA-2, KADAMM ДМС-8-500/8000-20-SMA-2, KADAMM ДМС-8-6000/18000-30-SMA; 1,6 — KADAMM ДМС-8-2000/18000-30-SMA-2; 1,35 — KADAMM ДМС-8-698/2700-50-SMA; 1,25 — KADAMM ДМС-8-800/2500-30-SMA
КСВН входа, не более1,4 — KADAMM ДМС-8-100/2000-30-SMA-2, KADAMM ДМС-8-2000/8000-30-SMA-2; 1,9 — KADAMM ДМС-8-18000/40000-10-2,92; 1,6 — KADAMM ДМС-8-2000/18000-30-SMA, KADAMM ДМС-8-500/8000-20-SMA-2; 1,5 — KADAMM ДМС-8-500/6000-30-SMA-2; 1,35 — KADAMM ДМС-8-698/2700-50-SMA
Обратная мощность, Вт2 — KADAMM ДМС-8-100/2000-30-SMA-2, KADAMM ДМС-8-698/2700-50-SMA; 3 — KADAMM ДМС-8-18000/40000-10-2,92, KADAMM ДМС-8-2000/18000-30-SMA, KADAMM ДМС-8-2000/8000-30-SMA-2, KADAMM ДМС-8-500/6000-30-SMA-2, KADAMM ДМС-8-500/8000-20-SMA-2
Вносимые потери (без учёта деления), дБ, не более3,2 — KADAMM ДМС-8-100/2000-100-SMA, KADAMM ДМС-8-2000/18000-20-SMA-3; 3,5 — KADAMM ДМС-8-1000/12400-30, KADAMM ДМС-8-2000/18000-20-SMA-2; 7 — KADAMM ДМС-8-1000/40000-20-2,92-2, KADAMM ДМС-8-500/18000-20-SMA-2; 2,5 — KADAMM ДМС-8-1000/6000-SMA, KADAMM ДМС-8-450/6000-20-SMA, KADAMM ДМС-8-500/6000-20-SMA, KADAMM ДМС-8-8900/9600-SMA; 1,8 — KADAMM ДМС-8-1120/1170-SMA; 2,8 — KADAMM ДМС-8-12000/26500-20-SMA; 0,8 — KADAMM ДМС-8-150/880-N-SMA; 2 — KADAMM ДМС-8-18000/40000-20; 3,6 — KADAMM ДМС-8-18000/40000-20-2,92-1, KADAMM ДМС-8-18000/40000-20-2,92-2; 1,9 — KADAMM ДМС-8-2000/8000-20-SMA; 2,2 — KADAMM ДМС-8-2000/9500-SMA; 1,5 — KADAMM ДМС-8-225/450-SMA, KADAMM ДМС-8-400/420-SMA, KADAMM ДМС-8-9350/9450-SMA; 1,3 — KADAMM ДМС-8-2800/4300-SMA; 3 — KADAMM ДМС-8-5/1000-0,5-SMA; 9 — KADAMM ДМС-8-500/26500-20-SMA; 0,5 — KADAMM ДМС-8-5800/6300-SMA; 3,0 — KADAMM ДМС-8-600/8000-20-SMA; 2,7 — KADAMM ДМС-8-6000/12000-SMA; 2,9 — KADAMM ДМС-8-6000/26500-20-SMA

Как читать параметры

ПараметрЧто означает
Диапазон частот, ГГцРабочий диапазон: в нём нормированы все параметры делителя. Выбирайте модель, перекрывающую частоты тракта с запасом. В серии: 0–67 ГГц.
Вносимые потери, дБПолное ослабление от входа до одного выхода. Если в таблице нет отдельной колонки потерь без учёта деления, сравнивайте модели с одинаковым числом выходов. В серии: 0,3–23 дБ.
Развязка, дБНасколько ослабляется сигнал, попавший на один выход, по пути к другому выходу. Чем больше, тем меньше нагрузки каналов влияют друг на друга; в таблице — худшее значение по парам выходов. В серии: 6–30 дБ.
Разбаланс амплитуды / фазы, ±дБ / °Наибольшее отклонение амплитуды и фазы выходов от среднего: важно для антенных решёток и сумматоров, где ошибки фазы искажают результат. В серии: по таблице исполнений (вариантов: 43).
КСВНСогласование портов делителя с трактом: чем ближе к единице, тем меньше отражение. В серии: 1,15–2,8.
Мощность в режиме делителя / сумматора, ВтДопустимая мощность при работе делителем и сумматором. В режиме сумматора она обычно ниже: при разнице фаз и амплитуд источников часть мощности рассеивается на резисторах. В серии: по таблице исполнений (вариантов: 24).
СоединительТип соединителей портов: у каждого свой верхний предел частоты и допустимая мощность. В серии: по таблице исполнений (вариантов: 15).
Габаритные размеры, ммРазмеры корпуса без соединителей — для компоновки в шкафу, модуле или на стенде. В серии: по таблице исполнений (корпусов: 104).

Как подобрать

ЧастотыРабочие частоты тракта должны лежать внутри полосы исполнения; диапазон серии — до 67 ГГц.
Число выходовПо числу нагрузок, которые нужно запитать.
Режим сумматораЕсли делитель будет складывать мощность, сравнивайте допустимую мощность именно в режиме сумматора.
АртикулВ заявке указывают полный артикул строки таблицы исполнений.

Выбор внутри серии KADAMM ДМС-8: мощность в режиме делителя / сумматора, Вт — от 250/15 у KADAMM ДМС-8-1850/2700-250-N до 0,1/- у KADAMM ДМС-8-9000/45000-0,1-2,4; вносимые потери, дБ — от 0,3 у KADAMM ДМС-8-1500/1700-20-SMA до 23 у KADAMM ДМС-8-0/18000-1-SMA; развязка, дБ — от 30 у KADAMM ДМС-8-950/2150-30-N-SMA до 6 у KADAMM ДМС-8-800/4200-200-N-SMA.

Применение

Разводка сигнала на несколько антенн или приёмников, сложение мощности нескольких усилителей, многоканальные стенды.

Комплект поставки

Комплект поставки модели серии KADAMM ДМС-8: делитель мощности, паспорт изделия.

Нормативная база и термины

✓
ГОСТ 20265-83 — соединители радиочастотные коаксиальные: присоединительные размеры, обозначение вилки и розетки; соединители серии KADAMM ДМС-8 — SMA, N, 2,92 мм, 2,4 мм, TNC, BNC
✓
ГОСТ 13317-89 — элементы соединения СВЧ-трактов; КСВН — коэффициент стоячей волны по напряжению
✓
ГОСТ 15094-69 — классификатор радиоизмерительных приборов и устройств коаксиальных и волноводных трактов
✓
ГОСТ 18238-72 — линии передачи сверхвысоких частот: термины и определения

Смотрите также

Раздел каталога: Делители мощности СВЧ и сумматорыВсе модели раздела

Вопросы и ответы

Мощность делится пополам, а половина мощности — это 3 дБ.

Это не потери: оба выхода вместе получают почти всю входную мощность.

По строке таблицы исполнений — полным артикулом.

Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.

В нём на один каскад ячеек больше; каждый каскад — это отрезки линий в четверть волны, и в широкополосных моделях их несколько.

Да: фазовые ошибки между выходами искажают диаграмму направленности и поднимают боковые лепестки.

Да, если мощность каждого источника и суммарная укладываются в мощность в режиме сумматора, а источники когерентны и выровнены по фазе.

Серия KADAMM ДМС-8 перекрывает до 67 ГГц: KADAMM ДМС-8-0/2000-2-N — 0–2; KADAMM ДМС-8-0/2000-2-SMA — 0–2; KADAMM ДМС-8-0/3000-2-SMA — 0–3; KADAMM ДМС-8-0/3000-2-N — 0–3; KADAMM ДМС-8-0/4000-2-SMA — 0–4; KADAMM ДМС-8-0/6000-2-SMA — 0–6; KADAMM ДМС-8-0/8000-2-SMA — 0–8; KADAMM ДМС-8-0/10000-0,5-SMA — 0–10; ещё 163 в таблице исполнений.

Соединители серии KADAMM ДМС-8 — SMA, N, 2,92 мм, 2,4 мм, TNC, BNC; по моделям: KADAMM ДМС-8-0/2000-2-N — N; KADAMM ДМС-8-0/2000-2-SMA — SMA; KADAMM ДМС-8-0/3000-2-SMA — SMA; KADAMM ДМС-8-0/3000-2-N — N; KADAMM ДМС-8-0/4000-2-SMA — SMA; KADAMM ДМС-8-0/6000-2-SMA — SMA; ещё 165 в таблице исполнений.

КАДАММ — делители мощности свч: запросить цену и сроки
Подберём модель под ваш тракт. Сроки поставки уточняйте у менеджера.
Запросить цену →+7 (495) 109-02-08

Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ДМС-8 — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ДМС-8 могут уточняться без уведомления.

Поставляем Делители мощности СВЧ на 8 выходов (сумматоры) KADAMM ДМС-8 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.

2 статьи

Резистивный делитель мощности или делитель Уилкинсона: потери 6 и 3 дБ, развязка и полоса

Делитель мощности на два выхода строят по одной из двух схем. Резистивный делитель — три резистора без частотно-зависимых элементов: работает от постоянного тока до десятков гигагерц, но отдаёт на каждый выход на 6 дБ…

Делитель мощности или направленный ответвитель: что выбрать

Оба устройства делят сигнал, но решают разные задачи: делитель раскладывает мощность между выходами поровну, ответвитель отбирает небольшую долю для измерения и пропускает основной сигнал дальше. Разбираем, по каким…

Делители мощности СВЧ на 8 выходов (сумматоры) KADAMM ДМС-8
0 ₽
Цена по запросу
Добавить в корзину
Похожие товары:
Код: 4934327

Делители мощности СВЧ на 20 выходов (сумматоры) KADAMM ДМС-20

KADAMM
0 ₽ Цена по запросу
шт
Код: 4934237

Делители мощности СВЧ на 6 выходов (сумматоры) KADAMM ДМС-6

KADAMM
0 ₽ Цена по запросу
шт
Код: 4934236

Делители мощности СВЧ на 5 выходов (сумматоры) KADAMM ДМС-5

KADAMM
0 ₽ Цена по запросу
шт
Код: 4934234

Делители мощности СВЧ на 3 выхода (сумматоры) KADAMM ДМС-3

KADAMM
0 ₽ Цена по запросу
шт
Просмотренные товары:
Код: 4934238

Делители мощности СВЧ на 8 выходов (сумматоры) KADAMM ДМС-8

KADAMM
0 ₽ Цена по запросу
шт
