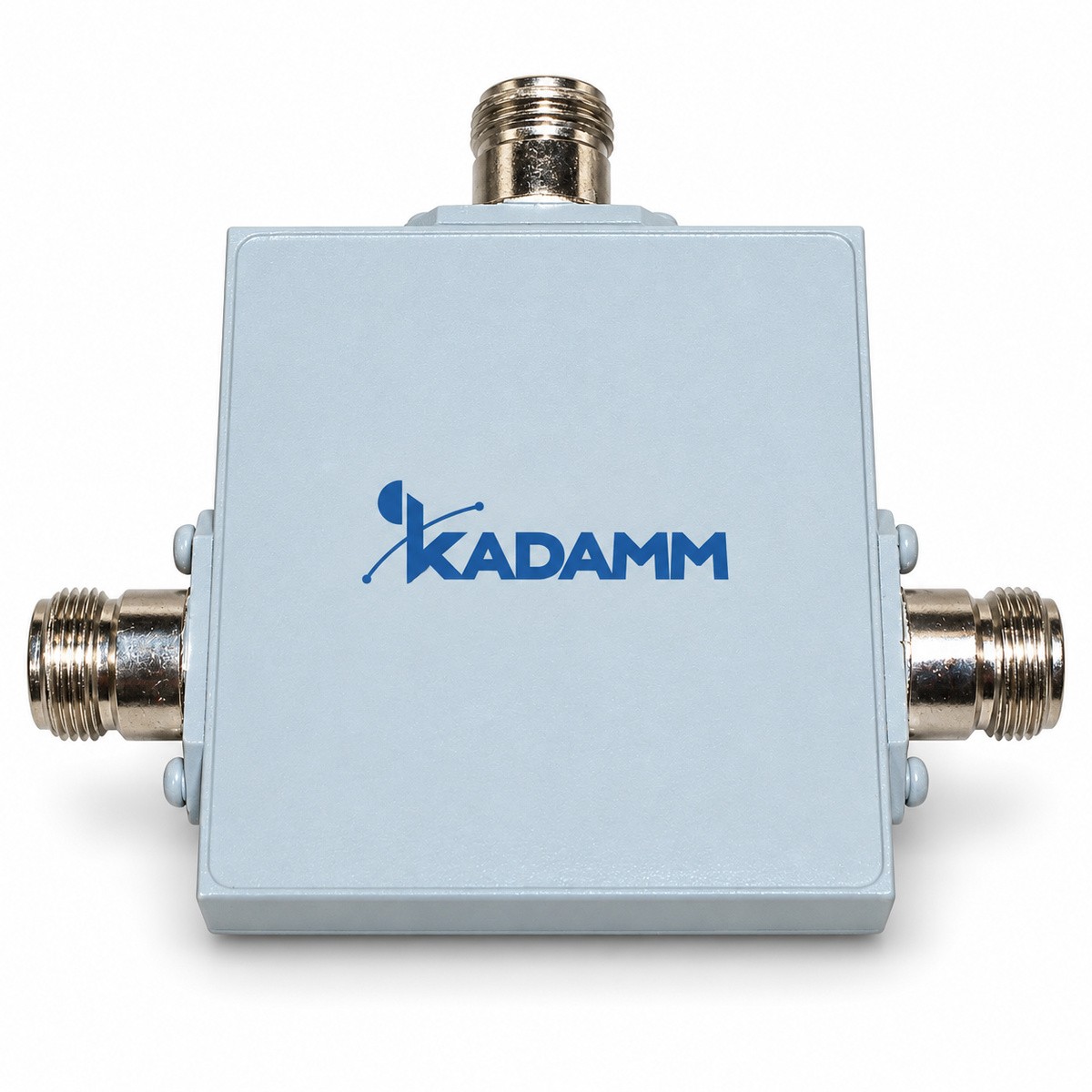

Делители и сумматоры мощности коаксиальные на 2 выхода: 11 моделей в диапазоне до 40 ГГц, соединители SMA, N. Деление сигнала между выходами с равными амплитудой и фазой; часть моделей работает и сумматором.
Серия KADAMM ДМС-2-К — 11 моделей в диапазоне до 40 ГГц, соединители SMA, N. Модели различаются: частоты, потери, развязка, КСВН, разбаланс.
В серии KADAMM ДМС-2-К — 11 моделей с рабочим диапазоном до 40 ГГц. Для каждой модели приведены вносимые потери, развязка между выходами, КСВН, разбаланс амплитуды и фазы и габариты (без соединителей) — по ним подбирают модель под тракт.
| Артикул | Частоты, ГГц | Потери, дБ | Развязка, дБ | КСВН | Соединитель | Разбаланс, ±дБ |
|---|---|---|---|---|---|---|
| KADAMM ДМС-2-0/2700-SMA(р) | 0-2,7 | 3,5 | 5 | 1,25 | SMA (розетка) | ≤±0,15 |
| KADAMM ДМС-2-18000/40000-2,92(р) | 18-40 | 1,5 | 18 | 1,6 | 2,92 (розетка) | ≤±0,3 |
| KADAMM ДМС-2-2000/18000-SMA(р) | 2-18 | 1,2 | 15 | 1,4 | SMA (розетка) | ≤±0,4 |
| KADAMM ДМС-2-2000/3000-N(р) | 2-3 | 0,5 | 15 | 1,25 | N (розетка) | ≤±0,2 |
| KADAMM ДМС-2-3000/4000-N(р) | 3-4 | 0,5 | 15 | 1,25 | N (розетка) | ≤±0,2 |
| KADAMM ДМС-2-4000/8000-SMA(р) | 4-8 | 0,5 | 15 | 1,25 | SMA (розетка) | ≤±0,3 |
| KADAMM ДМС-2-500/18000-SMA(р) | 0,5-18 | 1,9 | 15 | 1,7 | SMA (розетка) | ≤±0,4 |
| KADAMM ДМС-2-800/2700-N(р) | 0,8-2,7 | 0,5 | 15 | 1,25 | N (розетка) | ≤±0,15 |
| KADAMM ДМС-2-8000/12000-SMA(р) | 8-12 | 0,6 | 15 | 1,25 | SMA (розетка) | ≤±0,3 |
| KADAMM ДМС-2-8000/18000-SMA(р) | 8-18 | 0,8 | 15 | 1,35 | SMA (розетка) | ≤±0,3 |
| KADAMM ДМС-2-8000/40000-2,92(р) | 8-40 | 2 | 15 | 1,5 | 2,92 (розетка) | ≤±0,4 |
Предельные значения: потери — не более; развязка — не менее; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| Число выходов | 1: 2 |
Выбор внутри серии KADAMM ДМС-2-К: вносимые потери, дБ — от 0,5 у KADAMM ДМС-2-800/2700-N(р) до 3,5 у KADAMM ДМС-2-0/2700-SMA(р); развязка, дБ — от 18 у KADAMM ДМС-2-18000/40000-2,92(р) до 5 у KADAMM ДМС-2-0/2700-SMA(р); КСВН — от 1,25 у KADAMM ДМС-2-0/2700-SMA(р) до 1,7 у KADAMM ДМС-2-500/18000-SMA(р).
Серия KADAMM ДМС-2-К (до 40 ГГц; диапазоны IEEE L, S, C, X, Ku, K, Ka): системы связи и DAS; измерительные стенды; фазированные антенные решётки; сложение мощности.
Комплект поставки модели серии KADAMM ДМС-2-К: делитель мощности, паспорт изделия.
Серия KADAMM ДМС-2-К перекрывает до 40 ГГц: KADAMM ДМС-2-0/2700-SMA(р) — 0-2,7; KADAMM ДМС-2-800/2700-N(р) — 0,8-2,7; KADAMM ДМС-2-2000/3000-N(р) — 2-3; KADAMM ДМС-2-3000/4000-N(р) — 3-4; KADAMM ДМС-2-4000/8000-SMA(р) — 4-8; KADAMM ДМС-2-8000/12000-SMA(р) — 8-12; KADAMM ДМС-2-8000/18000-SMA(р) — 8-18; KADAMM ДМС-2-2000/18000-SMA(р) — 2-18; ещё 3 в таблице исполнений.
Соединители серии KADAMM ДМС-2-К — SMA, N; по моделям: KADAMM ДМС-2-0/2700-SMA(р) — SMA (розетка); KADAMM ДМС-2-800/2700-N(р) — N (розетка); KADAMM ДМС-2-2000/3000-N(р) — N (розетка); KADAMM ДМС-2-3000/4000-N(р) — N (розетка); KADAMM ДМС-2-4000/8000-SMA(р) — SMA (розетка); KADAMM ДМС-2-8000/12000-SMA(р) — SMA (розетка); ещё 5 в таблице исполнений.
У всех 11 моделей серии KADAMM ДМС-2-К: Число выходов — 1: 2.
У KADAMM ДМС-2-К: диапазон до 40 ГГц, 11 моделей, соединители SMA, N. У KADAMM ДМС-12: диапазон до 40 ГГц, 22 модели, соединители SMA, N, 2,92 мм.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ДМС-2-К — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ДМС-2-К могут уточняться без уведомления.
Поставляем Делители и сумматоры мощности коаксиальные на 2 выхода KADAMM ДМС-2-К под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
