Делители мощности СВЧ на 14 выходов (сумматоры): 1 модель в диапазоне 500 МГц – 1,6 ГГц, соединители SMA. Деление сигнала между выходами с равными амплитудой и фазой; часть моделей работает и сумматором.
Делитель мощности СВЧ распределяет входной сигнал между выходами с равными амплитудой и фазой. Часть моделей допускает обратное включение — сложение сигналов нескольких источников (режим сумматора); допустимая мощность в каждом режиме указана в таблице через косую черту, прочерк во втором значении означает, что модель в режиме сумматора не применяется.

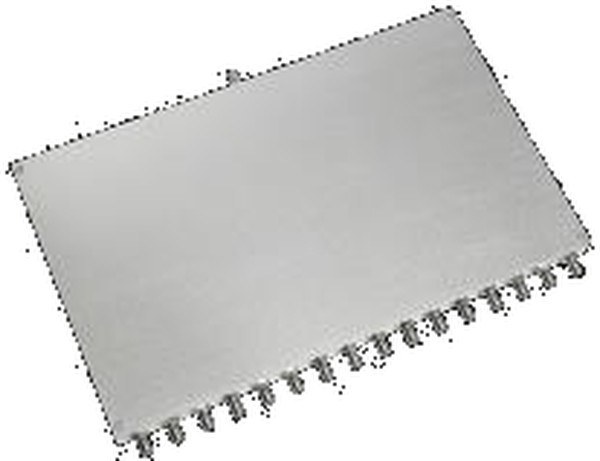

В серии KADAMM ДМС-14C-500-1600 — 1 модель с рабочим диапазоном 500 МГц – 1,6 ГГц. Для каждой модели приведены вносимые потери, развязка между выходами, КСВН, разбаланс амплитуды и фазы и габариты (без соединителей) — по ним подбирают модель под тракт.
| Артикул |
|---|
| KADAMM ДМС-14C-500-1600 |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0,5–1,6 |
| Вносимые потери, дБ, не более | 18,5 |
| Развязка, дБ, не менее | 18 |
| Разбаланс амплитуды / фазы, ±дБ / °, не более | 1,5/3 |
| КСВН, не более | 1,5 |
| Соединитель | SMA |
| Габаритные размеры, мм | 110×191×10 |
Выберите модель, диапазон которой целиком перекрывает рабочий диапазон системы, затем проверьте допустимую мощность в нужном режиме (делитель или сумматор), развязку между выходами и тип соединителей. Если модель нужна для сложения сигналов, берите исполнение с указанной мощностью в режиме сумматора.
Только модели, у которых в столбце мощности указано второе значение (режим сумматора). Прочерк означает, что в режиме сумматора модель не применяется.
Нагрузите его согласованной нагрузкой 50 Ом: открытый выход ухудшает развязку и КСВН.
Нет, габариты в таблице приведены без соединителей.
Производитель — КАДАММ (KADAMM). Термины параметров — по ГОСТ 23221-78 и ГОСТ 20265-83. Характеристики могут быть изменены без уведомления.
Промышленное оборудование Делители мощности СВЧ на 14 выходов (сумматоры) KADAMM ДМС-14C-500-1600 от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
Файлы для скачивания:
KADAMM ДМС-14C-500-1600 — техническое описание (PDF)
