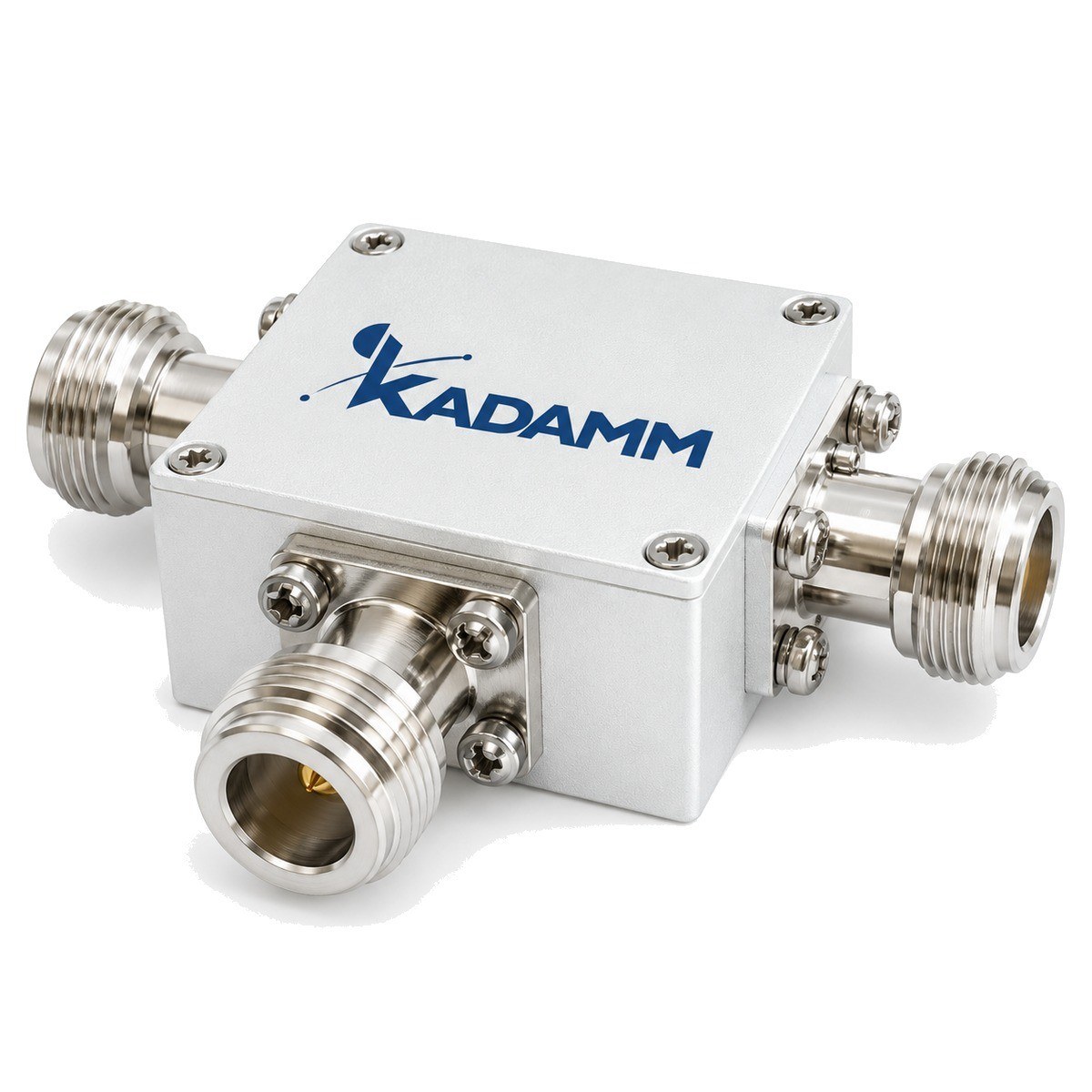

Делители мощности СВЧ на 2 выхода (сумматоры) до 0,5 ГГц KADAMM ДМС-2

Делители мощности СВЧ на 2 выхода (сумматоры) до 0,5 ГГц: 61 модель в диапазоне 9 кГц – 500 МГц, соединители N, SMA. Деление сигнала между выходами с равными амплитудой и фазой; часть моделей работает и сумматором.

KADAMM ДМС-2
9 кГц – 500 МГц
Диапазон частот
61
Моделей в серии
N
Соединитель

Описание

Серия KADAMM ДМС-2 — 61 модель в диапазоне 9 кГц – 500 МГц, соединители N, SMA. Модели различаются: частоты, мощность дел. / сумм., потери, развязка, разбаланс.

В серии KADAMM ДМС-2 — 61 модель с рабочим диапазоном 9 кГц – 500 МГц. Для каждой модели приведены вносимые потери, развязка между выходами, КСВН, разбаланс амплитуды и фазы и габариты (без соединителей) — по ним подбирают модель под тракт.

Делитель мощности распределяет сигнал поровну между выходами и в обратном направлении складывает сигналы с выходов в общий порт.

При делении на N выходов на каждый приходится 10·lg N дБ меньше мощности: на два — 3 дБ, на четыре — 6 дБ, на восемь — 9 дБ. Всё, что сверх этой величины, — собственные потери делителя.

По таблице исполнений KADAMM ДМС-2: вносимое ослабление от 0,1 до 6,8 дБ; развязка от 5,6 до 30 дБ; КСВН от 1,2 до 1,7 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Устройство и принцип работы

Делитель на 2 выхода. Делитель на два выхода — элементарная ячейка всей техники деления мощности: из таких ячеек собирают многоканальные делители, ими же разводят сигнал на два направления в любом тракте. В классической схеме Уилкинсона это два четвертьволновых плеча от общего входа и один развязывающий резистор между выходами; в широкополосных моделях плечи разбиты на несколько последовательных секций, каждая со своим резистором. Серия самая многочисленная в разделе: модели различаются полосой, соединителями и классом мощности. Модели, у которых нижняя граница диапазона в артикуле начинается с нуля, как правило, резистивные: они пропускают сигнал вплоть до постоянного тока, но развязка между выходами у них заметно меньше, чем у схем с четвертьволновыми плечами. Для части моделей отдельно нормированы КСВН входа и выходов, прямая и обратная мощность — это модели для трактов с заметной мощностью, где важно, что выдержит резистор при рассогласовании одного из выходов. Типовые задачи: разветвить сигнал антенны на два приёмника, снять контрольную копию сигнала на анализатор, подать гетеродин на два смесителя, сложить выходы двух усилителей мощности. В сумматоре двух усилителей разница фаз и амплитуд складываемых сигналов напрямую превращается в мощность на резисторе, поэтому усилители подбирают парой или выравнивают фазу. При выборе сравнивайте не только диапазон и потери, но и развязку: если на выходы подключены разные по согласованию нагрузки, именно развязка не даёт им влиять друг на друга. Если делитель ставят в мощном тракте, проверяйте, выдержит ли резистор обратную мощность при обрыве кабеля на одном из выходов: в этом случае половина мощности возвращается и рассеивается внутри делителя.

Ключевые особенности

61 модель в серииРазличаются: частоты, мощность дел. / сумм., потери, развязка, разбаланс.
Широкий выбор диапазоновМодели серии перекрывают 9 кГц – 500 МГц: от узкополосных до широкополосных исполнений.
Коаксиальные соединителиСоединители N, SMA; другие типы соединителей — уточняйте у менеджера.

Серия в цифрах

ПараметрПо серии
Моделей в серии61
Диапазон частот серии9 кГц – 500 МГц
Мощность в режиме делителя / сумматорапо таблице исполнений (вариантов: 33)
Вносимые потери0,1–6,8 дБ
Развязка5,6–30 дБ
Разбаланс амплитуды / фазы, ±дБ / °по таблице исполнений (вариантов: 14)
КСВН1,2–1,7
СоединительSMA; N; 7/16DIN&N; 7/16DIN; SC&N
Габаритные размерыпо таблице исполнений (корпусов: 42)

Исполнения серии

АртикулЧастоты, ГГцМощность дел. / сумм., ВтПотери, дБРазвязка, дБРазбаланс, ±дБ / °КСВНСоединительГабариты, мм
KADAMM ДМС-2-0,009/250-50-SMA0,000009–0,2550/-0,5180,1/21,7SMA110×70×30
KADAMM ДМС-2-0,2/2-10-SMA0,0002–0,00210/-0,5200,2/21,3SMA17,5×15,8×10
KADAMM ДМС-2-1/200-1500-N0,001–0,21500/15000,4200,2/21,35N180×150×75
KADAMM ДМС-2-1/500-100-SMA0,001–0,5100/1000,5150,3/51,4SMA32×32×20
KADAMM ДМС-2-1/500-25-SMA0,001–0,525/251150,3/51,4SMA32×32×20
KADAMM ДМС-2-10/500-100-SMA0,01–0,5100/1000,6120,2/31,6SMA50,8×82,55×20
KADAMM ДМС-2-100/200-100-N0,1–0,2100/100,3200,2/21,2N168×90×22
KADAMM ДМС-2-100/350-30-SMA0,1–0,3530/21200,2/21,25SMA168×90×22
KADAMM ДМС-2-100/400-200-N0,1–0,4200/200,4200,2/21,2N98×72×20
KADAMM ДМС-2-100/400-30-N0,1–0,430/21220,2/21,2N98×72×20
KADAMM ДМС-2-100/500-300-N-20,1–0,5300/1000,5200,2/21,25N262×84×22
KADAMM ДМС-2-100/500-300-N-200,1–0,5300/200,5200,2/21,25N262×84×22
KADAMM ДМС-2-100/500-400-7/160,1–0,5400/1000,6200,2/21,257/16DIN260×88×35
KADAMM ДМС-2-100/500-50-N0,1–0,550/30,5200,2/21,25N130×80×14
KADAMM ДМС-2-100/500-50-SMA0,1–0,550/50,5200,2/31,25SMA130×80×14
KADAMM ДМС-2-100/500-500-N0,1–0,5500/5000,3200,1/11,25N170×110×20
KADAMM ДМС-2-115/160-100-N0,115–0,16100/1000,2200,1(тип.)/1(тип.)1,25Nуточняйте у менеджера
KADAMM ДМС-2-115/160-100-SMA0,115–0,16100/1000,2200,1(тип.)/1(тип.)1,25SMAуточняйте у менеджера
KADAMM ДМС-2-136/174-300-N0,136–0,174300/250,3200,2/21,2N111×50×20
KADAMM ДМС-2-2/220-200-N0,002–0,22200/2000,4200,2/41,3N80×94×60
KADAMM ДМС-2-2/30-2K-N0,002–0,032K/-0,15300,1/11,2N160×166×58
KADAMM ДМС-2-20/500-100-SMA0,02–0,5100/1000,9150,2/51,6SMA50,8×82,55×20
KADAMM ДМС-2-20/500-350-N0,02–0,5350/350180,2/21,7N210×210×22
KADAMM ДМС-2-20/500-50-SMA0,02–0,550/500,35200,2/31,3SMA77×42×22
KADAMM ДМС-2-210/240-50-N0,21–0,2450/50,3200,2/21,2N84×76×20
KADAMM ДМС-2-225/400-200-N0,225–0,4200/2000,1200,05(тип.)/0,2(тип.)1,2N134×124×26
KADAMM ДМС-2-225/400-500-N0,225–0,4500/5000,1200,05(тип.)/0,4(тип.)1,2N134×124×26
KADAMM ДМС-2-3/30-100-SMA0,003–0,03100/1000,3200,1/21,3SMA90×70×25
KADAMM ДМС-2-3/30-700-N0,003–0,03700/7000,3180,2/21,2N140×130×55
KADAMM ДМС-2-30/300-2-N0,03–0,32/-6,85,60,3/31,2N110×60×71
KADAMM ДМС-2-30/400-100-N0,03–0,4100/1000,5200,1/31,35N250×80×12
KADAMM ДМС-2-30/400-20-SMA0,03–0,420/21,8200,2/21,2SMA250×80×12
KADAMM ДМС-2-30/406-500-N-10,03–0,406500/2000,8100,2/21,6N170×175×30
KADAMM ДМС-2-30/406-500-SMA0,03–0,406500/5000,5200,1/31,35SMA170×175×30
KADAMM ДМС-2-30/90-200-N0,03–0,09200/-3,5150,5/51,3N110×60×71
KADAMM ДМС-2-30/90-200-SMA0,03–0,09200/-3,5150,5/51,3SMA80×60×22
KADAMM ДМС-2-300/500-50-SMA0,3–0,550/50,3200,2/21,2SMA85×50×14
KADAMM ДМС-2-336/366-30-N0,336–0,36630/20,3200,2/21,2N80×52×20
KADAMM ДМС-2-380/410-300-N0,38–0,41300/800,3200,2/21,2N60×38×12
KADAMM ДМС-2-380/460-100-7/160,38–0,46100/-0,3200,2/21,27/16DIN95×78×30
KADAMM ДМС-2-380/470-300-N0,38–0,47300/250,3200,2/21,2N95×78×30
KADAMM ДМС-2-4/30-800-N0,004–0,03800/8000,320—1,3N148×148×45
KADAMM ДМС-2-400/450-100-N0,4–0,45100/100,4200,2/21,2N78×28×10
KADAMM ДМС-2-400/470-30-SMA0,4–0,4730/20,5200,2/21,2SMA54×52×12
KADAMM ДМС-2-420/450-100-N0,42–0,45100/1000,9250,3/51,45N112×100×21,5
KADAMM ДМС-2-50/500-1-N0,05–0,51/0,51200,3/31,25N56×34×22
KADAMM ДМС-2-50/500-1-SMA0,05–0,51/0,50,6180,3/31,3SMA28×28×10
KADAMM ДМС-2-52/57-600-N0,052–0,057600/600,3200,2/21,25N56×34×22
KADAMM ДМС-2-60/125-450-N0,06–0,125450/4500,3150,1/21,2N80×60×25
KADAMM ДМС-2-68/72-1-N0,068–0,0721/0,50,3200,2/21,2N56×34×22
KADAMM ДМС-2-68/72-200-N0,068–0,072200/200,3200,2/21,2N283×110×22
KADAMM ДМС-2-68/72-30-N0,068–0,07230/20,4200,2/21,2N56×34×22
KADAMM ДМС-2-80/110-30-SMA0,08–0,1130/20,4200,2/21,2SMA260×42×12
KADAMM ДМС-2-80/200-3K-7/16-N0,08–0,23000/30000,6140,2/51,457/16DIN&Nуточняйте у менеджера
KADAMM ДМС-2-80/400-2500-7/160,08–0,42500/25000,4130,2/51,67/16DIN172×124×33
KADAMM ДМС-2-80/470-2-N0,08–0,472/-3,620—1,3N75×45,7×18,7
KADAMM ДМС-2-80/500-2K-SC-N0,08–0,52000/20000,480,2/±51,6SC&N110×62×12
KADAMM ДМС-2-80/500-2K-SC-N-10,08–0,52000/20000,4100,2/41,6SC&N172×124×26
KADAMM ДМС-2-80/500-30-SMA0,08–0,530/20,8190,2/21,25SMA110×62×12
KADAMM ДМС-2-90/180-100-N0,09–0,18100/1000,4180,1(тип.)/1(тип.)1,25Nуточняйте у менеджера
KADAMM ДМС-2-90/180-100-SMA0,09–0,18100/1000,4180,1(тип.)/1(тип.)1,25SMAуточняйте у менеджера

Предельные значения: потери — не более; развязка — не менее; разбаланс — не более; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.

Прежние артикулы исполнений: KADAMM ДМС-2-1/200-1500-N — ранее KADAMM ДМС-2-1/200-1K5-N; KADAMM ДМС-2-100/500-300-N-2 — ранее KADAMM ДМС-2-100/500-300-N-2,92-1,0; KADAMM ДМС-2-100/500-500-N — ранее KADAMM ДМС-2-100/500-K5-N; KADAMM ДМС-2-115/160-100-N — ранее KADAMM ДМС-2-115/160-K1-N; KADAMM ДМС-2-115/160-100-SMA — ранее KADAMM ДМС-2-115/160-K1-SMA; KADAMM ДМС-2-2/220-200-N — ранее KADAMM ДМС-2-2/220-K2-N; KADAMM ДМС-2-225/400-200-N — ранее KADAMM ДМС-2-225/400-K2-N; KADAMM ДМС-2-225/400-500-N — ранее KADAMM ДМС-2-225/400-K5-N; KADAMM ДМС-2-3/30-100-SMA — ранее KADAMM ДМС-2-3/30-K1-SMA; KADAMM ДМС-2-3/30-700-N — ранее KADAMM ДМС-2-3/30-K7-N; KADAMM ДМС-2-30/406-500-N-1 — ранее KADAMM ДМС-2-30/406-500-N-1,0; KADAMM ДМС-2-420/450-100-N — ранее KADAMM ДМС-2-420/450-K1-N; KADAMM ДМС-2-60/125-450-N — ранее KADAMM ДМС-2-60/125-K45-N; KADAMM ДМС-2-80/400-2500-7/16 — ранее KADAMM ДМС-2-80/400-2K5-7/16; KADAMM ДМС-2-90/180-100-N — ранее KADAMM ДМС-2-90/180-K1-N; KADAMM ДМС-2-90/180-100-SMA — ранее KADAMM ДМС-2-90/180-K1-SMA.

Как читать параметры

ПараметрЧто означает
Диапазон частот, ГГцРабочий диапазон: в нём нормированы все параметры делителя. Выбирайте модель, перекрывающую частоты тракта с запасом. В серии: 0–0,5 ГГц.
Вносимые потери, дБПолное ослабление от входа до одного выхода. Если в таблице нет отдельной колонки потерь без учёта деления, сравнивайте модели с одинаковым числом выходов. В серии: 0,1–6,8 дБ.
Развязка, дБНасколько ослабляется сигнал, попавший на один выход, по пути к другому выходу. Чем больше, тем меньше нагрузки каналов влияют друг на друга; в таблице — худшее значение по парам выходов. В серии: 5,6–30 дБ.
Разбаланс амплитуды / фазы, ±дБ / °Наибольшее отклонение амплитуды и фазы выходов от среднего: важно для антенных решёток и сумматоров, где ошибки фазы искажают результат. В серии: по таблице исполнений (вариантов: 14).
КСВНСогласование портов делителя с трактом: чем ближе к единице, тем меньше отражение. В серии: 1,2–1,7.
Мощность в режиме делителя / сумматора, ВтДопустимая мощность при работе делителем и сумматором. В режиме сумматора она обычно ниже: при разнице фаз и амплитуд источников часть мощности рассеивается на резисторах. В серии: по таблице исполнений (вариантов: 33).
СоединительТип соединителей портов: у каждого свой верхний предел частоты и допустимая мощность. В серии: SMA; N; 7/16DIN&N; 7/16DIN; SC&N.
Габаритные размеры, ммРазмеры корпуса без соединителей — для компоновки в шкафу, модуле или на стенде. В серии: по таблице исполнений (корпусов: 42).

Как подобрать

ЧастотыРабочие частоты тракта должны лежать внутри полосы исполнения; диапазон серии — 9 кГц – 500 МГц.
Число выходовПо числу нагрузок, которые нужно запитать.
Режим сумматораЕсли делитель будет складывать мощность, сравнивайте допустимую мощность именно в режиме сумматора.
АртикулВ заявке указывают полный артикул строки таблицы исполнений.

Выбор внутри серии KADAMM ДМС-2: мощность в режиме делителя / сумматора, Вт — от 3000/3000 у KADAMM ДМС-2-80/200-3K-7/16-N до 1/0,5 у KADAMM ДМС-2-50/500-1-N; вносимые потери, дБ — от 0,1 у KADAMM ДМС-2-225/400-200-N до 6,8 у KADAMM ДМС-2-30/300-2-N; развязка, дБ — от 30 у KADAMM ДМС-2-2/30-2K-N до 5,6 у KADAMM ДМС-2-30/300-2-N.

Применение

Разводка сигнала на несколько антенн или приёмников, сложение мощности нескольких усилителей, многоканальные стенды.

Комплект поставки

Комплект поставки модели серии KADAMM ДМС-2: делитель мощности, паспорт изделия.

Нормативная база и термины

✓
ГОСТ 20265-83 — соединители радиочастотные коаксиальные: присоединительные размеры, обозначение вилки и розетки; соединители серии KADAMM ДМС-2 — N, SMA
✓
ГОСТ 13317-89 — элементы соединения СВЧ-трактов; КСВН — коэффициент стоячей волны по напряжению
✓
ГОСТ 15094-69 — классификатор радиоизмерительных приборов и устройств коаксиальных и волноводных трактов
✓
ГОСТ 18238-72 — линии передачи сверхвысоких частот: термины и определения

Смотрите также

Раздел каталога: Делители мощности СВЧ и сумматорыВсе модели раздела

Вопросы и ответы

Габариты каждой модели (без соединителей) приведены в таблице исполнений на этой странице; у части моделей — «уточняйте у менеджера». Габаритного чертежа с присоединительными размерами в техническом описании серии нет — чертёж конкретной модели запрашивайте у менеджера.

Резистивный делитель — три резистора: работает от постоянного тока и широкополосен, но каждый выход получает на 6 дБ меньше входа, а развязка между выходами около 6 дБ. Делитель Уилкинсона делит мощность без потерь на деление (−3 дБ на выход), развязка выходов 20 дБ и выше, но рабочая полоса ограничена четвертьволновыми отрезками.

Для стенда с широкой полосой от постоянного тока — резистивный: важны полоса и симметрия, потери 6 дБ допустимы. Для распределения мощности на антенны или объединения усилителей — Уилкинсон: потери меньше, выходы развязаны. Подробно — в статье «Резистивный делитель или делитель Уилкинсона».

Мощность делится пополам, а половина мощности — это 3 дБ.

Это не потери: оба выхода вместе получают почти всю входную мощность.

По строке таблицы исполнений — полным артикулом.

Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.

Тройник просто соединяет три линии: выходы в нём не развязаны и не согласованы со стороны входа. Делитель согласован по всем портам, а резистор между выходами развязывает каналы — отражение от одного выхода не попадает в другой.

Можно, но сигналы разных частот некогерентны: в выход сумматора попадёт только часть мощности каждого, остальное рассеется на резисторе. Мощность на резисторе должна укладываться в допустимую мощность сумматора.

Это, как правило, резистивные делители: в них нет четвертьволновых линий, которые гасят сигнал между выходами, поэтому развязка ограничена схемой резисторов.

Серия KADAMM ДМС-2 перекрывает 9 кГц – 500 МГц: KADAMM ДМС-2-0,009/250-50-SMA — 0,000009–0,25; KADAMM ДМС-2-0,2/2-10-SMA — 0,0002–0,002; KADAMM ДМС-2-1/200-1500-N — 0,001–0,2; KADAMM ДМС-2-1/500-25-SMA — 0,001–0,5; KADAMM ДМС-2-1/500-100-SMA — 0,001–0,5; KADAMM ДМС-2-2/30-2K-N — 0,002–0,03; KADAMM ДМС-2-2/220-200-N — 0,002–0,22; KADAMM ДМС-2-3/30-100-SMA — 0,003–0,03; ещё 53 в таблице исполнений.

Соединители серии KADAMM ДМС-2 — N, SMA; по моделям: KADAMM ДМС-2-0,009/250-50-SMA — SMA; KADAMM ДМС-2-0,2/2-10-SMA — SMA; KADAMM ДМС-2-1/200-1500-N — N; KADAMM ДМС-2-1/500-25-SMA — SMA; KADAMM ДМС-2-1/500-100-SMA — SMA; KADAMM ДМС-2-2/30-2K-N — N; ещё 55 в таблице исполнений.
