Делители мощности СВЧ на 11 выходов (сумматоры): 1 модель в диапазоне до 1 ГГц, соединители N. Деление сигнала между выходами с равными амплитудой и фазой; часть моделей работает и сумматором.

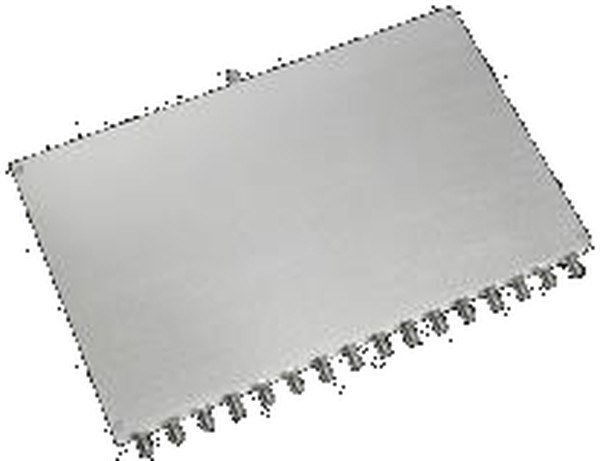

Серия KADAMM ДМС-11-0/1000-2-N — 1 модель в диапазоне до 1 ГГц, соединители N.
В серии KADAMM ДМС-11-0/1000-2-N — 1 модель с рабочим диапазоном до 1 ГГц. Для каждой модели приведены вносимые потери, развязка между выходами, КСВН, разбаланс амплитуды и фазы и габариты (без соединителей) — по ним подбирают модель под тракт.
Делитель мощности распределяет сигнал поровну между выходами и в обратном направлении складывает сигналы с выходов в общий порт.
При делении на N выходов на каждый приходится 10·lg N дБ меньше мощности: на два — 3 дБ, на четыре — 6 дБ, на восемь — 9 дБ. Всё, что сверх этой величины, — собственные потери делителя.
Делитель на 11 выходов с соединителями N. Одиннадцать — простое число, поэтому равное деление на одиннадцать выходов не собирается из ячеек на два или три выхода без неравных ступеней. Такой делитель выполняют однокаскадной одиннадцатиплечевой схемой либо каскадом с неравным делением на первых ступенях. Нижняя граница диапазона в артикуле начинается с нуля: подобный диапазон, как правило, дают резистивные схемы деления, которые работают вплоть до постоянного тока. Серия состоит из одной модели с соединителями N — она рассчитана на подключение кабелей антенных систем и оборудования связи без переходов. Соединители N крупнее и прочнее малогабаритных, лучше переносят многократные подключения и механическую нагрузку кабеля. Делитель на одиннадцать выходов берут, когда точек подключения ровно столько и мощность на лишний выход тратить нельзя: распределение сигнала по одиннадцати зонам или этажам, групповые испытания партии изделий, раздача опорного сигнала на одиннадцать приборов. Широкий диапазон, начинающийся от самых низких частот, позволяет использовать его и для сигналов, и для служебных опорных колебаний. Если схема резистивная, развязка между выходами у неё ограничена: изменение нагрузки на одном выходе сказывается на остальных. Значение развязки модели приведено в таблице — сравнивайте его с требованиями тракта. Если на нескольких выходах временно нет нагрузки, их закрывают согласованными нагрузками с соединителями N; при резистивной схеме это особенно важно, потому что открытый выход меняет уровень сигнала и на всех соседних выходах.
| Параметр | По серии |
|---|---|
| Моделей в серии | 1 |
| Диапазон частот серии | до 1 ГГц |
| Артикул |
|---|
| KADAMM ДМС-11-0/1000-2-N |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–1 |
| Мощность в режиме делителя / сумматора, Вт | 2/- |
| Вносимые потери, дБ, не более | 20,0±1,5 |
| Развязка, дБ, не менее | 20 |
| Разбаланс амплитуды / фазы, ±дБ / °, не более | 0,5/- |
| КСВН, не более | 1,3 |
| Соединитель | N |
| Габаритные размеры, мм | 78,4×78,4×18 |
Разводка сигнала на несколько антенн или приёмников, сложение мощности нескольких усилителей, многоканальные стенды.
Комплект поставки модели серии KADAMM ДМС-11-0/1000-2-N: делитель мощности, паспорт изделия.
Мощность делится пополам, а половина мощности — это 3 дБ.
Это не потери: оба выхода вместе получают почти всю входную мощность.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Делитель работает от самых низких частот; такой диапазон характерен для резистивных схем деления. Точный диапазон — в таблице.
Соединители N на всех портах — по обозначению в артикуле; пол соединителей — по чертежу модели.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ДМС-11-0/1000-2-N — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ДМС-11-0/1000-2-N могут уточняться без уведомления.
Поставляем Делители мощности СВЧ на 11 выходов (сумматоры) KADAMM ДМС-11-0/1000-2-N под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Делитель мощности на два выхода строят по одной из двух схем. Резистивный делитель — три резистора без частотно-зависимых элементов: работает от постоянного тока до десятков гигагерц, но отдаёт на каждый выход на 6 дБ…
Оба устройства делят сигнал, но решают разные задачи: делитель раскладывает мощность между выходами поровну, ответвитель отбирает небольшую долю для измерения и пропускает основной сигнал дальше. Разбираем, по каким…
