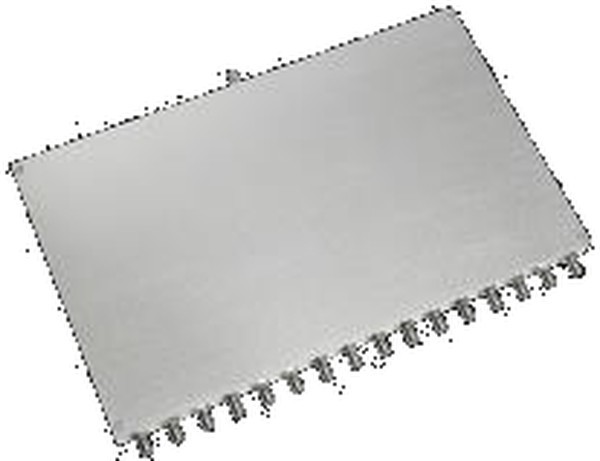

Делители мощности СВЧ на 12 выходов (сумматоры): 32 модели в диапазоне до 40 ГГц, соединители SMA, N, 2,92 мм, MCX. Деление сигнала между выходами с равными амплитудой и фазой; часть моделей работает и сумматором.
Серия KADAMM ДМС-12 — 32 модели в диапазоне до 40 ГГц, соединители SMA, N, 2,92 мм, MCX. Модели различаются: частоты, мощность дел. / сумм., потери, развязка, разбаланс.
В серии KADAMM ДМС-12 — 32 модели с рабочим диапазоном до 40 ГГц. Для каждой модели приведены вносимые потери, развязка между выходами, КСВН, разбаланс амплитуды и фазы и габариты (без соединителей) — по ним подбирают модель под тракт.
Делитель мощности распределяет сигнал поровну между выходами и в обратном направлении складывает сигналы с выходов в общий порт.
При делении на N выходов на каждый приходится 10·lg N дБ меньше мощности: на два — 3 дБ, на четыре — 6 дБ, на восемь — 9 дБ. Всё, что сверх этой величины, — собственные потери делителя.
По таблице исполнений KADAMM ДМС-12: вносимое ослабление от 0,8 до 24,5 дБ; развязка от 13 до 20 дБ; КСВН от 1,22 до 2 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
Делитель на 12 выходов. Двенадцать раскладывается на два, два и три, поэтому делитель на двенадцать выходов, как правило, комбинированный: например, ячейка на три выхода и за ней ячейки на четыре, или ячейка на два и ячейки на шесть. От порядка ступеней зависит, какие выходы образуют группы с лучшей взаимной развязкой. В серии есть модели с соединителями N — для антенных систем и кабельных трактов с заметной мощностью, — и с малогабаритными SMA для модулей и стендов; встречаются как широкополосные, так и узкополосные исполнения, рассчитанные на конкретный участок частот. Двенадцать выходов — удобное число для решёток с двенадцатью излучателями, многолучевых и круговых антенных систем, где излучатели расставлены по окружности, для распределения сигнала по двенадцати точкам DAS одного здания и для стендов, на которых одновременно проверяют дюжину изделий. При выборе сравнивайте собственные потери без учёта деления: они добавляются к большим потерям деления и определяют, сколько мощности реально дойдёт до каждой из двенадцати точек. Если запаса не хватает, усилитель ставят перед делителем, а не после него: так один усилитель обслуживает все двенадцать каналов. Если двенадцать выходов питают круговую антенную систему, кабели от делителя до излучателей делают одинаковой электрической длины; тогда фазовые соотношения задаёт только сам делитель, а его разбаланс известен из таблицы и учитывается при настройке диаграммы.
| Параметр | По серии |
|---|---|
| Моделей в серии | 32 |
| Диапазон частот серии | до 40 ГГц |
| Мощность в режиме делителя / сумматора | по таблице исполнений (вариантов: 11) |
| Вносимые потери | 0,8–24,5 дБ |
| Развязка | 13–20 дБ |
| Разбаланс амплитуды / фазы, ±дБ / ° | по таблице исполнений (вариантов: 19) |
| КСВН | 1,22–2 |
| Соединитель | N; SMA; 2,92 мм; SMA (розетка); MCX (розетка); уточняйте у менеджера |
| Габаритные размеры | по таблице исполнений (корпусов: 17) |
| Артикул | Частоты, ГГц | Мощность дел. / сумм., Вт | Потери, дБ | Развязка, дБ | Разбаланс, ±дБ / ° | КСВН | Соединитель | Габариты, мм |
|---|---|---|---|---|---|---|---|---|
| KADAMM ДМС-12-0/4000-2-N | 0–4 | 2/- | 23,6 | 20 | 2/- | 1,5 | N | 90,59×90,59×20 |
| KADAMM ДМС-12-0/5000-2-SMA | 0–5 | 2/- | 24,5 | 20 | 0,9/9 | 1,3 | SMA | 178×70×12,5 |
| KADAMM ДМС-12-1000/2000-30-N | 1–2 | 30/2 | 1,5 | 20 | 0,5/6 | 1,4 | N | 300×100×20 |
| KADAMM ДМС-12-1000/20000-20-SMA | 1–20 | 20/- | — | 15 | 0,7/6 | 1,65 | SMA (розетка) | — |
| KADAMM ДМС-12-18000/40000-20-2,92 | 18–40 | 20/2 | 6 | 18 | 1/15 | 1,7 | 2,92 мм | 180,5×56×12,7 |
| KADAMM ДМС-12-2000/12000-20-SMA | 2–12 | 20/1 | 3 | 17 | 0,8/8 | 1,5 | SMA | 168×102×10 |
| KADAMM ДМС-12-2000/18000-20-SMA | 2–18 | 20/1 | 4,2 | 15 | 0,8/12 | 2 | SMA | 230×120×10 |
| KADAMM ДМС-12-2000/18000-20-SMA-2 | 2–18 | 20/- | — | 17 | 0,7/6 | 1,5 | SMA (розетка) | — |
| KADAMM ДМС-12-2000/6000-30-SMA | 2–6 | 30/2 | 2,2 | 18 | 0,8/10 | 1,5 | SMA | 156×92×10 |
| KADAMM ДМС-12-2000/8000-30-SMA | 2–8 | 30/2 | 1,6 | 18 | 0,6/6 | 1,45 | SMA | 156×92×10 |
| KADAMM ДМС-12-240/30-SMA | 0,24 | 30/2 | 0,8 | 20 | 0,5/4 | 1,3 | SMA | 280×152×14 |
| KADAMM ДМС-12-300/18000-30-SMA | 0,3–18 | 30/5 | 10 | 18 | 0,8/12 | 1,6 | SMA | 312,4×156×12,7 |
| KADAMM ДМС-12-400/6000-18-SMA | 0,4–6 | 18/- | — | 13 | 1/12 | 1,6 | SMA (розетка) | — |
| KADAMM ДМС-12-470/27000-18-SMA | 0,47–27 | 18/- | — | 15 | 0,7/12 | 1,6 | SMA (розетка) | — |
| KADAMM ДМС-12-4900/5200-30-SMA | 4,9–5,2 | 30/2 | 1 | 20 | 0,6/3 | 1,4 | SMA | 156×92×10 |
| KADAMM ДМС-12-500/18000-20-SMA | 0,5–18 | 20/- | — | 16 | 0,7/12 | 1,6 | SMA (розетка) | — |
| KADAMM ДМС-12-500/18000-30-SMA | 0,5–18 | 30/5 | 6,5 | 18 | 0,7/12 | 1,6 | SMA | 275×165,7×12,7 |
| KADAMM ДМС-12-500/3000-30 | 0,5–3 | 30/- | 2 | 15 | 0,5/6 | 1,8 | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ДМС-12-500/6000-20-SMA | 0,5–6 | 20/- | — | 15 | 0,7/12 | 1,75 | SMA (розетка) | — |
| KADAMM ДМС-12-500/8000-20-SMA | 0,5–8 | 20/1 | 5 | 16 | 1,2/12 | 1,6 | SMA | 286×180×12 |
| KADAMM ДМС-12-5000/6000-20-SMA | 5–6 | 20/1 | 1,6 | 20 | 0,25/5 | 1,22 | SMA | 156×92×10 |
| KADAMM ДМС-12-5800/20-SMA | 5,8 | 20/1 | 1,6 | 20 | 0,5/6 | 1,4 | SMA | 156×92×10 |
| KADAMM ДМС-12-600/6000-30-SMA | 0,6–6 | 30/2 | 5 | 18 | 1/12 | 1,5 | SMA | 180×178×12 |
| KADAMM ДМС-12-600/7000-10-SMA | 0,6–7 | 10/- | — | 18 | 1/10 | 1,95 | SMA (розетка) | — |
| KADAMM ДМС-12-6000/18000-20-SMA | 6–18 | 20/1 | 2 | 16 | 0,6/8 | 1,8 | SMA | 154×76×10 |
| KADAMM ДМС-12-6000/26500-30-SMA | 6–26,5 | 30/2 | 3,4 | 18 | 0,8/12 | 1,6 | SMA | 180,5×56×12,7 |
| KADAMM ДМС-12-6000/40000-20-2,92 | 6–40 | 20/2 | 6 | 18 | 1/15 | 1,7 | SMA | 180,5×56×12,7 |
| KADAMM ДМС-12-617/4000-30-MCX | 0,617–4 | 30/1 | — | 16 | 0,8/10 | 1,8 (вход); 1,5 (выходы) | MCX (розетка) | 133×116,5×10 |
| KADAMM ДМС-12-700/6000-30-SMA | 0,7–6 | 30/- | 4,3 | 16 | 1/20 | 1,6 | SMA | 272×106×10 |
| KADAMM ДМС-12-8000/12000-20-SMA | 8–12 | 20/1 | 1,5 | 16 | 0,6/8 | 1,7 | SMA | 154×76×10 |
| KADAMM ДМС-12-8000/18000-30-SMA | 8–18 | 30/- | 2,5 | 14 | 1/10 | 1,8 | SMA (розетка) | уточняйте у менеджера |
| KADAMM ДМС-12-900/1300-100-N | 0,9–1,3 | 100/100 | 1,5 | 20 | 0,4/8 | 1,5 | N | 300×120×20 |
Предельные значения: потери — не более; развязка — не менее; разбаланс — не более; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Указаны у части моделей серии; у остальных параметр не нормируется.
| Параметр | Значение |
|---|---|
| Вносимые потери (без учёта деления), дБ, не более | 3,8 — KADAMM ДМС-12-1000/20000-20-SMA, KADAMM ДМС-12-2000/18000-20-SMA-2; 4,5 — KADAMM ДМС-12-400/6000-18-SMA, KADAMM ДМС-12-500/6000-20-SMA; 8 — KADAMM ДМС-12-470/27000-18-SMA; 6,5 — KADAMM ДМС-12-500/18000-20-SMA; 4,3 — KADAMM ДМС-12-600/7000-10-SMA; 3,5 — KADAMM ДМС-12-617/4000-30-MCX |
| Рабочая температура, °C | уточняйте у менеджера — KADAMM ДМС-12-500/3000-30; -30–+60 — KADAMM ДМС-12-600/7000-10-SMA; -40–+80 — KADAMM ДМС-12-617/4000-30-MCX; -55–+85 — KADAMM ДМС-12-8000/18000-30-SMA |
| КСВН выходов, не более | 1,5 — KADAMM ДМС-12-8000/18000-30-SMA |
| Параметр | Что означает |
|---|---|
| Диапазон частот, ГГц | Рабочий диапазон: в нём нормированы все параметры делителя. Выбирайте модель, перекрывающую частоты тракта с запасом. В серии: 0–40 ГГц. |
| Вносимые потери, дБ | Полное ослабление от входа до одного выхода. Если в таблице нет отдельной колонки потерь без учёта деления, сравнивайте модели с одинаковым числом выходов. В серии: 0,8–24,5 дБ. |
| Развязка, дБ | Насколько ослабляется сигнал, попавший на один выход, по пути к другому выходу. Чем больше, тем меньше нагрузки каналов влияют друг на друга; в таблице — худшее значение по парам выходов. В серии: 13–20 дБ. |
| Разбаланс амплитуды / фазы, ±дБ / ° | Наибольшее отклонение амплитуды и фазы выходов от среднего: важно для антенных решёток и сумматоров, где ошибки фазы искажают результат. В серии: по таблице исполнений (вариантов: 19). |
| КСВН | Согласование портов делителя с трактом: чем ближе к единице, тем меньше отражение. В серии: 1,22–2. |
| Мощность в режиме делителя / сумматора, Вт | Допустимая мощность при работе делителем и сумматором. В режиме сумматора она обычно ниже: при разнице фаз и амплитуд источников часть мощности рассеивается на резисторах. В серии: по таблице исполнений (вариантов: 11). |
| Соединитель | Тип соединителей портов: у каждого свой верхний предел частоты и допустимая мощность. В серии: N; SMA; 2,92 мм; SMA (розетка); MCX (розетка); уточняйте у менеджера. |
| Габаритные размеры, мм | Размеры корпуса без соединителей — для компоновки в шкафу, модуле или на стенде. В серии: по таблице исполнений (корпусов: 17). |
Выбор внутри серии KADAMM ДМС-12: мощность в режиме делителя / сумматора, Вт — от 100/100 у KADAMM ДМС-12-900/1300-100-N до 2/- у KADAMM ДМС-12-0/4000-2-N; вносимые потери, дБ — от 0,8 у KADAMM ДМС-12-240/30-SMA до 24,5 у KADAMM ДМС-12-0/5000-2-SMA; развязка, дБ — от 20 у KADAMM ДМС-12-5800/20-SMA до 13 у KADAMM ДМС-12-400/6000-18-SMA.
Разводка сигнала на несколько антенн или приёмников, сложение мощности нескольких усилителей, многоканальные стенды.
Комплект поставки модели серии KADAMM ДМС-12: делитель мощности, паспорт изделия.
Мощность делится пополам, а половина мощности — это 3 дБ.
Это не потери: оба выхода вместе получают почти всю входную мощность.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Обычно — каскад ячеек на два, три или четыре выхода; конкретная схема модели — в её чертеже.
Полосой, соединителями (N или SMA), классом мощности и габаритами — по таблице исполнений.
Серия KADAMM ДМС-12 перекрывает до 40 ГГц: KADAMM ДМС-12-0/4000-2-N — 0–4; KADAMM ДМС-12-0/5000-2-SMA — 0–5; KADAMM ДМС-12-240/30-SMA — 0,24; KADAMM ДМС-12-300/18000-30-SMA — 0,3–18; KADAMM ДМС-12-500/8000-20-SMA — 0,5–8; KADAMM ДМС-12-500/18000-30-SMA — 0,5–18; KADAMM ДМС-12-600/6000-30-SMA — 0,6–6; KADAMM ДМС-12-700/6000-30-SMA — 0,7–6; ещё 24 в таблице исполнений.
Соединители серии KADAMM ДМС-12 — SMA, N, 2,92 мм, MCX; по моделям: KADAMM ДМС-12-0/4000-2-N — N; KADAMM ДМС-12-0/5000-2-SMA — SMA; KADAMM ДМС-12-240/30-SMA — SMA; KADAMM ДМС-12-300/18000-30-SMA — SMA; KADAMM ДМС-12-500/8000-20-SMA — SMA; KADAMM ДМС-12-500/18000-30-SMA — SMA; ещё 26 в таблице исполнений.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ДМС-12 — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ДМС-12 могут уточняться без уведомления.
Поставляем Делители мощности СВЧ на 12 выходов (сумматоры) KADAMM ДМС-12 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
