Делители мощности СВЧ на 6 выходов (сумматоры) KADAMM ДМС-6 Делители мощности СВЧ на 6 выходов (сумматоры) KADAMM ДМС-6

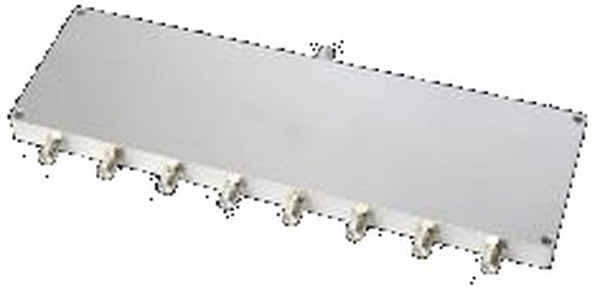

Делители мощности СВЧ на 6 выходов (сумматоры) KADAMM ДМС-6

Код: KADAMM ДМС-6
Делители мощности СВЧ на 6 выходов (сумматоры) KADAMM ДМС-6
KADAMM ДМС-6 — техническое описание (PDF) KADAMM — каталог СВЧ-компонентов (PDF)
Производитель:
KADAMM

Все товары бренда
Только оригинальные
товары бренда i
0 ₽
Цена по запросу
Добавить в корзину

Цену и сроки подтвердит менеджер.

Количество
шт
Звоните:
+7 495 109 02 08
Пишите: sales@bbrc.ru
KADAMM · Делители мощности СВЧ

Делители мощности СВЧ на 6 выходов (сумматоры) KADAMM ДМС-6

Делители мощности СВЧ на 6 выходов (сумматоры): 67 моделей в диапазоне до 44 ГГц, соединители SMA, N, 2,92 мм, TNC, SMP, 2,4 мм. Деление сигнала между выходами с равными амплитудой и фазой; часть моделей работает и сумматором.

KADAMM ДМС-6
до 44 ГГц
Диапазон частот
67
Моделей в серии
SMA
Соединитель

Описание

Серия KADAMM ДМС-6 — 67 моделей в диапазоне до 44 ГГц, соединители SMA, N, 2,92 мм, TNC, SMP, 2,4 мм. Модели различаются: частоты, мощность дел. / сумм., потери, развязка, разбаланс.

В серии KADAMM ДМС-6 — 67 моделей с рабочим диапазоном до 44 ГГц. Для каждой модели приведены вносимые потери, развязка между выходами, КСВН, разбаланс амплитуды и фазы и габариты (без соединителей) — по ним подбирают модель под тракт.

Делитель мощности распределяет сигнал поровну между выходами и в обратном направлении складывает сигналы с выходов в общий порт.

При делении на N выходов на каждый приходится 10·lg N дБ меньше мощности: на два — 3 дБ, на четыре — 6 дБ, на восемь — 9 дБ. Всё, что сверх этой величины, — собственные потери делителя.

По таблице исполнений KADAMM ДМС-6: вносимое ослабление от 0,5 до 18 дБ; развязка от 14,5 до 20 дБ; КСВН от 1,2 до 2 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Устройство и принцип работы

Делитель на 6 выходов. Шесть выходов — произведение двух и трёх, поэтому делитель на шесть обычно комбинированный: ячейка на два выхода и за ней две ячейки на три выхода, или наоборот — ячейка на три и три ячейки на два. Встречается и однокаскадная шестиплечевая схема. От выбранной комбинации зависит, как распределены развязка и разбаланс между группами выходов. В комбинированной схеме выходы образуют группы: внутри группы они развязаны резистором одной ячейки, между группами — через ячейку первой ступени. Если к выходам подключают нагрузки с разным согласованием, удобнее разводить их так, чтобы самые критичные каналы оказались в разных группах. Типовые применения — шестисекторные площадки, двухдиапазонные трёхсекторные схемы с раздельными антеннами, решётки из шести излучателей, шестиканальные измерительные стенды. В DAS делитель на шесть выходов распределяет сигнал по этажу с несколькими зонами покрытия за один узел вместо цепочки делителей. При выборе обратите внимание на колонку потерь без учёта деления: при шести выходах доля мощности на выход уже мала, и собственные потери делителя заметно сказываются на запасе по сигналу у оконечных антенн или приборов. Неиспользуемые выходы делителя на шесть закрывают согласованными нагрузками; особенно это важно в комбинированной схеме, где открытый выход одной группы ухудшает и развязку внутри неё, и согласование ячейки первой ступени, а значит — уровень сигнала на всех остальных выходах.

Ключевые особенности

Диапазон до 44 ГГцСерия KADAMM ДМС-6 перекрывает диапазоны IEEE L, S, C, X, Ku, K, Ka.
67 моделей в серииРазличаются: частоты, мощность дел. / сумм., потери, развязка, разбаланс.
Широкий выбор диапазоновМодели серии перекрывают до 44 ГГц: от узкополосных до широкополосных исполнений.
Коаксиальные соединителиСоединители SMA, N, 2,92 мм, TNC, SMP, 2,4 мм; другие типы соединителей — уточняйте у менеджера.

Серия в цифрах

ПараметрПо серии
Моделей в серии67
Диапазон частот сериидо 44 ГГц
Мощность в режиме делителя / сумматорапо таблице исполнений (вариантов: 13)
Вносимые потери0,5–18 дБ
Развязка-17–20 дБ
Разбаланс амплитуды / фазы, ±дБ / °по таблице исполнений (вариантов: 30)
КСВН1,2–2
Соединительпо таблице исполнений (вариантов: 10)
Габаритные размерыпо таблице исполнений (корпусов: 33)

Исполнения серии

АртикулЧастоты, ГГцМощность дел. / сумм., ВтПотери, дБРазвязка, дБРазбаланс, ±дБ / °КСВНСоединительГабариты, мм
KADAMM ДМС-6-0/1000-1-SMA0–11/-16±1,5160,6/-1,2SMA33,7×32,9×16
KADAMM ДМС-6-0/10000-0,5-SMA0–100,5/-16±3,5-3/-1,7SMA80×40×12
KADAMM ДМС-6-0/4000-2-N0–42/-16,5±1,5151/-1,4N47,19×46×20
KADAMM ДМС-6-0/6000-2-SMA0–62/-17151,5/-1,5SMA31,5×30,7×14
KADAMM ДМС-6-0/8000-2-SMA0–82/-18152/-1,5SMA31,5×30,7×14
KADAMM ДМС-6-1/200-2-SMA0,001–0,22/-15,914,60,3/31,2SMA92×44×12,5
KADAMM ДМС-6-1000/1700-30-N1–1,730/21200,4/41,3N155×98×20
KADAMM ДМС-6-1000/1700-30-SMA1–1,730/21200,4/51,3SMA85×65×12
KADAMM ДМС-6-1000/1700-30-TNC1–1,730/21200,4/41,3TNC155×98×20
KADAMM ДМС-6-1000/18000-20-SMA1–1820/-—180,8/81,6SMA (розетка)—
KADAMM ДМС-6-1000/2000-301–230/-0,9180,4/31,5уточняйте у менеджерауточняйте у менеджера
KADAMM ДМС-6-1000/2000-30-N1–230/21,2200,5/51,3N156×76×20
KADAMM ДМС-6-1000/8000-10-SMA1–810/-—160,5/61,6SMA (розетка)—
KADAMM ДМС-6-1000/8000-20-SMA1–820/11,8180,5/61,5SMA130×80×10
KADAMM ДМС-6-10000/18000-20-SMA10–1820/1—180,6/81,5 (вход); 1,6 (выходы)SMA (розетка)70,5×50×10
KADAMM ДМС-6-12000/22000-3012–2230/-2150,8/101,8уточняйте у менеджерауточняйте у менеджера
KADAMM ДМС-6-1500/5000-20-SMA1,5–520/11180,4/51,35SMA88×83×10
KADAMM ДМС-6-1700/1900-301,7–1,930/-0,8200,3/51,3уточняйте у менеджерауточняйте у менеджера
KADAMM ДМС-6-18000/26500-20-2,9218–26,520/-—180,5/61,62,92 мм (розетка)—
KADAMM ДМС-6-18000/26500-30-SMA18–26,530/21,8180,5/71,6SMA88,9×45,7×12,7
KADAMM ДМС-6-18000/40000-20-2,9218–4020/22,8180,8/101,72,92 мм88,9×45,7×12,7
KADAMM ДМС-6-18000/40000-20-2,92-218–4020/-—-170,6/91,82,92 мм (розетка)—
KADAMM ДМС-6-2/250-2-SMA0,002–0,252/-1,3200,6/51,65SMA10×9,65×6,73
KADAMM ДМС-6-200/800-50-SMA0,2–0,850/уточняйте у менеджера1,218уточняйте у менеджера1,4SMA (розетка)уточняйте у менеджера
KADAMM ДМС-6-2000/18000-10-SMA2–1810/-—180,6/61,5SMA (розетка)—
KADAMM ДМС-6-2000/18000-20-SMA2–1820/12,6160,6/81,5SMA109×76×10
KADAMM ДМС-6-2000/18000-302–1830/-2,5150,8/102уточняйте у менеджерауточняйте у менеджера
KADAMM ДМС-6-2000/26500-30-SMA2–26,530/23180,8/81,6SMA98×82,5×12,7
KADAMM ДМС-6-2000/4000-302–430/-1,7170,5/41,6уточняйте у менеджерауточняйте у менеджера
KADAMM ДМС-6-2000/6000-10-SMA2–610/-—160,5/61,6SMA (розетка)—
KADAMM ДМС-6-2000/6000-30-SMA2–630/21200,5/61,35SMA88×83×10
KADAMM ДМС-6-2000/8000-30-SMA2–830/21,2200,5/61,35SMA88×83×10
KADAMM ДМС-6-24000/44000-20-2,424–4420/13,4180,8/101,72,4 мм88,9×45,7×12,7
KADAMM ДМС-6-26500/40000-20-2,9226,5–4020/22,8180,7/91,72,92 мм88,9×45,7×12,7
KADAMM ДМС-6-300/18000-30-SMA0,3–1830/56,3180,7/81,6SMA299,7×78×12,7
KADAMM ДМС-6-300/5000-1-SMA0,3–51/-1814,52/-1,5SMA33,7×32,9×16
KADAMM ДМС-6-3700/4900-20-SMA-SMP3,7–4,920/10,5200,3/1,21,25SMA&SMP66×58×10
KADAMM ДМС-6-400/2000-300,4–230/-1,2180,4/51,5уточняйте у менеджерауточняйте у менеджера
KADAMM ДМС-6-400/4000-30-SMA-N0,4–430/23180,9/101,3SMA&N138×132×20
KADAMM ДМС-6-400/500-10-SMA0,4–0,510/-1,2200,7/101,3SMA142×85×11
KADAMM ДМС-6-4000/8000-304–830/-2180,6/51,7уточняйте у менеджерауточняйте у менеджера
KADAMM ДМС-6-4000/8000-30-SMA4–830/21200,5/51,4SMA83×68×10
KADAMM ДМС-6-500/18000-30-SMA0,5–1830/54,5180,7/81,6SMA265×82,3×12,7
KADAMM ДМС-6-500/3000-30-SMA0,5–330/22,6181,5/201,5SMA118×105×12
KADAMM ДМС-6-500/6000-20-SMA-10,5–620/-—180,8/81,5SMA (розетка)—
KADAMM ДМС-6-500/6000-20-SMA-20,5–620/-—170,8/81,5SMA (розетка)—
KADAMM ДМС-6-500/6000-30-N0,5–630/24181/101,5N150×142×20
KADAMM ДМС-6-500/6000-30-SMA0,5–630/12,2180,8/81,3SMA115×85×10
KADAMM ДМС-6-500/8000-20-SMA0,5–820/23,5171/101,55SMA220×94×12
KADAMM ДМС-6-5000/18000-305–1830/-2150,8/101,8уточняйте у менеджерауточняйте у менеджера
KADAMM ДМС-6-6000/10000-20-SMA6–1020/11,5180,8/81,6SMA109×76×10
KADAMM ДМС-6-6000/18000-10-SMA6–1810/-—180,5/61,5SMA (розетка)—
KADAMM ДМС-6-6000/18000-30-SMA6–1830/11,8160,8/101,8SMA75,5×50×10
KADAMM ДМС-6-6000/26500-30-SMA6–26,530/21,8180,6/81,6SMA88,9×45,7×12,7
KADAMM ДМС-6-6000/40000-20-2,926–4020/22,8180,9/111,72,92 мм88,9×45,7×12,7
KADAMM ДМС-6-700/2700-40-SMA0,7–2,740/2,51200,5/61,3SMA124×98×12
KADAMM ДМС-6-700/4000-30-SMA0,7–430/21,6180,8/81,4SMA110×80×12
KADAMM ДМС-6-800/1000-300,8–130/-0,6200,3/31,2уточняйте у менеджерауточняйте у менеджера
KADAMM ДМС-6-800/18000-20-SMA0,8–1820/-—160,8/81,6SMA (розетка)—
KADAMM ДМС-6-800/2200-300,8–2,230/-1,4180,4/61,6уточняйте у менеджерауточняйте у менеджера
KADAMM ДМС-6-800/2500-20-SMA0,8–2,520/11200,4/51,3SMA88×85×14
KADAMM ДМС-6-800/2500-300,8–2,530/-1180,4/51,5уточняйте у менеджерауточняйте у менеджера
KADAMM ДМС-6-800/2700-30-N0,8–2,730/21,4180,5/61,35N150×95×20
KADAMM ДМС-6-800/3000-20-SMA0,8–320/11,2200,5/51,35SMA88×85×12
KADAMM ДМС-6-800/900-300,8–0,930/-0,6200,4/31,5уточняйте у менеджерауточняйте у менеджера
KADAMM ДМС-6-8000/17000-20-SMA8–1720/-1,5180,8/81,7SMA70,5×50×10
KADAMM ДМС-6-900/6100-20-SMA0,9–6,120/13200,8/81,5SMA138×94×10

Предельные значения: потери — не более; развязка — не менее; разбаланс — не более; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.

Прочие параметры

Указаны у части моделей серии; у остальных параметр не нормируется.

ПараметрЗначение
Вносимые потери (без учёта деления), дБ, не более2,4 — KADAMM ДМС-6-1000/18000-20-SMA, KADAMM ДМС-6-18000/40000-20-2,92-2; 1,5 — KADAMM ДМС-6-1000/8000-10-SMA, KADAMM ДМС-6-2000/6000-10-SMA; 1,8 — KADAMM ДМС-6-10000/18000-20-SMA; 1,6 — KADAMM ДМС-6-18000/26500-20-2,92; 2 — KADAMM ДМС-6-2000/18000-10-SMA; 2,5 — KADAMM ДМС-6-500/6000-20-SMA-1, KADAMM ДМС-6-500/6000-20-SMA-2; 1,4 — KADAMM ДМС-6-6000/18000-10-SMA; 3,4 — KADAMM ДМС-6-800/18000-20-SMA
Рабочая температура, °Cуточняйте у менеджера — KADAMM ДМС-6-1000/2000-30, KADAMM ДМС-6-12000/22000-30, KADAMM ДМС-6-1700/1900-30, KADAMM ДМС-6-2000/18000-30, KADAMM ДМС-6-2000/4000-30, KADAMM ДМС-6-400/2000-30, KADAMM ДМС-6-4000/8000-30, KADAMM ДМС-6-5000/18000-30, KADAMM ДМС-6-800/1000-30, KADAMM ДМС-6-800/2200-30, KADAMM ДМС-6-800/2500-30, KADAMM ДМС-6-800/900-30; -40–+80 — KADAMM ДМС-6-10000/18000-20-SMA

Как читать параметры

ПараметрЧто означает
Диапазон частот, ГГцРабочий диапазон: в нём нормированы все параметры делителя. Выбирайте модель, перекрывающую частоты тракта с запасом. В серии: 0–44 ГГц.
Вносимые потери, дБПолное ослабление от входа до одного выхода. Если в таблице нет отдельной колонки потерь без учёта деления, сравнивайте модели с одинаковым числом выходов. В серии: 0,5–18 дБ.
Развязка, дБНасколько ослабляется сигнал, попавший на один выход, по пути к другому выходу. Чем больше, тем меньше нагрузки каналов влияют друг на друга; в таблице — худшее значение по парам выходов. В серии: -17–20 дБ.
Разбаланс амплитуды / фазы, ±дБ / °Наибольшее отклонение амплитуды и фазы выходов от среднего: важно для антенных решёток и сумматоров, где ошибки фазы искажают результат. В серии: по таблице исполнений (вариантов: 30).
КСВНСогласование портов делителя с трактом: чем ближе к единице, тем меньше отражение. В серии: 1,2–2.
Мощность в режиме делителя / сумматора, ВтДопустимая мощность при работе делителем и сумматором. В режиме сумматора она обычно ниже: при разнице фаз и амплитуд источников часть мощности рассеивается на резисторах. В серии: по таблице исполнений (вариантов: 13).
СоединительТип соединителей портов: у каждого свой верхний предел частоты и допустимая мощность. В серии: по таблице исполнений (вариантов: 10).
Габаритные размеры, ммРазмеры корпуса без соединителей — для компоновки в шкафу, модуле или на стенде. В серии: по таблице исполнений (корпусов: 33).

Как подобрать

ЧастотыРабочие частоты тракта должны лежать внутри полосы исполнения; диапазон серии — до 44 ГГц.
Число выходовПо числу нагрузок, которые нужно запитать.
Режим сумматораЕсли делитель будет складывать мощность, сравнивайте допустимую мощность именно в режиме сумматора.
АртикулВ заявке указывают полный артикул строки таблицы исполнений.

Выбор внутри серии KADAMM ДМС-6: мощность в режиме делителя / сумматора, Вт — от 50/уточняйте у менеджера у KADAMM ДМС-6-200/800-50-SMA до 0,5/- у KADAMM ДМС-6-0/10000-0,5-SMA; вносимые потери, дБ — от 0,5 у KADAMM ДМС-6-3700/4900-20-SMA-SMP до 18 у KADAMM ДМС-6-300/5000-1-SMA; развязка, дБ — от 20 у KADAMM ДМС-6-800/900-30 до -17 у KADAMM ДМС-6-18000/40000-20-2,92-2.

Применение

Разводка сигнала на несколько антенн или приёмников, сложение мощности нескольких усилителей, многоканальные стенды.

Комплект поставки

Комплект поставки модели серии KADAMM ДМС-6: делитель мощности, паспорт изделия.

Нормативная база и термины

✓
ГОСТ 20265-83 — соединители радиочастотные коаксиальные: присоединительные размеры, обозначение вилки и розетки; соединители серии KADAMM ДМС-6 — SMA, N, 2,92 мм, TNC, SMP, 2,4 мм
✓
ГОСТ 13317-89 — элементы соединения СВЧ-трактов; КСВН — коэффициент стоячей волны по напряжению
✓
ГОСТ 15094-69 — классификатор радиоизмерительных приборов и устройств коаксиальных и волноводных трактов
✓
ГОСТ 18238-72 — линии передачи сверхвысоких частот: термины и определения

Смотрите также

Раздел каталога: Делители мощности СВЧ и сумматорыВсе модели раздела

Вопросы и ответы

Мощность делится пополам, а половина мощности — это 3 дБ.

Это не потери: оба выхода вместе получают почти всю входную мощность.

По строке таблицы исполнений — полным артикулом.

Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.

Как правило, комбинированно: каскад ячеек на два и на три выхода. Конкретная схема модели — в её чертеже; параметры нормированы для всех выходов.

Потому что деление на шесть уменьшает мощность на выходе в шесть раз само по себе; собственные потери делителя показывают его качество отдельно.

Серия KADAMM ДМС-6 перекрывает до 44 ГГц: KADAMM ДМС-6-0/1000-1-SMA — 0–1; KADAMM ДМС-6-0/4000-2-N — 0–4; KADAMM ДМС-6-0/6000-2-SMA — 0–6; KADAMM ДМС-6-0/8000-2-SMA — 0–8; KADAMM ДМС-6-0/10000-0,5-SMA — 0–10; KADAMM ДМС-6-1/200-2-SMA — 0,001–0,2; KADAMM ДМС-6-2/250-2-SMA — 0,002–0,25; KADAMM ДМС-6-300/5000-1-SMA — 0,3–5; ещё 59 в таблице исполнений.

Соединители серии KADAMM ДМС-6 — SMA, N, 2,92 мм, TNC, SMP, 2,4 мм; по моделям: KADAMM ДМС-6-0/1000-1-SMA — SMA; KADAMM ДМС-6-0/4000-2-N — N; KADAMM ДМС-6-0/6000-2-SMA — SMA; KADAMM ДМС-6-0/8000-2-SMA — SMA; KADAMM ДМС-6-0/10000-0,5-SMA — SMA; KADAMM ДМС-6-1/200-2-SMA — SMA; ещё 61 в таблице исполнений.

КАДАММ — делители мощности свч: запросить цену и сроки
Подберём модель под ваш тракт. Сроки поставки уточняйте у менеджера.
Запросить цену →+7 (495) 109-02-08

Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ДМС-6 — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ДМС-6 могут уточняться без уведомления.

Поставляем Делители мощности СВЧ на 6 выходов (сумматоры) KADAMM ДМС-6 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
