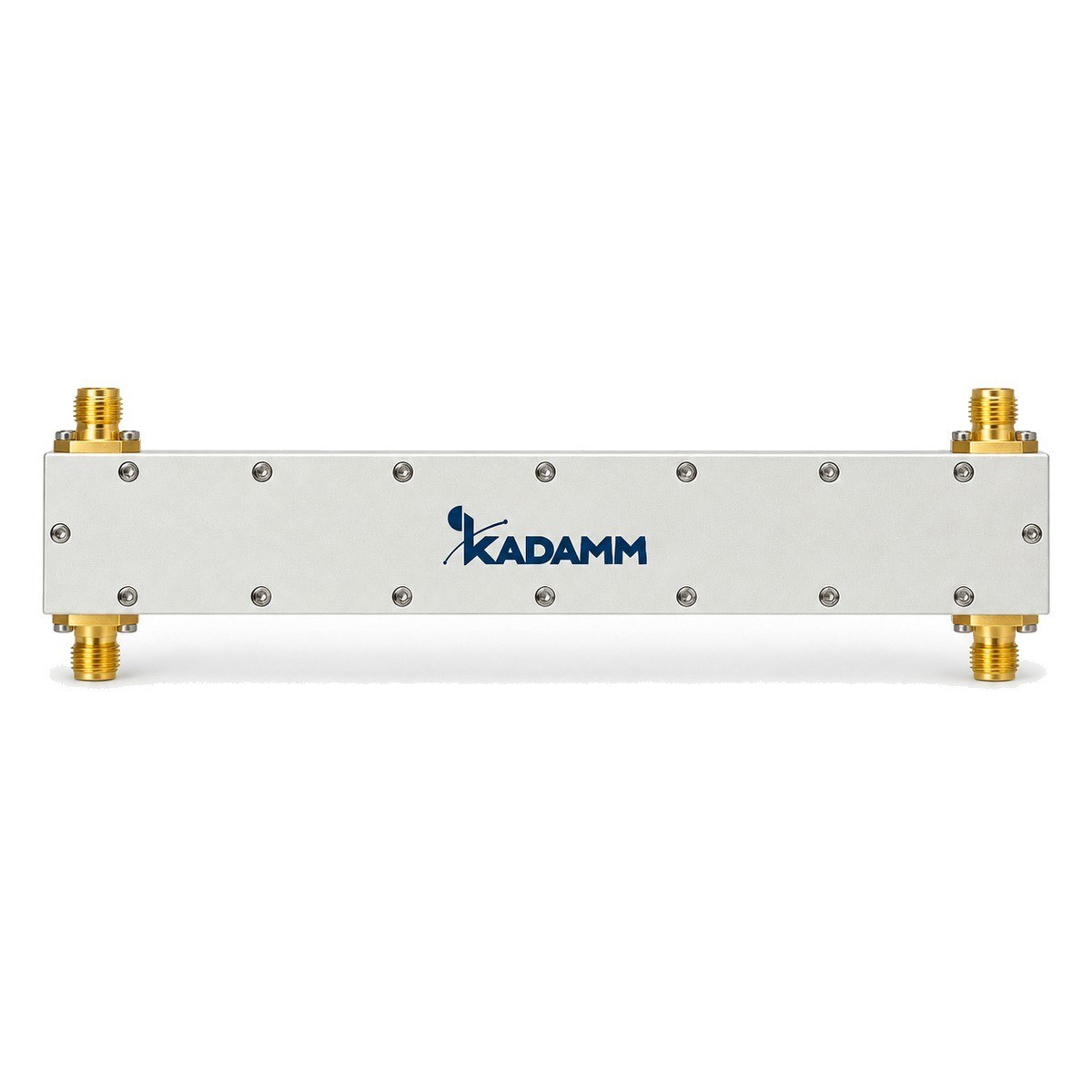

Мосты 180° СВЧ (синфазно-противофазные) KADAMM МС180

Серия KADAMM МС180 — 52 модели в диапазоне 1,6 МГц – 67 ГГц, соединители SMA, N, 2,92 мм, 2,4 мм, 1,85 мм. Чем модели отличаются одна от другой: частоты, мощность, потери, развязка, разбаланс.

Серия KADAMM МС180 включает 52 модели. Для каждой модели — вносимые потери, развязка, разбаланс амплитуды и фазы, КСВН и мощность.

Мост 180° — четырёхпортовый узел с равным делением мощности: сигнал, поданный на суммарный порт, делится на два выхода в фазе, а поданный на разностный порт — в противофазе. В режиме сложения мост выдаёт на суммарный порт сумму двух сигналов, на разностный — их разность. Порты суммы и разности развязаны между собой.

Мост делит сигнал на два равных выхода со сдвигом фаз 90° у квадратурного или 0° и 180° у синфазно-противофазного, четвёртое плечо развязано от входа.

Сводка по таблице исполнений KADAMM МС180: вносимое ослабление 0,2–4 дБ; развязка 12–25 дБ; КСВН 1,2–2; допустимая мощность 1–2500 Вт; точная цифра зависит от исполнения. Цифры нормируются по каждому артикулу, а не по серии в целом: смотрите строку нужной модели.

На СВЧ мост 180° обычно выполняют кольцевым: кольцо длиной в полторы волны с четырьмя отводами, расстояния между которыми подобраны так, что волны приходят в порты в фазе или противофазе. Широкополосные модели строят на связанных линиях с фазоинвертирующей секцией, на низких частотах — на трансформаторах. У всех исполнений четыре порта: суммарный, разностный и два плеча.

Волна из суммарного порта доходит до обоих плеч путями одинаковой электрической длины, из разностного — путями, отличающимися на полволны. В обратную сторону сигналы плеч складываются в суммарном порту синфазно, а в разностном — вычитаются. Если сигналы плеч одинаковы, разностный порт их не видит; любое неравенство попадает туда — это и используют для измерения рассогласований.

Мосты 180° СВЧ. Основная серия мостов 180°: широкополосные и узкополосные модели с соединителями SMA и N, с нормированными мощностью, потерями, развязкой, разбалансом амплитуды и фазы и рабочей температурой. Подходит для измерительных стендов, моноимпульсных систем и мощных трактов.

Параметры нормированы только у части моделей серии, у прочих они не задаются.

Как меняются параметры по серии KADAMM МС180: мощность, Вт — от 2500 у KADAMM МС180-1,6/30-2500-N до 1 у KADAMM МС180-20/1000-1-SMA; вносимые потери, дБ — от 0,2 у KADAMM МС180-1,6/30-250-N до 4 у KADAMM МС180-6000/67000-12-1,85; развязка, дБ — от 25 у KADAMM МС180-1,6/30-2500-N до 12 у KADAMM МС180-6000/50000-20-2,4.

1. Диапазон — с запасом по краям: кольцевые мосты узкополосны, широкополосные выполняют иначе.
2. Развязка суммарного и разностного портов — главное для моноимпульсных и измерительных схем.
3. Разбаланс фазы — по допустимой ошибке системы.
4. Мощность — по тракту, с учётом того, что разностный порт может принимать заметную мощность при неравенстве плеч.
5. Соединители — по оборудованию и кабелям.

Кабели к плечам моста делают одинаковой электрической длины; неиспользуемый порт закрывают согласованной нагрузкой. Мост крепят за корпус, соединители не нагружают изгибом кабелей.

Балансные смесители и усилители, круговая поляризация, диаграммообразующие матрицы для антенных решёток.

Что получает заказчик по модели серии KADAMM МС180: мост СВЧ, к нему — паспорт изделия.
