KADAMM · Мосты СВЧ

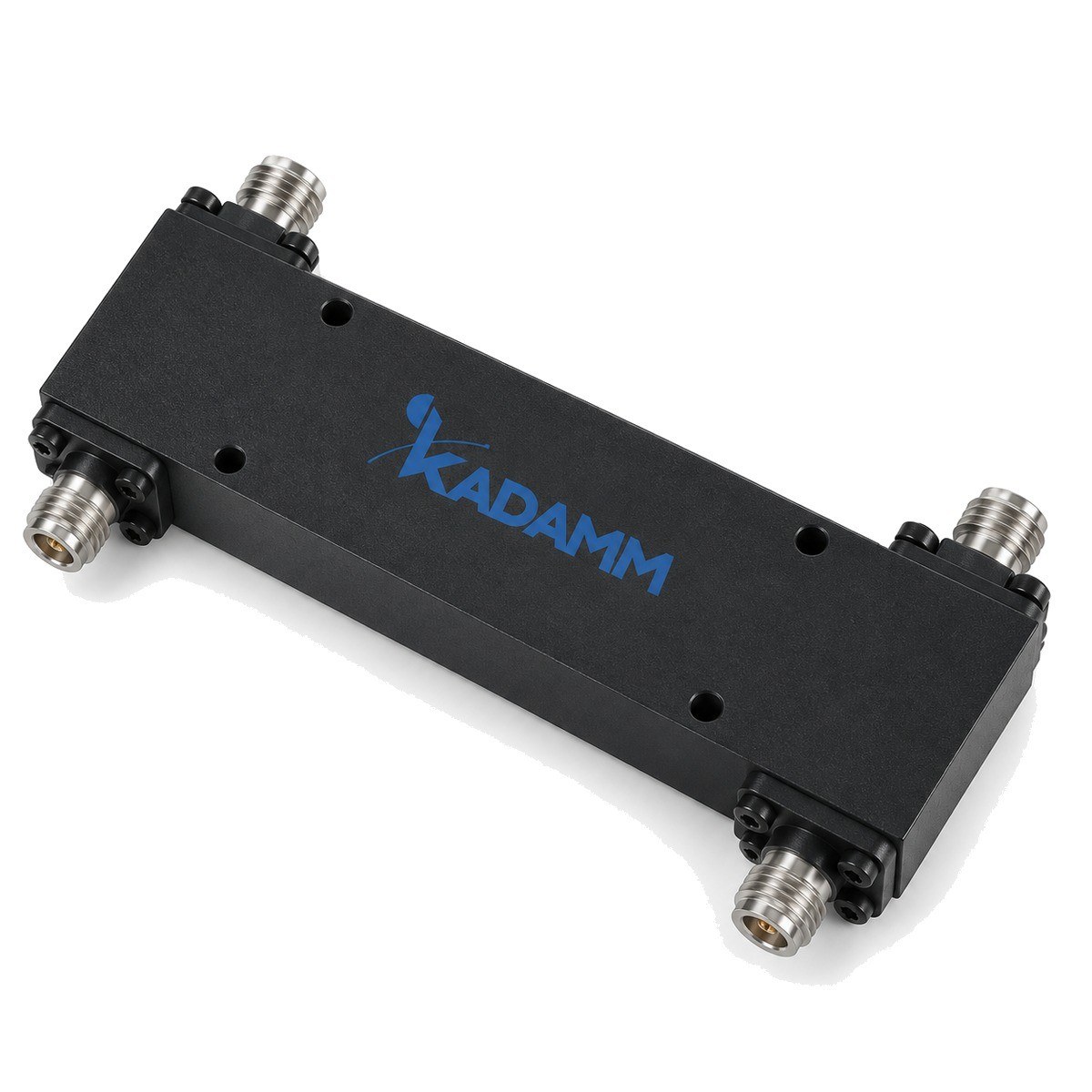

Квадратурные мосты 90° СВЧ KADAMM МС90

Квадратурные мосты 90° СВЧ: 44 модели, диапазон 1,6 МГц – 50 ГГц. Деление сигнала на два выхода со сдвигом фаз 90° или 180°.

1,6 МГц – 50 ГГц

Диапазон частот

Моделей в серии

SMA

Соединитель

Описание

Квадратурный мост делит входной сигнал поровну между двумя выходами со сдвигом фаз 90°; мост 180° — с синфазными или противофазными выходами. Мосты применяют в балансных усилителях и смесителях, схемах сложения мощности и питания антенн с круговой поляризацией.

В серии KADAMM МС90 — 44 модели. Для каждой модели — вносимые потери, развязка, разбаланс амплитуды и фазы, КСВН и мощность.

Ключевые особенности

Точный сдвиг фазРазбаланс фазы и амплитуды — в таблице исполнений.

РазвязкаРазвязка между входами — для каждой модели.

МощностьДопустимая мощность — в таблице.

СоединителиСоединители SMA, N, 2,92 мм, 2,4 мм.

Исполнения серии

Артикул	Частоты, ГГц	Мощность, Вт	Потери, дБ	Развязка, дБ	Разбаланс, ±дБ / °	КСВН	Соединитель	Габариты, мм
KADAMM МС90-1,6/30-250-N	0,0016–0,03	250	0,2	25	0,1/3	1,3	N	-
KADAMM МС90-100/140-10-SMA	0,1–0,14	10	0,5	18	0,7/5	1,3	SMA	67×60×13
KADAMM МС90-1000/18000-30-SMA	1–18	30	1,5	16	1/9	1,8	SMA	74×25×11
KADAMM МС90-1000/3000-100-SMA	1–3	100	0,6	18	0,3/3	1,35	SMA	-
KADAMM МС90-1000/4000-30-SMA	1–4	30	0,6	20	0,6/6	1,25	SMA	76×22×11
KADAMM МС90-1000/7000-20-SMA	1–7	20	0,9	18	0,4/4	1,4	SMA	74×25×11
KADAMM МС90-106/176-200-N	0,106–0,176	200	0,25	20	0,45/2	1,25	N	162,56×30,48×20,32
KADAMM МС90-1500/2500-30-SMA	1,5–2,5	30	0,5	20	0,6/5	1,3	SMA	105×22×11
KADAMM МС90-18000/40000-30-2,92	18–40	30	2,2	12	0,7/10	1,8	2,92 мм	25,4×16×11
KADAMM МС90-18000/50000-20-2,4	18–50	20	2,6	13	0,9/12	1,9	2,4 мм	43,7×21,9×12,7
KADAMM МС90-2000/18000-30-SMA	2–18	30	2,2	18	1/5	1,45	SMA	60×25×11
KADAMM МС90-2000/2300-100-SMA	2–2,3	100	0,35	20	0,2/3	1,2	SMA	45×40×10
KADAMM МС90-2000/26500-30-SMA	2–26,5	30	2	10	1/10	1,8	SMA	37×18×11
KADAMM МС90-2000/40000-30-2,92	2–40	30	2,8	10	1,5/12	2	2,92 мм	37×18×11
KADAMM МС90-2000/8000-20-SMA	2–8	20	0,8	18	0,8/8	1,4	SMA	60×25×11
KADAMM МС90-2000/8000-60	2–8	60	0,8	17	1/8	1,5	PIN	60×25×11
KADAMM МС90-225/400-200-N	0,225–0,4	200	0,25	20	0,6/2	1,25	N	104,65×30,48×20,32
KADAMM МС90-225/400-50-SMA	0,225–0,4	50	0,3	20	0,5/4	1,25	SMA	66×32×13
KADAMM МС90-2400/2500-500-N	2,4–2,5	500	0,6	18	0,3/2,5	1,4	N	100×50×20
KADAMM МС90-24000/44000-20-2,4	24–44	20	2,3	14	0,7/10	1,8	2,4 мм	43,7×21,9×12,7
KADAMM МС90-2500/8000-30-SMA	2,5–8	30	0,7	15	0,6/7	1,6	SMA	60×41×11
KADAMM МС90-26000/40000-30-2,92	26–40	30	2,2	12	0,7/10	1,8	2,92 мм	25,4×16×11
KADAMM МС90-2700/3500-500-N	2,7–3,5	500	0,5	16	0,8/8	1,5	N	117,2×38×25
KADAMM МС90-300/6000-30-SMA	0,3–6	30	2,2	16	1,1/7	1,5	SMA	280×35×14
KADAMM МС90-3200/4000-30-SMA	3,2–4	30	0,5	20	0,6/2	1,3	SMA	45×17×11
KADAMM МС90-400/500-10-SMA	0,4–0,5	10	0,5	20	0,5/3	1,3	SMA	62×26×13
KADAMM МС90-400/650-800-N	0,4–0,65	800	0,5	16	0,6/5	1,35	N	410×102×36
KADAMM МС90-4000/18000-100-SMA	4–18	100	1,4	15	0,9/6	1,7	SMA	27×16×11
KADAMM МС90-50/250-1-SMA	0,05–0,25	1	1,6	15	0,5/6	1,5	SMA	31,75×31,95×19,05
KADAMM МС90-500/1000-50-SMA	0,5–1	50	0,3	22	0,5/2	1,25	SMA	84,5×13×11
KADAMM МС90-500/3000-10-SMA	0,5–3	10	1,1	20	0,9/7	1,3	SMA	153×25,4×11
KADAMM МС90-500/6000-30-SMA	0,5–6	30	1,4	19	0,5/5	1,4	SMA	215,9×35,6×12,7
KADAMM МС90-500/9000-30-SMA	0,5–9	30	1,8	19	0,7/5	1,4	SMA	215,9×35,6×12,7
KADAMM МС90-5700/5900-30-SMA	5,7–5,9	30	0,5	23	0,3/3	1,25	SMA	40×15×12
KADAMM МС90-600/18000-30-SMA	0,6–18	30	3	16	1/8	1,4	SMA	173,7×35,6×12,7
KADAMM МС90-6000/18000-30-SMA	6–18	30	1	16	0,7/8	1,5	SMA	22×34,7×11
KADAMM МС90-6000/26500-30-SMA	6–26,5	30	1,8	15	0,7/8	1,6	SMA	43,7×21,9×12,7
KADAMM МС90-6000/40000-20-2,92	6–40	20	2	14	1,2/10	1,8	2,92 мм	43,7×21,9×12,7
KADAMM МС90-6000/50000-20-2,4	6–50	20	2,7	12	1,2/12	1,9	2,4 мм	43,7×21,9×12,7
KADAMM МС90-80/1000-200-N	0,08–1	200	0,9	16	1,3/8	1,35	N	155×85,8×29
KADAMM МС90-9-100-520-K2	0,1–0,52	200	0,45	17	0,75/5	1,3	-	83,82×38,1×7,32
KADAMM МС90-9-100-520-K8	0,1–0,52	800	0,42	16	0,75/5	1,3	-	83,82×38,1×9,32
KADAMM МС90-9-1000-3000-K4	1–3	400	0,2	20	1/4	1,25	SMD	25,4×12,7×5,5
KADAMM МС90-9-800-4200-K1	0,8–4,2	100	0,8	15	1/8	1,5	SMD	45,72×10,16×4,6

Предельные значения: потери — не более; развязка — не менее; разбаланс — не более; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.

Как выбрать модель

Выберите модель по диапазону частот и мощности, затем по разбалансу фазы и амплитуды и развязке.

Применение

Балансные усилителиДеление и сложение сигналов в каскадах.

Сложение мощностиСуммирование выходов передатчиков.

АнтенныФормирование круговой поляризации.

Комплект поставки

мост СВЧ
паспорт изделия

Нормативная база и термины

✓

ГОСТ 20265-83 — соединители радиочастотные коаксиальные: присоединительные размеры, обозначение вилки и розетки

✓

ГОСТ 13317-89 — элементы соединения СВЧ-трактов; КСВН — коэффициент стоячей волны по напряжению

✓

ГОСТ 15094-69 — классификатор радиоизмерительных приборов и устройств коаксиальных и волноводных трактов

✓

ГОСТ 18238-72 — линии передачи сверхвысоких частот: термины и определения

Смотрите также

Раздел каталога: Направленные ответвители и мосты СВЧВсе модели раздела

Вопросы и ответы

Нагрузите его согласованной нагрузкой: от этого зависит развязка и КСВН моста.

КАДАММ — мосты свч: запросить цену и сроки

Подберём модель под ваш тракт. Сроки поставки уточняйте у менеджера.

Запросить цену →+7 (495) 109-02-08

Производитель — КАДАММ (KADAMM). Термины параметров — по ГОСТ 23221-78 и ГОСТ 20265-83. Характеристики могут быть изменены без уведомления.
