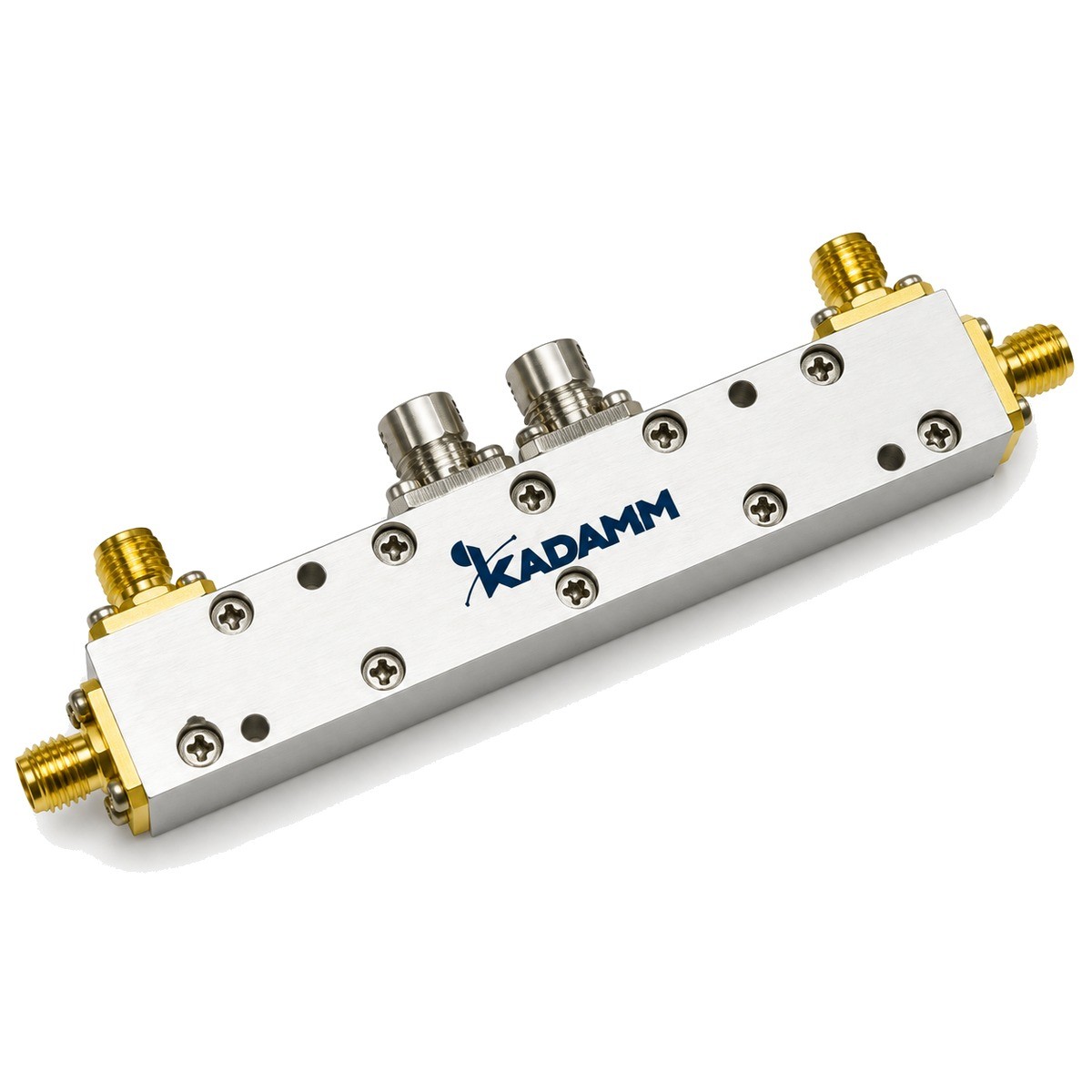

Направленные ответвители двусторонние KADAMM ОНД-ДС

Серия KADAMM ОНД-ДС — 1 модель в диапазоне 2 – 4 ГГц, соединители N, SMA.

В серии KADAMM ОНД-ДС — 1 модель. Для каждой модели — переходное ослабление, направленность, вносимые потери, КСВН и допустимая мощность в основном тракте.

Двунаправленный ответвитель имеет два отвода: в один приходит образец падающей волны, в другой — отражённой. По их отношению вычисляют коэффициент отражения и КСВН нагрузки, а по падающей волне — мощность передатчика. Это основной элемент измерителей проходящей мощности и систем защиты передатчиков от рассогласования антенны.

Направленный ответвитель отводит в боковой канал заданную долю мощности, проходящей по основному тракту, и различает падающую и отражённую волны.

Чем слабее связь, тем меньше потерь в основном тракте: при переходном ослаблении 20 дБ основной сигнал теряет лишь сотые доли децибела. Направленность показывает, насколько ответвитель отличает падающую волну от отражённой.

Внутри — главная линия и связанные с ней вспомогательные участки, у которых выведены на соединители оба конца, — или два ответвителя, включённых навстречу друг другу. Главная линия рассчитана на полную мощность, отводы — на ослабленные сигналы, поэтому их соединители часто меньше.

Каждый отвод собирает сигнал волны только своего направления: составляющие, наведённые электрическим и магнитным полями, складываются для одной волны и вычитаются для встречной. Направленность определяет, насколько сигнал одной волны просачивается в отвод другой — и, значит, наименьший КСВН, который можно надёжно измерить.

Ответвители двусторонние. Двусторонний ответвитель также даёт отводы для волн обоих направлений и рассчитан на включение в тракт передатчика. Серия состоит из одной модели; её конструкцию и расположение отводов сверяйте по чертежу, а при выборе между ней и двунаправленными моделями сравнивайте направленность и переходное ослабление по таблице.

1. Диапазон — по рабочим частотам передатчика или стенда.
2. Мощность главной линии — с запасом.
3. Переходное ослабление — чтобы уровни в отводах подходили измерителю.
4. Направленность — по наименьшему КСВН, который нужно различать.
5. Соединители главной линии и отводов — под тракт и измеритель.

Ответвитель включают входом главной линии к источнику; отводы подключают к детекторам или измерителю кабелями одинаковой длины, чтобы не вносить различий в калибровку. Неиспользуемый отвод закрывают согласованной нагрузкой.

Контроль выходной мощности передатчика, измерение отражённой волны и КСВН, подмешивание контрольного сигнала.

Комплект поставки модели серии KADAMM ОНД-ДС: направленный ответвитель, паспорт изделия.
