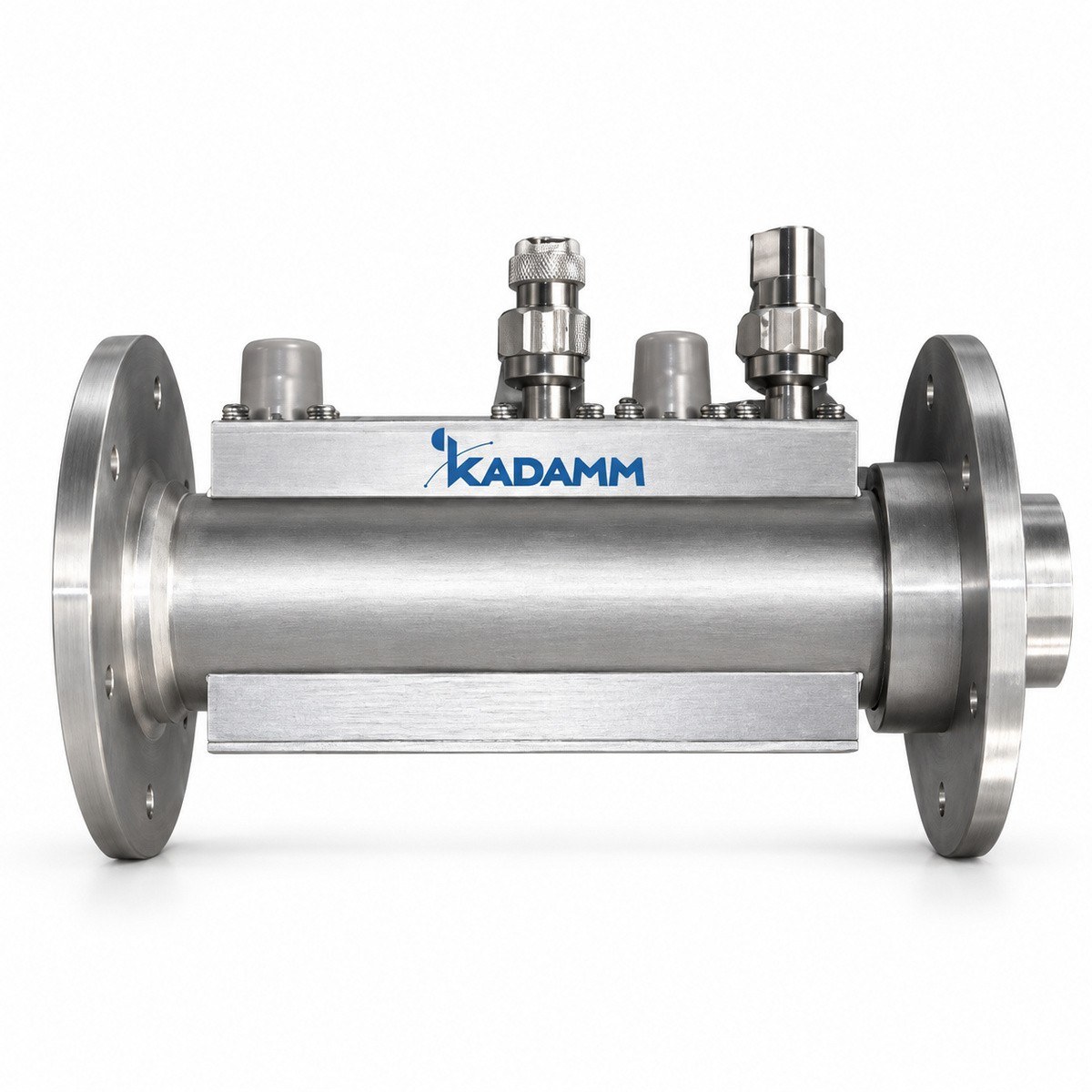

Направленные ответвители коаксиальные высокой мощности: 15 моделей, диапазон 800 МГц – 18 ГГц. Ответвление части мощности для контроля сигнала в тракте.
Серия KADAMM ОН-К-ВМ — 15 моделей в диапазоне 800 МГц – 18 ГГц, соединители N, SMA. Модели различаются: частоты, перех. ослабл., мощн., потери, КСВН.
В серии KADAMM ОН-К-ВМ — 15 моделей. Для каждой модели — переходное ослабление, направленность, вносимые потери, КСВН и допустимая мощность в основном тракте.
| Артикул | Частоты, ГГц | Перех. ослабл., дБ | Мощн., Вт | Потери, дБ | КСВН | Соединитель | Неравномерность, ±дБ |
|---|---|---|---|---|---|---|---|
| KADAMM ОН-2000/4000-600-30-N(р)-М | 2,0-4,0 | 30 | 600 | 0,5 | 1,25 | N (розетка) | ±0,7 |
| KADAMM ОН-2500/4500-150-20-N(р)-М | 2,5-4,5 | 20 | 150 | 0,5 | 1,25 | N (розетка) | ±0,7 |
| KADAMM ОН-2500/4500-150-30-N(р)-М | 2,5-4,5 | 30 | 150 | 0,5 | 1,25 | N (розетка) | ±0,6 |
| KADAMM ОН-4000/8000-150-20-N(р)-М | 4-8 | 20 | 150 | 0,5 | 1,25 | N (розетка) | ±0,7 |
| KADAMM ОН-4000/8000-150-30-N(р)-М | 4-8 | 30 | 150 | 0,5 | 1,25 | N (розетка) | ±0,6 |
| KADAMM ОН-4000/8000-200-40-N(р)-М | 4-8 | 40 | 200 | 0,5 | 1,25 | N (розетка) | ±0,6 |
| KADAMM ОН-6000/18000-50-10-SMA(р)-М | 6-18 | 10 | 50 | 1,2 | 1,4 | SMA (розетка) | ±0,6 |
| KADAMM ОН-6000/18000-50-50-SMA(р)-М | 6-18 | 50 | 50 | 1,2 | 1,4 | SMA (розетка) | ±0,6 |
| KADAMM ОН-800/2500-300-20-N(р)-М | 0,8-2,5 | 20 | 300 | 0,5 | 1,25 | N (розетка) | ±0,7 |
| KADAMM ОН-800/2500-300-30-N(р)-М | 0,8-2,5 | 30 | 300 | 0,5 | 1,25 | N (розетка) | ±0,6 |
| KADAMM ОН-800/2500-300-40-5339(р)-М | 0,8-2,5 | 40 | 300 | 0,5 | 1,25 | 5339 (розетка) | ±0,6 |
| KADAMM ОН-800/2500-300-40-7/16(р)-М | 0,8-2,5 | 40 | 300 | 0,5 | 1,25 | 7/16 (розетка) | ±0,6 |
| KADAMM ОН-8000/12000-50-20-N(р)-М | 8-12 | 20 | 50 | 0,5 | 1,25 | N (розетка) | ±0,7 |
| KADAMM ОН-8000/12000-50-30-N(р)-М | 8-12 | 30 | 50 | 0,5 | 1,25 | N (розетка) | ±0,6 |
| KADAMM ОН-820/880-500-50-5339(р)-М | 0,82-0,88 | 50 | 500 | 0,3 | 1,25 | 5339 (розетка) | ±0,5 |
Предельные значения: потери — не более; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| Направленность, дБ, не менее | 15 |
Выбор внутри серии KADAMM ОН-К-ВМ: переходное ослабление, дБ — от 50 у KADAMM ОН-6000/18000-50-50-SMA(р)-М до 10 у KADAMM ОН-6000/18000-50-10-SMA(р)-М; средняя мощность, Вт — от 600 у KADAMM ОН-2000/4000-600-30-N(р)-М до 50 у KADAMM ОН-6000/18000-50-10-SMA(р)-М; вносимые потери, дБ — от 0,3 у KADAMM ОН-820/880-500-50-5339(р)-М до 1,2 у KADAMM ОН-6000/18000-50-50-SMA(р)-М.
Серия KADAMM ОН-К-ВМ (800 МГц – 18 ГГц; диапазоны IEEE L, S, C, X, Ku): передатчики; измерения КСВН; системы связи и DAS.
Комплект поставки модели серии KADAMM ОН-К-ВМ: направленный ответвитель, паспорт изделия.
Серия KADAMM ОН-К-ВМ перекрывает 800 МГц – 18 ГГц: KADAMM ОН-820/880-500-50-5339(р)-М — 0,82-0,88; KADAMM ОН-800/2500-300-20-N(р)-М — 0,8-2,5; KADAMM ОН-800/2500-300-30-N(р)-М — 0,8-2,5; KADAMM ОН-800/2500-300-40-7/16(р)-М — 0,8-2,5; KADAMM ОН-800/2500-300-40-5339(р)-М — 0,8-2,5; KADAMM ОН-2000/4000-600-30-N(р)-М — 2,0-4,0; KADAMM ОН-2500/4500-150-20-N(р)-М — 2,5-4,5; KADAMM ОН-2500/4500-150-30-N(р)-М — 2,5-4,5; ещё 7 в таблице исполнений.
Соединители серии KADAMM ОН-К-ВМ — N, SMA; по моделям: KADAMM ОН-820/880-500-50-5339(р)-М — 5339 (розетка); KADAMM ОН-800/2500-300-20-N(р)-М — N (розетка); KADAMM ОН-800/2500-300-30-N(р)-М — N (розетка); KADAMM ОН-800/2500-300-40-7/16(р)-М — 7/16 (розетка); KADAMM ОН-800/2500-300-40-5339(р)-М — 5339 (розетка); KADAMM ОН-2000/4000-600-30-N(р)-М — N (розетка); ещё 9 в таблице исполнений.
У всех 15 моделей серии KADAMM ОН-К-ВМ: Направленность, дБ — 15.
У KADAMM ОН-К-ВМ: диапазон 800 МГц – 18 ГГц, 15 моделей, соединители N, SMA. У KADAMM ОНД-ДС: диапазон 2 – 4 ГГц, 1 модель, соединители N, SMA.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ОН-К-ВМ — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ОН-К-ВМ могут уточняться без уведомления.
Поставляем Направленные ответвители коаксиальные высокой мощности KADAMM ОН-К-ВМ под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
