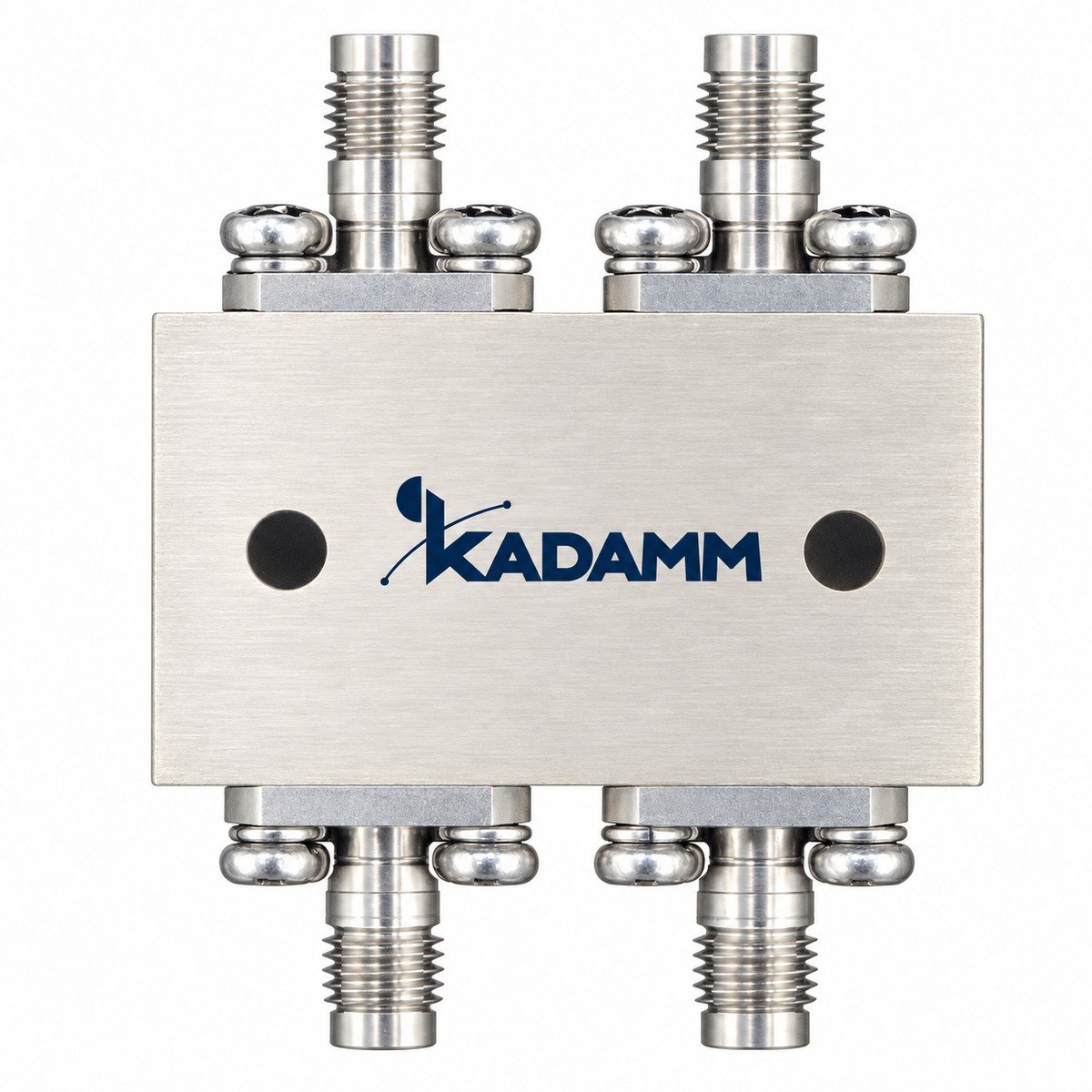

Мосты синфазно-противофазные 180° коаксиальные: 16 моделей, диапазон 375 МГц – 40 ГГц. Деление сигнала на два выхода со сдвигом фаз 90° или 180°.
Серия KADAMM МС180-К — 16 моделей в диапазоне 375 МГц – 40 ГГц, соединители SMA, N. Модели различаются: частоты, потери, развязка, КСВН, разность фаз.
В серии KADAMM МС180-К — 16 моделей. Для каждой модели — вносимые потери, развязка, разбаланс амплитуды и фазы, КСВН и мощность.
| Артикул | Частоты, ГГц | Потери, дБ | Развязка, дБ | КСВН | Соединитель | Разность фаз, ° | Разбаланс, ±дБ |
|---|---|---|---|---|---|---|---|
| KADAMM МС180-1000/4000-N(р) | 1-4 | 1,2 | 15 | 1,4 | N (розетка) | 180±5° | ≤±0,5 |
| KADAMM МС180-1100/1700-N(р) | 1,1-1,7 | 0,8 | 16 | 1,35 | N (розетка) | 180±4° | ≤±0,3 |
| KADAMM МС180-18000/40000-2,92(р) | 18-40 | 0,9 | 12 | 1,7 | 2,92 (розетка) | 180±9° | ≤±0,9 |
| KADAMM МС180-2000/4000-SMA(р) | 2-4 | 1,0 | 15 | 1,35 | SMA (розетка) | 180±5° | ≤±0,4 |
| KADAMM МС180-2000/6000-SMA(р) | 2-6 | 1,4 | 15 | 1,5 | SMA (розетка) | 180±5° | ≤±0,5 |
| KADAMM МС180-375/415-N(р) | 0,375-0,415 | 0,2 | 18 | 1,2 | N (розетка) | 180±2° | ≤±0,2 |
| KADAMM МС180-6000/18000-SMA(р) | 6-18 | 1,8 | 15 | 1,6 | SMA (розетка) | 180±7° | ≤±0,7 |
| KADAMM МС90-1000/4000-N(р) | 1-4 | 1 | 15 | 1,4 | N (розетка) | 90±5° | ≤±0,5 |
| KADAMM МС90-2000/18000-SMA(р) | 2-18 | 1,6 | 15 | 1,4 | SMA (розетка) | 90±8° | ≤±0,7 |
| KADAMM МС90-2000/4000-SMA(р) | 2-4 | 0,8 | 15 | 1,35 | SMA (розетка) | 90±5° | ≤±0,4 |
| KADAMM МС90-26000/30000-1,85(р) | 26-30 | 1 | 15 | 1,5 | 1,85 (розетка) | 90±5° | ≤±0,5 |
| KADAMM МС90-390/510-N(р) | 0,39-0,51 | 0,3 | 15 | 1,25 | N (розетка) | 90±3° | ≤±0,5 |
| KADAMM МС90-4000/10000-N(р) | 4-10 | 0,9 | 16 | 1,5 | N (розетка) | 90±6° | ≤±0,5 |
| KADAMM МС90-500/2500-SMA(р) | 0,5-2,5 | 1,2 | 15 | 1,4 | SMA (розетка) | 90±3° | ≤±0,4 |
| KADAMM МС90-600/4200-SMA(р) | 0,6-4,2 | 1,3 | 16 | 1,35 | SMA (розетка) | 90±5° | ≤±0,4 |
| KADAMM МС90-6000/18000-SMA(р) | 6-18 | 1 | 15 | 1,5 | SMA (розетка) | 90±6° | ≤±0,7 |
Предельные значения: потери — не более; развязка — не менее; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Выбор внутри серии KADAMM МС180-К: вносимые потери, дБ — от 0,2 у KADAMM МС180-375/415-N(р) до 1,8 у KADAMM МС180-6000/18000-SMA(р); развязка, дБ — от 18 у KADAMM МС180-375/415-N(р) до 12 у KADAMM МС180-18000/40000-2,92(р); КСВН — от 1,2 у KADAMM МС180-375/415-N(р) до 1,7 у KADAMM МС180-18000/40000-2,92(р).
Серия KADAMM МС180-К (375 МГц – 40 ГГц; диапазоны IEEE L, S, C, X, Ku, K, Ka): балансные усилители; сложение мощности; антенны.
Комплект поставки модели серии KADAMM МС180-К: мост СВЧ, паспорт изделия.
Серия KADAMM МС180-К перекрывает 375 МГц – 40 ГГц: KADAMM МС90-390/510-N(р) — 0,39-0,51; KADAMM МС90-500/2500-SMA(р) — 0,5-2,5; KADAMM МС90-600/4200-SMA(р) — 0,6-4,2; KADAMM МС90-1000/4000-N(р) — 1-4; KADAMM МС90-2000/4000-SMA(р) — 2-4; KADAMM МС90-4000/10000-N(р) — 4-10; KADAMM МС90-6000/18000-SMA(р) — 6-18; KADAMM МС90-2000/18000-SMA(р) — 2-18; ещё 8 в таблице исполнений.
Соединители серии KADAMM МС180-К — SMA, N; по моделям: KADAMM МС90-390/510-N(р) — N (розетка); KADAMM МС90-500/2500-SMA(р) — SMA (розетка); KADAMM МС90-600/4200-SMA(р) — SMA (розетка); KADAMM МС90-1000/4000-N(р) — N (розетка); KADAMM МС90-2000/4000-SMA(р) — SMA (розетка); KADAMM МС90-4000/10000-N(р) — N (розетка); ещё 10 в таблице исполнений.
У KADAMM МС180-К: диапазон 375 МГц – 40 ГГц, 16 моделей, соединители SMA, N. У KADAMM МС180: диапазон 1,6 МГц – 50 ГГц, 31 модель, соединители SMA, 2,4 мм, N, 2,92 мм.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM МС180-К — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM МС180-К могут уточняться без уведомления.
Поставляем Мосты синфазно-противофазные 180° коаксиальные KADAMM МС180-К под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
