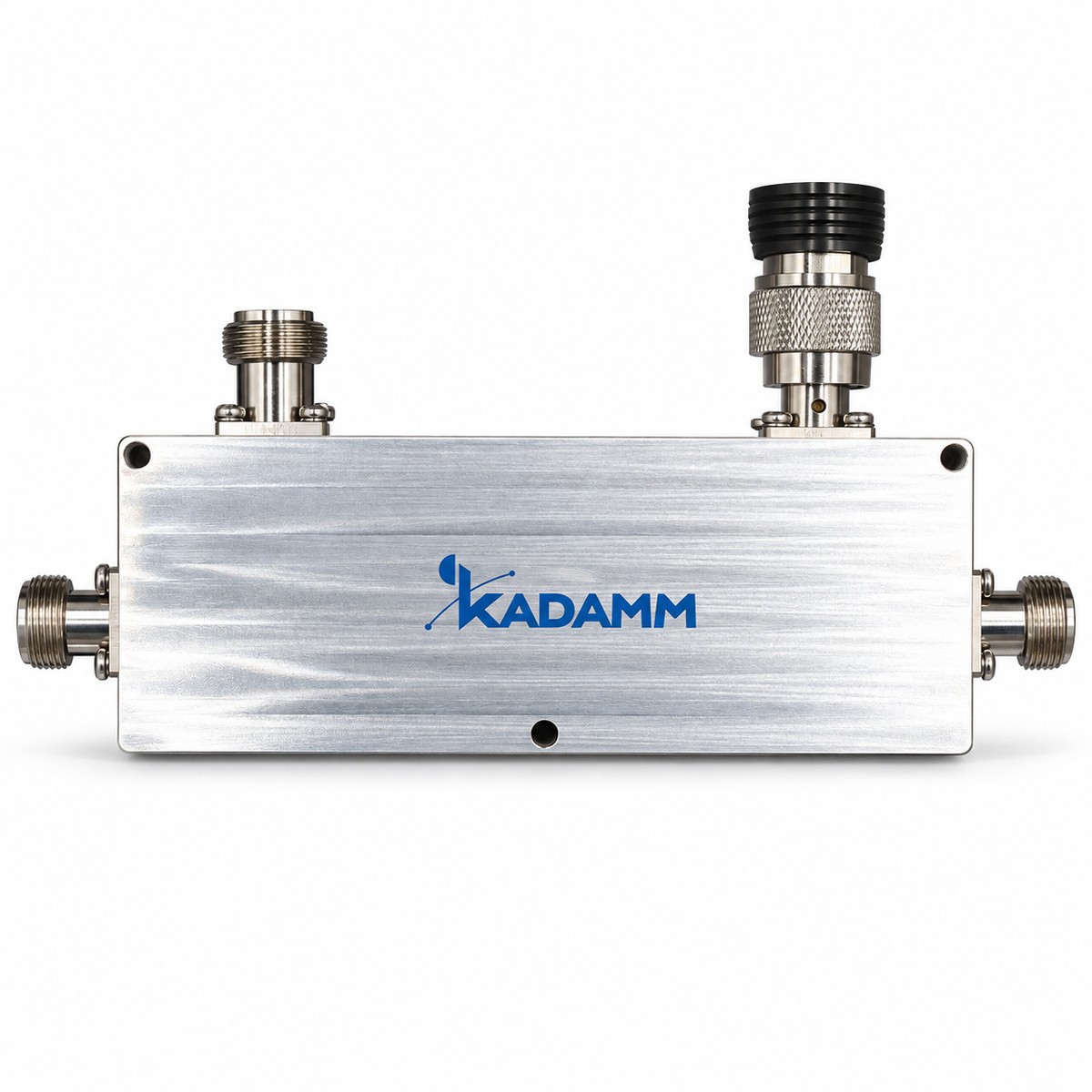

Направленные ответвители коаксиальные: 37 моделей, диапазон 30 МГц – 40 ГГц. Ответвление части мощности для контроля сигнала в тракте.
Серия KADAMM ОН-К — 37 моделей в диапазоне 30 МГц – 40 ГГц, соединители N, SMA. Модели различаются: частоты, перех. ослабл., потери, направл., КСВН.
В серии KADAMM ОН-К — 37 моделей. Для каждой модели — переходное ослабление, направленность, вносимые потери, КСВН и допустимая мощность в основном тракте.
| Артикул | Частоты, ГГц | Перех. ослабл., дБ | Потери, дБ | Направл., дБ | КСВН | Соединитель | Неравномерность, ±дБ |
|---|---|---|---|---|---|---|---|
| KADAMM ОН-1000/2000-10-N(р) | 1,0-2,0 | 10 | 0,6 | 15 | 1,25 | N (розетка) | ±0,7 |
| KADAMM ОН-1000/2000-20-N(р) | 1,0-2,0 | 20 | 0,5 | 15 | 1,25 | N (розетка) | ±0,6 |
| KADAMM ОН-1000/2000-30-N(р) | 1,0-2,0 | 30 | 0,5 | 15 | 1,25 | N (розетка) | ±0,5 |
| KADAMM ОН-1300/3400-40-N(р) | 1,3-3,4 | 40 | 0,3 | 15 | 1,25 | N (розетка) | ±0,5 |
| KADAMM ОН-13000/15000-40-N(р) | 13,0-15,0 | 40 | 0,8 | 15 | 1,25 | N (розетка) | ±1,0 |
| KADAMM ОН-15000/21000-20-SMA(р) | 15,0-21,0 | 20 | 0,8 | 15 | 1,25 | SMA (розетка) | ±0,6 |
| KADAMM ОН-18000/40000-20-2,92(р) | 18,0-40,0 | 20 | 0,8 | 12 | 1,5 | 2,92 (розетка) | ±0,8 |
| KADAMM ОН-2000/18000-10-SMA(р) | 2,0-18,0 | 10 | 1,5 | 15 | 1,4 | SMA (розетка) | ±1,2 |
| KADAMM ОН-2000/18000-20-SMA(р) | 2,0-18,0 | 20 | 1,3 | 15 | 1,4 | SMA (розетка) | ±1,0 |
| KADAMM ОН-2000/2500-30-N(р) | 2,0-2,5 | 30 | 0,3 | 15 | 1,25 | N (розетка) | ±0,7 |
| KADAMM ОН-2000/2500-40-N(р) | 2,0-2,5 | 40 | 0,3 | 15 | 1,25 | N (розетка) | ±0,7 |
| KADAMM ОН-2000/3000-20-N(р) | 2,0-3,0 | 20 | 0,3 | 15 | 1,25 | N (розетка) | ±0,5 |
| KADAMM ОН-2000/4000-10-N(р) | 2,0-4,0 | 10 | 0,3 | 15 | 1,25 | N (розетка) | ±0,7 |
| KADAMM ОН-2000/4000-20-N(р) | 2,0-4,0 | 20 | 0,3 | 15 | 1,25 | N (розетка) | ±0,6 |
| KADAMM ОН-2000/4000-30-N(р) | 2,0-4,0 | 30 | 0,3 | 15 | 1,25 | N (розетка) | ±0,5 |
| KADAMM ОН-2000/4000-40-N(р) | 2,0-4,0 | 40 | 0,3 | 15 | 1,25 | N (розетка) | ±0,5 |
| KADAMM ОН-2000/4000-50-N(р) | 2,0-4,0 | 50 | 0,3 | 15 | 1,25 | N (розетка) | ±0,5 |
| KADAMM ОН-30/1000-20-N(р) | 0,03-1,0 | 20 | 0,65 | 15 | 1,25 | N (розетка) | ±0,5 |
| KADAMM ОН-3000/6000-10-N(р) | 3,0-6,0 | 10 | 0,8 | 15 | 1,25 | N (розетка) | ±0,7 |
| KADAMM ОН-3000/6000-20-N(р) | 3,0-6,0 | 20 | 0,5 | 15 | 1,25 | N (розетка) | ±0,6 |
| KADAMM ОН-3000/6000-30-N(р) | 3,0-6,0 | 30 | 0,5 | 15 | 1,25 | N (розетка) | ±0,5 |
| KADAMM ОН-4000/8000-10-N(р) | 4,0-8,0 | 10 | 0,8 | 15 | 1,25 | N (розетка) | ±0,7 |
| KADAMM ОН-4000/8000-20-N(р) | 4,0-8,0 | 20 | 0,5 | 15 | 1,25 | N (розетка) | ±0,6 |
| KADAMM ОН-4000/8000-30-N(р) | 4,0-8,0 | 30 | 0,5 | 15 | 1,25 | N (розетка) | ±0,5 |
| KADAMM ОН-4000/8000-40-N(р) | 4,0-8,0 | 40 | 0,5 | 15 | 1,25 | N (розетка) | ±0,5 |
| KADAMM ОН-500/1000-30-N(р) | 0,5-1,0 | 30 | 0,65 | 15 | 1,25 | N (розетка) | ±0,5 |
| KADAMM ОН-6000/18000-10-SMA(р) | 6,0-18,0 | 10 | 0,5 | 15 | 1,35 | SMA (розетка) | ±1,0 |
| KADAMM ОН-6000/18000-20-SMA(р) | 6,0-18,0 | 20 | 0,5 | 15 | 1,35 | SMA (розетка) | ±1,0 |
| KADAMM ОН-6000/18000-30-SMA(р) | 6,0-18,0 | 30 | 0,5 | 15 | 1,35 | SMA (розетка) | ±1,0 |
| KADAMM ОН-7500/9000-10-N(р) | 7,5-9,0 | 10 | 0,5 | 15 | 1,25 | N (розетка) | ±1,0 |
| KADAMM ОН-8000/12000-10-N(р) | 8,0-12,0 | 10 | 0,8 | 15 | 1,25 | N (розетка) | ±0,7 |
| KADAMM ОН-8000/12000-20-N(р) | 8,0-12,0 | 20 | 0,5 | 15 | 1,25 | N (розетка) | ±0,6 |
| KADAMM ОН-8000/12000-30-N(р) | 8,0-12,0 | 30 | 0,5 | 15 | 1,25 | N (розетка) | ±0,5 |
| KADAMM ОН-8000/12000-40-N(р) | 8,0-12,0 | 40 | 0,5 | 15 | 1,25 | N (розетка) | ±0,5 |
| KADAMM ОН-8000/18000-10-SMA(р) | 8,0-18,0 | 10 | 0,9 | 15 | 1,25 | SMA (розетка) | ±1 |
| KADAMM ОН-8000/18000-20-SMA(р) | 8,0-18,0 | 20 | 0,6 | 15 | 1,25 | SMA (розетка) | ±0,8 |
| KADAMM ОН-8000/18000-30-SMA(р) | 8,0-18,0 | 30 | 0,6 | 15 | 1,25 | SMA (розетка) | ±0,7 |
Предельные значения: потери — не более; направл. — не менее; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Выбор внутри серии KADAMM ОН-К: переходное ослабление, дБ — от 50 у KADAMM ОН-2000/4000-50-N(р) до 10 у KADAMM ОН-1000/2000-10-N(р); вносимые потери, дБ — от 0,3 у KADAMM ОН-1300/3400-40-N(р) до 1,5 у KADAMM ОН-2000/18000-10-SMA(р); направленность, дБ — от 15 у KADAMM ОН-15000/21000-20-SMA(р) до 12 у KADAMM ОН-18000/40000-20-2,92(р).
Серия KADAMM ОН-К (30 МГц – 40 ГГц; диапазоны IEEE L, S, C, X, Ku, K, Ka): передатчики; измерения КСВН; системы связи и DAS.
Комплект поставки модели серии KADAMM ОН-К: направленный ответвитель, паспорт изделия.
Серия KADAMM ОН-К перекрывает 30 МГц – 40 ГГц: KADAMM ОН-30/1000-20-N(р) — 0,03-1,0; KADAMM ОН-500/1000-30-N(р) — 0,5-1,0; KADAMM ОН-1000/2000-10-N(р) — 1,0-2,0; KADAMM ОН-1000/2000-20-N(р) — 1,0-2,0; KADAMM ОН-1000/2000-30-N(р) — 1,0-2,0; KADAMM ОН-1300/3400-40-N(р) — 1,3-3,4; KADAMM ОН-2000/3000-20-N(р) — 2,0-3,0; KADAMM ОН-2000/2500-30-N(р) — 2,0-2,5; ещё 29 в таблице исполнений.
Соединители серии KADAMM ОН-К — N, SMA; по моделям: KADAMM ОН-30/1000-20-N(р) — N (розетка); KADAMM ОН-500/1000-30-N(р) — N (розетка); KADAMM ОН-1000/2000-10-N(р) — N (розетка); KADAMM ОН-1000/2000-20-N(р) — N (розетка); KADAMM ОН-1000/2000-30-N(р) — N (розетка); KADAMM ОН-1300/3400-40-N(р) — N (розетка); ещё 31 в таблице исполнений.
У KADAMM ОН-К: диапазон 30 МГц – 40 ГГц, 37 моделей, соединители N, SMA. У KADAMM ОН-К-ВМ: диапазон 800 МГц – 18 ГГц, 15 моделей, соединители N, SMA.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ОН-К — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ОН-К могут уточняться без уведомления.
Поставляем Направленные ответвители коаксиальные KADAMM ОН-К под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
