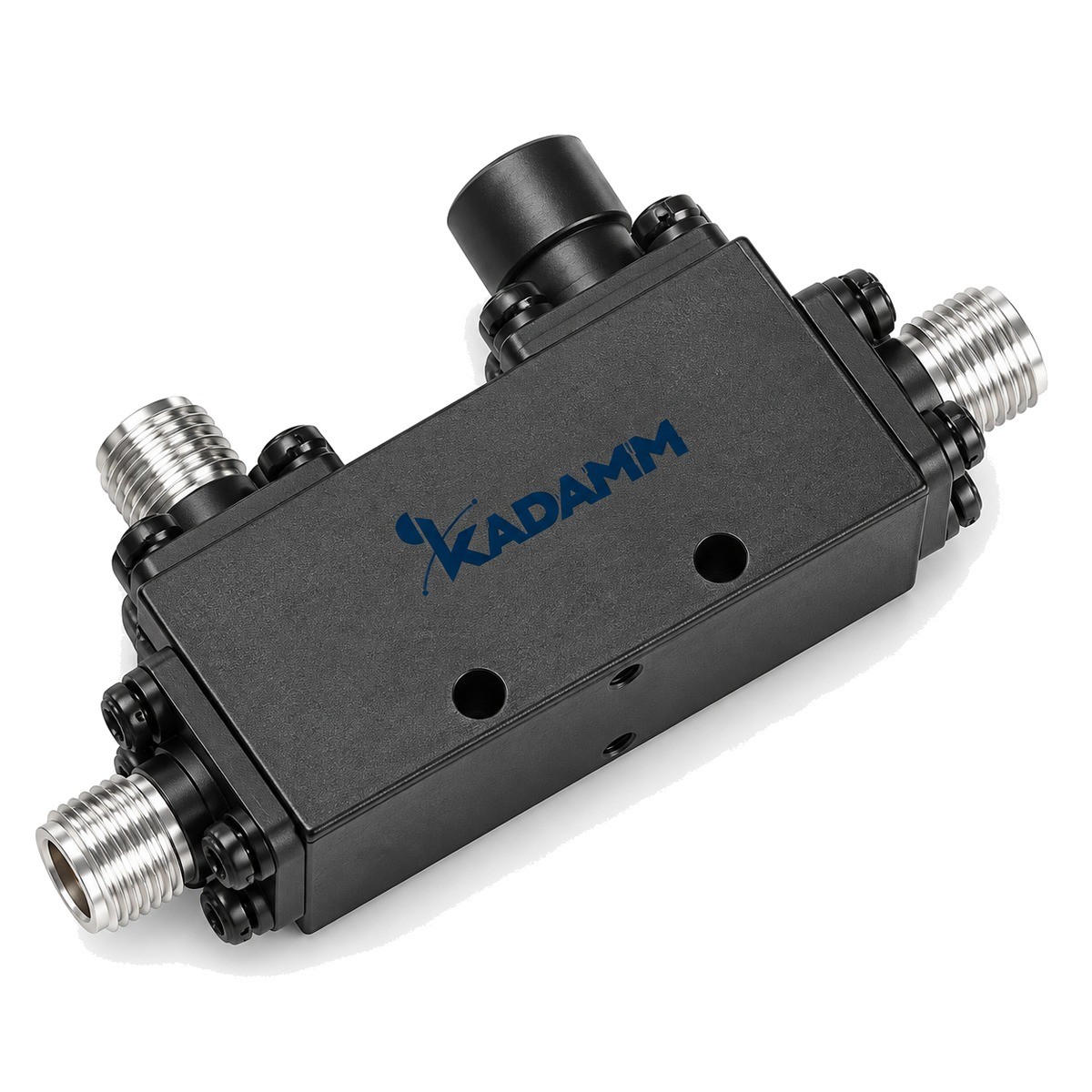

Направленные ответвители однонаправленные до 1 ГГц KADAMM ОН Направленные ответвители однонаправленные до 1 ГГц KADAMM ОН

Направленные ответвители однонаправленные до 1 ГГц KADAMM ОН

Код: KADAMM ОН
Направленные ответвители однонаправленные до 1 ГГц KADAMM ОН
KADAMM ОН — техническое описание (PDF) KADAMM — каталог СВЧ-компонентов (PDF)
Производитель:
KADAMM

Все товары бренда
Только оригинальные
товары бренда i
0 ₽
Цена по запросу
Добавить в корзину

Цену и сроки подтвердит менеджер.

Количество
шт
Звоните:
+7 495 109 02 08
Пишите: sales@bbrc.ru
KADAMM · Направленные ответвители

Направленные ответвители однонаправленные до 1 ГГц KADAMM ОН

Направленные ответвители однонаправленные до 1 ГГц: 94 модели, диапазон 3 кГц – 1 ГГц. Ответвление части мощности для контроля сигнала в тракте.

KADAMM ОН
3 кГц – 1 ГГц
Диапазон частот
94
Моделей в серии
SMA
Соединитель

Описание

Серия KADAMM ОН — 94 модели в диапазоне 3 кГц – 1 ГГц, соединители SMA, N, 7/16 DIN, BNC. Модели различаются: частоты, переходное ослабл., мощность, потери, направленность.

В серии KADAMM ОН — 94 модели. Для каждой модели — переходное ослабление, направленность, вносимые потери, КСВН и допустимая мощность в основном тракте.

Направленный ответвитель отводит в боковой канал заданную долю мощности, проходящей по основному тракту, и различает падающую и отражённую волны.

Чем слабее связь, тем меньше потерь в основном тракте: при переходном ослаблении 20 дБ основной сигнал теряет лишь сотые доли децибела. Направленность показывает, насколько ответвитель отличает падающую волну от отражённой.

По таблице исполнений KADAMM ОН: вносимое ослабление от 0,1 до 1,8 дБ; КСВН от 1,1 до 1,5; допустимая мощность от 1 до 8000 Вт (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Устройство и принцип работы

Направленные ответвители однонаправленные. Основная серия однонаправленных ответвителей — самая широкая по номенклатуре: модели различаются диапазоном, переходным ослаблением, классом мощности главной линии и соединителями. Обозначение соединителей в артикуле часто двойное — первым указан соединитель главной линии, вторым отвода.

Ключевые особенности

Диапазон 3 кГц – 1 ГГцСерия KADAMM ОН — по таблице исполнений.
94 модели в серииРазличаются: частоты, переходное ослабл., мощность, потери, направленность.
СоединителиСоединители SMA, N, 7/16 DIN, BNC; основной тракт и отвод могут иметь разные соединители.

Серия в цифрах

ПараметрПо серии
Моделей в серии94
Диапазон частот серии3 кГц – 1 ГГц
Переходное ослабление6–60 дБ
Мощность1–8000 Вт
Вносимые потери0,1–1,8 дБ
Направленность10–25 дБ
КСВН1,1–1,5
Соединительпо таблице исполнений (вариантов: 10)
Габаритные размерыпо таблице исполнений (корпусов: 25)

Исполнения серии

АртикулЧастоты, ГГцПереходное ослабл., дБМощность, ВтПотери, дБНаправленность, дБКСВНСоединительГабариты, мм
KADAMM ОН-0,003/100-1-10-SMA3K–0,110±111,6-1,35SMA32×32×10
KADAMM ОН-0,009/100-2000-50-N-SMA9K–0,150±120000,25161,3N&SMA203,2×55,9×55,9
KADAMM ОН-0,009/250-600-50-N9K–0,2550±26000,4161,2N120×55,9×30
KADAMM ОН-0,009/250-600-50-N-SMA9K–0,2550±26000,4161,2N&SMA120×55,9×30
KADAMM ОН-0,009/400-500-50-N-SMA9K–0,450±25000,6161,2N&SMA120×55,9×30
KADAMM ОН-0,009/50-200-50-N-SMA9K–0,0550±12000,5161,2N&SMA120×55,9×30
KADAMM ОН-0,1/10-20-SMA(Р)0,0001–0,0120300,4201,2SMA (розетка)—
KADAMM ОН-0,2/250-5-19,5-SMA0,0002–0,2519,5±0,550,6201,2SMA50,8×50,8×22,35
KADAMM ОН-0,5/500-5-11,5-SMA0,0005–0,511,5±0,551,3151,2SMA50,8×50,8×22,35
KADAMM ОН-0,6/60-500-40-N0,0006–0,0640±0,55000,16251,5N120×55,9×30
KADAMM ОН-0,6/60-500-40-N-SMA0,0006–0,0640±0,55000,16251,5N&SMA120×55,9×30
KADAMM ОН-1/10-150-20-SMA0,001–0,0120±0,51500,2201,2SMA50,8×51×22,35
KADAMM ОН-1/200-1-10-SMA0,001–0,210±0,510,818(тип.)1,2SMA28×28×12
KADAMM ОН-1/200-1-10-SMA(в)-SMA0,001–0,210±0,510,818(тип.)1,2SMA(в)&SMA28×28×12
KADAMM ОН-1/200-1-20-SMA0,001–0,220±0,810,818(тип.)1,2SMA28×28×12
KADAMM ОН-1/200-1-20-SMA(в)-SMA0,001–0,220±0,810,818(тип.)1,2SMA(в)&SMA28×28×12
KADAMM ОН-1/500-5-10,5-SMA0,001–0,510,5±0,551,3151,3SMA50,8×50,8×22,35
KADAMM ОН-10/1000-1-11-SMA0,01–111±211,8131,5SMA32×32×10
KADAMM ОН-10/1000-200-40-N0,01–140±1,52000,4201,35N50,8×50,8×22,35
KADAMM ОН-10/1000-200-40-N-SMA0,01–140±1,52000,4201,35N&SMA50,8×50,8×22,35
KADAMM ОН-10/500-100-50-N-SMA0,01–0,550±1,51000,2181,2N&SMA49×44×26
KADAMM ОН-10/500-50-30-N-SMA0,01–0,530±1500,7201,3N&SMA50,8×50,8×22,35
KADAMM ОН-10/520-200-30-N0,01–0,5230±12000,5201,5N50,8×50,8×22,35
KADAMM ОН-10/520-200-30-N-SMA0,01–0,5230±12000,5201,5N&SMA50,8×50,8×22,35
KADAMM ОН-100/110-10-10-SMA0,1–0,1110±1101201,2SMA107×44×14
KADAMM ОН-100/520-600-50-N-SMA0,1–0,5250±0,86000,2201,2N&SMAуточняйте у менеджера
KADAMM ОН-100/550-100-25-SMA0,1–0,5525±11000,3-1,25SMA50,8×50,8×22,35
KADAMM ОН-100/600-200-40-N0,1–0,640±12000,3181,3N73×50×26
KADAMM ОН-100/700-10-10-SMA0,1–0,710±2100,9121,3SMA250×66×15
KADAMM ОН-12/14-2000-55-N-SMA0,012–0,0145520000,15201,4N&SMAуточняйте у менеджера
KADAMM ОН-130/470-50-6-SMA0,13–0,476±1,2500,7201,25SMA412×15×11
KADAMM ОН-180/220-2000-40-N-SMA0,18–0,2240±0,320000,2201,3N&SMAуточняйте у менеджера
KADAMM ОН-2/30-1000-60-N-SMA0,002–0,0360±110000,1201,3N&SMA100×42×30
KADAMM ОН-20/100-600-50-N-SMA0,02–0,150±0,86000,2181,15N&SMAуточняйте у менеджера
KADAMM ОН-20/1000-150-50-SMA0,02–150±11500,4201,5SMA51×50,8×22,35
KADAMM ОН-20/1000-200-50-N0,02–150±1,52000,25201,5 (тип.)N66×54×26
KADAMM ОН-20/1000-200-50-N-SMA0,02–150±1,52000,25201,5 (тип.)N&SMA66×54×26
KADAMM ОН-20/1000-50-10,5-N0,02–110,5±1500,84181,5N50,8×50,8×22,35
KADAMM ОН-20/1000-50-10,5-SMA0,02–110,5±1500,84181,5SMA50,8×51×22,35
KADAMM ОН-20/1000-50-20-N0,02–120±1,5500,65181,5N50,8×50,8×22,35
KADAMM ОН-20/1000-50-20-SMA0,02–120±1,5500,65181,5SMA50,8×51×22,35
KADAMM ОН-20/1000-500-50-N0,02–150±1,55000,25201,5 (тип.)N66×54×26
KADAMM ОН-20/1000-500-50-N-SMA0,02–150±1,55000,25201,5 (тип.)N&SMA66×54×26
KADAMM ОН-20/200-600-55-N-SMA0,02–0,255±16000,15191,2N&SMAуточняйте у менеджера
KADAMM ОН-200/300-500-40-N0,2–0,340±1,55000,3161,2N51×38,1×27,6
KADAMM ОН-200/700-200-30-SMA0,2–0,730±12000,4181,3SMA70×35×12
KADAMM ОН-30/1000-50-20-SMA0,03–120±1,5500,65201,5SMA50,8×51×22,35
KADAMM ОН-30/520-200-30-N0,03–0,5230±12000,5201,2Nуточняйте у менеджера
KADAMM ОН-30/520-200-30-N-SMA0,03–0,5230±12000,5201,2N&SMAуточняйте у менеджера
KADAMM ОН-30/520-200-40-N0,03–0,5240±1,52000,3201,2Nуточняйте у менеджера
KADAMM ОН-30/520-200-40-N-SMA0,03–0,5240±1,52000,3201,2N&SMAуточняйте у менеджера
KADAMM ОН-30/520-200-50-N0,03–0,5250±1,52000,2231,2 (тип.)Nуточняйте у менеджера
KADAMM ОН-30/520-200-50-N-SMA0,03–0,5250±1,52000,2231,2 (тип.)N&SMAуточняйте у менеджера
KADAMM ОН-30/520-500-50-N0,03–0,5250±1,55000,25201,2 (тип.)N66×54×26
KADAMM ОН-30/520-500-50-N-SMA0,03–0,5250±1,55000,25201,2 (тип.)N&SMA66×54×26
KADAMM ОН-300/800-50-30-SMA0,3–0,830±1500,3101,2SMA180×15×11
KADAMM ОН-350/700-8000-50-7/16-N0,35–0,750±1,280000,3181,37/16DIN&Nуточняйте у менеджера
KADAMM ОН-400/600-800-50-N-SMA0,4–0,650±0,88000,3201,3N&SMAуточняйте у менеджера
KADAMM ОН-400/800-800-40-N-SMA0,4–0,840±18000,3181,3N&SMAуточняйте у менеджера
KADAMM ОН-410/490-3000-50-N-SMA0,41–0,4950±0,530000,3201,3N&SMAуточняйте у менеджера
KADAMM ОН-470/860-500-30-7/16(в)-7/160,47–0,8630±0,755000,3201,157/16 DIN m/f166×66×35
KADAMM ОН-470/860-500-40-7/16(в)-7/160,47–0,8640±0,755000,3201,157/16 DIN m/f166×66×35
KADAMM ОН-470/860-500-50-7/16(в)-7/160,47–0,8650±0,755000,3201,157/16 DIN m/f166×66×35
KADAMM ОН-5/1000-1-10-SMA0,005–110±0,811,412(тип.)1,25SMA26×26×12
KADAMM ОН-500/1000-30-10-SMA0,5–110300,4201,3SMA120×26×14
KADAMM ОН-500/1000-30-20-SMA0,5–120300,4201,3SMA120×26×14
KADAMM ОН-500/1000-30-30-SMA0,5–130300,4201,3SMA120×26×14
KADAMM ОН-698/960-250-50-N-SMA0,698–0,9650±0,72500,3231,3N&SMAуточняйте у менеджера
KADAMM ОН-698/960-500-50-N-SMA0,698–0,9650±0,75000,3181,3N&SMAуточняйте у менеджера
KADAMM ОН-70/500-100-10-N0,07–0,510± 2,5 dB1000,9121,3N—
KADAMM ОН-70/500-100-20-N0,07–0,520±11000,5151,3N (розетка)296×60×22
KADAMM ОН-80/1000-1000-50-N0,08–150±1,510000,220(тип.)1,4N70×52×26
KADAMM ОН-80/1000-1000-50-N-SMA0,08–150±1,510000,220(тип.)1,4N&SMA70×52×26
KADAMM ОН-80/1000-1000-60-N0,08–160±1,510000,220(тип.)1,4N70×52×26
KADAMM ОН-80/1000-1000-60-N-SMA0,08–160±1,510000,220(тип.)1,4N&SMA70×52×26
KADAMM ОН-80/1000-200-40-N0,08–140±1,82000,2231,1N66×54×26
KADAMM ОН-80/1000-200-40-N-SMA0,08–140±1,82000,2231,1N&SMA66×54×26
KADAMM ОН-80/1000-200-50-N0,08–150±1,52000,2231,1N66×54×26
KADAMM ОН-80/1000-200-50-N-SMA0,08–150±1,52000,2231,1N&SMA66×54×26
KADAMM ОН-80/1000-200-60-N0,08–160±1,52000,2231,1N66×54×26
KADAMM ОН-80/1000-200-60-N-SMA0,08–160±1,52000,2231,1N&SMA66×54×26
KADAMM ОН-80/1000-250-40-N0,08–140±12500,3161,2N120×55,9×30
KADAMM ОН-80/1000-250-40-SMA0,08–140±12500,3161,15SMA50,8×51×22,35
KADAMM ОН-80/1000-3500-50-IF70-N0,08–150±135000,35151,3IF70&Nуточняйте у менеджера
KADAMM ОН-80/1000-500-40-N0,08–140±1,85000,2231,1N66×54×26
KADAMM ОН-80/1000-500-40-N-SMA0,08–140±1,85000,2231,1N&SMA66×54×26
KADAMM ОН-80/1000-500-50-N0,08–150±1,55000,2231,1N66×54×26
KADAMM ОН-80/1000-500-50-N-SMA0,08–150±1,55000,2231,1N&SMA66×54×26
KADAMM ОН-80/1000-500-60-N0,08–160±1,55000,2231,1N66×54×26
KADAMM ОН-80/1000-500-60-N-SMA0,08–160±1,55000,2231,1N&SMA66×54×26
KADAMM ОН-80/1000-600-60-N-SMA0,08–160±16000,4201,2N&SMA152,4×80×30
KADAMM ОН-80/420-50-20-N-BNC-10,08–0,4220±1500,4201,25N&BNC50,8×51×22,35
KADAMM ОН-80/420-50-40-N-BNC-10,08–0,4240±1500,4201,25N&BNC50,8×51×22,35
KADAMM ОН-910/920-300-30-SMA0,91–0,9230±0,53000,2201,2SMA50×20×10

Предельные значения: потери — не более; направленность — не менее; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.

Прежние артикулы исполнений: KADAMM ОН-80/420-50-20-N-BNC-1 — ранее KADAMM ОН-80/420-50-20-N-1,0; KADAMM ОН-80/420-50-40-N-BNC-1 — ранее KADAMM ОН-80/420-50-40-N-1,0.

Как читать параметры

ПараметрЧто означает
Диапазон частот, ГГцРабочий диапазон, в котором нормированы переходное ослабление и направленность. В серии: 0–9 ГГц.
Переходное ослабление, дБВо сколько раз мощность в отводе меньше мощности в главной линии; задаёт уровень контрольного сигнала. В серии: 6–60 дБ.
Направленность, дБНасколько ослаблен в отводе сигнал волны обратного направления; определяет точность измерения мощности при рассогласованной нагрузке. В серии: 10–25 дБ.
Вносимые потери, дБПотери в главной линии: включают долю, ушедшую в отвод, и собственные потери. В серии: 0,1–1,8 дБ.
КСВНСогласование главной линии с трактом. В серии: 1,1–1,5.
Мощность, ВтДопустимая мощность в главной линии. В серии: 1–8000 Вт.
СоединительСоединители главной линии и отвода; могут быть разного типа. В серии: по таблице исполнений (вариантов: 10).
Габаритные размеры, ммРазмеры корпуса без соединителей. В серии: по таблице исполнений (корпусов: 25).

Как подобрать

ЧастотыРабочие частоты тракта должны лежать внутри полосы исполнения; диапазон серии — 3 кГц – 1 ГГц.
АртикулВ заявке указывают полный артикул строки таблицы исполнений.

Выбор внутри серии KADAMM ОН: переходное ослабление, дБ — от 60±1,5 у KADAMM ОН-80/1000-1000-60-N-SMA до 6±1,2 у KADAMM ОН-130/470-50-6-SMA; мощность, Вт — от 8000 у KADAMM ОН-350/700-8000-50-7/16-N до 1 у KADAMM ОН-0,003/100-1-10-SMA; вносимые потери, дБ — от 0,1 у KADAMM ОН-2/30-1000-60-N-SMA до 1,8 у KADAMM ОН-10/1000-1-11-SMA.

Применение

Контроль выходной мощности передатчика, измерение отражённой волны и КСВН, подмешивание контрольного сигнала.

Комплект поставки

Комплект поставки модели серии KADAMM ОН: направленный ответвитель, паспорт изделия.

Нормативная база и термины

✓
ГОСТ 20265-83 — соединители радиочастотные коаксиальные: присоединительные размеры, обозначение вилки и розетки; соединители серии KADAMM ОН — SMA, N, 7/16 DIN, BNC
✓
ГОСТ 13317-89 — элементы соединения СВЧ-трактов; КСВН — коэффициент стоячей волны по напряжению
✓
ГОСТ 15094-69 — классификатор радиоизмерительных приборов и устройств коаксиальных и волноводных трактов
✓
ГОСТ 18238-72 — линии передачи сверхвысоких частот: термины и определения

Смотрите также

Раздел каталога: Направленные ответвители и мосты СВЧВсе модели раздела

Вопросы и ответы

Делитель делит мощность поровну, ответвитель отводит малую её часть и различает направление волны.

По строке таблицы исполнений — полным артикулом.

Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.

Как правило, первый — соединитель главной линии, второй — отвода; точное расположение — по чертежу модели.

Серия KADAMM ОН перекрывает 3 кГц – 1 ГГц: KADAMM ОН-0,003/100-1-10-SMA — 3K–0,1; KADAMM ОН-0,009/50-200-50-N-SMA — 9K–0,05; KADAMM ОН-0,009/100-2000-50-N-SMA — 9K–0,1; KADAMM ОН-0,009/250-600-50-N — 9K–0,25; KADAMM ОН-0,009/250-600-50-N-SMA — 9K–0,25; KADAMM ОН-0,009/400-500-50-N-SMA — 9K–0,4; KADAMM ОН-0,1/10-20-SMA(Р) — 0,0001–0,01; KADAMM ОН-0,2/250-5-19,5-SMA — 0,0002–0,25; ещё 86 в таблице исполнений.

Соединители серии KADAMM ОН — SMA, N, 7/16 DIN, BNC; по моделям: KADAMM ОН-0,003/100-1-10-SMA — SMA; KADAMM ОН-0,009/50-200-50-N-SMA — N&SMA; KADAMM ОН-0,009/100-2000-50-N-SMA — N&SMA; KADAMM ОН-0,009/250-600-50-N — N; KADAMM ОН-0,009/250-600-50-N-SMA — N&SMA; KADAMM ОН-0,009/400-500-50-N-SMA — N&SMA; ещё 88 в таблице исполнений.

КАДАММ — направленные ответвители: запросить цену и сроки
Подберём модель под ваш тракт. Сроки поставки уточняйте у менеджера.
Запросить цену →+7 (495) 109-02-08

Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ОН — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ОН могут уточняться без уведомления.

Поставляем Направленные ответвители однонаправленные до 1 ГГц KADAMM ОН под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.

2 статьи

Направленный ответвитель: что это, как работает и как выбрать

Направленный ответвитель отводит заданную долю мощности из линии и различает направление волны. Его ставят, чтобы распределить сигнал по антеннам DAS, контролировать мощность передатчика и измерять КСВН без разрыва…

Делитель мощности или направленный ответвитель: что выбрать

Оба устройства делят сигнал, но решают разные задачи: делитель раскладывает мощность между выходами поровну, ответвитель отбирает небольшую долю для измерения и пропускает основной сигнал дальше. Разбираем, по каким…

Направленные ответвители однонаправленные до 1 ГГц KADAMM ОН
0 ₽
Цена по запросу
Добавить в корзину
Похожие товары:
Код: 4938119

Направленные ответвители однонаправленные до 6 ГГц KADAMM ОН-6

KADAMM
0 ₽ Цена по запросу
шт
Код: 4938118

Направленные ответвители однонаправленные до 4 ГГц KADAMM ОН-4

KADAMM
0 ₽ Цена по запросу
шт
Код: 4934915

Мосты синфазно-противофазные 180° коаксиальные KADAMM МС180-К

KADAMM
0 ₽ Цена по запросу
шт
Код: 4934207

Квадратурные мосты 90° СВЧ KADAMM МС90

KADAMM
0 ₽ Цена по запросу
шт
Код: 4934206

Направленные ответвители двусторонние KADAMM ОНД-ДС

KADAMM
0 ₽ Цена по запросу
шт
Просмотренные товары:
Код: 4934204

Направленные ответвители однонаправленные до 1 ГГц KADAMM ОН

KADAMM
0 ₽ Цена по запросу
шт
