Трёхпортовый наружный направленный ответвитель для схем резервирования 1+1: два внешних блока ODU работают на одну антенну через общий порт. Деление 3 дБ или 6 дБ, диапазоны 6W–80G (5,9–86 ГГц), КСВН не более 1,3–1,4, развязка не менее 20 дБ.

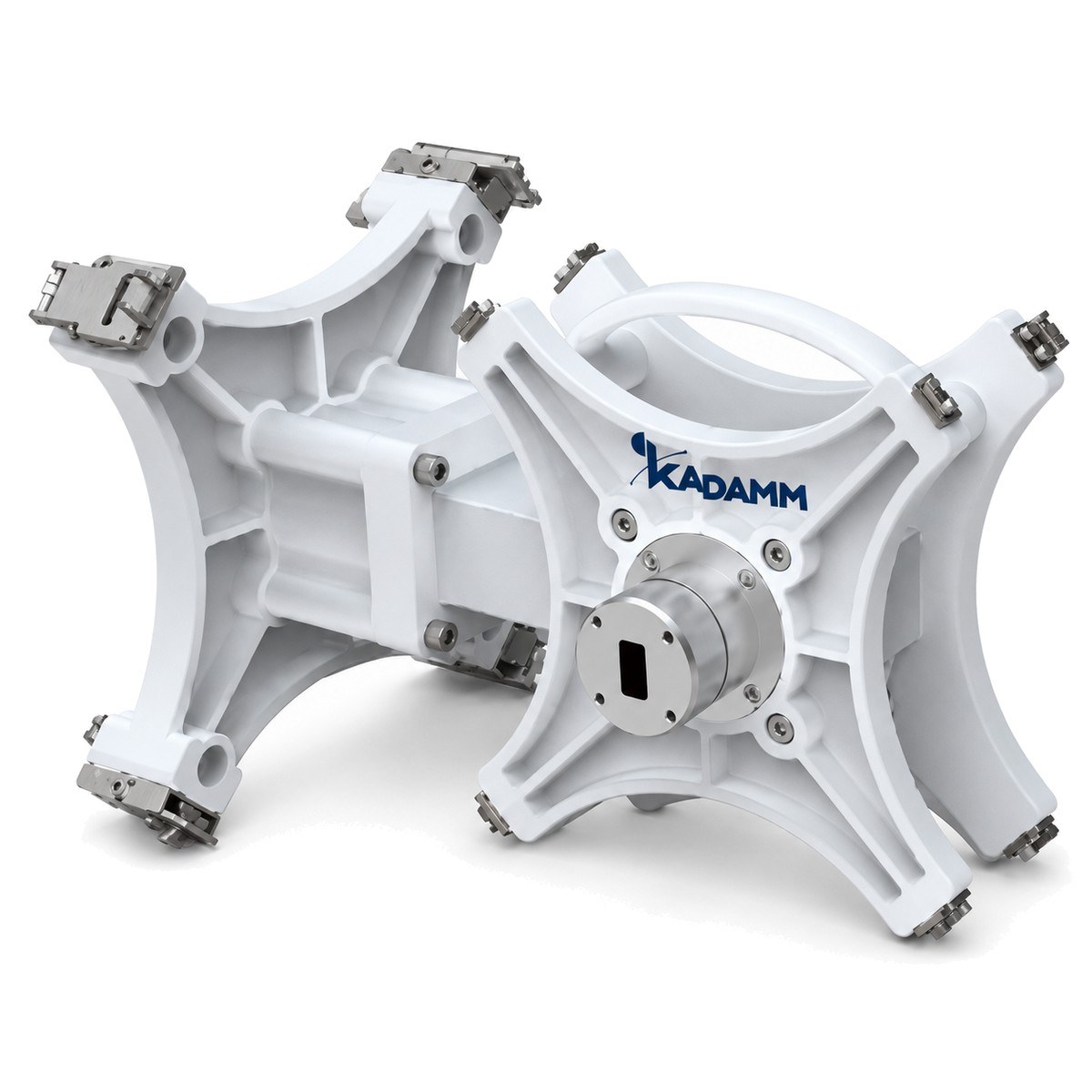

KADAMM Coupler — направленный ответвитель для радиорелейных антенн, диапазоны 5,9–86 ГГц. Основные данные: деление мощности 3 дБ / 6 дБ; развязка ≥20 дБ; ксвн ≤1,3–1,4; общий, основной, дополнительный 3 порта; резервирование odu 1+1.
Ответвитель делит мощность между двумя радиостанциями, работающими на одну антенну: так строят резервирование 1+1 — основная и резервная ODU подключены к общему порту антенны. Деление 3 дБ даёт станциям равные уровни, 6 дБ — меньшие потери в основном тракте за счёт резервного.
При расчёте пролёта вносимые потери ответвителя вычитают из энергетики линии на обоих концах. Развязка между портами радиостанций защищает их друг от друга, а неравномерность потерь по полосе определяет, насколько одинаково работают разные каналы.
Подбор ведут по трём параметрам: диапазон частот, интерфейс антенны и интерфейс радиостанции (фланец по IEC 60153). Таблица исполнений на этой странице показывает, какие варианты есть для каждого диапазона.
Исполнение: крепление на консоли (подвесной штанге) антенны.
| Параметр | 6W | 7W–23W | 26G–38G | 42G | 80G |
|---|---|---|---|---|---|
| Диапазон частот, ГГц | 5,9–7,1 | 7,1–24,25 | 24,25–40 | 40,5–43,5 | 71–86 |
| 3 дБ: вносимые потери, дБ | ≤3,6 | ≤3,8 | ≤4,1 | ≤4,7 | ≤6,0 |
| 3 дБ: неравномерность потерь/ответвления, дБ | ≤1,0 | ||||
| 6 дБ: вносимые потери основного тракта, дБ | ≤1,7 | ≤1,9 | ≤2,1 | ≤2,4 | ≤4,0 |
| 6 дБ: неравномерность потерь, дБ | ≤0,5 | ≤0,5 | ≤0,8 | ≤0,8 | ≤1,0 |
| 6 дБ: ответвление, дБ | ≤6,8 | ≤7,0 | ≤8,0 | ≤8,0 | ≤9,0 |
| 6 дБ: неравномерность ответвления, дБ | ≤1,0 | ||||
| Развязка, дБ | ≥20 | ||||
| КСВН | ≤1,3 | ≤1,3 | ≤1,4 | ≤1,4 | ≤1,4 |
| Параметр | Значение |
|---|---|
| Порты | 3: общий (антенна), основной и дополнительный (ODU) |
| Исполнение | Наружное |
| Стыковка | С интерфейсом антенны KADAMM и ODU напрямую; через гибкий волновод и изолирующий кронштейн |
| Крепление | На консоли (подвесной штанге) антенны |
| Габариты и масса | уточняйте у менеджера |
Радиорелейные линии операторов связи, энергетиков, нефтегазовых и транспортных компаний: резервирование, поляризационное уплотнение и сопряжение антенн и радиостанций разных производителей.
Компонент заказывают вместе с антенной под конкретный диапазон и радиостанцию; по модели ODU подберём исполнение.
Диапазон. По частоте пролёта.
Интерфейс антенны. Под антенну KADAMM или заказной.
Интерфейс ODU. Фланец радиостанции по IEC 60153.
Направленный ответвитель KADAMM Coupler выбранного диапазона и деления (3 или 6 дБ) с крепёжным узлом. Гибкий волновод и изолирующий кронштейн — по запросу; уточняйте у менеджера.
| Параметр | Coupler | OMT | ODU-A |
|---|---|---|---|
| Фото |  |  |  |
| Диапазон частот | 5,9–86 ГГц (по типу) | 5,9–86 ГГц (по типу) | 10,7–11,7 ГГц |
| Поляризация | — | две ортогональные | — |
| Тип | направленный ответвитель 3 / 6 дБ | ортомодовый преобразователь, прямое / раздельное крепление | адаптер ODU |
| Карточка | Эта модель | Открыть | Открыть |
Нужны три вещи: диапазон пролёта, тип антенны и модель радиостанции (ODU) с её фланцем. По ним выбирают исполнение из таблицы на этой странице; если стандартного интерфейса нет, вариант делают под заказ. Для заказного исполнения понадобится ещё и чертёж посадочного места антенны.
Пришлите модели антенны и ODU и частоты пролёта — подберём исполнение и проверим, сколько потерь узел добавит в энергетику линии; при необходимости предложим антенну KADAMM с подходящим интерфейсом. Готовое исполнение с нужными интерфейсами поставляется вместе с крепежом и уплотнениями.
Вносимые потери узла вычитают из энергетики линии на том конце, где он стоит: если узлы стоят на обоих концах, их потери складываются. По таблице характеристик видно, сколько теряется в каждом диапазоне. Поэтому узлы с меньшими потерями особенно ценны на длинных пролётах и верхних диапазонах.
Запас на замирания при этом должен остаться достаточным для требуемой готовности линии. Расчёт пролёта с учётом всех элементов тракта сделаем по координатам, частоте и моделям оборудования. Если запаса не хватает, увеличивают диаметр антенн или выбирают узел с меньшими потерями.
Узел устанавливают на консоль антенны или между антенной и ODU, фланцы затягивают равномерно по кругу, уплотнительные кольца ставят новые. После монтажа проверяют герметичность и отсутствие перекосов волноводов. Волноводные фланцы не должны нести нагрузку от массы радиостанции — её принимает консоль.
Работы ведут при выключенных передатчиках; поляризацию на обоих концах выставляют одинаково. Комплект крепежа под вашу антенну и радиостанцию уточняйте у менеджера при заказе. После включения проверяют уровни на обоих концах линии и сравнивают их с расчётом пролёта.
Да, интерфейсы антенны и радиостанции выполняют под заказ, если стандартного варианта в таблице нет. Для этого нужны модель радиостанции, тип фланца и диапазон частот, а для антенны — её модель или чертёж интерфейса. Заказное исполнение проверяют на КСВН и потери так же, как серийное.
Сроки и стоимость заказного исполнения уточняйте у менеджера. Пришлите данные оборудования — проверим, есть ли готовый вариант, и предложим решение. Обычно хватает модели радиостанции и диапазона — остальное подберут по документации на неё и на антенну.
Артикул для заказа — KADAMM Coupler, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM Coupler могут уточняться без уведомления.

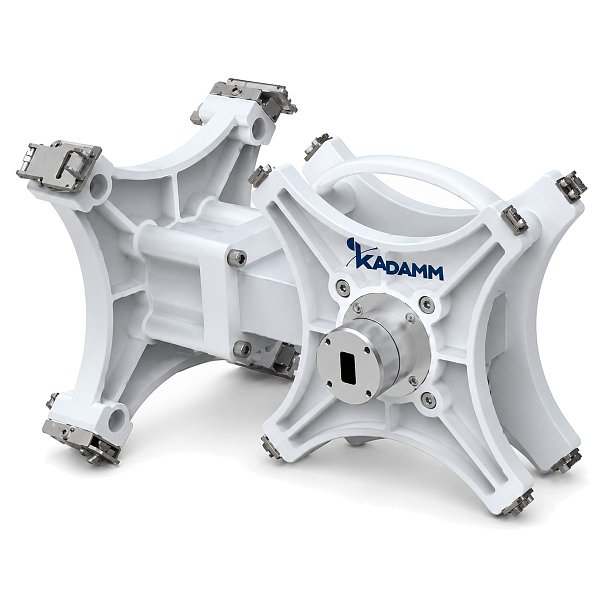

Поставляем KADAMM Coupler — направленный ответвитель (делитель мощности) для радиорелейных антенн 3 / 6 дБ, 6–86 ГГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
