Адаптеры ODU для радиорелейных антенн КАДАММ ODU-A — переход ODU – гибкий волновод
KADAMM ODU-A — техническое описание (PDF)
товары бренда i
Адаптеры ODU для радиорелейных антенн КАДАММ ODU-A — переход ODU – гибкий волновод
Адаптер для установки радиоблока (ODU) отдельно от антенны РРЛ: переход с интерфейса ODU на гибкий волновод, 10,7–11,7 ГГц, потери ≤0,2 дБ, КСВН ≤1,2, крепление на трубу Ø51–114 мм.
О модели

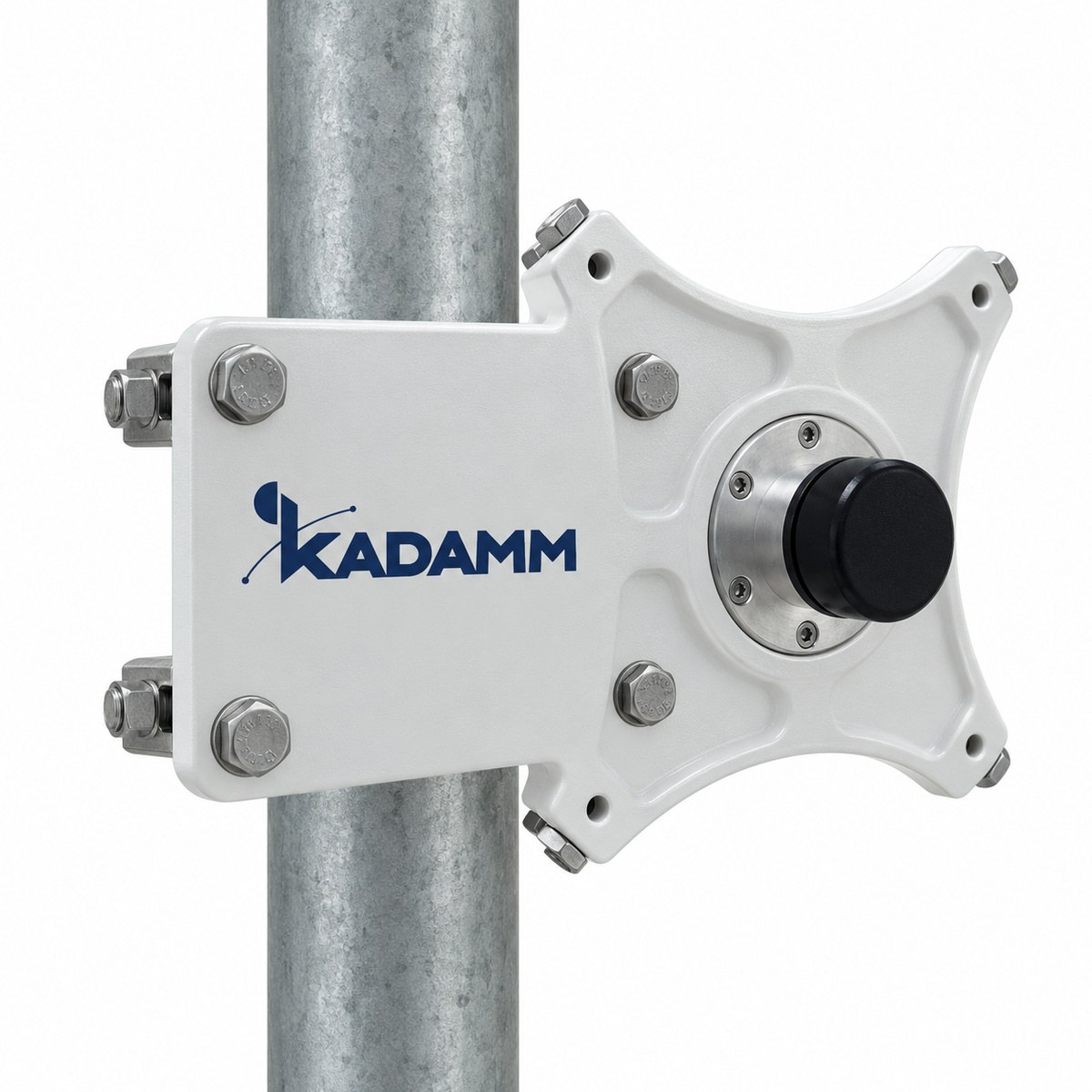

KADAMM ODU-A — адаптер ODU — гибкий волновод для радиорелейных антенн, диапазоны 10,7–11,7 ГГц. Основные данные: диапазон 10,7–11,7 ГГц; потери ≤0,2 дБ; ксвн ≤1,2; волновод UBR120; труба Ø51–114 мм; температура −45…+60 °C.
Адаптер переводит фланец радиостанции (ODU) на гибкий волновод, когда радиостанцию нельзя поставить прямо на антенну: другой производитель, неудобный монтаж или разнесённая установка. Гибкий волновод вносит потери, поэтому его длину держат минимальной.
Подбор ведут по трём параметрам: диапазон частот, интерфейс антенны и интерфейс радиостанции (фланец по IEC 60153). Таблица исполнений на этой странице показывает, какие варианты есть для каждого диапазона.
Исполнение: размеры A 300, B 197, C 127, D 252, E Ø225, F 65 мм (по чертежу), крепление на трубу Ø51–114 мм, рабочая температура −45…+60 °C.
Ключевые особенности
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 10,7–11,7 ГГц |
| Поляризация | вертикальная (предустановлена) |
| Вносимые потери | ≤0,2 дБ |
| Неравномерность потерь | ≤0,2 дБ |
| КСВН | ≤1,2 |
Конструкция
| Параметр | Значение |
|---|---|
| Интерфейс со стороны ODU | круглый, Ø18,8 мм (0,740″) |
| Интерфейс со стороны волновода | UBR120 (гибкий волновод) |
| Крепление | на трубу Ø51–114 мм |
| Материал, цвет | алюминиевый сплав, белый |
| Герметичность волноводного тракта | есть |
| Габариты | A 300, B 197, C 127, D 252, E Ø225, F 65 мм (по чертежу) |
| Упаковка | 370 × 270 × 110 мм |
| Рабочая температура | −45…+60 °C |
Исполнения
| Артикул | Диапазон, ГГц | Поляризация | Потери, дБ | КСВН | Интерфейсы |
|---|---|---|---|---|---|
| ODU-A11 | 10,7–11,7 | вертикальная | ≤0,2 | ≤1,2 | ODU Ø18,8 мм – UBR120 |
Адаптеры под другие диапазоны и интерфейсы радиоблоков — уточняйте у менеджера.
Применение
Радиорелейные линии операторов связи, энергетиков, нефтегазовых и транспортных компаний: резервирование, поляризационное уплотнение и сопряжение антенн и радиостанций разных производителей.
Компонент заказывают вместе с антенной под конкретный диапазон и радиостанцию; по модели ODU подберём исполнение.
Как подобрать
Диапазон. По частоте пролёта.
Интерфейс антенны. Под антенну KADAMM или заказной.
Интерфейс ODU. Фланец радиостанции по IEC 60153.
Комплект поставки
Изделие выбранного исполнения, паспорт.
Сравнение оборудования KADAMM

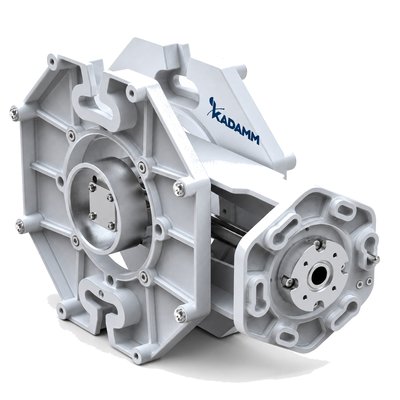

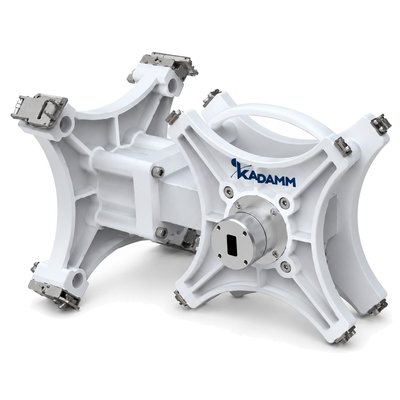

| Параметр | ODU-A | Coupler | OMT |
|---|---|---|---|
| Фото |  |  |  |
| Диапазон частот | — | 5,9–86 ГГц (по типу) | 5,9–86 ГГц (по типу) |
| Поляризация | — | — | две ортогональные |
| Тип | адаптер ODU | направленный ответвитель 3 / 6 дБ | ортомодовый преобразователь, direct / split |
| Карточка | Эта модель | Открыть | Открыть |
Вопросы и ответы
Нужны три вещи: диапазон пролёта, тип антенны и модель радиостанции (ODU) с её фланцем. По ним выбирают исполнение из таблицы на этой странице; если стандартного интерфейса нет, вариант делают под заказ. Для заказного исполнения понадобится ещё и чертёж посадочного места антенны.
Пришлите модели антенны и ODU и частоты пролёта — подберём исполнение и проверим, сколько потерь узел добавит в энергетику линии; при необходимости предложим антенну KADAMM с подходящим интерфейсом. Готовое исполнение с нужными интерфейсами поставляется вместе с крепежом и уплотнениями.
Вносимые потери узла вычитают из энергетики линии на том конце, где он стоит: если узлы стоят на обоих концах, их потери складываются. По таблице характеристик видно, сколько теряется в каждом диапазоне. Поэтому узлы с меньшими потерями особенно ценны на длинных пролётах и верхних диапазонах.
Запас на замирания при этом должен остаться достаточным для требуемой готовности линии. Расчёт пролёта с учётом всех элементов тракта сделаем по координатам, частоте и моделям оборудования. Если запаса не хватает, увеличивают диаметр антенн или выбирают узел с меньшими потерями.
Узел устанавливают на консоль антенны или между антенной и ODU, фланцы затягивают равномерно по кругу, уплотнительные кольца ставят новые. После монтажа проверяют герметичность и отсутствие перекосов волноводов. Волноводные фланцы не должны нести нагрузку от массы радиостанции — её принимает консоль.
Работы ведут при выключенных передатчиках; поляризацию на обоих концах выставляют одинаково. Комплект крепежа под вашу антенну и радиостанцию уточняйте у менеджера при заказе. После включения проверяют уровни на обоих концах линии и сравнивают их с расчётом пролёта.
Да, интерфейсы антенны и радиостанции выполняют под заказ, если стандартного варианта в таблице нет. Для этого нужны модель радиостанции, тип фланца и диапазон частот, а для антенны — её модель или чертёж интерфейса. Заказное исполнение проверяют на КСВН и потери так же, как серийное.
Сроки и стоимость заказного исполнения уточняйте у менеджера. Пришлите данные оборудования — проверим, есть ли готовый вариант, и предложим решение. Обычно хватает модели радиостанции и диапазона — остальное подберут по документации на неё и на антенну.
Артикул для заказа — KADAMM ODU-A, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ODU-A могут уточняться без уведомления.
