Направленная антенна Wi-Fi 2400–2500 / 5150–5875 МГц: усиление 17 дБи, 1 порт, поляризация вертикальная, разъём N (розетка), до 500 Вт.

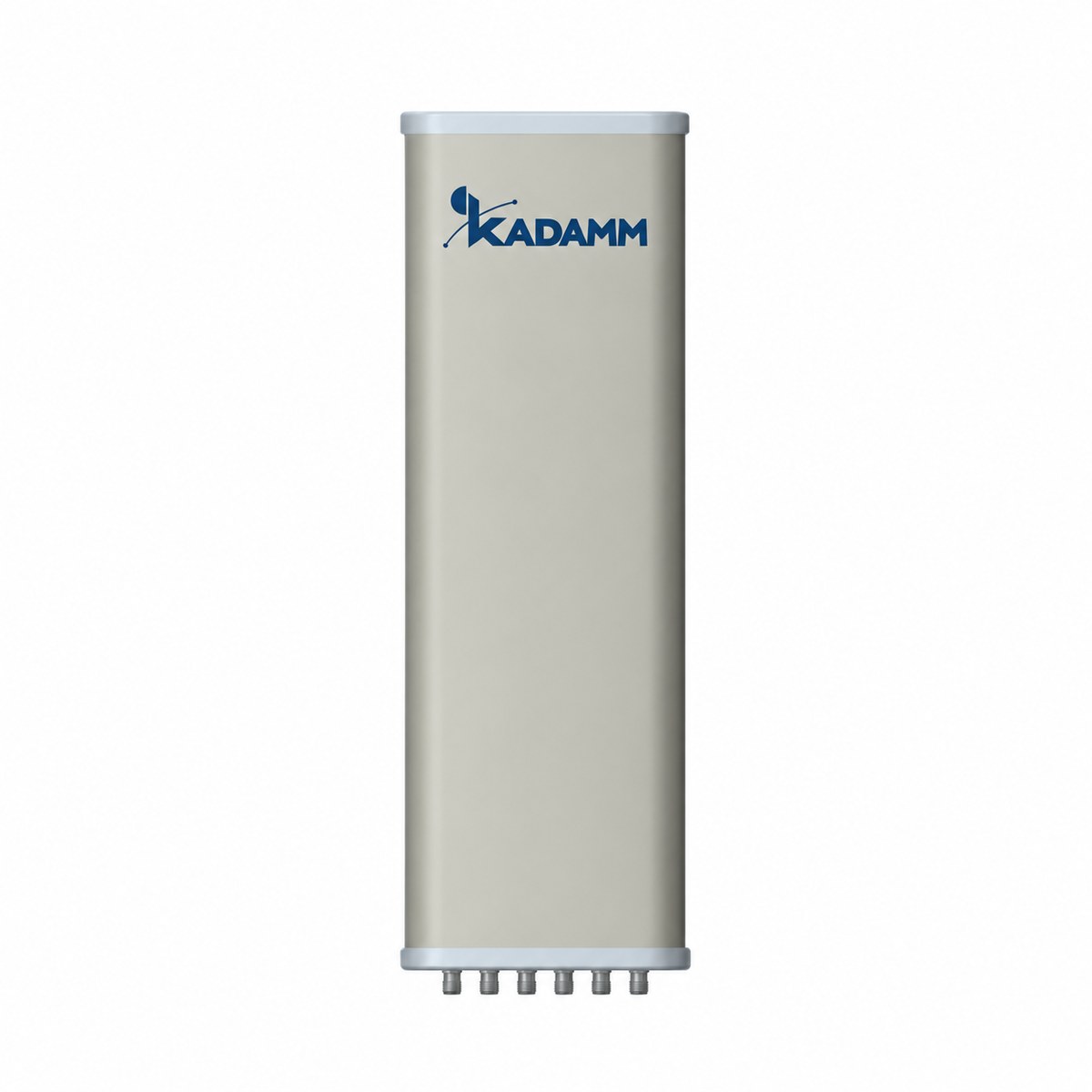

KADAMM APW245817-2 — направленная антенна для сетей Wi-Fi 2,4 ГГц и 5 ГГц. Основные данные: полосы 2400–2500 / 5150–5875 МГц; усиление 17 дБи; поляризация вертикальная; разъём N.
Про диапазоны: в полосе 2,4 ГГц всего 13 каналов с шагом 5 МГц, и без взаимного перекрытия помещаются лишь три канала шириной 20 МГц, зато сигнал лучше проходит через листву и перегородки; в полосе 5 ГГц каналов десятки, их объединяют в широкие каналы 40, 80 и 160 МГц ради скорости; цена — затухание: на той же дистанции потери в свободном пространстве примерно на 7 дБ больше, чем на 2,4 ГГц.
Направленная антенна собирает излучение в узкий луч и служит для каналов «точка — точка» или выноса сигнала к удалённому объекту. Для оценки: потери в свободном пространстве на 5 км при 2,4 ГГц — около 114 дБ; две такие антенны на концах трассы возвращают 34 дБ. Кроме прямой видимости нужна свободная первая зона Френеля — в середине 5-километровой трассы её радиус около 12 м, деревья и крыши в этой зоне ослабляют сигнал.
Поляризация вертикальная, вход один — антенна для однопотоковой линии или для одного из трактов точки доступа. На встречной стороне канала антенну ставят с той же поляризацией: при развороте на 90° теряется до 20 дБ и больше.
Тракт: КСВН не более 1,5 — отражается не более 4 % мощности; допустимая мощность 500 Вт; разъём N. Коаксиальный кабель на частотах Wi-Fi теряет заметно больше, чем на сотовых, а на 5 ГГц — больше, чем на 2,4 ГГц, поэтому радиомодуль ставят как можно ближе к антенне, а длинные снижения заменяют кабелем Ethernet до наружной точки доступа.
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2500 / 5150–5875 МГц |
| Коэффициент усиления | 17 дБи |
| Поляризация | вертикальная |
| Число портов | 1 порт |
| КСВН | ≤1,5 |
| Максимальная мощность на порт | 500 Вт |
| Волновое сопротивление | 50 Ом |
| Ширина ДН, горизонтальная плоскость | 65° |
| Ширина ДН, вертикальная плоскость | 32° |
| Параметр | Значение |
|---|---|
| Разъём | N (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Крепление | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM APW245817-2 | 2400–2500 / 5150–5875 | 17 дБи | 1 | вертикальная | 65° / 32° | 500 Вт | N (розетка) | уточняйте у менеджера | уточняйте у менеджера |
Параметры, не указанные в таблице, — уточняйте у менеджера.
Направленная антенна — для радиомостов между зданиями, выноса сети на удалённый объект, подключения камер видеонаблюдения и шлагбаумов, а также для приёма сигнала далёкой точки доступа.
Диапазон. Антенна должна перекрывать полосы точки доступа: 2,4 ГГц и 5 ГГц.
Тип. Направленная — для линий «точка — точка»; на обоих концах ставят одинаковые антенны.
Разъём и кабель. Разъём N; кабель — как можно короче, особенно на 5 ГГц.
Установка. Крепление по месту; на улице — заземление и герметизация разъёмов.
Антенна КАДАММ APW245817-2 выбранного исполнения, комплект крепления — уточняйте у менеджера.
| Параметр | APW245817-2 | I-ATO-350/6000-S | I-ATO-380/4300-M | ADY-406/4000 | I-ATP4-350/960S | I-ATO-350/960-S | APVT-330/960 |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 2400–2500 / 5150–5875 МГц | 350–6000 МГц | 380–4300 МГц | 406–4000 МГц | 350–960 МГц | 350–960 МГц | 330–960 МГц |
| Поляризация | вертикальная | по модели | горизонтальная | по модели | вертикальная | по модели | по модели |
| Коэффициент усиления | 17 дБи | 4–5,5 дБи | 4,5 дБи | 10–12 дБи | 4 дБи | 1,5–2,2 дБи | 3–14 дБи |
| Электрический наклон | — | — | — | — | — | — | 0–10° |
| Тип | направленные антенны Wi-Fi | потолочные всенаправленные антенны | потолочные всенаправленные антенны | антенны Яги | внутренние панельные антенны | потолочные всенаправленные антенны | направленные панельные антенны VHF/UHF |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Подойдёт, если совпадают три вещи: диапазон, число входов и разъём. KADAMM APW245817-2 работает в полосах 2,4 ГГц и 5 ГГц, разъём — N. Диапазоны точки доступа указаны в её паспорте; двухдиапазонному устройству нужна двухдиапазонная антенна или по антенне на каждый диапазон.
Обратите внимание на тип разъёма: у роутеров часто стоят «обратные» RP-SMA и RP-TNC, которые не стыкуются с обычными SMA и TNC; при несовпадении понадобится переходник или кабель с нужными разъёмами. Пришлите модель оборудования — проверим совместимость.
Дальность определяет энергетика линии: мощность передатчика плюс усиление двух антенн минус потери в свободном пространстве и кабелях должны превышать чувствительность приёмника с запасом 10–20 дБ. На 5 км при 2,4 ГГц потери свободного пространства — около 114 дБ, антенны KADAMM APW245817-2 дают в сумме 34 дБ.
Второе условие — прямая видимость со свободной первой зоной Френеля: в середине трассы 5 км её радиус около 12 м, поэтому антенны поднимают над деревьями и крышами с учётом их роста. Пришлите координаты и высоты точек установки — посчитаем линию и запас по сигналу.
Чем короче, тем лучше: на частотах Wi-Fi потери в кабеле велики и растут с частотой, на 5 ГГц они заметно больше, чем на 2,4 ГГц. Несколько метров тонкого кабеля способны съесть всё усиление антенны, поэтому длину снижения считают в энергетике линии.
Для наружных установок выгоднее поставить точку доступа рядом с антенной на мачте и подвести к ней Ethernet с питанием PoE. Если без длинного ВЧ-кабеля не обойтись, берут кабель с низкими потерями и минимумом переходников; подберём кабельную сборку с нужными разъёмами и посчитаем её затухание на рабочей частоте.
Возможность наружной установки зависит от исполнения — уточняйте у менеджера. Разъёмы после монтажа герметизируют самовулканизирующейся лентой или термоусадкой, кабель закрепляют, чтобы он не раскачивался ветром и не тянул разъём, а петлю перед разъёмом делают так, чтобы вода стекала вниз, а не к соединению.
Антенну на мачте заземляют вместе с опорой, на вводе кабеля в здание ставят грозоразрядник. Для помещений и корпусов приборов эти меры не нужны, достаточно аккуратной прокладки кабеля без резких изгибов и пережатий; антенну с магнитным или клеевым основанием ставят на чистую ровную поверхность.
Артикул для заказа — KADAMM APW245817-2, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APW245817-2 могут уточняться без уведомления.
Поставляем KADAMM APW245817-2 — направленная антенна Wi-Fi 2400–2500 / 5150–5875 МГц, 17 дБи, 1 порт под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
