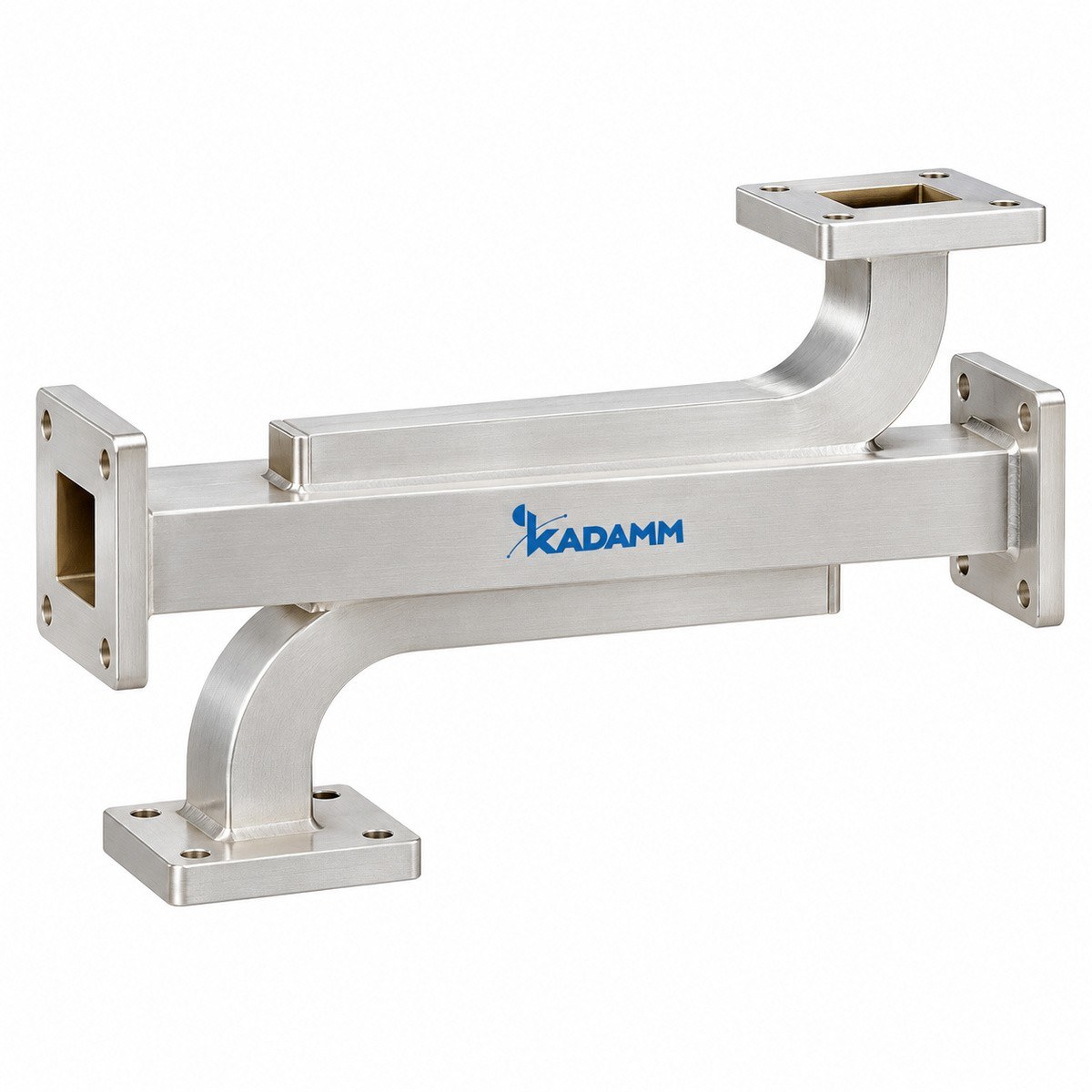

Ответвители направленные двухплечевые по широкой стенке: 14 моделей. Ответвление части мощности волноводного тракта для контроля и измерений.
Серия KADAMM ОВ-ДШ — 14 моделей в диапазоне 2,17 – 40 ГГц. Модели различаются: частоты, КСВН, волновод, КСВН втор., фланец.
В серии KADAMM ОВ-ДШ — 14 моделей; типоразмер, диапазон, переходное ослабление, направленность, КСВН и выход ответвления — в таблице. Переходное ослабление из указанного диапазона задаётся при заказе.
Направленный ответвитель отводит в боковой канал заданную долю мощности, проходящей по основному тракту, и различает падающую и отражённую волны.
Чем слабее связь, тем меньше потерь в основном тракте: при переходном ослаблении 20 дБ основной сигнал теряет лишь сотые доли децибела. Направленность показывает, насколько ответвитель отличает падающую волну от отражённой.
По таблице исполнений KADAMM ОВ-ДШ: КСВН от 1,08 до 1,1 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
| Параметр | По серии |
|---|---|
| Моделей в серии | 14 |
| Диапазон частот серии | 2,17 – 40 ГГц |
| КСВН | 1,08–1,1 |
| Типоразмер волновода | по таблице исполнений (вариантов: 14) |
| КСВН вторичного плеча | 1,12–1,15 |
| Фланец | FDP/FDM; FBP/FBM/FBE |
| Артикул | Частоты, ГГц | КСВН | Волновод | КСВН втор. | Фланец |
|---|---|---|---|---|---|
| KADAMM ОВ-WR112-ДШ | 6,57-9,99 | 1,08 | WR112 | 1,12 | FBP/FBM/FBE |
| KADAMM ОВ-WR137-ДШ | 5,38-8,17 | 1,08 | WR137 | 1,12 | FDP/FDM |
| KADAMM ОВ-WR159-ДШ | 4,64-7,05 | 1,08 | WR159 | 1,12 | FDP/FDM |
| KADAMM ОВ-WR187-ДШ | 3,94-5,99 | 1,08 | WR187 | 1,12 | FDP/FDM |
| KADAMM ОВ-WR229-ДШ | 3,22-4,90 | 1,08 | WR229 | 1,12 | FDP/FDM |
| KADAMM ОВ-WR28-ДШ | 26,3-40,0 | 1,10 | WR28 | 1,15 | FBP/FBM/FBE |
| KADAMM ОВ-WR284-ДШ | 2,60-3,95 | 1,08 | WR284 | 1,12 | FDP/FDM |
| KADAMM ОВ-WR34-ДШ | 21,7-33,0 | 1,10 | WR34 | 1,15 | FBP/FBM/FBE |
| KADAMM ОВ-WR340-ДШ | 2,17-3,30 | 1,08 | WR340 | 1,12 | FDP/FDM |
| KADAMM ОВ-WR42-ДШ | 17,6-26,7 | 1,10 | WR42 | 1,15 | FBP/FBM/FBE |
| KADAMM ОВ-WR51-ДШ | 14,5-22,0 | 1,10 | WR51 | 1,15 | FBP/FBM/FBE |
| KADAMM ОВ-WR62-ДШ | 11,9-18,0 | 1,10 | WR62 | 1,12 | FBP/FBM/FBE |
| KADAMM ОВ-WR75-ДШ | 9,84-15,0 | 1,08 | WR75 | 1,12 | FBP/FBM/FBE |
| KADAMM ОВ-WR90-ДШ | 8,20-12,40 | 1,08 | WR90 | 1,12 | FBP/FBM/FBE |
Предельные значения: КСВН — не более; КСВН втор. — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Переходное ослабление, дБ | 3-40 |
| Направленность, дБ, не менее | 20 |
| Материал | алюминий или медь |
| Выход ответвления | два волноводных: прямой и обратный отвод (4 волноводных порта) |
| Параметр | Что означает |
|---|---|
| Диапазон частот, ГГц | Рабочий диапазон — в нём нормированы переходное ослабление и направленность. В серии: 2,17–40 ГГц. |
| Типоразмер волновода | Сечение волновода по стандарту WR (WRD — двухгребневый): определяет диапазон и фланцы. В серии: по таблице исполнений (вариантов: 14). |
| КСВН вторичного плеча | Согласование вторичного плеча с подключаемым кабелем или измерителем. В серии: 1,12–1,15. |
| КСВН | Согласование основной линии: насколько ответвитель отражает в тракт. В серии: 1,08–1,1. |
| Фланец | Тип фланцев основной линии — под ответные фланцы тракта. В серии: FDP/FDM; FBP/FBM/FBE. |
Выбор внутри серии KADAMM ОВ-ДШ: КСВН — от 1,08 у KADAMM ОВ-WR340-ДШ до 1,10 у KADAMM ОВ-WR28-ДШ; КСВН вторичного плеча — от 1,12 у KADAMM ОВ-WR340-ДШ до 1,15 у KADAMM ОВ-WR28-ДШ.
Контроль выходной мощности передатчика, измерение отражённой волны и КСВН, подмешивание контрольного сигнала.
Комплект поставки модели серии KADAMM ОВ-ДШ: направленный ответвитель, паспорт изделия.
Делитель делит мощность поровну, ответвитель отводит малую её часть и различает направление волны.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Серия KADAMM ОВ-ДШ перекрывает 2,17 – 40 ГГц: KADAMM ОВ-WR340-ДШ — 2,17-3,30; KADAMM ОВ-WR284-ДШ — 2,60-3,95; KADAMM ОВ-WR229-ДШ — 3,22-4,90; KADAMM ОВ-WR187-ДШ — 3,94-5,99; KADAMM ОВ-WR159-ДШ — 4,64-7,05; KADAMM ОВ-WR137-ДШ — 5,38-8,17; KADAMM ОВ-WR112-ДШ — 6,57-9,99; KADAMM ОВ-WR90-ДШ — 8,20-12,40; ещё 6 в таблице исполнений.
У всех 14 моделей серии KADAMM ОВ-ДШ: Переходное ослабление, дБ — 3-40; Направленность, дБ — 20; Материал — алюминий или медь; Выход ответвления — два волноводных: прямой и обратный отвод (4 волноводных порта).
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ОВ-ДШ — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ОВ-ДШ могут уточняться без уведомления.
Поставляем Ответвители направленные двухплечевые по широкой стенке KADAMM ОВ-ДШ под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
