Гермовводы СВЧ волноводные: 29 моделей. Герметизация волноводного тракта с сохранением прохождения СВЧ-сигнала.
Серия KADAMM ГВ — 29 моделей в диапазоне 320 МГц – 112 ГГц. Модели различаются: частоты, КСВН, волновод, фланец, материал.

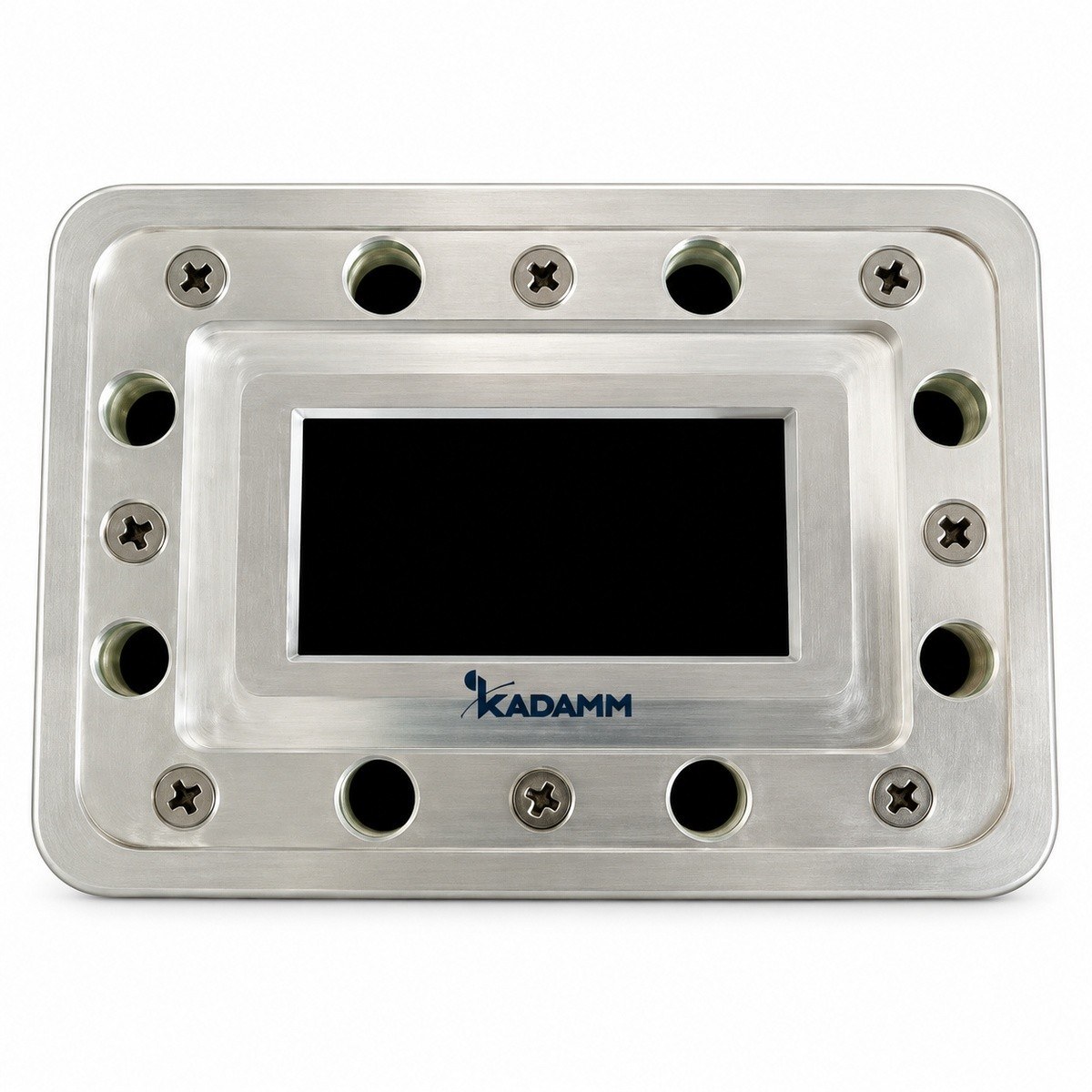

Гермоввод СВЧ волноводный (герметизирующее окно) разделяет объёмы тракта: сохраняет избыточное давление осушенного воздуха или инертного газа и не пропускает влагу, но пропускает СВЧ-энергию с малым отражением.
В серии KADAMM ГВ — 29 моделей; типоразмер, диапазон, КСВН, допустимое давление и фланец — в таблице.
| Артикул | Частоты, ГГц | КСВН | Волновод | Фланец | Материал |
|---|---|---|---|---|---|
| KADAMM ГВ-WR10 | 73,8-112 | 1,4 | WR10 | FUGP | медь |
| KADAMM ГВ-WR112 | 6,57-9,99 | 1,25 | WR112 | FBP/FBM | медь |
| KADAMM ГВ-WR1150 | 0,64-0,98 | 1,25 | WR1150 | FDP/FDM | алюминий |
| KADAMM ГВ-WR12 | 60,5-91,9 | 1,4 | WR12 | FUGP | медь |
| KADAMM ГВ-WR137 | 5,38-8,17 | 1,25 | WR137 | FDP/FDM | медь |
| KADAMM ГВ-WR15 | 49,8-75,8 | 1,4 | WR15 | FUGP | медь |
| KADAMM ГВ-WR1500 | 0,49-0,75 | 1,25 | WR1500 | FDP/FDM | алюминий |
| KADAMM ГВ-WR159 | 4,64-7,05 | 1,25 | WR159 | FDP/FDM | алюминий |
| KADAMM ГВ-WR1800 | 0,41-0,62 | 1,25 | WR1800 | FDP/FDM | алюминий |
| KADAMM ГВ-WR187 | 3,94-5,99 | 1,25 | WR187 | FDP/FDM | алюминий |
| KADAMM ГВ-WR19 | 39,2-59,6 | 1,3 | WR19 | FUGP | медь |
| KADAMM ГВ-WR2100 | 0,35-0,53 | 1,25 | WR2100 | FDP/FDM | алюминий |
| KADAMM ГВ-WR22 | 32,9-50,1 | 1,3 | WR22 | FUGP | медь |
| KADAMM ГВ-WR229 | 3,22-4,90 | 1,25 | WR229 | FDP/FDM | алюминий |
| KADAMM ГВ-WR2300 | 0,32-0,49 | 1,25 | WR2300 | FDP/FDM | алюминий |
| KADAMM ГВ-WR28 | 26,5-40,0 | 1,25 | WR28 | FBP/FBM | медь |
| KADAMM ГВ-WR284 | 2,60-3,95 | 1,25 | WR284 | FDP/FDM | алюминий |
| KADAMM ГВ-WR34 | 21,7-33,0 | 1,25 | WR34 | FBP/FBM | медь |
| KADAMM ГВ-WR340 | 2,17-3,30 | 1,25 | WR340 | FDP/FDM | алюминий |
| KADAMM ГВ-WR42 | 17,6-26,7 | 1,25 | WR42 | FBP/FBM | медь |
| KADAMM ГВ-WR430 | 1,72-2,61 | 1,25 | WR430 | FDP/FDM | алюминий |
| KADAMM ГВ-WR51 | 14,5-22,0 | 1,25 | WR51 | FBP/FBM | медь |
| KADAMM ГВ-WR510 | 1,45-2,20 | 1,25 | WR510 | FDP/FDM | алюминий |
| KADAMM ГВ-WR62 | 11,9-18,0 | 1,25 | WR62 | FBP/FBM | медь |
| KADAMM ГВ-WR650 | 1,13-1,73 | 1,25 | WR650 | FDP/FDM | алюминий |
| KADAMM ГВ-WR75 | 9,84-15,0 | 1,25 | WR75 | FBP/FBM | медь |
| KADAMM ГВ-WR770 | 0,96-1,46 | 1,25 | WR770 | FDP/FDM | алюминий |
| KADAMM ГВ-WR90 | 8,20-12,40 | 1,25 | WR90 | FBP/FBM | медь |
| KADAMM ГВ-WR975 | 0,75-1,15 | 1,25 | WR975 | FDP/FDM | алюминий |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
Выбор внутри серии KADAMM ГВ: КСВН — от 1,25 у KADAMM ГВ-WR2300 до 1,4 у KADAMM ГВ-WR10.
Серия KADAMM ГВ (320 МГц – 112 ГГц; диапазоны IEEE L, S, C, X, Ku, K, Ka, V, W): радиорелейные и спутниковые тракты; радиолокация.
Комплект поставки модели серии KADAMM ГВ: гермоввод волноводный, паспорт изделия.
Серия KADAMM ГВ перекрывает 320 МГц – 112 ГГц: KADAMM ГВ-WR2300 — 0,32-0,49; KADAMM ГВ-WR2100 — 0,35-0,53; KADAMM ГВ-WR1800 — 0,41-0,62; KADAMM ГВ-WR1500 — 0,49-0,75; KADAMM ГВ-WR1150 — 0,64-0,98; KADAMM ГВ-WR975 — 0,75-1,15; KADAMM ГВ-WR770 — 0,96-1,46; KADAMM ГВ-WR650 — 1,13-1,73; ещё 21 в таблице исполнений.
Избыточное давление сухого воздуха не даёт влаге попасть в волновод и повысить потери.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ГВ — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ГВ могут уточняться без уведомления.
Поставляем Гермовводы СВЧ волноводные KADAMM ГВ под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
