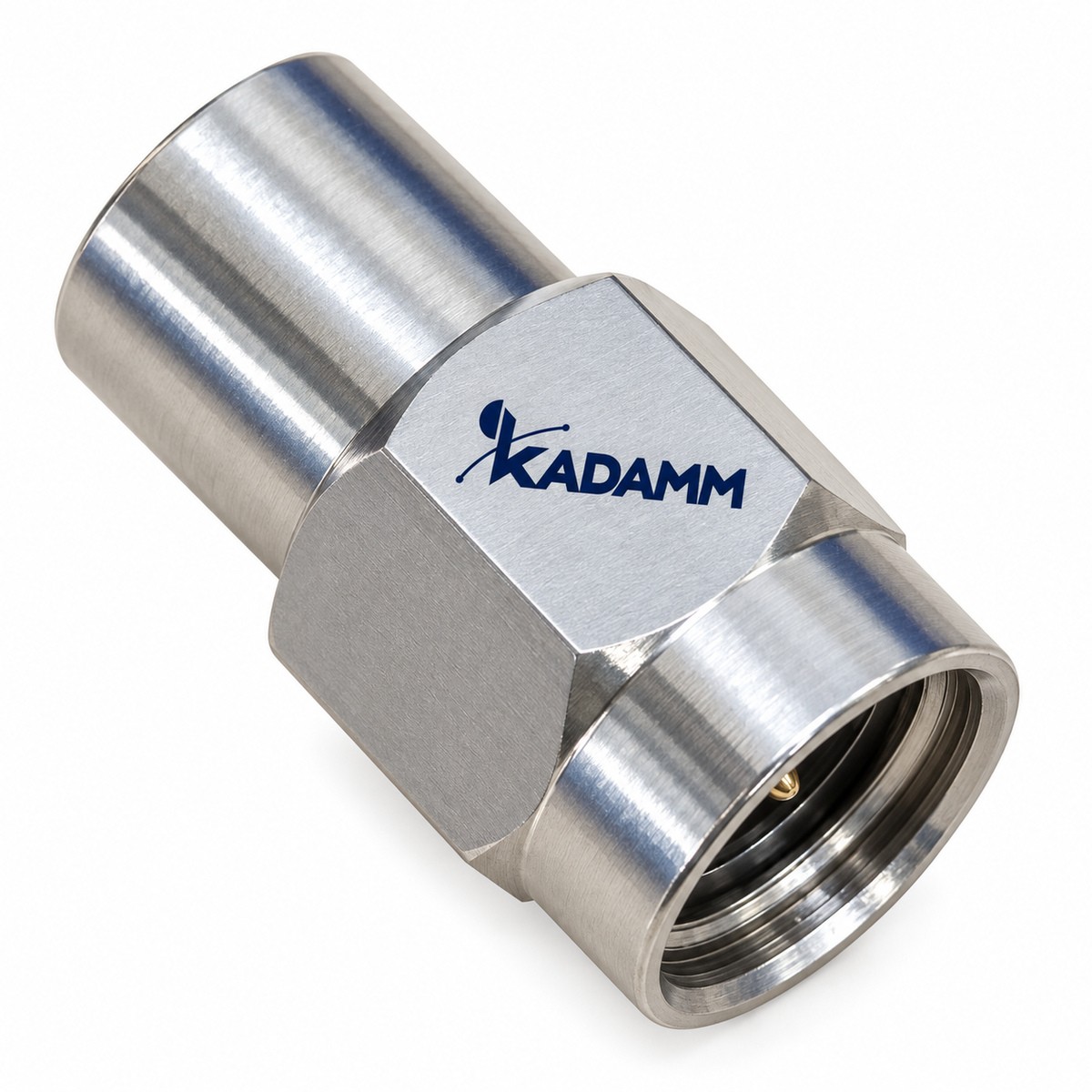

Согласованные нагрузки коаксиальные резистивные KADAMM НК-Р

Согласованные нагрузки коаксиальные резистивные: 53 модели, диапазон до 40 ГГц. Поглощение СВЧ-энергии на конце тракта с малым КСВН.

KADAMM НК-Р
до 40 ГГц
Диапазон частот
53
Моделей в серии
N
Соединитель

Описание

Серия KADAMM НК-Р — 53 модели в диапазоне до 40 ГГц, соединители N, SMA, TNC, BNC, 2,92 мм, 2,4 мм. Модели различаются: частоты, мощн., КСВН, имп. мощн., волновое сопротивление.

В серии KADAMM НК-Р — 53 модели. Для каждой модели — диапазон, допустимая средняя (и импульсная) мощность, КСВН и соединитель.

Нагрузка — оконечный элемент тракта: она либо поглощает пришедшую мощность, либо отражает её с заданной величиной.

Согласованная нагрузка поглощает падающую волну почти без отражения. Её ставят на неиспользуемые порты делителей, мостов и циркуляторов и применяют как эквивалент антенны при настройке передатчика.

По таблице исполнений KADAMM НК-Р: КСВН от 1,03 до 1,55; допустимая мощность от 1 до 80 Вт (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Устройство и принцип работы

Резистивные согласованные нагрузки. Резистивная нагрузка — классическая коаксиальная мера согласования: тонкоплёночный резистор, вписанный в отрезок коаксиальной линии сразу за соединителем. Короткая конструкция без радиатора делает такие нагрузки компактными, лёгкими и пригодными для работы от постоянного тока до верхней частоты модели. Серия рассчитана на малые мощности — это не нагрузки для передатчика, а элементы измерительного и приёмного тракта. Их главное достоинство — малый КСВН, особенно у моделей с невысокой верхней частотой, где паразитные параметры резистора и соединителя проявляются слабее. Поэтому резистивные нагрузки ставят там, где важна точность согласования: на свободные плечи ответвителей при измерении направленности, на выходы делителей при снятии амплитудно-фазовых характеристик, на порты анализатора цепей при проверке трактов. Все модели серии выполнены с соединителем-вилкой: нагрузку навинчивают прямо на розетку прибора или узла без переходов. Набор соединителей охватывает N, SMA и прецизионные типы для миллиметрового диапазона; выбор начинают с соединителя, потому что именно его предел частоты ограничивает модель сверху. При выборе сравнивайте КСВН модели с требуемой точностью измерения и проверяйте среднюю и импульсную мощность: даже кратковременная перегрузка плёночного резистора меняет его сопротивление необратимо. Малые размеры дают и практическое преимущество: нагрузку можно оставить постоянно установленной на свободном выходе узла внутри шкафа или блока, где крупный корпус не поместится. При хранении соединители закрывают защитными колпачками — состояние контактной поверхности напрямую влияет на повторяемость КСВН при каждом новом подключении.

Ключевые особенности

Диапазон до 40 ГГцСерия KADAMM НК-Р перекрывает диапазоны IEEE L, S, C, X, Ku, K, Ka.
53 модели в серииРазличаются: частоты, мощн., КСВН, имп. мощн., волновое сопротивление.
СоединителиСоединители N, SMA, TNC, BNC, 2,92 мм, 2,4 мм.

Серия в цифрах

ПараметрПо серии
Моделей в серии53
Диапазон частот сериидо 40 ГГц
Средняя мощность1–80 Вт
КСВН1,03–1,55
Соединительпо таблице исполнений (вариантов: 7)
Импульсная мощность25–10000 Вт
Волновое сопротивление, Ом50 Ом

Исполнения серии

АртикулЧастоты, ГГцМощн., ВтКСВНСоединительИмп. мощн., ВтВолновое сопротивление, Ом
KADAMM НК-10-10-N(в)0–10101,45N (вилка)100050
KADAMM НК-10-25-7/16(в)0–10251,357/16 (вилка)500050
KADAMM НК-10-25-N(в)0–10251,45N (вилка)100050
KADAMM НК-10-25-N(в)-20–10251,35N (вилка)500050
KADAMM НК-10-30-N(в)0–10301,45N (вилка)100050
KADAMM НК-10-50-N(в)0–10501,45N (вилка)100050
KADAMM НК-12,4-2-N(в)0-12,4≤21,25N (вилка)≤500—
KADAMM НК-12,4-2-SMA(в)0-12,4≤21,15SMA (вилка)≤250—
KADAMM НК-18-2-SMA(в)0-18,0≤21,2SMA (вилка)≤250—
KADAMM НК-18-75-N(в)0–18751,55N (вилка)500050
KADAMM НК-18-75-SMA(в)0–18751,55SMA (вилка)500050
KADAMM НК-18-80-N(в)0–18801,45N (вилка)100050
KADAMM НК-18-80-N(в)-20–18801,55N (вилка)500050
KADAMM НК-26,5-2-2,4(в)0-26,5≤21,352,4 (вилка)≤200—
KADAMM НК-26,5-2-2,92(в)0-26,5≤21,252,92 (вилка)≤200—
KADAMM НК-3-1-N(в)0-3≤11,03N (вилка)≤50—
KADAMM НК-3-1-SMA(в)0-3≤11,03SMA (вилка)≤25—
KADAMM НК-3-2-7/16(в)0–321,107/16 (вилка)100050
KADAMM НК-3-50-N(в)0–3501,05N (вилка)500050
KADAMM НК-4-30-N(в)0–4301,20N (вилка)100050
KADAMM НК-4-80-7/16(в)0–4801,257/16 (вилка)1000050
KADAMM НК-4-80-N(в)0–4801,25N (вилка)1000050
KADAMM НК-4-80-N(в)-20–4801,20N (вилка)100050
KADAMM НК-4-80-TNC(в)0–4801,25TNC (вилка)1000050
KADAMM НК-40-2-2,4(в)0-40≤21,42,4 (вилка)≤200—
KADAMM НК-40-2-2,92(в)0-40≤21,352,92 (вилка)≤200—
KADAMM НК-40-2-SMA(в)0–4021,40SMA (вилка)25050
KADAMM НК-40-5-SMA(в)0–4051,40SMA (вилка)50050
KADAMM НК-6-10-7/16(в)0–6101,307/16 (вилка)100050
KADAMM НК-6-10-BNC(в)0–6101,30BNC (вилка)100050
KADAMM НК-6-10-N(в)0–6101,30N (вилка)100050
KADAMM НК-6-10-SMA(в)0–6101,30SMA (вилка)100050
KADAMM НК-6-10-TNC(в)0–6101,30TNC (вилка)100050
KADAMM НК-6-2-N(в)0-6≤21,15N (вилка)≤500—
KADAMM НК-6-2-SMA(в)0-6≤21,1SMA (вилка)≤250—
KADAMM НК-6-25-7/16(в)0–6251,257/16 (вилка)100050
KADAMM НК-6-25-BNC(в)0–6251,25BNC (вилка)100050
KADAMM НК-6-25-N(в)0–6251,25N (вилка)100050
KADAMM НК-6-25-SMA(в)0–6251,25SMA (вилка)100050
KADAMM НК-6-25-TNC(в)0–6251,25TNC (вилка)100050
KADAMM НК-6-30-7/16(в)0–6301,307/16 (вилка)1000050
KADAMM НК-6-30-BNC(в)0–6301,30BNC (вилка)1000050
KADAMM НК-6-30-N(в)0–6301,30N (вилка)1000050
KADAMM НК-6-30-SMA(в)0–6301,30SMA (вилка)1000050
KADAMM НК-6-30-TNC(в)0–6301,30TNC (вилка)1000050
KADAMM НК-6-5-7/16(в)0–651,307/16 (вилка)50050
KADAMM НК-6-5-BNC(в)0–651,30BNC (вилка)50050
KADAMM НК-6-5-N(в)0–651,30N (вилка)50050
KADAMM НК-6-5-N(в)-20–651,25N (вилка)100050
KADAMM НК-6-5-SMA(в)0–651,30SMA (вилка)50050
KADAMM НК-6-5-TNC(в)0–651,30TNC (вилка)50050
KADAMM НК-8,5-30-N(в)0–8,5301,30N (вилка)500050
KADAMM НК-8,5-30-SMA(в)0–8,5301,30SMA (вилка)500050

Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы: пол соединителя в нём указан — (в) вилка. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.

Как заказать

Позиция в заказеЧто указать
Артикул моделииз таблицы исполнений: частота, мощность и соединитель заданы артикулом
Пол соединителяуказан в артикуле: (в) — вилка. Исполнение с розеткой — по запросу, в обозначении «(р)» вместо «(в)»; возможность такого исполнения для модели уточняйте у менеджера

Пример: KADAMM НК-10-25-N(в) — резистивная согласованная нагрузка 0–10 ГГц, 25 Вт, соединитель N — вилка.

Прочие параметры

Указаны у части моделей серии; у остальных параметр не нормируется.

ПараметрЗначение
Габаритные размеры, ммØ20×53 — KADAMM НК-12,4-2-N(в), KADAMM НК-6-2-N(в); Ø9×16 — KADAMM НК-12,4-2-SMA(в), KADAMM НК-18-2-SMA(в), KADAMM НК-3-1-SMA(в), KADAMM НК-6-2-SMA(в); Ø8×24,2 — KADAMM НК-26,5-2-2,4(в), KADAMM НК-40-2-2,4(в), KADAMM НК-40-2-2,92(в); Ø10×21,5 — KADAMM НК-26,5-2-2,92(в); Ø20×25 — KADAMM НК-3-1-N(в)

Как читать параметры

ПараметрЧто означает
Диапазон частот, ГГцРабочий диапазон, в котором нормирован КСВН. Если диапазон начинается не с нуля, нагрузка не предназначена для низких частот и постоянного тока. В серии: 0–40 ГГц.
Средняя мощность, ВтНепрерывная мощность, которую нагрузка рассеивает без перегрева при нормальной температуре среды; при нагреве окружения допустимая мощность снижается. В серии: 1–80 Вт.
Импульсная мощность, ВтПиковая мощность в импульсе; задаётся электрической прочностью резистивного элемента и соединителя. В серии: 25–10000 Вт.
КСВНОтражение от нагрузки: чем ближе к единице, тем точнее она воспроизводит согласованное окончание линии. В серии: 1,03–1,55.
СоединительТип и пол соединителя нагрузки; верхний предел частоты соединителя должен быть выше диапазона модели. В серии: по таблице исполнений (вариантов: 7).

Как подобрать

ЧастотыРабочие частоты тракта должны лежать внутри полосы исполнения; диапазон серии — до 40 ГГц.
АртикулВ заявке указывают полный артикул строки таблицы исполнений.

Выбор внутри серии KADAMM НК-Р: средняя мощность, Вт — от 80 у KADAMM НК-4-80-N(в)-2 до ≤1 у KADAMM НК-3-1-N(в); КСВН — от 1,03 у KADAMM НК-3-1-N(в) до 1,55 у KADAMM НК-18-75-SMA(в); импульсная мощность, Вт — от 10000 у KADAMM НК-4-80-TNC(в) до ≤25 у KADAMM НК-3-1-SMA(в).

Применение

Свободные порты пассивных узлов, испытания и настройка передатчиков, калибровка измерительных трактов.

Комплект поставки

Комплект поставки модели серии KADAMM НК-Р: согласованная нагрузка, паспорт изделия.

Нормативная база и термины

✓
ГОСТ 20265-83 — соединители радиочастотные коаксиальные: присоединительные размеры, обозначение вилки и розетки; соединители серии KADAMM НК-Р — N, SMA, TNC, BNC, 2,92 мм, 2,4 мм
✓
ГОСТ 13317-89 — элементы соединения СВЧ-трактов; КСВН — коэффициент стоячей волны по напряжению
✓
ГОСТ 15094-69 — классификатор радиоизмерительных приборов и устройств коаксиальных и волноводных трактов
✓
ГОСТ 18238-72 — линии передачи сверхвысоких частот: термины и определения

Смотрите также

Вопросы и ответы

Нельзя: открытый порт отражает волну, и это ухудшает развязку и согласование всего узла.

На свободный порт ставят согласованную нагрузку.

По строке таблицы исполнений — полным артикулом.

Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.

Только маломощный: серия рассчитана на измерительные уровни. Для передатчиков выбирайте общую серию или нагрузки высокой мощности.

Так нагрузка накручивается прямо на розетку прибора или узла без промежуточного перехода, который добавил бы отражение.

Серия KADAMM НК-Р перекрывает до 40 ГГц: KADAMM НК-3-1-N(в) — 0-3; KADAMM НК-3-1-SMA(в) — 0-3; KADAMM НК-6-2-N(в) — 0-6; KADAMM НК-6-2-SMA(в) — 0-6; KADAMM НК-12,4-2-N(в) — 0-12,4; KADAMM НК-12,4-2-SMA(в) — 0-12,4; KADAMM НК-18-2-SMA(в) — 0-18,0; KADAMM НК-26,5-2-2,92(в) — 0-26,5; ещё 45 в таблице исполнений.

Соединители серии KADAMM НК-Р — N, SMA, TNC, BNC, 2,92 мм, 2,4 мм; по моделям: KADAMM НК-3-1-N(в) — N (вилка); KADAMM НК-3-1-SMA(в) — SMA (вилка); KADAMM НК-6-2-N(в) — N (вилка); KADAMM НК-6-2-SMA(в) — SMA (вилка); KADAMM НК-12,4-2-N(в) — N (вилка); KADAMM НК-12,4-2-SMA(в) — SMA (вилка); ещё 47 в таблице исполнений.
