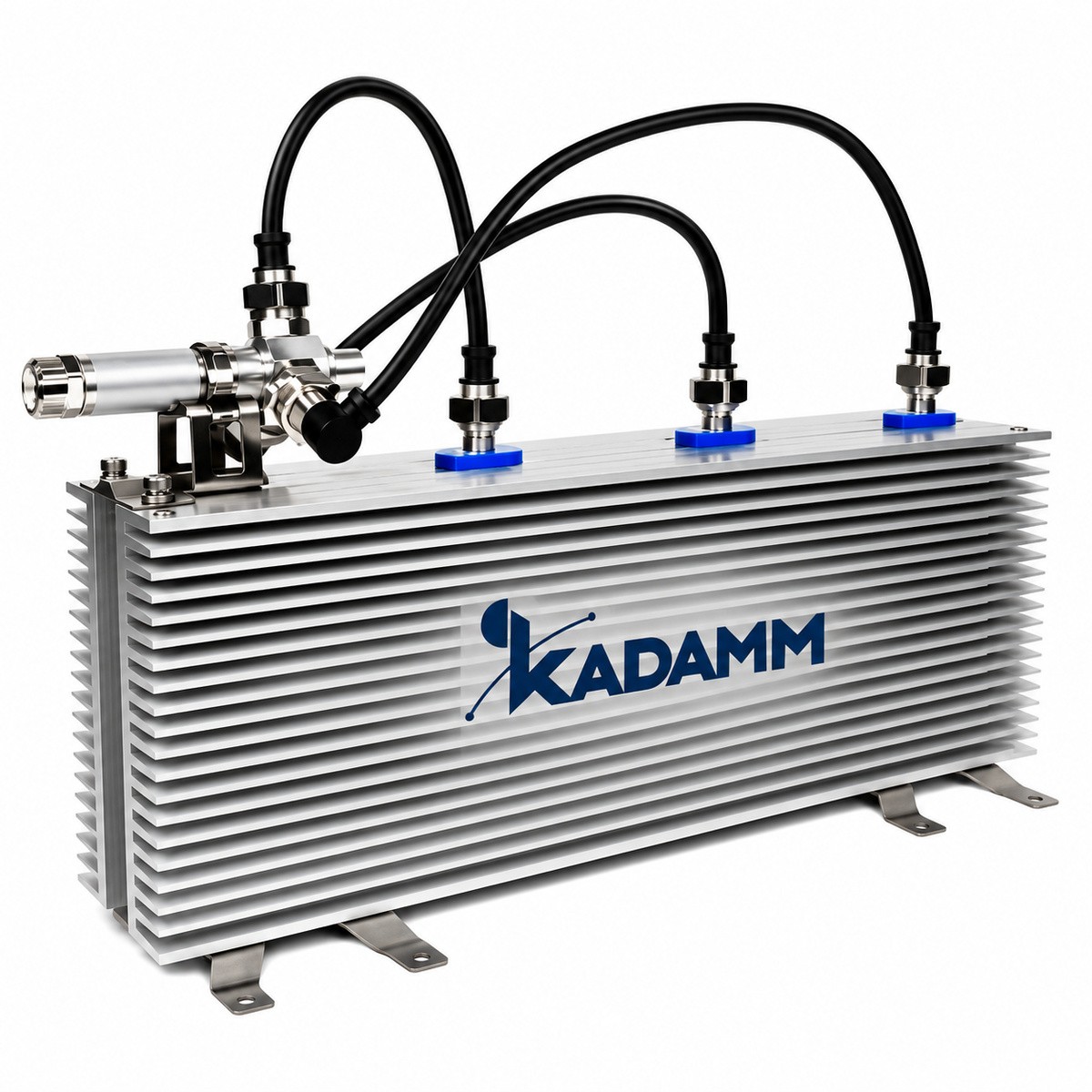

Нагрузки согласованные коаксиальные серии КАДАММ НСП-300-698/4000 — 698–4000 МГц, 300 Вт, ИМ3 −160 дБн

Не меньше половины суммарной мощности входов моста: при одном рабочем выходе именно столько уходит в нагрузку на втором. Например, при двух операторах по 20 Вт на входах моста нагрузка рассеивает 20 Вт, и её берут с запасом. Если операторов больше двух, суммируют мощности всех входов моста.

Номинал мощности этой нагрузки — 300 Вт средняя указан для нормального охлаждения. В закрытых шкафах и при высокой температуре в аппаратной выбирают нагрузку большей мощности. При выборе учитывают и рост мощности, если к мосту позже подключат дополнительного оператора.

Через нагрузку на мосте или POI проходит мощность всех операторов сразу. Если поглощающий элемент или соединитель нелинеен, нагрузка сама рождает продукты интермодуляции, и они расходятся по всей системе. Это особенно заметно на мостах, где нагрузка принимает половину мощности всех операторов.

Поэтому в многооператорских DAS ставят нагрузки с нормированной низкой интермодуляцией и проверяют систему анализатором PIM после монтажа, включая порты с нагрузками. Нагрузки проверяют и после замены — новая должна быть того же класса по интермодуляции.

Через пассивную часть системы внутреннего покрытия проходят несущие всех подключённых операторов и диапазонов. Интермодуляция смешивает их, и продукты третьего порядка могут лечь в полосу приёма базовой станции — у оператора на объекте падает чувствительность. У этой модели PIM3 не выше −160 дБн при 2×43 дБм.

Интермодуляцию системы задаёт её худший элемент: делители, ответвители, нагрузки, соединители и перемычки берут одного класса, а после монтажа проверяют линию анализатором PIM от каждого входа. Затянутые моментным ключом и защищённые от влаги соединения сохраняют показатель в эксплуатации.

Допустимая мощность — 300 Вт средняя. В DAS на вход приходят несущие всех операторов сразу, поэтому сравнивают с этим пределом их суммарную среднюю мощность; пиковая мощность при совпадении фаз несущих выше средней, и запас оставляют на неё. Мощность каждого оператора на входе указывают в проекте системы.

Ближе всего к пределу работают элементы у входа системы — POI, комбайнеры и первые делители. Дальше по магистрали мощность уже поделена, и требования к элементам ниже; при расчёте уровней это учитывают при выборе исполнения. Если запас мал, мощность операторов на входе снижают аттенюаторами, а не перегружают элементы.

Назовите артикул КАДАММ и исполнение из таблицы, количество и соединители. Если изделие подбирается под проект системы, пришлите схему распределительной сети и перечень операторов и диапазонов — проверим уровни, мощность и класс PIM. Для крупных объектов комплектацию согласуют по проектной спецификации системы.

Параметры, которых нет в таблице, и сроки поставки уточняйте у менеджера. Вместе с пассивными элементами можно заказать перемычки, нагрузки и крепёж, чтобы вся система собиралась из компонентов одного класса. Поставка комплектом из одной партии упрощает приёмку и проверку системы на интермодуляцию.
