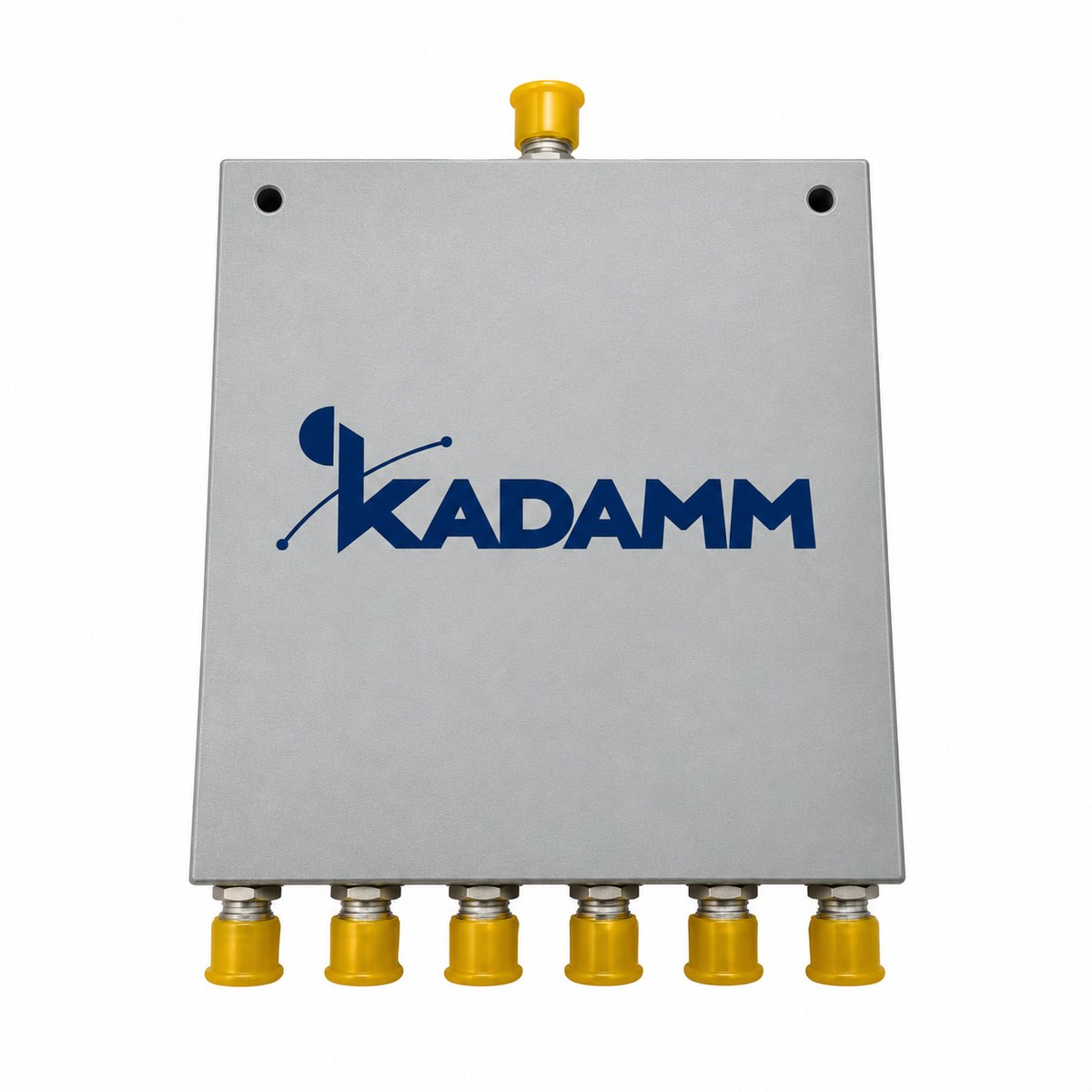

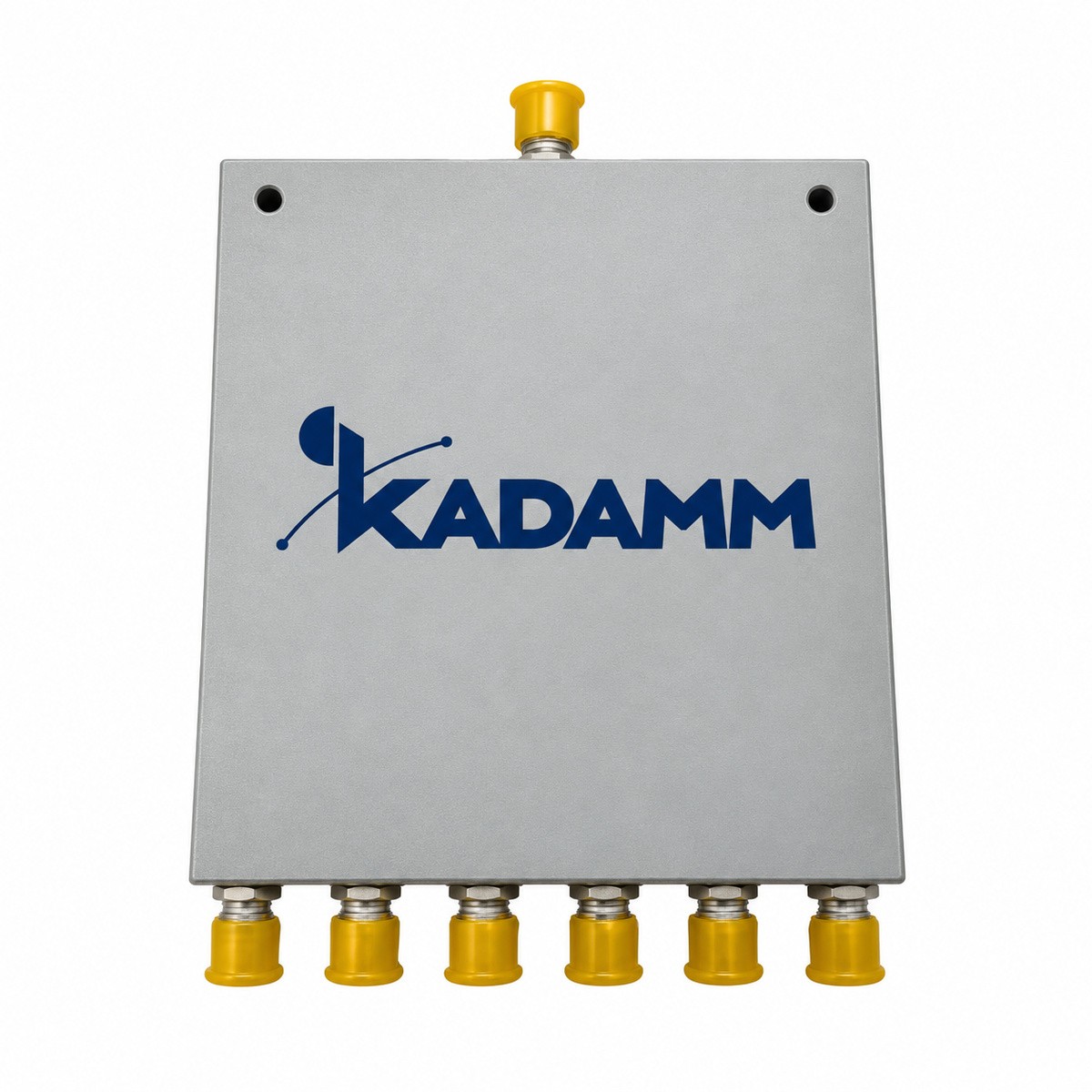

Делитель мощности КАДАММ ДМУ-6-2000/6000-SMA — 2000–6000 МГц

Складываются две величины: деление 10·lg N и вносимое ослабление самого делителя. Для 6 выходов деление — 7,8 дБ, то есть каждый выход получает 1/6 мощности входа; это не потери, а распределение мощности между ветвями. Если ветви разной длины, равное деление не выравнивает уровни — нужны ответвители.

Вносимое ослабление сверх деления — не более 2,2 дБ — это реальные потери в делителе, они превращаются в тепло. В расчёте уровней системы учитывают обе величины, плюс потери кабелей между делителем и антеннами. При наладке уровни проверяют замером на антеннах и при необходимости меняют делитель.

Делитель обратим, и сигналы со входов-выходов сложатся на общем порту. Но при сложении некогерентных сигналов каждый теряет то же деление, что и при разделении, а в мостовых делителях часть мощности рассеивается во внутренних резисторах, рассчитанных на меньшую мощность, чем входная.

Поэтому объединять передатчики через делитель можно только в пределах допустимой мощности и с учётом потерь. Для сложения разных полос выгоднее комбайнер, для двух сигналов одной полосы — гибридный мост. Для приёмных трактов сложение через делитель допустимо, если устраивают потери на деление.

Неиспользуемый порт нельзя оставлять открытым: отражение от него возвращается в тракт, ухудшает КСВН и нарушает деление мощности и развязку. На свободный порт ставят согласованную нагрузку того же типа соединителя, рассчитанную на мощность, которая может на него попасть.

Для систем с несколькими несущими нагрузку берут с низкой интермодуляцией — того же класса, что и само устройство. Нагрузки KADAMM с нужными соединителями и мощностью подберём вместе с устройством. Перед отключением ветви сети её порт тоже закрывают нагрузкой, а не оставляют открытым.

Допустимая мощность — 30 Вт. Если через устройство идут несколько несущих, в этот предел должна укладываться их суммарная средняя мощность, а пиковая мощность при совпадении фаз несущих может быть заметно выше средней — запас закладывают именно на неё.

Предел относится к согласованному тракту: при большом КСВН нагрузки часть мощности возвращается и нагревает элементы. Поэтому свободные порты закрывают согласованными нагрузками, а КСВН линии проверяют после монтажа. В аппаратных без кондиционирования запас по мощности увеличивают.

Соединители — SMA (розетка). Ответную часть кабельной сборки берут того же типа и противоположного пола: к розетке — вилку. Переходники между типами в тракте нежелательны: каждый добавляет вносимое ослабление, отражение и ещё одну точку, где растёт интермодуляция.

Соединители затягивают моментным ключом с усилием, рекомендованным для своего типа, без перекоса кабеля; на улице соединения защищают термоусадкой или лентой. Подберём кабельные сборки KADAMM с нужными соединителями и длиной. Если соединитель изношен или повреждён, его меняют целиком, не ограничиваясь подтяжкой.

Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.

Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
