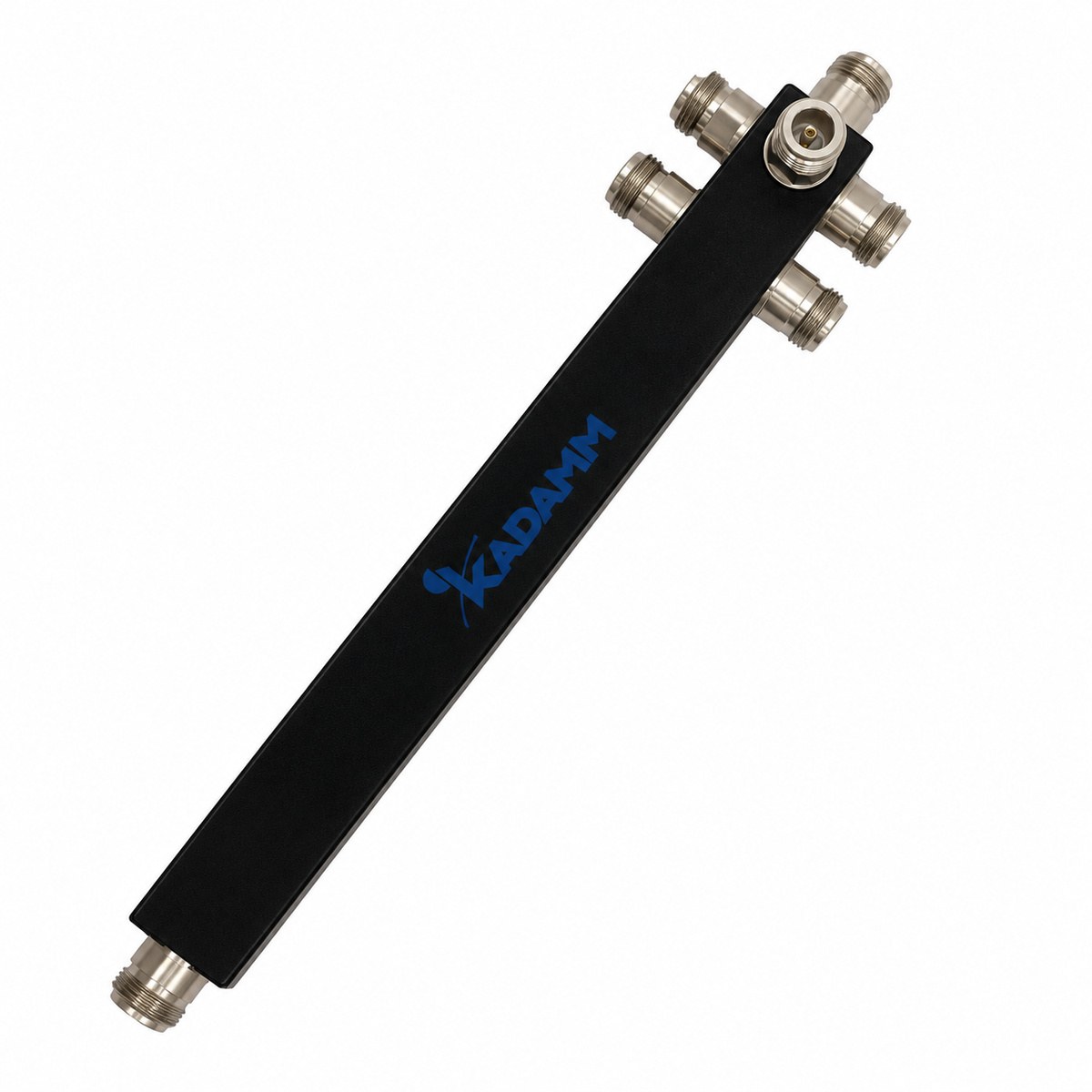

Делитель мощности коаксиальный КАДАММ ДМ-6-698/3800-N — 698–3800 МГц, 6 выходов, 300 Вт

Складываются деление и вносимое ослабление. Деление на N выходов — 10·lg N (6 — 7,8 дБ): это мощность, которая ушла в другие ветви. Вносимое ослабление сверх деления — реальные потери в самом делителе (не более 1,0 дБ сверх деления). Делители с одинаковым числом выходов взаимозаменяемы, если совпадают полосы и соединители.

В расчёте уровней системы к ним добавляют потери кабеля до антенн. Делитель с меньшим числом выходов ставят ближе к источнику, с большим — ближе к группам антенн, чтобы не терять уровень раньше времени. Если уровня на ветвях не хватает, делитель переносят ближе к антеннам или уменьшают число выходов.

Нет: открытый выход отражает мощность обратно, нарушает деление между остальными ветвями и ухудшает КСВН на входе. Свободные выходы закрывают согласованными нагрузками того же класса по интермодуляции. Это правило действует и на время монтажа, пока часть ветвей ещё не подключена.

Если ветвь подключат позже, нагрузку снимают. Для системы на вырост выгоднее сразу поставить делитель с нужным числом выходов, чем потом менять его вместе с перерасчётом уровней. Нагрузку берут по мощности, которая может прийти на выход при отключённой ветви.

Через пассивную часть системы внутреннего покрытия проходят несущие всех подключённых операторов и диапазонов. Интермодуляция смешивает их, и продукты третьего порядка могут лечь в полосу приёма базовой станции — у оператора на объекте падает чувствительность. У этой модели PIM3 не выше −160 дБн при 2×43 дБм в полосе 698–2700 МГц.

Интермодуляцию системы задаёт её худший элемент: делители, ответвители, нагрузки, соединители и перемычки берут одного класса, а после монтажа проверяют линию анализатором PIM от каждого входа. Затянутые моментным ключом и защищённые от влаги соединения сохраняют показатель в эксплуатации.

Допустимая мощность — 300 Вт средняя на порт. В DAS на вход приходят несущие всех операторов сразу, поэтому сравнивают с этим пределом их суммарную среднюю мощность; пиковая мощность при совпадении фаз несущих выше средней, и запас оставляют на неё. Мощность каждого оператора на входе указывают в проекте системы.

Ближе всего к пределу работают элементы у входа системы — POI, комбайнеры и первые делители. Дальше по магистрали мощность уже поделена, и требования к элементам ниже; при расчёте уровней это учитывают при выборе исполнения. Если запас мал, мощность операторов на входе снижают аттенюаторами, а не перегружают элементы.

Назовите артикул КАДАММ и исполнение из таблицы, количество и соединители. Если изделие подбирается под проект системы, пришлите схему распределительной сети и перечень операторов и диапазонов — проверим уровни, мощность и класс PIM. Для крупных объектов комплектацию согласуют по проектной спецификации системы.

Параметры, которых нет в таблице, и сроки поставки уточняйте у менеджера. Вместе с пассивными элементами можно заказать перемычки, нагрузки и крепёж, чтобы вся система собиралась из компонентов одного класса. Поставка комплектом из одной партии упрощает приёмку и проверку системы на интермодуляцию.
