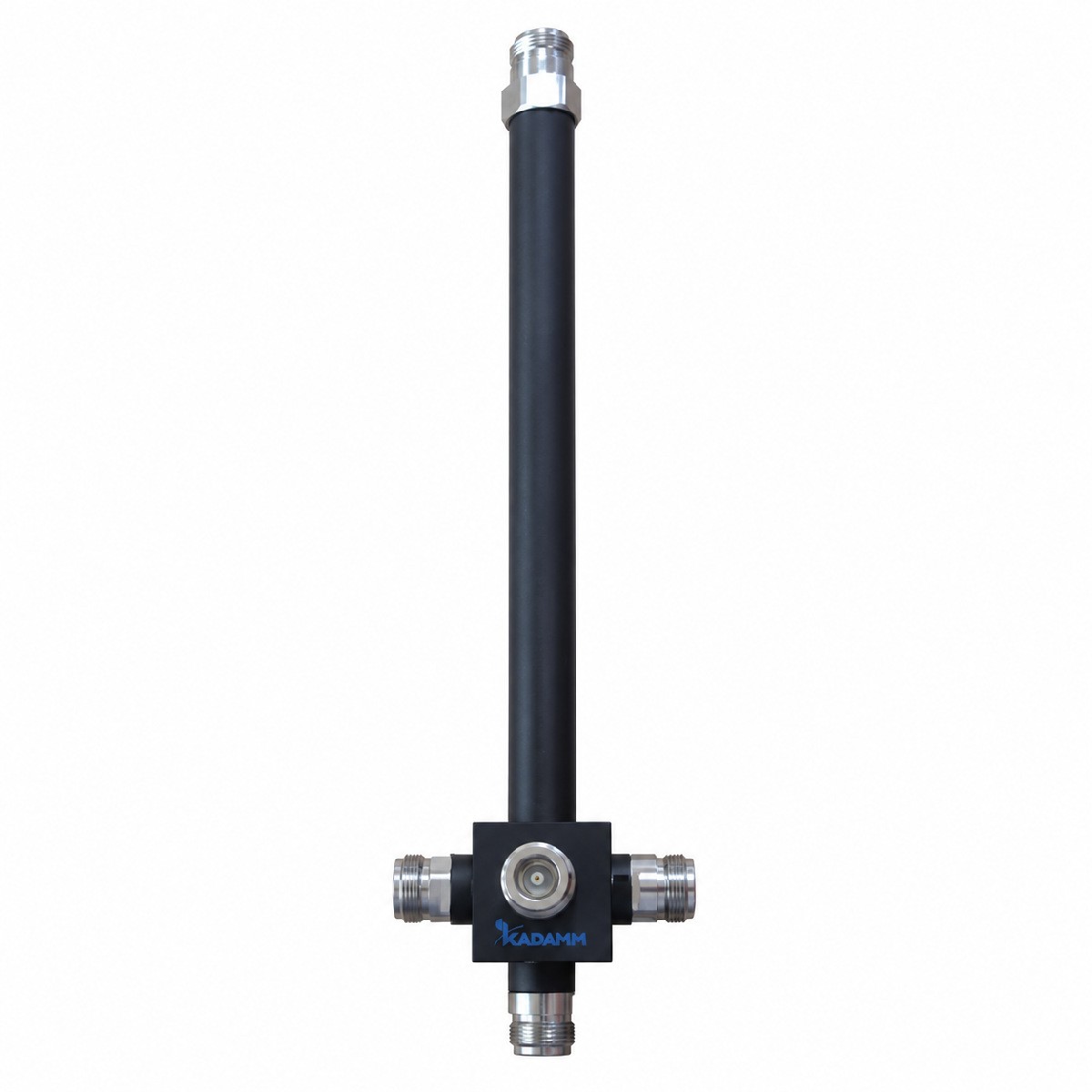

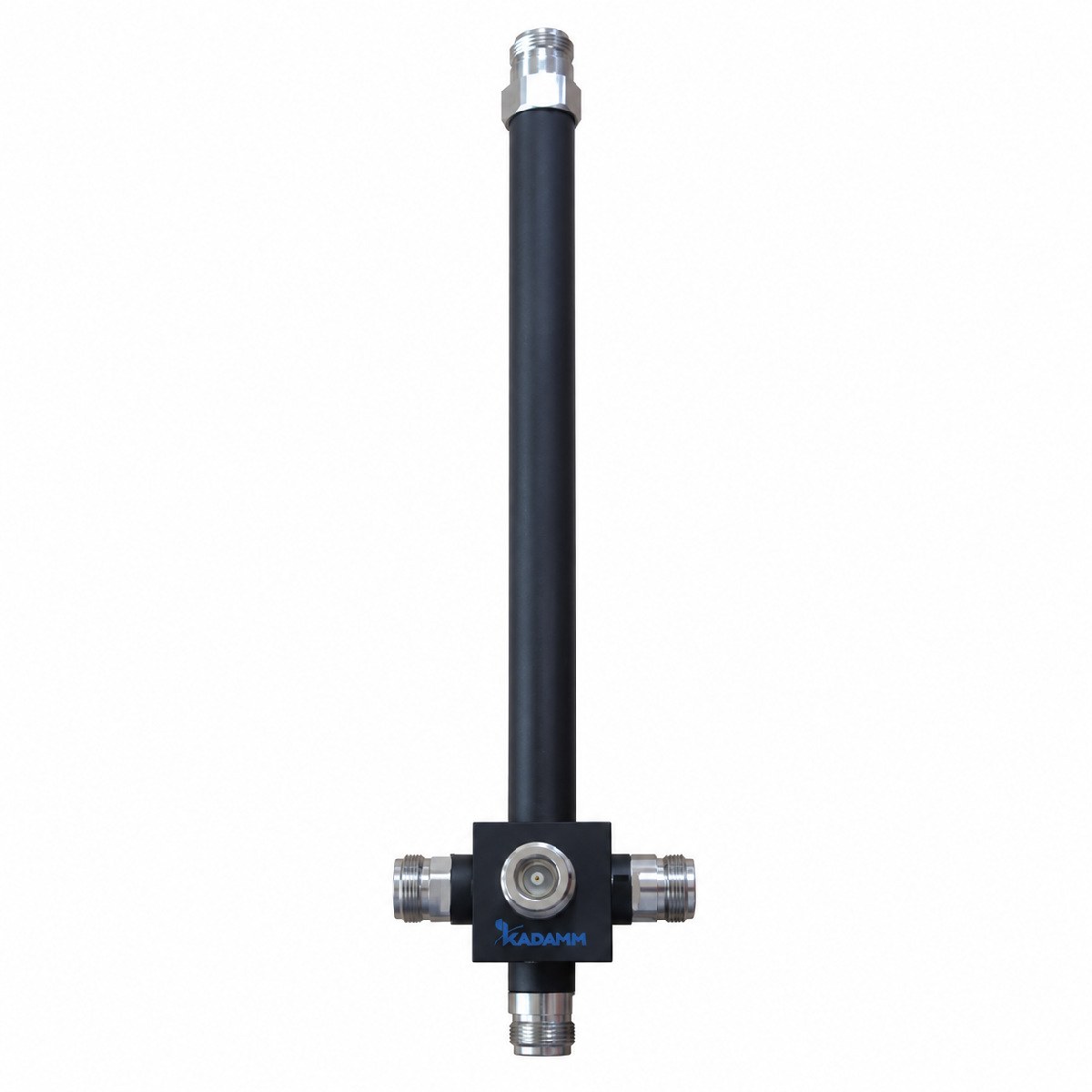

Делитель мощности (сплиттер) КАДАММ ДМ-4-700/2700-N-500 работает в полосе 700–2700 МГц: вносимые потери с учётом деления ≤6,3 дБ, КСВН ≤1,3, мощность 500 Вт средняя, 3000 Вт пиковая. Разъёмы розетка N, габариты 270×67×48 мм. Полостная конструкция без балластных резисторов держит высокую мощность; выходы не развязаны, поэтому все они должны быть нагружены. Оборудование KADAMM поставляется с паспортом и протоколом заводских измерений.
КАДАММ ДМ-4-700/2700-N-500 — делитель мощности для систем внутреннего покрытия (DAS), рабочие частоты 700–2700 МГц.
В DAS делитель ставят в точке, где магистраль расходится на равные ветви: этажи, крылья здания, секции тоннеля. Мощность входа делится поровну, и каждая ветвь получает одинаковый уровень; на неравные ветви вместо делителя ставят ответвители.
Деление на N выходов уменьшает уровень на каждом выходе на 10·lg N: 4 — 6 дБ. Это распределение мощности, а не потери; потери — это вносимое ослабление сверх деления (не более 6,3 дБ), и в расчёте уровней учитывают обе величины.
Полостной делитель — это отрезки коаксиальной линии без резисторов: он держит большую мощность и даёт низкую интермодуляцию, но выходы между собой не развязаны, поэтому неисправная ветвь влияет на соседние.
Измеренные параметры модели: вносимое ослабление не более 6,3 дБ — его вычитают из уровня сигнала на каждом проходе через изделие; КСВН не более 1,3 (отражается до 2 % мощности); мощность 500 Вт средняя, 3000 Вт пиковая.
На объекте: соединители розетка N; габариты 270×67×48 мм; масса 0,39 кг; температура −35 … +75 °C. Изделие крепят так, чтобы кабели подходили к соединителям без натяга и перекоса, а свободное место позволяло затянуть соединения ключом и обслуживать их без демонтажа соседнего оборудования.
| Параметр | Значение |
|---|---|
| Диапазон частот | 700–2700 МГц |
| Выходов | 4 |
| Вносимые потери с учётом деления | ≤6,3 дБ |
| КСВН | ≤1,3 |
| Мощность | 500 Вт средняя, 3000 Вт пиковая |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Габариты | 270×67×48 мм |
| Масса | 0,39 кг |
| Рабочая температура | −35 … +75 °C |
Характеристики КАДАММ ДМ-4-700/2700-N-500 — по паспорту изделия, сроки поставки уточняйте у менеджера.
Распределительные сети систем внутреннего покрытия: разделение магистрали на одинаковые ветви, подключение групп антенн на этаже, симметричные схемы в тоннелях и на парковках.
Число выходов выбирают по числу ветвей; неиспользуемые выходы закрывают согласованными нагрузками.
Число выходов. По числу равных ветвей; деление 10·lg N — в расчёт уровней.
Тип. Уилкинсона — с развязкой выходов; полостной — для большой мощности и низкой PIM.
Комплект КАДАММ ДМ-4-700/2700-N-500: делитель мощности с разъёмами розетка N в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Складываются деление и вносимое ослабление. Деление на N выходов — 10·lg N (4 — 6 дБ): это мощность, которая ушла в другие ветви. Вносимое ослабление сверх деления — реальные потери в самом делителе (не более 6,3 дБ). Делители с одинаковым числом выходов взаимозаменяемы, если совпадают полосы и соединители.
В расчёте уровней системы к ним добавляют потери кабеля до антенн. Делитель с меньшим числом выходов ставят ближе к источнику, с большим — ближе к группам антенн, чтобы не терять уровень раньше времени. Если уровня на ветвях не хватает, делитель переносят ближе к антеннам или уменьшают число выходов.
Нет: открытый выход отражает мощность обратно, нарушает деление между остальными ветвями и ухудшает КСВН на входе. Свободные выходы закрывают согласованными нагрузками того же класса по интермодуляции. Это правило действует и на время монтажа, пока часть ветвей ещё не подключена.
Если ветвь подключат позже, нагрузку снимают. Для системы на вырост выгоднее сразу поставить делитель с нужным числом выходов, чем потом менять его вместе с перерасчётом уровней. Нагрузку берут по мощности, которая может прийти на выход при отключённой ветви.
Допустимая мощность — 500 Вт средняя, 3000 Вт пиковая. В DAS на вход приходят несущие всех операторов сразу, поэтому сравнивают с этим пределом их суммарную среднюю мощность; пиковая мощность при совпадении фаз несущих выше средней, и запас оставляют на неё.
Ближе всего к пределу работают элементы у входа системы — POI, комбайнеры и первые делители. Дальше по магистрали мощность уже поделена, и требования к элементам ниже; при расчёте уровней это учитывают при выборе исполнения. Если запас мал, мощность операторов на входе снижают аттенюаторами, а не перегружают элементы.
Назовите артикул КАДАММ и исполнение из таблицы, количество и соединители. Если изделие подбирается под проект системы, пришлите схему распределительной сети и перечень операторов и диапазонов — проверим уровни, мощность и класс PIM. Для крупных объектов комплектацию согласуют по проектной спецификации системы.
Параметры, которых нет в таблице, и сроки поставки уточняйте у менеджера. Вместе с пассивными элементами можно заказать перемычки, нагрузки и крепёж, чтобы вся система собиралась из компонентов одного класса. Поставка комплектом из одной партии упрощает приёмку и проверку системы на интермодуляцию.
Гарантия на КАДАММ ДМ-4-700/2700-N-500 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Делитель мощности коаксиальный КАДАММ ДМ-4-700/2700-N-500 — 700–2700 МГц, 4 отвода, розетка N, 500 Вт под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
