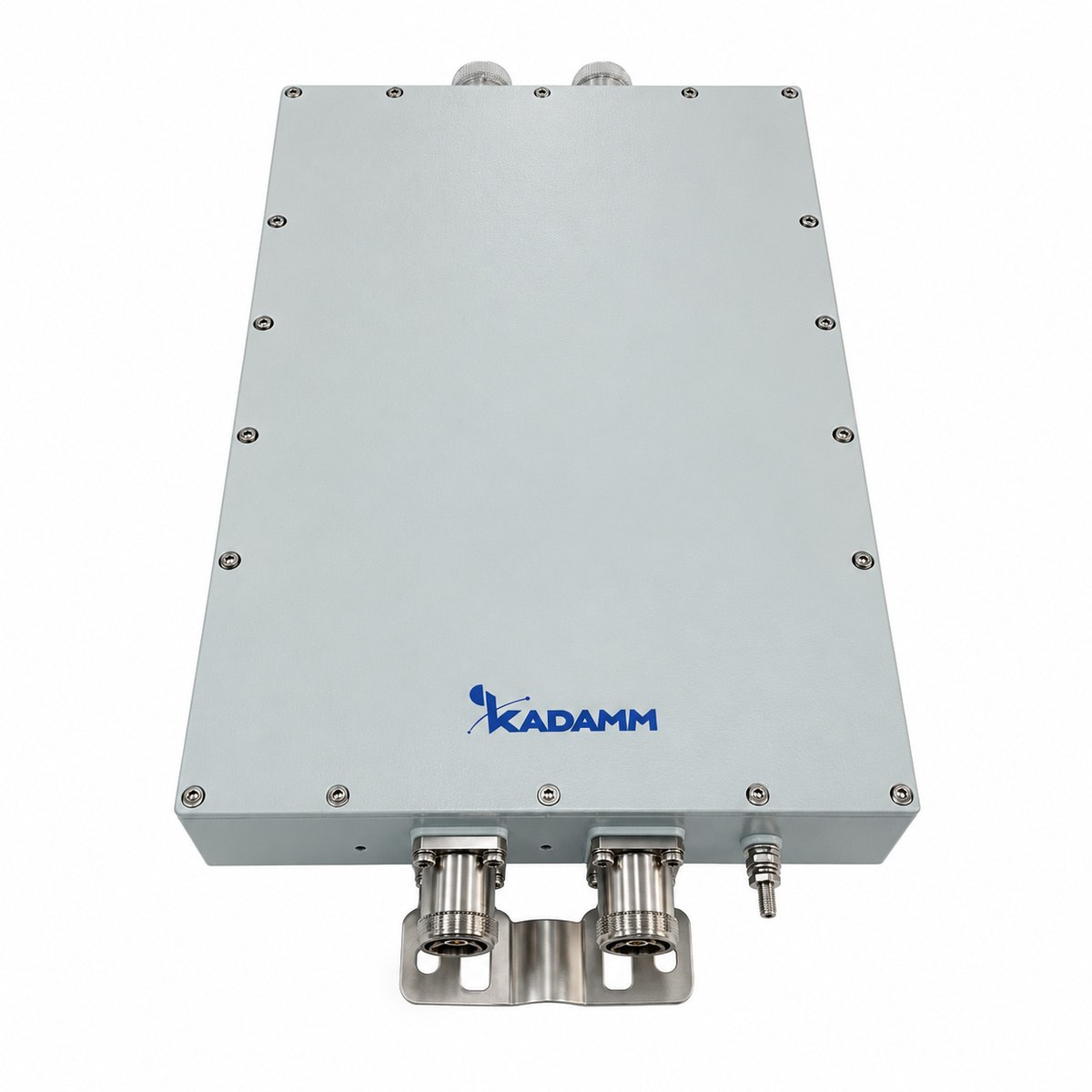

Заграждающий фильтр КАДАММ ПЗФ-810/960-716 — 810–960 МГц

Фильтр ослабляет сигналы вне своей полосы на не менее 72 дБ, а свою полосу пропускает с небольшим вносимым ослаблением. Мешающий сигнал соседней системы, попавший в тракт, ослабляется настолько, что перестаёт перегружать приёмник. Подавление нормируется на заданных частотах — смотрите таблицу характеристик.

Эффект зависит от того, насколько далеко по частоте мешающий сигнал от рабочей полосы: вблизи края подавление меньше. Пришлите частоты своей системы и помехи — проверим, хватит ли этого фильтра. Если помех несколько на разных частотах, фильтры ставят каскадом или берут фильтр с более широкой полосой заграждения.

Для защиты приёмника — на его вход, как можно ближе к приёмнику или репитеру, чтобы мешающий сигнал не успел перегрузить входные каскады. Для ограничения излучения передатчика — на его выход, перед антенной или комбайнером. Фильтр на входе приёмника ставят до малошумящего усилителя, если сигнал помехи может его перегрузить.

Если тракт общий для передачи и приёма, фильтр должен выдерживать мощность передатчика. Вносимое ослабление фильтра закладывают в расчёт линии: на приёме оно немного ухудшает чувствительность, на передаче — уменьшает мощность. После установки фильтра проверяют, что уровень полезного сигнала не упал сильнее расчётного.

Это уровень продуктов интермодуляции третьего порядка относительно несущих. Чем ниже значение в дБн, тем меньше фильтр само рождает помех, когда через него проходят несколько мощных несущих разных систем или операторов. Значение получено при условиях испытания, указанных в таблице характеристик, и сравнивать его можно только при тех же условиях.

Интермодуляцию линии определяет худший элемент: соединители, перемычки и нагрузки берут того же класса, соединения затягивают моментным ключом и защищают от влаги. Проверку линии выполняют анализатором PIM после монтажа, до ввода системы в работу. Анализатор PIM подключают к линии вместо базовой станции и проверяют её целиком, вместе с антеннами и всеми соединениями.

Допустимая мощность — 200 Вт. Если через устройство идут несколько несущих, в этот предел должна укладываться их суммарная средняя мощность, а пиковая мощность при совпадении фаз несущих может быть заметно выше средней — запас закладывают именно на неё.

Предел относится к согласованному тракту: при большом КСВН нагрузки часть мощности возвращается и нагревает элементы. Поэтому свободные порты закрывают согласованными нагрузками, а КСВН линии проверяют после монтажа. В аппаратных без кондиционирования запас по мощности увеличивают.

Соединители — 7-16 (розетка). Ответную часть кабельной сборки берут того же типа и противоположного пола: к розетке — вилку. Переходники между типами в тракте нежелательны: каждый добавляет вносимое ослабление, отражение и ещё одну точку, где растёт интермодуляция.

Соединители затягивают моментным ключом с усилием, рекомендованным для своего типа, без перекоса кабеля; на улице соединения защищают термоусадкой или лентой. Подберём кабельные сборки KADAMM с нужными соединителями и длиной. Если соединитель изношен или повреждён, его меняют целиком, не ограничиваясь подтяжкой.

Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.

Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
