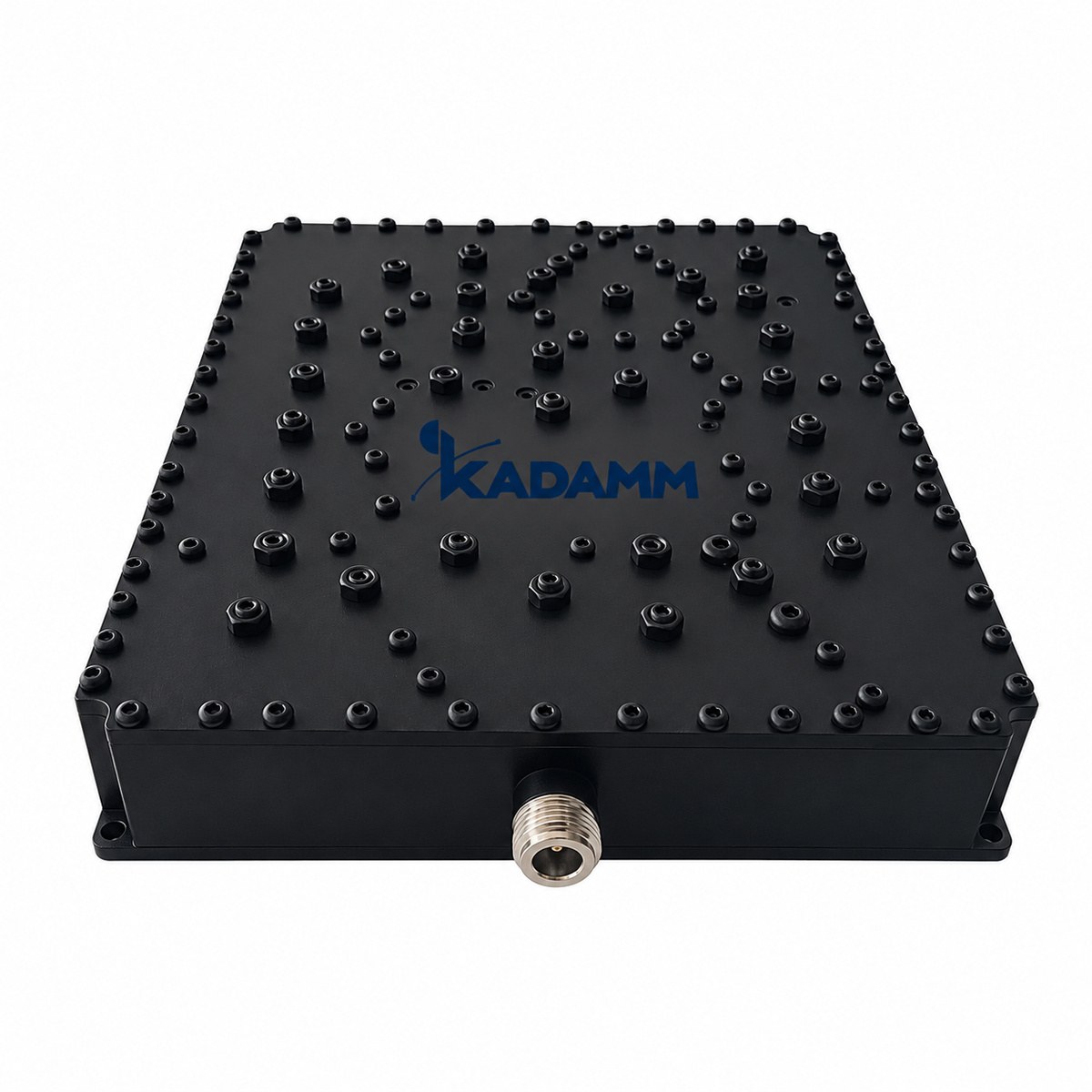

КАДАММ ФП-869/960-N — полосовой фильтр: полосы пропускания 869–879, 895–899, 927–960 МГц, вносимые потери ≤1,0 дБ, КСВН ≤1,30, подавление ≥50 дБ вне полос пропускания. Мощность 50 Вт средняя, разъёмы розетка N, IP60, для помещений. Применение: защита приёмного тракта и подавление помех соседних систем в радиосвязи и распределённых сетях. Оборудование KADAMM поставляется с паспортом изделия.
Полосовой фильтр КАДАММ ФП-869/960-N пропускает 869–879, 895–899, 927–960 МГц и подавляет сигналы вне рабочей полосы: ≥50 дБ вне полос пропускания.
Вносимые потери ≤1,0 дБ, КСВН ≤1,30.
Допустимая мощность 50 Вт средняя. Соединители розетка N, волновое сопротивление 50 Ом, рабочая температура −20 … +65 °C.
Электрические параметры
| Параметр | Значение |
|---|---|
| Полосы пропускания | 869–879, 895–899, 927–960 МГц |
| Вносимые потери | ≤1,0 дБ |
| КСВН | ≤1,30 |
| Заграждение | ≥50 дБ вне полос пропускания |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −20 … +65 °C |
| Исполнение | IP60, для помещений |
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| КАДАММ ФП-869/960-N | 869–879 + 895–899 + 927–960 МГц | ≤1,0 дБ | КСВН ≤1,30 | 50 Вт |
КАДАММ ФП-869/960-N работает в полосах 869–879, 895–899, 927–960 МГц. Полосовой фильтр КАДАММ ФП-869/960-N пропускает рабочую полосу 869–879, 895–899, 927–960 МГц и подавляет соседние — заграждение ≥50 дБ вне полос пропускания.
Комплект КАДАММ ФП-869/960-N: полосовой фильтр с разъёмами розетка N в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ ФП-869/960-N — 869–879, 895–899, 927–960 МГц.
У КАДАММ ФП-869/960-N вносимые потери ≤1,0 дБ, заграждение ≥50 дБ вне полос пропускания.
У КАДАММ ФП-869/960-N мощность 50 Вт средняя, КСВН ≤1,30.
У КАДАММ ФП-869/960-N разъёмы розетка N, исполнение IP60, для помещений, рабочая температура −20 … +65 °C.
У КАДАММ ФП-869/960-N: вносимые потери ≤1,0 дБ, заграждение ≥50 дБ вне полос пропускания. У КАДАММ ФП-925/960-N: вносимые потери ≤2,5 дБ, заграждение ≥60 дБ на 876–915 МГц, ≥55 дБ на 967–990 МГц, ≥60 дБ на 1805–1980 МГц.
Между антенной и входом приёмника или выходом передатчика: фильтр пропускает 869–879, 895–899, 927–960 МГц и ослабляет сигналы соседних систем— ≥50 дБ вне полос пропускания.
Гарантия на КАДАММ ФП-869/960-N — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Фильтр полосовой КАДАММ ФП-869/960-N — 869–879, 895–899, 927–960 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
