Почему нельзя просто соединить 50 и 75 Ом
Измерительная и радиосвязная техника работает в тракте 50 Ом, кабельное телевидение и часть видеоаппаратуры — в тракте 75 Ом. Прямое соединение даёт рассогласование: КСВН около 1,5 и отражение примерно 4% по мощности. Для сигнала связи это потеря уровня, для измерений — систематическая ошибка.
Согласующий трансформатор (минимум потерь) переводит сопротивление без потери согласования, но имеет собственные вносимые потери. Резистивный переход дешевле и шире по полосе, но вносит около 5,7 дБ — это плата за согласование в обе стороны.
Что смотреть при подборе
- Полоса. Трансформаторы КАДАММ работают до 3 ГГц; на краях полосы согласование ухудшается.
- Вносимые потери в рабочей полосе — их учитывают в расчёте уровней.
- КСВН с обеих сторон: он нормируется отдельно для порта 50 Ом и порта 75 Ом.
- Соединители. Со стороны 75 Ом это обычно F, BNC или N с волновым сопротивлением 75 Ом — внешне похожи на 50-омные, но не взаимозаменяемы.
- Мощность — если переход стоит в передающем тракте.
Разъёмы N и BNC выпускаются и на 50, и на 75 Ом: они стыкуются механически, но в тракте дают рассогласование и повреждают контакт (у 75-омного N тоньше центральный штырь). Смотрите волновое сопротивление в характеристиках, а не только тип.
Что ещё нужно для тракта 75 Ом
| Задача | Что брать | Серии КАДАММ |
|---|---|---|

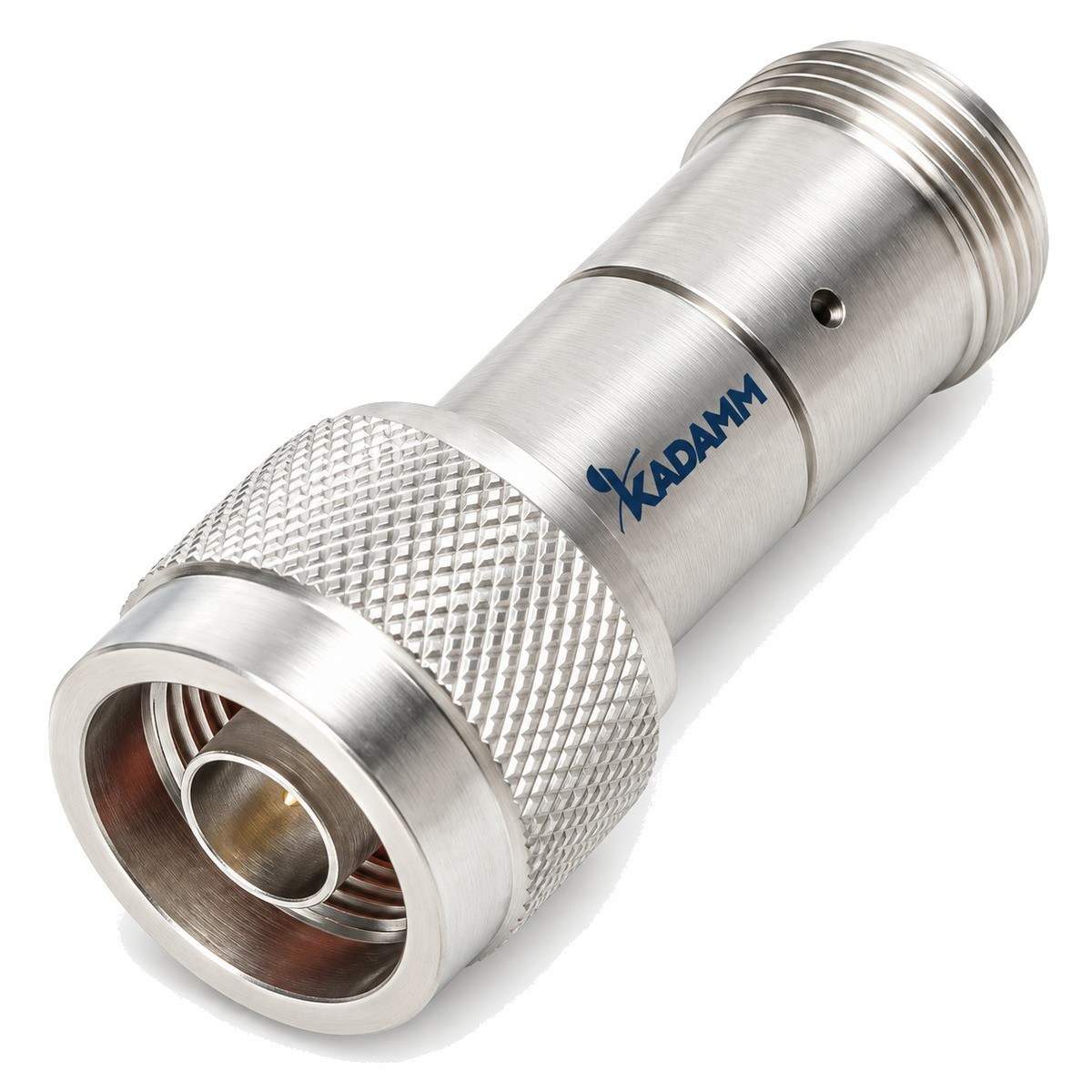

| Перейти с 50 Ом на 75 Ом | Согласующий трансформатор | KADAMM ТС |

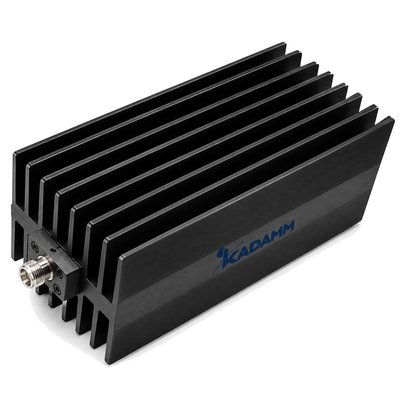

| Закрыть порт в тракте 75 Ом | Нагрузка 75 Ом | KADAMM НК75 |

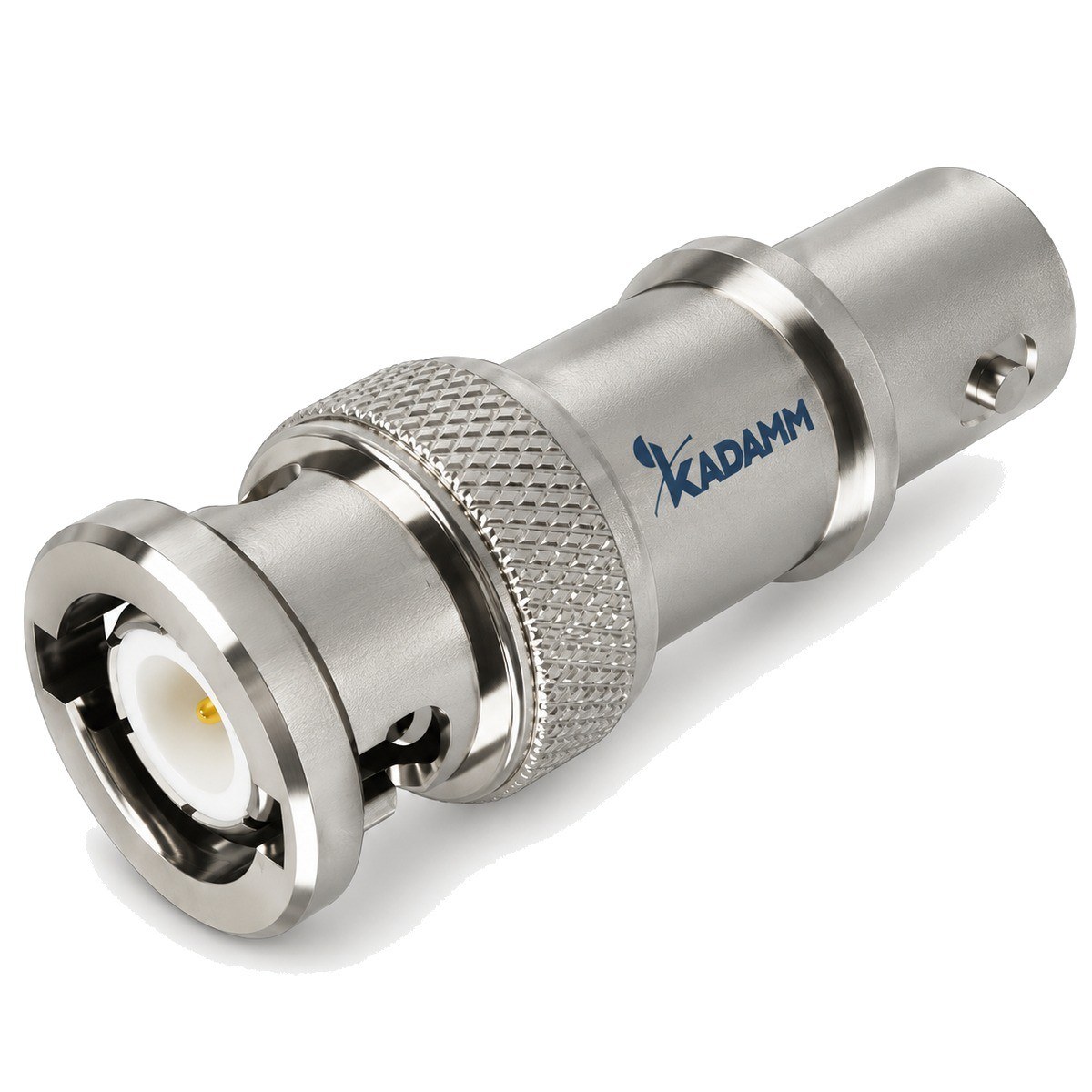

| Ослабить сигнал в тракте 75 Ом | Аттенюатор 75 Ом | KADAMM АТК75 |
Серии КАДАММ
Трансформаторы — в разделе согласующие трансформаторы 50/75 Ом, нагрузки и аттенюаторы 75 Ом — в разделах нагрузок и аттенюаторов.
