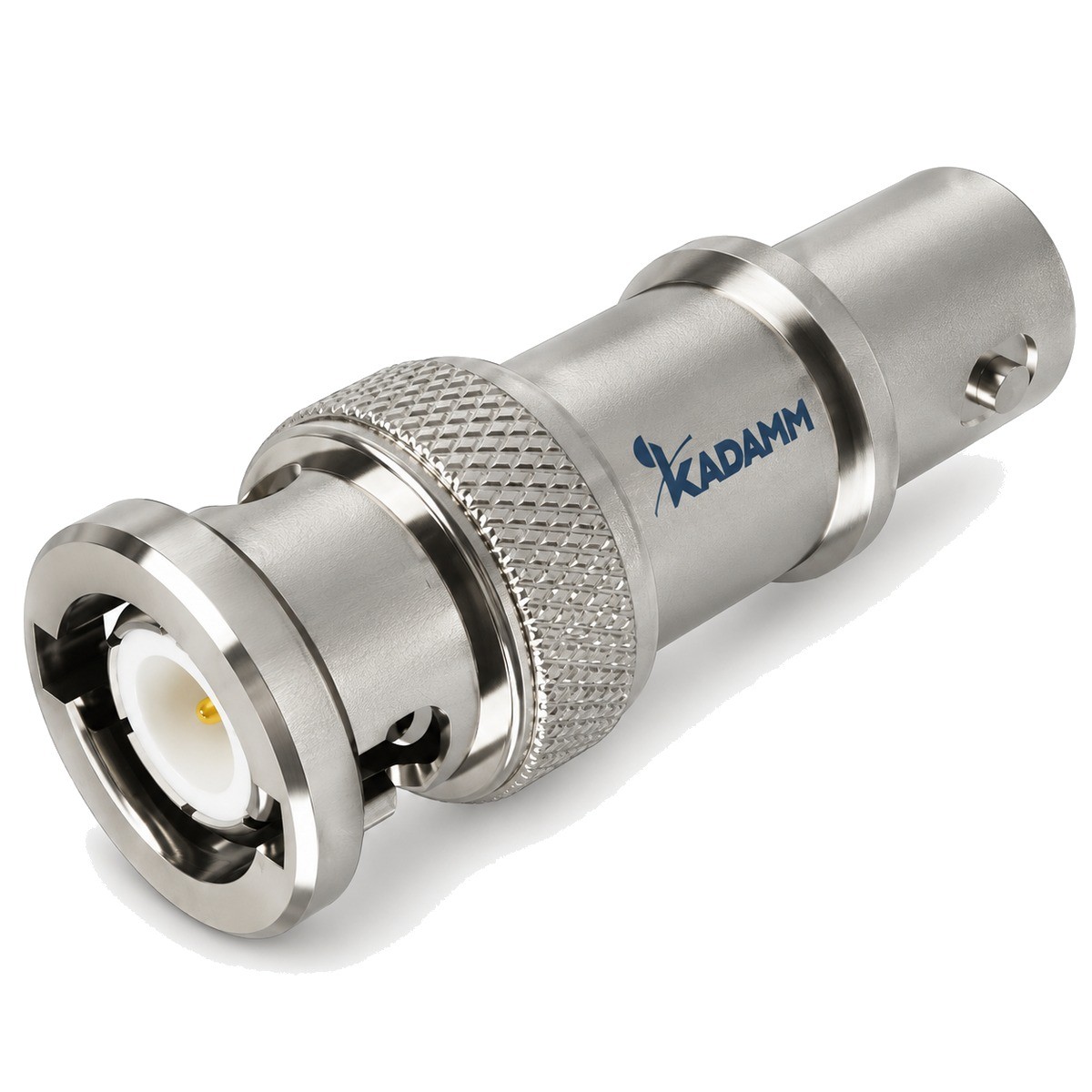

Аттенюаторы коаксиальные фиксированные 75 Ом: 16 моделей, диапазон до 3 ГГц, соединители F, N, BNC. Ослабление сигнала на заданное значение с малым КСВН.
Аттенюатор — устройство калиброванного ослабления мощности сигнала. Его ставят, чтобы понизить уровень сигнала до допустимого для входа прибора, прямо отсчитывать ослабление в схемах сравнения и улучшить согласование: аттенюатор между источником и нагрузкой сглаживает изменения её сопротивления.
В серии KADAMM АТК75 — 16 моделей. Номинал ослабления в артикуле обозначен буквой X и выбирается из ряда, указанного в примечании к таблице; погрешность ослабления и КСВН заданы по группам номиналов.
| Артикул | Частоты, ГГц | Средняя мощность, Вт | Соединитель | Погрешность ослабления при 10 дБ, дБ | Погрешность ослабления при 20 дБ, дБ | Погрешность ослабления при 30 дБ, дБ | КСВН при ослаблении 10/20/30 дБ |
|---|---|---|---|---|---|---|---|
| KADAMM АТК75-1-1-X-F | DC–1 | 1 | F | ±0,5 | ±1,0 | — | — |
| KADAMM АТК75-1-1-X-FF-A | 0,1–1 | 1 | F (р) | ±0,5 | ±1,0 | ±0,5 | — |
| KADAMM АТК75-1-1-X-FF-B | 0,1–1 | 1 | F (р) | ±0,5 | ±1,0 | ±0,5 | — |
| KADAMM АТК75-1-1-X-N | 0,1–1 | 1 | N | ±0,5 | ±1,0 | ±0,5 | — |
| KADAMM АТК75-1-2-X-B | DC–1 | 2 | BNC | ±0,4 | ±0,4 | ±0,4 | 1,15 |
| KADAMM АТК75-1-2-X-F | DC–1 | 2 | F | ±0,4 | ±0,4 | ±0,4 | 1,15 |
| KADAMM АТК75-1-2-X-N | DC–1 | 2 | N | ±0,4 | ±0,4 | ±0,4 | 1,15 |
| KADAMM АТК75-1-5-X-B | DC–1 | 5 | BNC | ±0,4 | ±0,4 | ±0,4 | 1,15 |
| KADAMM АТК75-1-5-X-F | DC–1 | 5 | F | ±0,4 | ±0,4 | ±0,4 | 1,15 |
| KADAMM АТК75-1-5-X-N | DC–1 | 5 | N | ±0,4 | ±0,4 | ±0,4 | 1,15 |
| KADAMM АТК75-3-2-X-B | DC–3 | 2 | BNC | ±0,4 | ±0,5 | ±0,6 | 1,25 |
| KADAMM АТК75-3-2-X-F | DC–3 | 2 | F | ±0,4 | ±0,5 | ±0,6 | 1,25 |
| KADAMM АТК75-3-2-X-N | DC–3 | 2 | N | ±0,4 | ±0,5 | ±0,6 | 1,25 |
| KADAMM АТК75-3-5-X-B | DC–3 | 5 | BNC | ±0,4 | ±0,5 | ±0,6 | 1,25 |
| KADAMM АТК75-3-5-X-F | DC–3 | 5 | F | ±0,4 | ±0,5 | ±0,6 | 1,25 |
| KADAMM АТК75-3-5-X-N | DC–3 | 5 | N | ±0,4 | ±0,5 | ±0,6 | 1,25 |
Предельные значения: КСВН при ослаблении 10/20/30 дБ — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
X в артикуле — номинал ослабления, дБ. F (р) A габариты: 47,5×37×20 мм, F (р) B габариты: 59×37×20 мм. Рабочая температура: -55–+125°C. Линейное снижение мощности до 0,2 Вт при 125 °C. Импульсная мощность: 0,5 кВт (длительность импульса 5 мкс, коэффициент заполнения 0,2 %).
X в артикуле — номинал ослабления, дБ. габариты: 50×18×20 мм. Рабочая температура: -55–+125°C. Линейное снижение мощности до 0,2 Вт при 125 °C. Импульсная мощность: 0,5 кВт (длительность импульса 5 мкс, коэффициент заполнения 0,2 %).
X в артикуле — номинал ослабления, дБ. габариты: Ø20×70 мм. Рабочая температура: -55–+125°C. Линейное снижение мощности до 0,5 Вт при 125 °C. Импульсная мощность: 0,5 кВт (длительность импульса 5 мкс, коэффициент заполнения 0,5 %).
| Параметр | Значение |
|---|---|
| Волновое сопротивление, Ом | 75Ом |
Выберите диапазон частот и допустимую среднюю мощность с запасом, затем номинал ослабления и соединители. Если аттенюатор ставится на выход усилителя, считайте рассеиваемую мощность по реальному уровню сигнала, а не по номиналу.
X — номинал ослабления в децибелах. Допустимые номиналы перечислены в примечании к таблице исполнений; называйте артикул с нужным номиналом.
Средняя мощность в таблице указана при 25 °C. При повышенной температуре она снижается линейно — значение при предельной температуре дано в примечании.
Для мощных аттенюаторов вход определён конструкцией: подавайте мощность на вход, обозначенный в артикуле.
Производитель — КАДАММ (KADAMM). Термины параметров — по ГОСТ 23221-78 и ГОСТ 20265-83. Характеристики могут быть изменены без уведомления.
